MES3500-24F - Netzwerk-Switch ZYXEL - Kostenlose Bedienungsanleitung

Produkttyp	Verwaltbarer Netzwerk-Switch
Marke	Zyxel
Modell	MES3500-24F
Anzahl der Ports	24 Fast-Ethernet-Ports (10/100 Mbit/s)
Uplink-Ports	2 Gigabit-Ethernet-Ports (10/100/1000 Mbit/s) oder SFP-Steckplätze
Kabeltyp	UTP/STP Kategorie 5 für 100/1000 Mbit/s
Auto-Negotiation	Ja, auf allen RJ-45-Ports
Auto-Crossover (Auto MDI/MDI-X)	Ja
LED-Anzeigen	PWR (Stromversorgung), LNK/ACT (Verbindung/Aktivität) pro Port
Verwaltung	Über RS-232-Konsole (Konsolenport)
Installation	Auf dem Schreibtisch oder im Rack (Montagesatz enthalten)
Abmessungen (B x T x H)	Ca. 440 x 200 x 44 mm (1 HE)
Gewicht	Ca. 2,8 kg
Stromversorgung	Externes Netzteil 100-240 V AC, 50/60 Hz
Stromverbrauch	Max. 30 W
Lüftung	Interne Lüfter; 10 cm Abstand vorne, 8 cm hinten
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Wartung und Reinigung	Vor Reinigung vom Stromnetz trennen; trockenes, weiches Tuch verwenden
Sicherheit	Lüftungshinweise beachten; Lüftungsschlitze nicht blockieren
Ersatzteile und Reparierbarkeit	Bei Hardware-Problemen wenden Sie sich an Ihren Zyxel-Händler
Allgemeine Informationen	Switch der Dimension-Reihe; Handbuch als PDF herunterladbar

Häufig gestellte Fragen - MES3500-24F ZYXEL

Wie installiere ich den Zyxel MES3500-24F Switch auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene und gerade Fläche. Falls Gummifüße mitgeliefert werden, kleben Sie diese unter jede Ecke, um Vibrationen zu dämpfen und den Abstand zwischen gestapelten Geräten zu gewährleisten.

Wie montiere ich den Switch in ein Rack?

Befestigen Sie die mitgelieferten Winkel mit den kleinen Schrauben auf jeder Seite des Switches. Setzen Sie den Switch dann in das Rack ein und befestigen Sie die Winkel mit den mitgelieferten Montageschrauben an den Schienen des Racks.

Welche Arten von Ethernet-Kabeln werden mit dem MES3500-24F verwendet?

Verwenden Sie UTP- oder STP-Kabel: Kategorie 3/4/5 für 10 Mbit/s, Kategorie 5 für 100 Mbit/s und Kategorie 5 (4 Paare) für 1000 Mbit/s. Die maximale Länge beträgt 100 Meter.

Wie schließe ich den Switch an die Stromversorgung an?

Schließen Sie das mitgelieferte Stromkabel an die Buchse des Switches und dann an eine geeignete Steckdose an. Die PWR-LED sollte aufleuchten, um anzuzeigen, dass der Switch mit Strom versorgt wird.

Was tun, wenn nach dem Anschließen des Netzteils keine LED leuchtet?

Überprüfen Sie, ob das Stromkabel auf beiden Seiten richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Zyxel-Händler, da es sich um einen Hardwarefehler handeln könnte.

Warum leuchtet die LNK/ACT-LED nicht, wenn ein Gerät angeschlossen ist?

Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet und das Ethernet-Kabel richtig eingesteckt ist. Überprüfen Sie, ob die Netzwerkkarte des Geräts funktioniert und das Kabel nicht länger als 100 Meter ist.

Wie verwende ich den Konsolenport des Switches?

Schließen Sie ein RS-232-Konsolenkabel (9-polig männlich) an den Konsolenport des Switches und das andere Ende an die serielle Schnittstelle Ihres Computers an. Konfigurieren Sie ein VT100-Terminalemulationsprogramm mit: 9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusskontrolle.

Kann ich ein normales oder gekreuztes Ethernet-Kabel mit diesem Switch verwenden?

Ja, die Ports sind Auto-Crossover (Auto MDI/MDI-X). Sie können daher sowohl ein normales als auch ein gekreuztes Kabel verwenden, um einen Computer, einen Hub oder einen anderen Switch anzuschließen.

Welche Lüftungsvorsichtsmaßnahmen gelten für den MES3500-24F?

Lassen Sie vorne mindestens 10 cm und hinten 8 cm Freiraum für eine gute Luftzirkulation. Wenn Sie mehrere Switches stapeln, lassen Sie ausreichend Abstand zwischen ihnen.

Wie erhalte ich die vollständige Bedienungsanleitung des MES3500-24F?

Die Bedienungsanleitung auf Französisch (43 Seiten) ist kostenlos als PDF-Download auf notice-facile.com erfügbar. Sie können auch eine Übersetzung in eine andere Sprache anfordern.

BEDIENUNGSANLEITUNG MES3500-24F ZYXEL

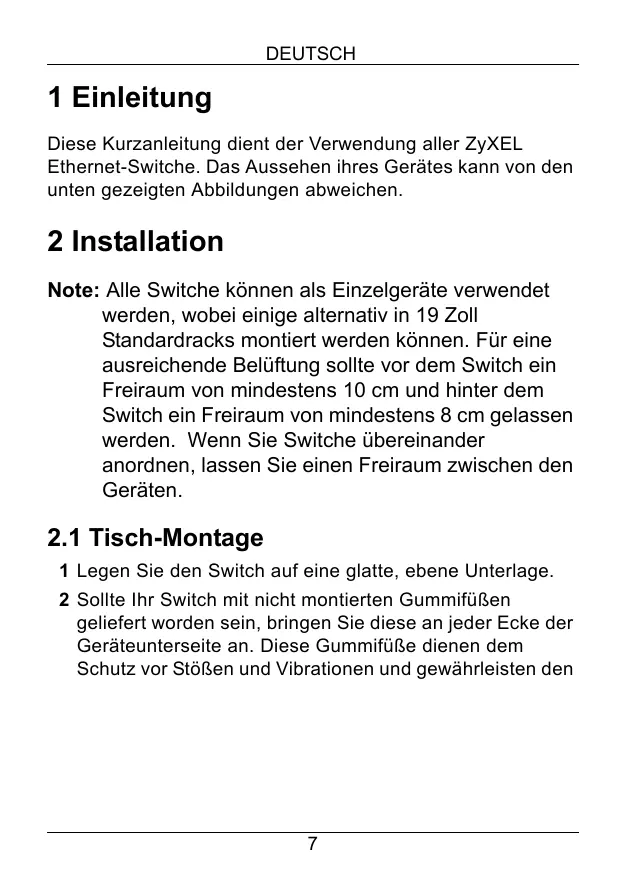

Diese Kurzanleitung dient der Verwendung aller ZyXEL Ethernet-Switche. Das Aussehen ihres Gerätes kann von den unten gezeigten Abbildungen abweichen.

2 Installation

Note: Alle Switche können als Einzelgeräte verwendet werden, wobei einige alternativ in 19 Zoll Standardracks montiert werden können. Für eine ausreichende Belüftung sollte vor dem Switch ein Freiraum von mindestens 10 cm und hinter dem Switch ein Freiraum von mindestens 8 cm gelassen werden. Wenn Sie Switche übereinander anordnen, lassen Sie einen Freiraum zwischen den Geräten.

2.1 Tisch-Montage

1 Legen Sie den Switch auf eine glatte, ebene Unterlage.

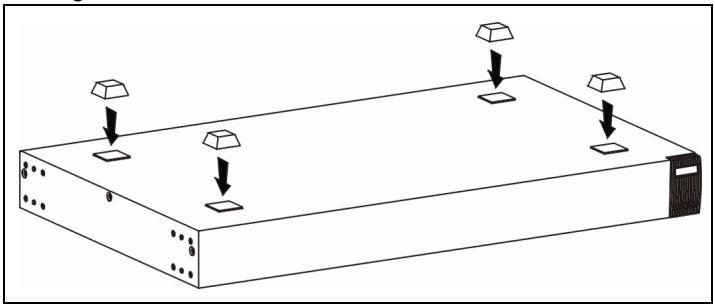

2 Sollte Ihr Switch mit nicht montierten Gummifüßen geliefert worden sein, bringen Sie diese an jeder Ecke der Geräteunterseite an. Diese Gummifüße dienen dem Schutz vor Stößen und Vibrationen und gewährleisten den

Freiraum zwischen den Geräten wenn diese übereinander angeordnet werden.

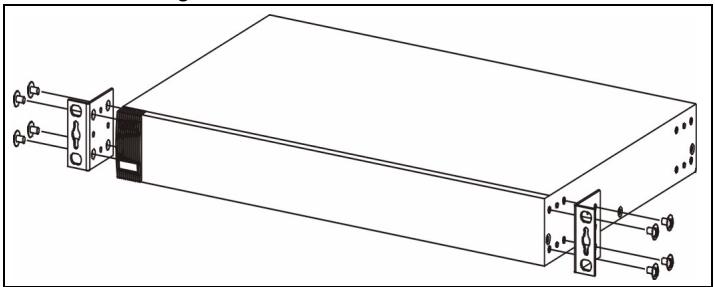

1 Richten Sie die Bügel an den seitlich angeordneten Löchern des Switch aus und sichern Sie diese mit den dafür vorgesehenen Schrauben, die kleiner sind, als die Schrauben die dafür verwendet werden, um das Gerät im Rack zu befestigen. Gehen Sie analog dazu mit dem anderen Bügel vor.

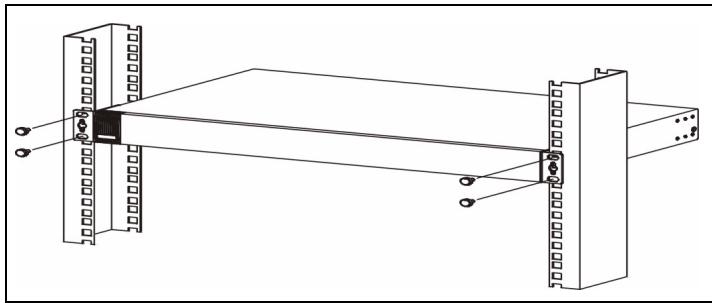

2 Nachdem beide Montagebügel angebracht sind, positionieren Sie den Switch im Rack, indem Sie die Löcher der Montage-bügel an den Montagelöchern des Rack ausrichten. Sichern Sie den Switch mit den Rack-Schrauben.

3.1 10Base-T/100Base-TX RJ-45 Ports mit Auto-Negotiating, Auto-Sensing- (MDI/MDIX)-Funktion

Ihr Switch ist mit 10/100/1000 Mbit/s-RJ-45-Ports mit Auto-Negotiating-Funktion ausgestattet, die die Geschwindigkeit empfangener Datenpakete automatisch erkennen und entsprechend einstellen. Sie ermöglichen Datentransferraten von 10, 100, oder 1000 Mbit/s im Halb- oder Vollduplex-Modus. Auto-Sensing bedeutet, dass Sie den Switch über ein Straight-Through- oder Crossover-Netzwerkkabel mit einem Computer oder einem Hub verbinden können.

3.2 Netzwerkkabel

Für RJ-45-Ports können Sie UTP (unshielded twisted-pair)-oder STP (shielded twisted-pair)-Netzwerkkabel verwenden. Achten Sie darauf, dass die Kabellänge zwischen den Anschlüssen weniger als 100 Meter beträgt. Die folgende Tabelle verdeutlicht die für die verschiedenen Geschwindigkeiten verwendeten Netzwerkkabel-typen

Table 1 Netzwerkkabeltypen

GESCHWINDIGKEIT	NETZWERKKABELTYP
10Mbps	100 Ω 2-paarig UTP/STP Cat. 3,4 oder 5
100Mbps	100 Ω 2-paarig UTP/STP Cat. 5
1000Mbps	100 Ω 4-paarig UTP/STP Cat. 5

Die LNK/ACT-LED sollte aufblinken, wenn Daten zwischen Ihrem Switch und einem angeschlossenen Gerät versendet werden.

3.3 Stromversorgung

Verbinden Sie das eine Ende des mitgelieferten Stromkabels oder Netzteils mit dem dafür vorgesehenen Anschluss am Switch. Verbinden Sie nun das andere Ende mit der entsprechenden Stromquelle. Die PWR-LED sollte leuchten, wenn der Switch mit Spannung versorgt wird.

3.4 Konsolen-Port (nur managebare Switche)

Besitzt Ihr Switch einen Konsolen-Port, so können Sie zu Konfigurationszwecken eine Terminal-Emulation verwenden. Verbinden Sie den männlichen 9-Pin-Stecker eines Konsolenkabels mit dem Konsolen-Port des Switch.

Verbinden Sie entsprechend den weiblichen Stecker mit einem seriellen Port (COM1, COM2 oder anderer COM-Port) Ihres Computers. Richten Sie die Terminal-Emulations-Software auf Ihrem Rechner mit den folgenden Parametern ein:

• VT100 Terminal-Emulation
- 9600 Bit/s
- Keine Parität (Parity), 8 Datenbits, 1 Stopp-Bit
- Kein "Flow Control" (Datenflusskontrolle)

4 Fehlersuche

PROBLEM	KORREKTURMASSNAHME
Nach Anschluss der Stromversorgung leuchtet keine der LEDs	Stellen Sie sicher, dass das mitgelieferte Stromkabel oder Netzteil mit dem dafür vorgesehenen Anschluss am Switch, bzw. mit der entsprechenden Stromquelle verbunden ist. Sollte das Problem weiterhin bestehen, haben Sie möglicherweise ein Hardwareproblem. Wenden Sie sich in diesem Fall an Ihren Händler.
Bei Anschluss eines Gerätes leuchtet bzw. blinkt die LNK/ACT-LED nicht auf.	Stellen Sie sicher, dass die angeschlossenen Geräte angeschaltet und ordnungsgemäß mit Ihrem Switch verbunden sind. Achten Sie auch darauf, dass die Netzwerkkarten der angeschlossenen Geräte funktionieren. Überprüfen Sie, ob die Länge des Netzwerkkabels 100 Meter nicht überschreitet.
