GS-105B - Netzwerk-Switch ZYXEL - Kostenlose Bedienungsanleitung

Produkttyp	Gigabit-Netzwerk-Switch
Marke	ZYXEL
Modell	GS-105B
Netzwerkstandards	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Protokoll	CSMA/CD
Technologie	Store-and-Forward
Anzahl der Ports	5 Ports RJ-45 10/100/1000 Mbps
Auto-MDIX	Ja, auf allen Ports
MAC-Adresstabelle	1K
Pufferspeicher	104 KB
Backplane-Kapazität	10 Gbps
Maximale Übertragungsrate	1.488.000 pps (1000 Mbps)
LED-Anzeigen	PWR (grün), LNK/ACT (grün) pro Port
Stromversorgung	Extern, 5V DC / 1 A
Stromverbrauch	3,7 W max.
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Abmessungen (L x B x H)	121 x 75 x 26 mm
Zertifizierungen	FCC Klasse A, CE
Empfohlene Nutzung	Kleinbüro / Home Office
Installation	Auf einer ebenen, harten Oberfläche mit Belüftung
Reinigung	Trockenes, weiches Tuch

Häufig gestellte Fragen - GS-105B ZYXEL

Wie schließe ich den ZYXEL GS-105B Switch an?

Schließen Sie das mitgelieferte Netzteil an die Stromversorgungsbuchse des Switches und an eine Steckdose an. Schließen Sie dann Ihre Geräte (Computer, Server) mit Ethernet-Kabeln an die RJ-45-Ports an. Die Ports sind Auto-MDIX, daher können Sie sowohl gerade als auch gekreuzte Kabel verwenden.

Was tun, wenn die PWR-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig am Switch und an einer funktionierenden Steckdose angeschlossen ist. Testen Sie eine andere Steckdose oder ein kompatibles Netzteil (5V/1 A). Wenn das Problem weiterhin besteht, könnte der Switch defekt sein.

Kann ich ein Crossover-Kabel verwenden?

Ja, alle Ports des GS-105B sind Auto-MDIX, sodass sowohl gerade als auch gekreuzte Kabel verwendet werden können. Der Switch erkennt automatisch den Kabeltyp und passt die Verbindung an.

Welche Kabel für eine Gigabit-Verbindung?

Verwenden Sie für eine 1000 Mbps Verbindung Ethernet-Kabel der Kategorie 5 oder höher (Cat 5e, Cat 6) mit 4 Paaren. Die maximale Länge beträgt 100 Meter.

Wie interpretiere ich die LNK/ACT-LED?

Die grüne LNK/ACT LED leuchtet dauerhaft, wenn der Port mit einem aktiven Ethernet-Netzwerk verbunden ist. Sie blinkt, wenn Daten gesendet oder empfangen werden. Wenn sie aus ist, ist der Port nicht verbunden.

Wie hoch ist der Stromverbrauch?

Der maximale Stromverbrauch des ZYXEL GS-105B beträgt 3,7 Watt. Das mitgelieferte externe Netzteil ist 5V DC / 1 A.

Kann der Switch an der Wand montiert werden?

Der GS-105B ist für den Einsatz auf dem Schreibtisch konzipiert. Er ist nicht für die Wandmontage vorgesehen. Installieren Sie ihn auf einer ebenen, stabilen Oberfläche und achten Sie darauf, die Lüftungsschlitze nicht zu blockieren.

Was tun, wenn die Netzwerkverbindung langsam ist?

Überprüfen Sie, ob alle Kabel richtig angeschlossen und in gutem Zustand sind. Stellen Sie sicher, dass Ihre Geräte Gigabit-Geschwindigkeit unterstützen. Reduzieren Sie die Kabellänge, wenn sie 100 m überschreitet. Starten Sie den Switch neu, indem Sie ihn für 10 Sekunden vom Strom trennen.

Ist der Switch mit 10/100 Mbps Geräten kompatibel?

Ja, der GS-105B ist abwärtskompatibel zu 10BASE-T und 100BASE-TX. Die Autonegotiation passt Geschwindigkeit und Duplex jedes Ports an das angeschlossene Gerät an.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung steht auf notice-facile.com als kostenloser PDF-Download zur Verfügung. Sie können auch die Funktion 'KI-Frage' nutzen, um Hilfe zu erhalten.

BEDIENUNGSANLEITUNG GS-105B ZYXEL

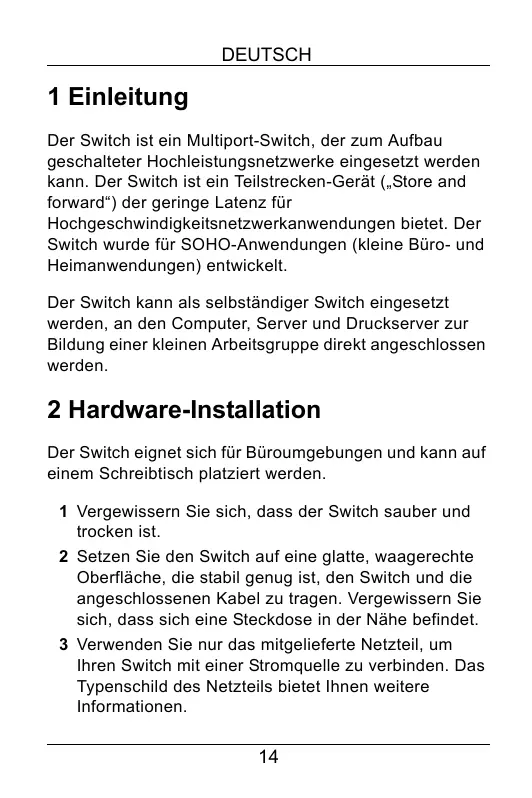

Der Switch ist ein Multiport-Switch, der zum Aufbau geschalteter Hochleistungsnetzwerke eingesetzt werden kann. Der Switch ist ein Teilstrecken-Gerät („Store and forward“) der geringe Latenz für

Hochgeschwindigkeitsnetzwerkanwendungen bietet. Der Switch wurde für SOHO-Anwendungen (kleine Büro- und Heimanwendungen) entwickelt.

Der Switch kann als selbständiger Switch eingesetzt werden, an den Computer, Server und Druckserver zur Bildung einer kleinen Arbeitsgruppe direkt angeschlossen werden.

2 Hardware-Installation

Der Switch eignet sich für Büroumgebungen und kann auf einem Schreibtisch platziert werden.

1 Vergewissern Sie sich, dass der Switch sauber und trocken ist.
2 Setzen Sie den Switch auf eine glatte, waagerechte Oberfläche, die stabil genug ist, den Switch und die angeschlossenen Kabel zu tragen. Vergewissern Sie sich, dass sich eine Steckdose in der Nähe befindet.
3 Verwenden Sie nur das mitgelieferte Netzteil, um Ihren Switch mit einer Stromquelle zu verbinden. Das Typenschild des Netzteils bietet Ihnen weitere Informationen.

Blockieren Sie nicht die Belüftungsöffnungen.

3 Hardware-Anschluss

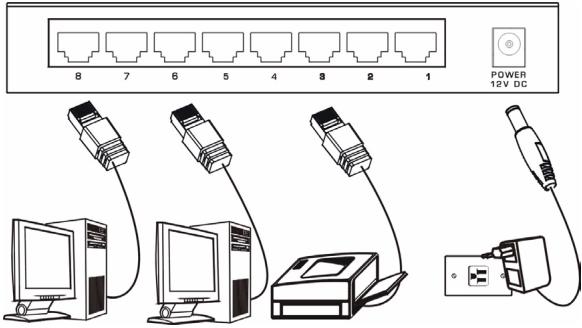

Die Stromversorgungs- und Ethernet-Anschlüsse befinden sich auf der Rückseite.

3.1 Stromanschluss

Verbinden Sie ein Ende des mitgelieferten Netzteils mit dem Stromanschluss auf der Rückseite des Switches, das andere Ende mit einer geeigneten Stromquelle. Die PWR-LED leuchtet auf.

Der Switch wird mit 5 oder 8 10/100/1000M RJ45-Ports geliefert, je nach Modell Ihres Switchs. Die Auto-negotiation-Funktion ermöglicht dem Switch, die Geschwindigkeit ankommender Übertragungen zu erkennen und sich ohne manuellen Eingriff darauf einzustellen. Sie erlaubt Datenübertragung mit 10 Mbps, 100 Mbps oder 1000 Mbps im Halb- oder Vollduplexmodus, abhängig von Ihrem Ethernet-Netzwerk.

Sämtliche Ports sind als Auto-crossover-Ports, nämlich als Auto-MDIX-Ports (Media Dependent Interface Crossover) ausgelegt - also können Sie entweder durchkontaktierte oder gekreuzte (Crossover) Ethernetkabel für alle Ethernetportverbindungen benutzen. Auto-crossover-Ports erkennen automatisch, ob sie als Crossover- oder als Direkt-Ports arbeiten müssen, daher können Sie Crossover-Kabel sowohl zum Anschluss von Computern als auch zum Anschluss von Switches / Hubs verwenden.

Eine Übersicht über die für verschiedene Verbindungsgeschwindigkeiten einsetzbaren Kabeltypen finden Sie im Abschnitt Produktspezifikationen.

4 Frontplatten-LEDs

Die LEDs an der Frontplatte zeigen den Echtzeit-Staus des Switchs an.

LED	FARBE	STATUS	BESCHREIBUNG
PWR	Grün	An	Der Switch ist eingeschaltet und wird mit Strom versorgt.
		Aus	Der Switch wird nicht mit Strom versorgt.
LNK/ACT	Grün	An	Der Port ist mit einem Ethernet-Netzwerk verbunden.
		Blinken	Der Port empfängt oder sendet Daten.
		Aus	Der Port ist nicht mit einem Ethernet-Netzwerk verbunden.

5 Produktspezifikationen

Standard	IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE802.3x mit Vollduplexbetrieb und Flusskontrolle
Protokoll	CSMA/CD
Technologie	Store-and-Forward switching-Architektur
Transferrate	14.880 pps bei 10 Mbps 148.800 pps bei 100 Mbps 1.488.000 pps bei 1000 Mbps
Anschluss	5/8 Gigabit-Kupfer: RJ-45 ; Auto-MDIX an allen Ports
MAC-Adresse	GS-105B: 1K Mac-Adresstabelle GS-108B: 8K Mac-Adresstabelle
Speicherpuffer	GS-105B: 104 KB GS-108B: 144 KB
Netzwerkkabel (bis 100 m)	10BASE-T: 100 Ω 2-adrig UTP / STP Cat. 3, 4, 5 100BASE-TX: 100 Ω 2-adrig UTP / STP Cat. 5 Gigabit-Kupfer: 100 Ω 4-adrig UTP / STP Cat. 5
Bus-Leiterplatte	GS-105B: 10 Gbps GS-108B: 16 Gbps
LED	Pro Port: LNK/ACT Pro Gerät: PWR
Stromversorgung	GS-105B: Externe Stromversorgung, 5 V Gleichstrom / 1 A GS-108B: Externe Stromversorgung, 12 V Gleichstrom / 1 A
Stromverbrauch	GS-105B: 3,7 Watt (maximal)GS-108B: 6,12 Watt (maximal)
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Abmessungen	GS-105B: 121 x 75 x 26 mm (L x B x H)GS-108B: 154.5 x 85 x 26 mm (L x B x H)
EMI & Sicherheit	FCC Klasse A, CE
