Type de produit	Commutateur réseau administrable Gigabit Ethernet Metro Couche 2
Marque	ZYXEL
Modèle	MGS-3712
Dimensions (L x l x h)	438 x 215 x 44.45 mm
Poids	3.4 kg
Alimentation	Double entrée AC/DC, module ventilateur PWM
Nombre de ports	8 ports cuivre GbE + 4 ports dual-personality (GbE SFP + 1000BASE-T)
Débit de commutation	24 Gbps non-bloquant
Table d'adresses MAC	16K entrées
Mémoire tampon	1 MB on-chip
Fonctions principales	VLAN stacking, translation VLAN, QoS, IGMP snooping, LACP, RSTP/MSTP, SSH, SSL, 802.1x, ACL intelligent
Gestion	iStacking, CLI, Telnet, SNMP v2c/v3, RMON, navigateur web
Température d'exploitation	Jusqu'à 65°C
Humidité	10% à 99% (sans condensation)
Certifications	UL 60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1, FCC Part15 (Classe A), CE EMC (Classe A)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux sec ; éviter les liquides. Vérifier les ventilateurs régulièrement.
Sécurité	Authentification 802.1x, filtrage MAC, SSH, SSL, ACL par port/IP/MAC
Pièces détachées et réparabilité	Les composants internes ne sont pas remplaçables par l'utilisateur. Contacter le support ZYXEL pour toute réparation.
Informations générales	Conçu pour armoire extérieure avec accès frontal, double entrée d'alimentation, alarme externe.

FOIRE AUX QUESTIONS - MGS-3712 ZYXEL

Comment réinitialiser le commutateur ZYXEL MGS-3712 aux paramètres d'usine ?

Pour réinitialiser le MGS-3712, maintenez enfoncé le bouton RESET à l'avant du boîtier pendant environ 10 secondes jusqu'à ce que les LED clignotent. Relâchez le bouton ; le commutateur redémarrera avec les paramètres par défaut.

Quels types de câbles sont compatibles avec les ports SFP ?

Les ports SFP acceptent les modules SFP 1000BASE-T (cuivre) ou 1000BASE-SX/LX (fibre). Utilisez des câbles à paire torsadée Cat5e ou supérieure pour les ports cuivre.

Comment configurer un VLAN sur le MGS-3712 ?

Accédez à l'interface web ou CLI. Sous 'VLAN', créez un VLAN ID, assignez les ports membres et définissez le mode (tagged/untagged). Par exemple : vlan 10 puis port 1-8.

Le MGS-3712 supporte-t-il l'agrégation de liens ?

Oui, il supporte l'agrégation de liens via LACP (IEEE 802.3ad) et le trunking statique. Vous pouvez créer jusqu'à 6 groupes d'agrégation avec 8 ports par groupe.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site ZYXEL. Connectez-vous via Telnet ou interface web, allez dans 'Maintenance' et utilisez l'option 'Firmware Upgrade' pour importer le fichier.

Quelle est la consommation électrique du MGS-3712 ?

La consommation électrique n'est pas spécifiée dans la notice, mais elle est typiquement inférieure à 30 W pour ce type de commutateur métro. Utilisez une alimentation 100-240 V AC.

Puis-je utiliser le commutateur dans un environnement extérieur ?

Le MGS-3712 est conçu pour une armoire extérieure avec une température d'exploitation jusqu'à 65°C et une humidité de 10% à 99% (sans condensation). Il n'est pas prévu pour une exposition directe aux intempéries.

Comment récupérer le mot de passe perdu ?

Si vous avez perdu le mot de passe, vous devez réinitialiser le commutateur aux paramètres d'usine en maintenant le bouton RESET enfoncé. Consultez la question précédente sur la réinitialisation.

Le commutateur supporte-t-il le Power over Ethernet (PoE) ?

Non, le MGS-3712 ne supporte pas le PoE. Il s'agit d'un commutateur purement réseau sans alimentation sur les ports.

Comment vérifier l'état des ventilateurs et de la température ?

Accédez à l'interface web ou CLI et utilisez les commandes show system environment ou show chassis pour afficher la température interne et la vitesse des ventilateurs.

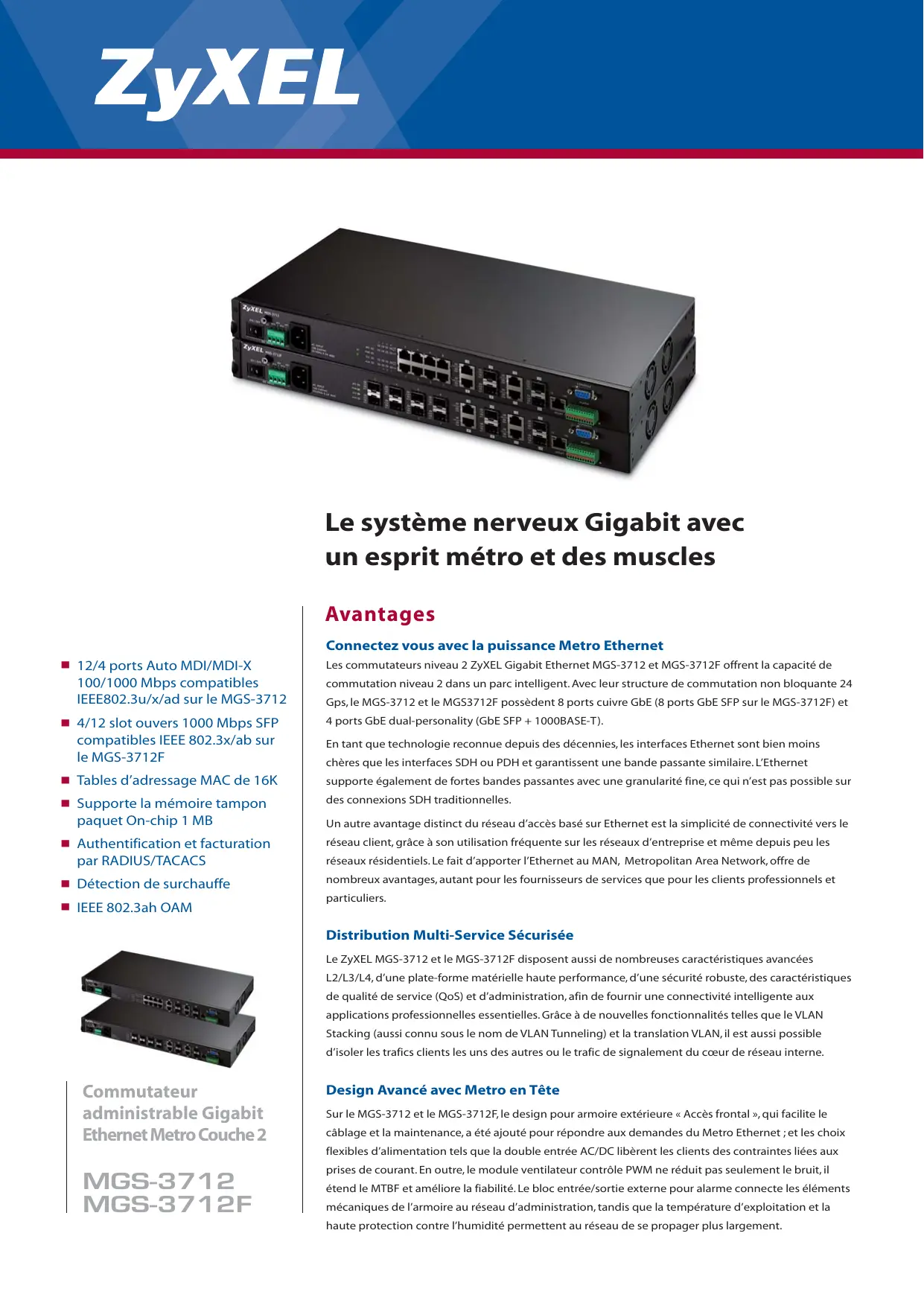

MODE D'EMPLOI MGS-3712 ZYXEL

Connectez-vous avec la puissance metro ethernet

12/4 ports Auto MDI/MDI-X 100/1000 Mbps compatibles IEEE802.3u/x/ad sur le MGS-3712 4/12 slots ouverts 1000 Mbps SFP compatibles IEEE 802.3x/ab sur le MGS-3712F Tables d'adressage MAC de 16K Supporte la mémoire tampon paquet On-chip 1 MB Authentication et facturation par RADIUS/TACACS Détection de surchauffe IEEE 802.3ah OAM

Commutateur administrable Gigabit Ethernet Metro Couche 2

MGS-3712 MGS-3712F

Les commutateurs niveau 2 ZyXEL Gigabit Ethernet MGS-3712 et MGS-3712F offrent la capacité de commutation niveau 2 dans un parc intelligent. Avec leur structure de commutation non bloquante 24 Gps, le MGS-3712 et le MGS3712F possedent 8 ports cuivre GbE (8 ports GbE SFP sur le MGS-3712F) et 4 ports GbE dual-personality (GbE SFP + 1000BASE-T).

En tant que technologie reconnue depuis des décennies, les interfaces Ethernet sont bien moins chères que les interfaces SDH ou PDH et garantissent une bande passante similaire. L'Ethernet supporte également de fortes bandes passantes avec une granularité fine, ce qui n'est pas possible sur des connexions SDH traditionnelles.

Un autre avantage distinct du réseau d'accès basé sur Ethernet est la simplicité de connectivité vers le réseau client, grâce à son utilisation fréquente sur les réseaux d'entreprise et même depuis peu les réseaux résidentiels. Le fait d'apporter l'Ethernet au MAN, Metropolitan Area Network, offre de nombreux avantages, autant pour les fournisseurs de services que pour les clients professionnels et particuliers.

Distribution multi-service sécurisée

Le ZyXEL MGS-3712 et le MGS-3712F disposent aussi de nombreuses caractéristiques avancées L2/L3/L4, d'une plate-forme matérielle haute performance, d'une sécurité robuste, des caractéristiques de qualité de service (QoS) et d'administration, afin de fournir une connectivité intelligente aux applications professionnelles essentielles. Grâce à de nouvelles fonctionnalités telles que le VLAN Stacking (aussi connu sous le nom de VLAN Tunneling) et la translation VLAN, il est aussi possible d'isoler les trafics clients les uns des autres ou le traffic de signalement du cœur de réseau interne.

Design avancé avec metro en tête

Sur le MGS-3712 et le MGS-3712F, le design pour armoire extérieure « Accès frontal », qui facilite le câblage et la maintenance, a été ajouté pour répondre aux demandes du Metro Ethernet ; et les choix flexibles d'alimentation tels que la double entrée AC/DC libèrent les clients des contraintes liées aux prises de courant. En outre, le module ventilateur contrôle PWM ne réduit pas seulement le bruit, il étend le MTBF et améliore la fiabilité. Le bloc entrée/sortie externe pour alarme connecte les éléments mécaniques de l'armoire au réseau d'administration, tandis que la température d'exploitation et la haute protection contre l'humidité permettent au réseau de se propager plus largement.

Compatibilité standard

• IEEE 802.3 10BASE-T Ethernet
• IEEE 802.3u 100BASE-TX Ethernet
• IEEE 802.1ab 1000BASE-T Ethernet
• IEEE 802. ah 1000BASE-BX10-U Ethernet
• IEEE 802.3ah 1000BASE-BX10-D Ethernet
• IEEE 802.3z
• IEEE 802.3x Flow control
• IEEE 802.1D Spanning tree protocol
• IEEE 802.1w Rapid Spanning tree protocol
• IEEE 802.1s Multiple Spanning tree protocol
• IEEE 802.1p Classe of service, priority protocols
• IEEE 802.1Q VLAN tagging
• IEEE 802.1x Port Authentication
• IEEE 802.3ad LACP aggregation

Performance

• Débit cable
• 1488000 pps pour 1000BASE-T, paquet 64 octets
• Structure de commutation non bloquante 24 Gbps dans le MGS-3712 et le MGS-3712F

MAC et tampon paquet

• 16K entrées MAC
• Mémoire tampon paquet 1 MB on Chip

Gestion du traffic et qos

• 802.1p avec 8 CoS par port
• SPQ/WRR/WFQ
• Limitation du débit par port
• Limitation du débit par règle de sécurité Traffic shaping par port
• Contrôle de la bande passante par règle Traffic shaping egress par port Traffic mirroring par règle
• IGMP snooping (IGMP v1/v2/v3)
• TRTCM

Agrégation de lien

• Agrégation de lien LACP compatible IEEE 802.3ad
• Supporte port trunking manuel statique
• Jusqu'à 6 groupes d'agrégation, 8 ports par groupe sélectionnés au hasard

Réseau résilient

Rapid Spanning Tree Protocol (RSTP) IEEE 802.1w - Multiple Spanning Tree Protocol (MSTP) IEEE 802.1s BPS (Backup Power System)

Sécurité et authentication des utilisateurs

• Filtrage MAC statique
• Limitation du nombre MAC par port Authentication 802.1x
• VLAN par port -VLAN802.1Q
• SSH
• SSL
• Filtrage vitesse fil électrique par MAC/IP/TCP/UDP
• Limitation débit vitesse fil électrique par MAC/IP/TCP/UDP
• Mirroring vitesse fil électrique par MAC/IP/TCP/UDP

Administration

• iStackingTM: interface web intégrée
• Interface ligne de commande type Cisco via Telnet ou console locale
• Profil de configuration texte pour le déploiement massif
• Supporte navigateur web standard
• Administrable SNMP v2c, v3
• RMON pour le contrôle du système et de la performance
• Telnet
• Port MGMT Out-of-band
• Mise à jour F/w, sauvegarde/restauration de configuration via FTP
• Indicateur LED alarme pour l'indication précoce de problèmes matériels
• Envoie le piège système au serveur piège
• IEEE 802.1ag CFM QinQ sélectif

ACL Intelligent

• Base sur le port
• Basé sur le MAC+VLAN ID
• Basé sur l'adresse IP (Source/Destination)
• Base sur la catégorie de protocole L3
• Base sur le nombre de ports TCP/UDP

Spécifications matérielles

• 81000BASE-T/8GbE SFP
• GbE dual personality 4 ports (GbE SFP + 1000BASE-T)
• Négociation automatique
• Auto-MDIX Compatible IEEE 802.3/3u
• Contrôle de flux Back Pressure pour semi-duplex
• Contrôle de flux pour duplex (IEEE 802.3x)
• Connecteur: RJ-45/GbE SFP

MGS-3712

Dimensions : 438 (L) x 215 (l) x 44.45 (h) mm - Poids:3.4 Kg

MGS-3712F

• Dimensions : 438 (L) x 215 (l) x 44.45 (h) mm
• Poids:3.4 Kg

Spécifications environnementales

• Température d'exploitation: 65°C
• Température de stockage: 10^ 70^
• Humidité: 10% 99% (sans condensation)

Certification

• UL 60950-1
• CSA 60950-1 EN 60950-1 IEC 60950-1 FCC Part15 (Class A)
• CE EMC (Class A) *: Mise à jour de firmware pour évolution future.
