GS-108B - Switch réseau ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau non administrable Gigabit
Modèle	GS-108B
Marque	ZYXEL
Nombre de ports	8 ports RJ-45 10/100/1000 Mbps
Fonctions principales	Auto-négociation, Auto-MDIX, contrôle de flux IEEE 802.3x, stockage et retransmission
Alimentation	Adaptateur secteur externe 12V CC / 1A
Consommation électrique	6,12 Watts maximum
Voyants DEL	PWR (alimentation), LNK/ACT (par port)
Dimensions (L x l x H)	154,5 x 85 x 26 mm
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Normes	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Sécurité et conformité	FCC Classe A, CE
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Installation	Poser sur une surface plane et stable, ne pas obstruer les orifices de ventilation.

FOIRE AUX QUESTIONS - GS-108B ZYXEL

Comment brancher l'alimentation du switch GS-108B ?

Connectez l'adaptateur secteur fourni (12V CC / 1A) au port d'alimentation à l'arrière du switch, puis branchez-le sur une prise électrique. Le voyant PWR s'allume en vert.

Quels types de câbles utiliser pour les ports Ethernet ?

Tous les ports sont Auto-MDIX, vous pouvez donc utiliser indifféremment un câble droit ou un câble croisé. Pour une connexion Gigabit, utilisez un câble UTP/STP Catégorie 5 ou supérieur, avec 4 paires.

Comment interpréter les voyants DEL du panneau avant ?

Le voyant PWR vert indique que le switch est sous tension. Pour chaque port, le voyant LNK/ACT vert fixe signifie qu'une liaison est établie, et clignotant indique une activité réseau (envoi/réception de données).

Quelle est la vitesse maximale de transfert du GS-108B ?

Chaque port supporte jusqu'à 1000 Mbps (1 Gbps) en full duplex. Le taux de transfert maximal est de 1 488 000 paquets par seconde pour le mode 1000 Mbps.

Puis-je utiliser le switch avec des appareils 10/100 Mbps ?

Oui, le GS-108B est rétrocompatible. Les ports effectuent une auto-négociation pour s'adapter à la vitesse du périphérique connecté (10, 100 ou 1000 Mbps) et au mode duplex.

Quelle est la température ambiante recommandée pour le fonctionnement ?

Le switch peut fonctionner dans une plage de température comprise entre 0°C et 40°C. Évitez de l'exposer à des températures extrêmes ou à la lumière directe du soleil.

Combien d'adresses MAC le GS-108B peut-il gérer ?

La table d'adresses MAC peut stocker jusqu'à 8 000 entrées (8K), ce qui permet de gérer un grand nombre de périphériques sur le réseau.

Comment nettoyer le switch ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides, d'aérosols ou de produits abrasifs.

Le switch est-il compatible avec les câbles en cuivre ?

Oui, tous les ports sont en cuivre RJ-45. Pour une distance maximale de 100 mètres, utilisez des câbles UTP/STP de catégorie appropriée.

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le switch et sur une prise fonctionnelle. Essayez un autre câble d'alimentation si possible. Si le problème persiste, contactez le support technique.

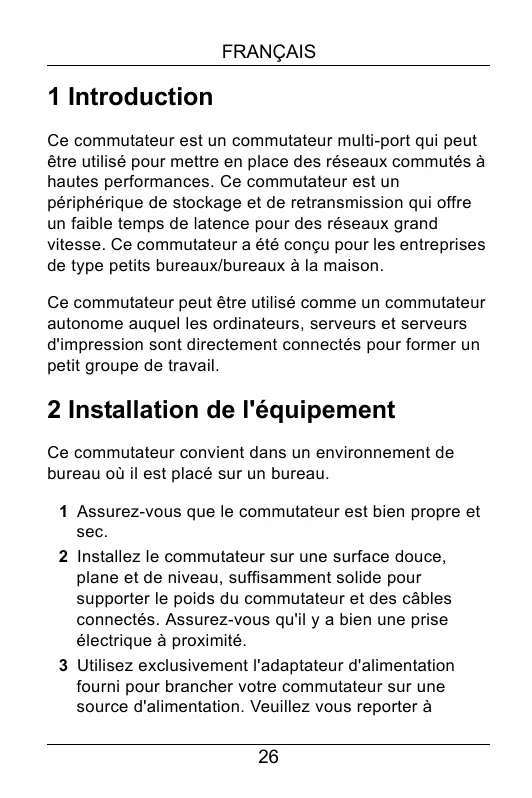

MODE D'EMPLOI GS-108B ZYXEL

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Ce commutateur est un commutateur multi-port qui peut être utilisé pour mettre en place des réseaux commutés à haute performance. Ce commutateur est un périphérique de stockage et de retransmission qui offre un faible temps de latence pour des réseaux grand vitesse. Ce commutateur a été conçu pour les entreprises de type petits bureaux/bureau à la maison.

Ce commutateur peut être utilisé comme un commutateur autonome auquel les ordinateurs, serveurs et serveurs d'impression sont directement connectés pour former un petit groupe de travail.

2 Installation de l'équipement

Ce commutateur convient dans un environnement de bureau où il est placé sur un bureau.

1 Assurez-vous que le commutateur est bien propre et sec. 2 Installez le commutateur sur une surface douce, plane et de niveau, suffisamment solide pour supporter le poids du commutateur et des câbles connectés. Assurez-vous qu'il y a bien une prise électrique à proximité. 3 Utilisez exclusivement l'adaptateur d'alimentation fourni pour brancher votre commutateur sur une source d'alimentation. Veuillez vous reporter à

l'étiquette de l'adaptateur d'alimentation pour de plus amples informations.

Ne pas obstruer les orifices de ventilation.

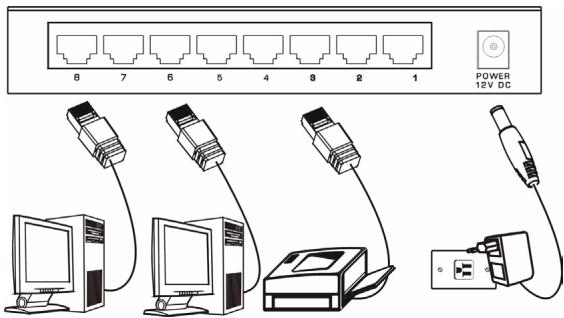

3 Connexion de l'équipement

Les ports alimentation et Ethernet sont situés sur le panneau arrière.

3.1 Connexion de l'alimentation

Connectez l’une des extrémités de l’adaptateur d'alimentation fourni sur le port alimentation sur le panneau arrière du commutateur et l'autre extrémité sur la source d'alimentation appropriée. Le voyant DEL PWR s'allume.

3.2 Ports à négociation automatique rj-45

Le commutateur s'accompagne de 5 ou 8 ports RJ-45 10/100/1000M selon le modèle que vous avez choisi. La fonction de négociation automatique permet au commutateur de détecter la vitesse de la transmission en réception et de s'ajuster en conséquence sans intervention manuelle. Il permet les transferts de données jusqu'à 10 Mbps, 100 Mbps ou 1000 Mbps en mode soit demi-duplex, soit duplex intégral selon votre réseau Ethernet.

3.3 Ports ethernet auto-crossover

Tous les ports sont auto-crossover, c'est-à-dire que ce sont des ports auto-MDIX (Media Dependent Interface Crossover), si bien que vous pouvez utiliser soit un câble Ethernet intermédiaire ou un câble Ethernet crossover pour la connexion de tous les ports Ethernet. Les ports auto-crossover déterminent automatiquement s'ils

doivent fonctionner comme ports crossover ou comme ports intermédiaires, de sorte que les câbles crossover permettent de connecter à la fois les ordinateurs et les interrupteurs/hubs.

Veuillez vous reporter à la section Spécifications du produit pour les types de câble réseau utilisés pour les différentes vitesses de connexion.

4 Voyants DEL du panneau avant

Les voyants DEL sur le panneau avant indiquent l'état en temps réel du commutateur.

VOYANT DEL	COULEUR	ETAT	DESCRIPTION
PWR	Vert	Allumé	Le commutateur est allumé et alimenté.
		Eteint	Le commutateur n'est pas alimenté.
LNK/ACT	Vert	Allumé	Le port est connecté à un réseau Ethernet.
		Clignota n	Le port est en train de recevoir ou d'émettre des données.
		Eteint	Le port n'est pas connecté à un réseau Ethernet.

5 Spécifications du produit

Norme	IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab Gigabit Ethernet Fonctionnement IEEE802.3x Duplex intégral et contrôle de flux
Protocole	CSMA/CD
Technologie	Architecture de commutation stockage et retransmission
Taux de transfert	14,880 pps pour 10Mbps 148,800 pps pour 100Mbps 1,488,000 pps pour 1000Mbps
Connecteur	Cuivre 5/8 Gigabit : RJ-45 ; Auto-MDIX sur tous les ports
Adresse MAC	GS-105B: Table d'adresses 1K Mac GS-108B: Table d'adresses 8K Mac
Tampon mémoire	GS-105B: 104K Koctets GS-108B: 144K Koctets
Câble réseau(Jusqu'à 100m ou328 pieds)	10BASE-T : 100Ω 2-paires UTP/STP Cat. 3,4,5100BASE-TX : 100Ω 2-paires UTP/STP Cat. 5Cuivre Gigabit : 100Ω 4-paires UTP/STP Cat.5
Plaque arrêté	GS-105B: 10GbpsGS-108B: 16Gbps
Voyant DEL	Par port : LNK/ACTIONPar unité : PWR
Alimentation électrique	GS-105B: Alimentation externe CC 5V/1AGS-108B: Alimentation externe CC 12V/1A
Consommation électrique	GS-105A : 3,7 Watt (maximum)GS-108A : 6,12 Watt (maximum)
Température de mise en oeuvre	0° C à 40° C (32° F à 104° F)
Humidité de mise en oeuvre	10% à 90% (Sans condensation)
Dimensions	GS-105B: 121 x 75 x 26 mm (Long x Larg xHaut)GS-108B: 154.5 x 85 x 26 mm (Long x Larg xHaut)
EMI & Sécurité	FCC Classe A, CE
