产品类型	非管理型网络交换机
端口数量	8个RJ-45 10/100/1000 Mbps端口
自动协商	是，每个端口检测并调整速度和双工模式
自动交叉（MDI/MDI-X）	是，所有端口支持自动交叉
安装方式	桌面或机架安装（附带套件）
电源	外部电源适配器（5V/2A，附送）
功耗	最大10 W
尺寸（宽 x 深 x 高）	200 x 130 x 40 mm
重量	0.5 kg
LED指示灯	1个电源LED（PWR），每端口1个LED（LNK/ACT）
散热	无风扇，被动散热
工作温度	0 °C 至 40 °C
工作湿度	10% 至 90%（无冷凝）
支持的网线	UTP/STP Cat.5e或以上，最长100米
维护与清洁	清洁前断开电源。使用干燥柔软布料。请勿使用腐蚀性液体。
安全	安装在稳定表面。不要堵塞通风口。仅使用附带的适配器。
备件与可维修性	无用户可维修部件。如遇故障，请联系ZYXEL技术支持。
一般信息	品牌：ZYXEL，型号：ES2108G，类别：非管理型网络交换机

常见问题 - ES2108G ZYXEL

如何在桌面上安装ES2108G交换机？

将交换机放在平整稳定的表面上。如果附带橡胶脚垫，将其粘在底角以防震动。确保设备前部至少10厘米、后部至少8厘米的空间用于通风。

可以将交换机安装到机架中吗？

是的，交换机附带符合EIA标准的安装支架和螺丝。将支架固定在交换机两侧，然后用螺丝将整个组件安装在机架的适当孔位上。

应该使用什么类型的网线？

使用5e类或更高等级的非屏蔽（UTP）或屏蔽（STP）双绞线以太网电缆。对于1000 Mbps连接，需要5e类及以上4对线缆。最长距离为100米。

LNK/ACT LED指示灯的含义是什么？

LNK/ACT LED在设备连接且链路建立时亮起绿色。当有网络活动（数据传输）时闪烁。如果不亮，请检查连接和对端设备状态。

如何连接电源？

将附带的电源适配器插入交换机的电源接口，然后插入电源插座。PWR LED应亮起。如果不亮，请检查插座和适配器。

可以使用交叉线或直通线吗？

ES2108G交换机的端口支持自动交叉（Auto MDI/MDI-X）。因此，您可以使用直通线或交叉线连接任何类型的设备（电脑、路由器、其他交换机）。

如果没有任何LED亮起怎么办？

检查电源适配器是否两端都插好，电源插座是否正常工作。如果问题仍然存在，请联系您的经销商或ZYXEL技术支持。

如何清洁交换机？

先断开电源。用柔软干燥的布料擦拭外壳。请勿使用液体、溶剂或研磨性清洁剂。

有哪些安全注意事项？

将交换机放置在稳定且通风良好的表面。不要堵塞通风孔。仅使用附带的电源适配器。避免极端温度和湿度。

我可以自己修理交换机吗？

交换机不含任何用户可维修部件。请勿打开外壳。如遇故障，请联系ZYXEL技术支持或授权专业人员。

用户手册 ES2108G ZYXEL

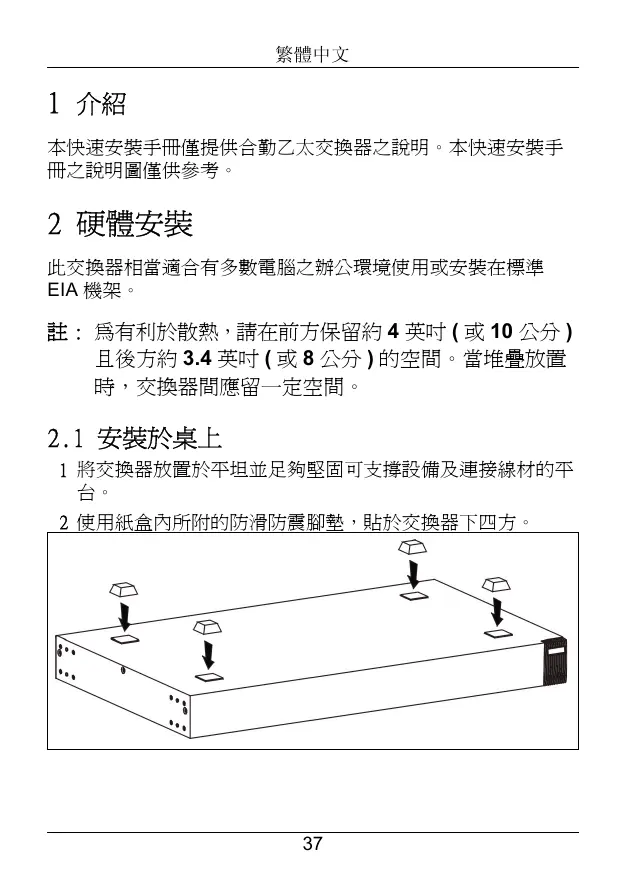

本快速安裝手冊僅提供合勤乙太交換器之說明。本快速安裝手冊之說明圖僅供參考。

2 硬體安裝

此交換器相當適合有多數電腦之辦公環境使用或安裝在標準EIA機架。

註：爲有利於散熱，請在前方保留約4英吋（或10公分）且後方約3.4英吋（或8公分）的空間。當堆疊放置時，交換器間應留一定空間。

2.1 安裝於桌上

1 將交換器放置於平坦並足夠堅固可支撐設備及連接線材的平台。

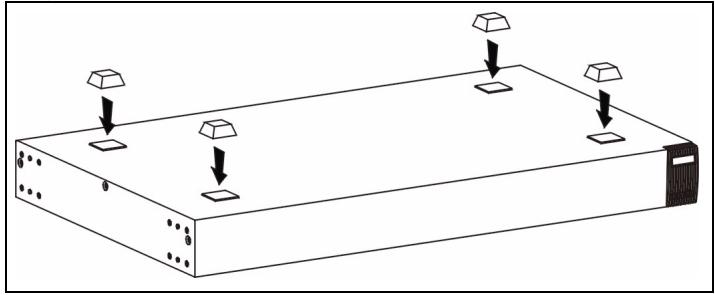

2使用紙盒內所附的防滑防震腳墊，貼於交換器下四方。

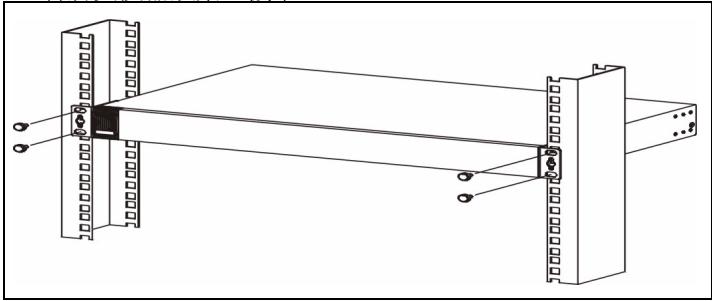

2.2 安裝於標準機架上

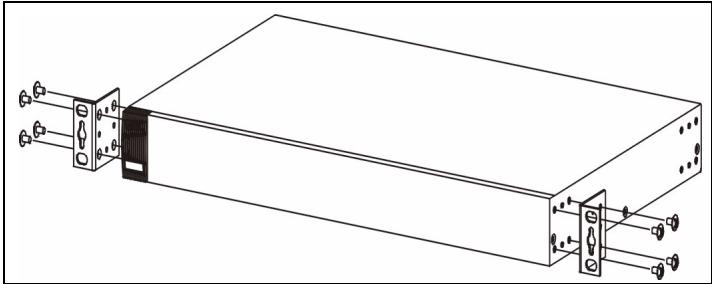

1 將耳翼上的錐孔和交換器的鎮孔對齊，再用內附M3平頭螺絲鎖上。

2 鍾上耳翼後，確定交換器和機架的螺絲孔已對齊並用機架螺絲將交換器鎮緊上機架。

3 硬體連接

3.1 自動偵測及自動交換的 RJ-45 場

本交換器 RJ-45 堰均為自動偵測及自動交換墜。自動偵測的功能讓交換器在不需要手動設定下，能針對所連接之傳輸速率自動更換至相對應之速率。不論是在全雙工或半雙工下，它將依你的乙太網路環境自動調整至 10Mbps、100Mbps 或 1000Mbps 資料傳輸速率（高速乙太交換器不支援 10Mbps 資料傳輸速率）。自動交換的功能讓交換器在不需要變更乙太網路設定下，自動選擇正向連接或反向連接，方便連接至個人電腦或串接至另一部交換器。

3.2 網路線種類

請使用 UTP 或 STP 网路線來連接 RJ-45 場。

註：請確定網路連接線不可超過100公尺(328英尺)

以下的表格叙述了適用各種不同的連線速度的網路線。

表 1 網路線種類

連線速度	網路線種類
10Mbps	100 Ω 2-pair UTP/STP Category 3/4/5
100Mbps	100 Ω 2-pair UTP/STP Category 5
1000Mbps	100 Ω 4-pair UTP/STP Category 5

當網路線和電源接上時，如有資料傳輸LNK/ACT指示燈會閃示。

3.3 電源之連接

將電源轉接器一端接至電插座，另一端接至交換器之後背板。此時，電源指示燈會正常顯示。

3.4 控制埠（只提供給可設定交換器）

如你的交换器有附控制埠，你可以透過終端機模擬程式控制你的交换器。將控制埠接連線9孔公頭端接在交换器，接連線另一端接於個人電腦的串列埠(COM1, COM2或其它COM埠)。設定下列的連接參數於終端機模擬程式：

• VT100 終端 模擬
  ·每秒傳輸位元9600
• 無檢查同位，每份資料含8個資料位元，1個停止位元
• 無流量控制

4 問題排除

問題	問題排除
當電源接上時所有指示燈無顯示。	請確定您已使用內附電源轉接器接至交換器並開電源。 如持續無法開交換器請通知購買之廠商。
當網路線和電源接上時LINK/ACT指示燈無顯示。	請確定您已開交換器並使用網路線接上一台電腦。 請確定此電腦的網路卡運作正常。 請確定網路連接線沒有超過100公尺(328英呎)
