ES2108G - Netzwerk-Switch ZYXEL - Kostenlose Bedienungsanleitung

Produkttyp	Nicht verwalteter Netzwerk-Switch
Anzahl Ports	8 RJ-45-Ports 10/100/1000 Mbit/s
Auto-Negotiation	Ja, jeder Port erkennt und passt Geschwindigkeit und Duplex an
Auto-Crossover (MDI/MDI-X)	Ja, alle Ports unterstützen Auto-Crossover
Installation	Schreibtisch- oder Rackmontage (Kit enthalten)
Stromversorgung	Externes Netzteil (5V/2A inklusive)
Stromverbrauch	Max. 10 W
Abmessungen (B x T x H)	200 x 130 x 40 mm
Gewicht	0,5 kg
LED-Anzeigen	1 Netzteil-LED (PWR), 1 LED pro Port (LNK/ACT)
Lüftung	Passiv, lüfterlos
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit im Betrieb	10% bis 90% (nicht kondensierend)
Unterstützte Netzwerkkabel	UTP/STP Kat. 5e oder höher, max. Länge 100 m
Pflege und Reinigung	Vor der Reinigung Netzteil abziehen. Verwenden Sie ein trockenes, weiches Tuch. Keine scheuernden Flüssigkeiten verwenden.
Sicherheit	Auf einer stabilen Oberfläche installieren. Lüftungsöffnungen nicht blockieren. Nur das mitgelieferte Netzteil verwenden.
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile. Bei Störungen kontaktieren Sie den ZYXEL-Support.
Allgemeine Informationen	Marke: ZYXEL, Modell: ES2108G, Kategorie: Nicht verwalteter Switch

Häufig gestellte Fragen - ES2108G ZYXEL

Wie installiere ich den Switch ES2108G auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene und stabile Oberfläche. Falls Gummifüße mitgeliefert werden, kleben Sie diese an die unteren Ecken, um Vibrationen zu vermeiden. Sorgen Sie für eine Belüftung von mindestens 10 cm vor und 8 cm hinter dem Gerät.

Kann ich den Switch in ein Rack einbauen?

Ja, der Switch wird mit Montagewinkeln und Schrauben für die Rackmontage nach EIA-Standard geliefert. Befestigen Sie die Winkel an den Seiten des Switches, und schrauben Sie das Ganze dann mit den passenden Löchern im Rack fest.

Welche Arten von Netzwerkkabeln soll ich verwenden?

Verwenden Sie ungeschirmte (UTP) oder geschirmte (STP) Ethernet-Kabel der Kategorie 5e oder höher. Für 1000 Mbit/s-Verbindungen ist ein Kategorie-5e-Kabel mit 4 Adernpaaren erforderlich. Die maximale Länge beträgt 100 Meter.

Was bedeutet die LED LNK/ACT?

Die LED LNK/ACT leuchtet grün, wenn ein Gerät angeschlossen ist und die Verbindung hergestellt ist. Sie blinkt bei Netzwerkaktivität (Datenübertragung). Wenn sie nicht leuchtet, überprüfen Sie die Verbindung und den Zustand des angeschlossenen Geräts.

Wie schließe ich die Stromversorgung an?

Schließen Sie das mitgelieferte Netzteil an die Stromversorgungsbuchse des Switches und dann an eine Steckdose an. Die LED PWR sollte leuchten. Falls nicht, überprüfen Sie Steckdose und Netzteil.

Kann ich ein Crossover- oder Straight-Through-Kabel verwenden?

Die Ports des Switches ES2108G unterstützen Auto-Crossover (Auto MDI/MDI-X). Sie können daher sowohl ein Straight-Through- als auch ein Crossover-Kabel verwenden, um beliebige Geräte (Computer, Router, anderen Switch) anzuschließen.

Was tun, wenn keine LED leuchtet?

Überprüfen Sie, ob das Netzteil auf beiden Seiten richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder den ZYXEL-Support.

Wie reinige ich den Switch?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse abzuwischen. Verwenden Sie keine Flüssigkeiten, Lösungsmittel oder scheuernde Reinigungsmittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Installieren Sie den Switch auf einer stabilen, gut belüfteten Oberfläche. Blockieren Sie keine Lüftungsöffnungen. Verwenden Sie nur das mitgelieferte Netzteil. Vermeiden Sie extreme Temperaturen und Feuchtigkeit.

Kann ich den Switch selbst reparieren?

Der Switch enthält keine vom Benutzer reparierbaren Teile. Öffnen Sie ihn nicht. Bei Störungen wenden Sie sich an den technischen Support von ZYXEL oder einen autorisierten Fachmann.

BEDIENUNGSANLEITUNG ES2108G ZYXEL

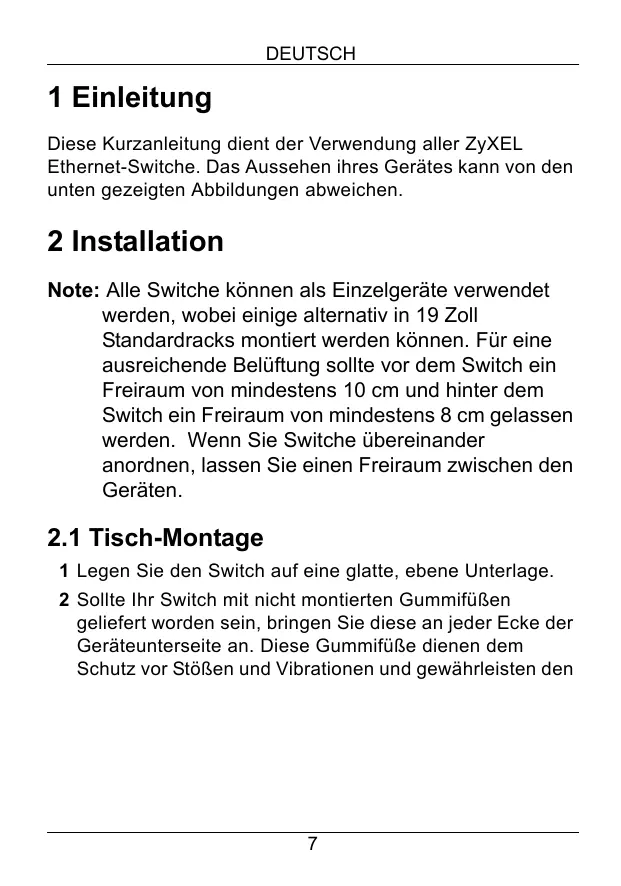

These Kurzanleitung dient der Verwendung aller ZyXEL Ethernet-Switche. Das Aussehen ihres Gerätes kann von den unter gezeugten Abbildungen abweichen.

2 Installation

Note: Alle Switche können als Einzelgeräte verwendet werden, wobei eine alternative in 19 Zoll Standardracks montiert werden können. Für eine ausreichende Belüfung sollte vor dem Switch ein Freiraum von mindestens 10 cm und hinter dem Switch ein Freiraum von mindestens 8 cm gelassen werden. Wenn Sie Switche übereinander anordnen, setzen Sie einen Freiraum zwischen den Geräten.

2.1 Tisch-Montage

1 Legen Sie den Switch auf eine glatte, ebene Unterlage.

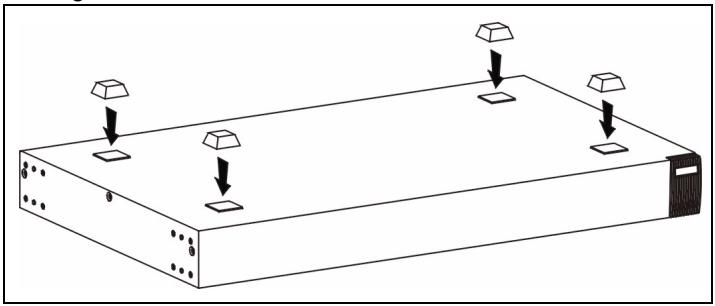

2 Solle It hswch mit nicht montierten GummifuBen gefieert worden sein, bringen Sie these an jeder Ecke der Gerateunterseite an. These Gummifufe dienen dem Schutz vor Stoien und Vibrationen und gewahrleisten den

Freiraum zwischen den Geräten wenn diese übereinander angeordnet werden.

2.2 Rack-Montage

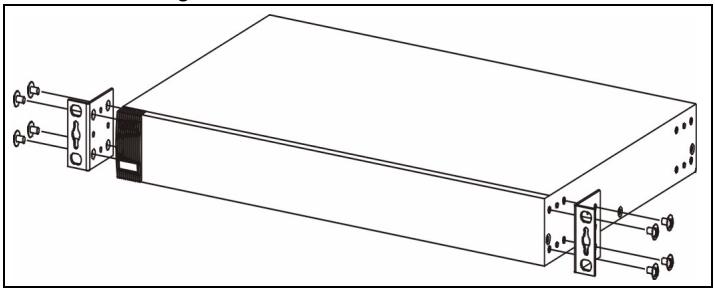

1 Richten Sie die Bögel an den seitlich angeordneten Löchern des Switch aus und sichern Sie diese mit den davon vorgesehenen Schrauben, die kleiner sind, als die Schrauben die davon verwendet werden, um das Gerät im Rack zu befestigen. Gehen Sie analog dazu mit dem anderen Bögel vor.

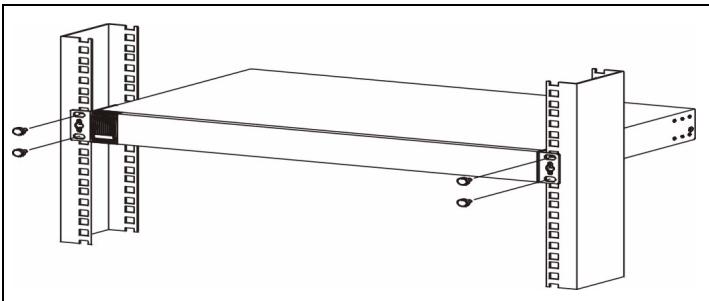

2 Nachdem beiden Montagebürger angebracht sind, positionieren Sie den Switch im Rack, indem Sie die Löscher der Montage-bürger an den Montagelöchern des Rack austrichten. Sichern Sie den Switch mit den Rack-Schrauben.

3 Hardware-Anschlüsse

3.1 10Base-T/100Base-TX RJ-45 Ports mit Auto-Negotiating, Auto-Sensing-(MDI/ MDIX)-Funktion

Ihr Switch ist mit 10/100/1000 Mbit/s-RJ-45-Ports mit Auto-Negotiating-Funktion ausgestattet, die die Geschwindigkeit empfangener Datenpakete automatisch erkennen und entsprechend einstehen. Sie ermöglichen Datentransferraten von 10, 100, oder 1000 Mbit/s im Halb- oder Vollduplex-Modus. Auto-Sensing bedeutet, dass Sie den Switch über ein Straight-Through- oder Crossover-Netzwerkkel mit einem Computer oder einem Hub verbinden können.

3.2 Netzwerkkabel

Für RJ-45-Ports können Sie UTP (unshielded twisted-pair)-oder STP (shielded twisted-pair)-Netzwerkkabel verwenden. Achten Sie darauf, dass die Kabellänge zwischen den Anschlüssen weniger als 100 Meter beträgt. Die folgende Tabelle verdeutlicht die für die verschiedene Den Geschwindigkeiten verwendeten Netzwerkkabel-typen

Table 1 Netzwerkkabeltypen

GESCHWINDIGKEIT	NETZWERKKABELTYP
10Mbps	100 Ω 2-paarig UTP/STP Cat. 3,4 oder 5
100Mbps	100 Ω 2-paarig UTP/STP Cat. 5
1000Mbps	100 Ω 4-paarig UTP/STP Cat. 5

Die LNK/ACT-LED sollen aufblinken, wenn Daten zwischen Ihr dem Switch und einem angeschlossenen Gerät versendet werden.

3.3 Stromversorgung

Verbinden Sie das eine Ende des mitgelieferten Stromkabels oder Netzeils mit dem darauf vorgesehenen Anschluss am Switch. Verbinden Sie nun das andere Ende mit der entsprechenden Stromquelle. Die PWR-LED sollen leuchten, wenn der Switch mit Spannung versorgt wird.

3.4 Konsolen-Port (nur managebare Switche)

Besitz Ihr Switch einen Konsolen-Port, so können Sie zu Konfigurationszwecken eine Terminal-Emulation verwenden. Verbinden Sie den tatsächlichen 9-Pin-Stecker eines Konsolenkabels mit dem Konsolen-Port des Switch. Verbinden Sie entsprechend den weiblichen Stecker mit einem seriellen Port (COM1, COM2 oder anderer COM-Port) Ihres Computers. Richten Sie die Terminal-Emulations-Software auf Ihr dem Rechner mit den folgenden Parametern ein:

• VT100 Terminal-Emulation
  9600 Bit/s
• Keine Parität (Parity), 8 Datenbits, 1 Stopp-Bit
• Kein "Flow Control" (Datenflusskontrolle)

4 Fehlersuche

PROBLEM	KORREKTURMASSNAHME
Nach Anschluss der Stromversorgung leuchtet keine der LEDs	Stellen Sie safer, dass das mitgelieferte Stromkabel oder Netzteil mit dem damit vorgesehenen Anschluss am Switch, bzw. mit der entsprechenden Stromquelle verbunden ist. Sollte das Problem weiterhin bestehen, haben Sie möglicherweise ein Hardwareproblem. Wenden Sie sich in thisem Fall an ihren Handler.
Bei Anschluss eines Gerätes leuchtet bzw. blinking die LNK/ACT-LED nicht auf.	Stellen Sie safer, dass die angeschlossenen Geräte angeschaltet und ordnungsgemäß mit Ihrrem Switch verbunden sind. Achten Sie auch daraufuf, dass die Netzwerkkarten der angeschlossenen Geräte funktionieren. Überprüfen Sie, ob die Höhe des Netzwerkkabels 100 Meter nicht überschreitet.

1 Introduccion

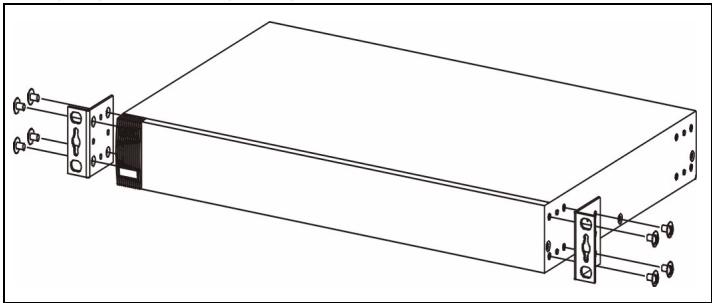

2.2 YctaHOBka B CTOkY
