ES2108G - Switch di rete ZYXEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete non gestito
Numero di porte	8 porte RJ-45 10/100/1000 Mbps
Negoziazione automatica	Sì, ogni porta rileva e regola la velocità e il duplex
Incrocio automatico (MDI/MDI-X)	Sì, tutte le porte supportano l'incrocio automatico
Installazione	Su scrivania o montaggio a rack (kit incluso)
Alimentazione	Adattatore di rete esterno (5V/2A incluso)
Consumo energetico	Max 10 W
Dimensioni (L x P x A)	200 x 130 x 40 mm
Peso	0,5 kg
Indicatori LED	1 LED di alimentazione (PWR), 1 LED per porta (LNK/ACT)
Ventilazione	Passiva, senza ventola
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Cavi di rete supportati	UTP/STP Cat. 5e o superiore, lunghezza max 100 m
Manutenzione e pulizia	Scollegare l'alimentazione prima della pulizia. Utilizzare un panno asciutto e morbido. Non utilizzare liquidi abrasivi.
Sicurezza	Installare su una superficie stabile. Non ostruire le aperture di ventilazione. Utilizzare solo l'adattatore fornito.
Pezzi di ricambio e riparabilità	Nessun pezzo riparabile dall'utente. In caso di guasto, contattare il supporto tecnico ZYXEL.
Informazioni generali	Marca: ZYXEL, Modello: ES2108G, Categoria: Switch di rete non gestito

Domande frequenti - ES2108G ZYXEL

Come installare lo switch ES2108G su una scrivania?

Posizionare lo switch su una superficie piana e stabile. Se sono forniti piedini in gomma, incollarli agli angoli inferiori per evitare vibrazioni. Assicurare una ventilazione di almeno 10 cm davanti e 8 cm dietro l'apparecchio.

Posso montare lo switch in un rack?

Sì, lo switch viene fornito con staffe e viti per montaggio a rack standard EIA. Fissare le staffe sui lati dello switch, quindi avvitare il tutto nel rack utilizzando i fori appropriati.

Quali tipi di cavi di rete utilizzare?

Utilizzare cavi Ethernet a coppie intrecciate non schermati (UTP) o schermati (STP) di categoria 5e o superiore. Per connessioni a 1000 Mbps, è necessario un cavo di categoria 5e con 4 coppie. La lunghezza massima è di 100 metri.

Cosa significa il LED LNK/ACT?

Il LED LNK/ACT si accende in verde quando un dispositivo è collegato e il collegamento è stabilito. Lampeggia quando c'è attività di rete (trasmissione dati). Se non si accende, verificare la connessione e lo stato del dispositivo collegato.

Come collegare l'alimentazione elettrica?

Collegare l'adattatore di rete fornito alla presa di alimentazione dello switch, quindi a una presa elettrica. Il LED PWR dovrebbe accendersi. In caso contrario, verificare la presa e l'adattatore.

Posso utilizzare un cavo incrociato o diritto?

Le porte dello switch ES2108G supportano l'incrocio automatico (Auto MDI/MDI-X). Pertanto è possibile utilizzare indifferentemente un cavo diritto o incrociato per collegare qualsiasi tipo di dispositivo (computer, router, altro switch).

Cosa fare se nessun LED si accende?

Verificare che l'adattatore di alimentazione sia correttamente collegato da entrambi i lati e che la presa elettrica funzioni. Se il problema persiste, contattare il rivenditore o il supporto ZYXEL.

Come pulire lo switch?

Scollegare prima l'alimentazione. Utilizzare un panno morbido e asciutto per pulire la scocca. Non utilizzare liquidi, solventi o prodotti abrasivi.

Quali sono le precauzioni di sicurezza?

Installare lo switch su una superficie stabile e ben ventilata. Non bloccare le aperture di ventilazione. Utilizzare solo l'adattatore di rete fornito. Evitare temperature estreme e umidità.

Posso riparare lo switch da solo?

Lo switch non contiene parti riparabili dall'utente. Non aprirlo. In caso di malfunzionamento, contattare il supporto tecnico ZYXEL o un professionista autorizzato.

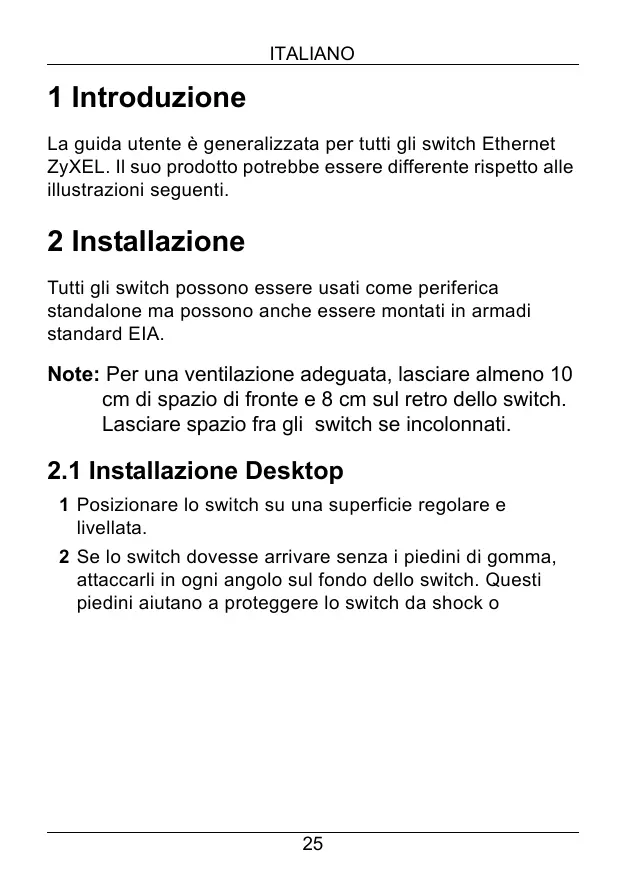

MANUALE UTENTE ES2108G ZYXEL

La guida utente è generalizzata per tutti gli switch Ethernet ZyXEL. Il suo prodotto potrebbe essere differente rispetto alle illustrazioni seguenti.

2 Installazione

Tutti gli switch possono essere usati come periferica standalone ma possonoanche essere montati in armadi standard EIA.

Note: Per una ventilazione adeguata, lasciare almeno 10 cm di spazio di fronte e 8 cm sul retro dello switch. Lasciare spazio fra gli switch se incolonnati.

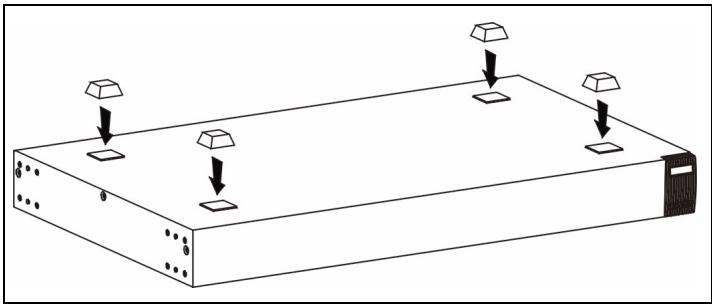

2.1 Installazione Desktop

1 Posizione are lo switch su una superficie regolare e livellata.
2 Se lo switch dovesse arrivare perché i piedini di gomma, attaccarli in agli angolo sul fondo dello switch. Questi piedini aiutano a proteggere lo switch da shock o

vibrazioni e assicurano lo spazio fra le periferiche se incolonnate.

2.2 Installazione in armadio Rack

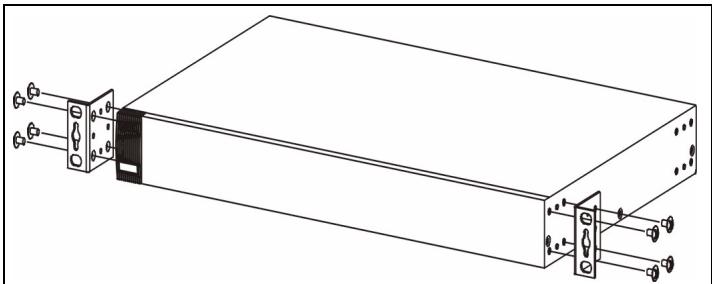

1 Allineare una staffa con i buchi su un lato dello switch e fissarla con viti da staffa più piccole di quella per il montaggio dell'armadio. Similarmete, attaccare le altre staffe.

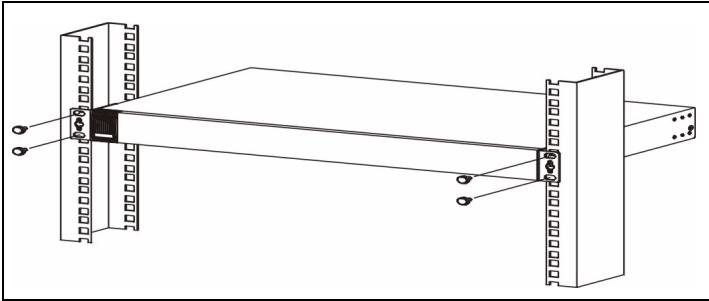

2 Dop aver fissato entrambe le staffe, posizionare lo switch nell'armadio allineando i fori delle staffe con quelli

dell'armadio. Fissare lo switch all'armadio con le viti di montaggio.

3 Collegamenti Hardware

3.1 Porte RJ-45 Auto-negozianti e Auto-invertenti

Le porte dello switch sono auto-negoziani e auto-invertenti. A seconda del modello, le porte possono essere di tipo Fast Ethernet (10/100 Mbps) o Gigabit (10/100/1000 Mbps). Le porte auto-negoziani, inoltre, riconoscono automaticamente la velocità di trasmissione dati e supportano sia la modalità ditrasferimento dati half duplex (solo 10/100 Mbps) sia full duplex. Auto-invertente significa che lo switch più essere collegato ad un computer o a hub utilizzato sia un cavo Ethernet "dritto" che uno "crossover" (incrociato).

3.2 Cavi di rete

Si possono usare cavi a coppiia incrociata non schermati (UTP) o a coppiia incrociata schermati (STP) per port RJ-45. Assicurarsi che la lunghezza dei cavi fra i collegamenti non superi i 100 metri. La segunte tabella descrive i tipi di cavi di rete usati per le diverse velocità di collegamento.

Table 1 Tipi di cavo di rete

SPEED	NETWORK CABLE TYPE
10Mbps	100 Ω 2-pair UTP/STP Categoria 3,4 or 5
100Mbps	100 Ω 2-pair UTP/STP Categoria 5
1000Mbps	100 Ω 4-pair UTP/STP Categoria 5

II LED LNK/ACT dovrebbe illuminarsi quando i dati iniziano ad essere trasmessi fra lo switch e le periferiche collegate.

3.3 Collegamenti di Alimentazione

Collegare un capo del cavo di alimentazione fornito o del trasformatatore ad una presa di corrente adatta. Il LED PWR dovrebbe accendersi se lo switch viene alimentato.

3.4 Porta Console (Solo Switch programmabili)

Se lo switch ha una porta console, si può usare un emulator di controllo locale. Collegare il capo maschio 9-pin del cavo console alla porta console dello switch. Collegare il capo femmina alla porta serialle (COM1, COM2 o altre porte COM) del computer. Configurare il computertramite un software di emulazione di terminale con i seguenti parametri:

• Emulazione di terminale VT100
  9600 bps
• Nessuna parità, 8 bit dati, 1 bit di stop
• Nessun controlo di flusso

4 Analisi dei guasti

PROBLEMIA	AZIONE CORREYTIVA
Nessun LED si accende quando viene collegata l'alimentazione.	Verificare che l'adattatore fornito o il cavo di alimentazione dello switch sia collegato alla presa di corrente. Se il problema persistsiste, potrebbe trattarsi di un guasto hardware. Contatti il suo rivenditore.
Il LED LNK/ACT non si accende o lampeggia quando viene collegata una periferica.	Verificare che la periferica collegata sia accesa e correttamente collegata allo switch. Inoltre, assicurarsi che la schedà di rete sia attiva con i dispositivi collegati. Verificare che i cavi di rete non superino i 100 metri.
