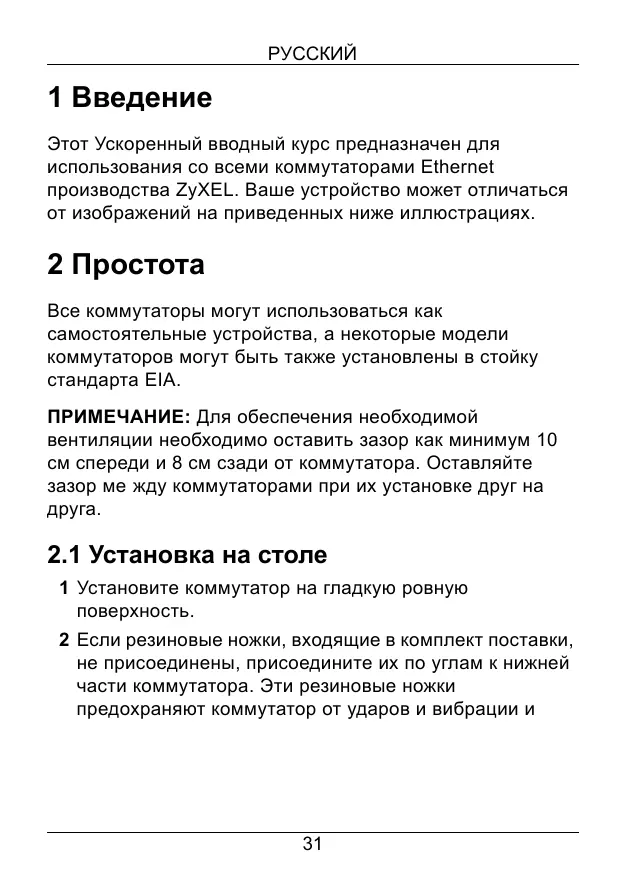

1 Введение Этот Ускоренный вводный курс предназначен для использования со всеми коммутаторами Ethernet производства ZyXEL. Ваше устройство может отличаться от изображений на приведенных ниже иллюстрациях.
2 Простота Все коммутаторы могут использоваться как самостоятельные устройства, а некоторые модели коммутаторов могут быть также установлены в стойку стандарта EIA. ПРИМЕЧАНИЕ: Для обеспечения необходимой вентиляции необходимо оставить зазор как минимум 10 см спереди и 8 см сзади от коммутатора. Оставляйте зазор ме жду коммутаторами при их установке друг на друга.
2.1 Установка на столе 1 Установите коммутатор на гладкую ровную поверхность. 2 Если резиновые ножки, входящие в комплект поставки, не присоединены, присоедините их по углам к нижней части коммутатора. Эти резиновые ножки предохраняют коммутатор от ударов и вибрации и
РУССКИЙ обеспечивают необходимый зазор между устройствами при их установке друг на друга.

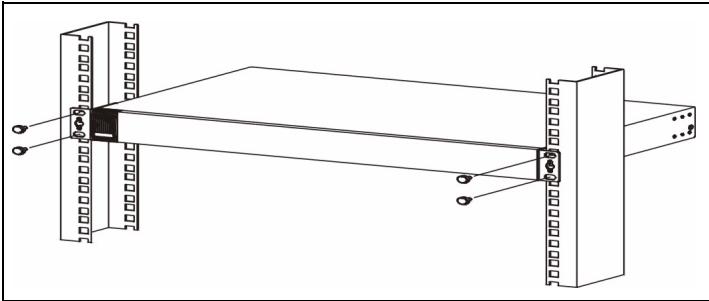

2.2 Установка в стойку 1 Совместите отверстия на одном кронштейне с отверстиями на боковой стороне коммутатора и закрепите кронштейн винтами меньшего размера, чем винты для крепления в стойке. Таким же образом прикрепите второй кронштейн.
2 После присоединения обоих монтажных кронштейнов установите коммутатор в стойку, совместив отверстия 32
РУССКИЙ в кронштейнах с соответствующими отверстиями в стойке. Закрепите коммутатор в стойке с помощью винтов для крепления в стойке.
3 Подключение аппаратных средств 3.1 Порты RJ-45 с автоматическим выбором скорости и распознаванием типа кабеля Порты коммутатора автоматического выбора скорости и автоматического распознавания типа кабеля. В зависимости от модели, это могут быть либо порты Fast Ethernet (10/100 Мбит/с), либо Gigabit (10/100/1000 Мбит/ с). Порты с автоматическим выбором скорости самостоятельно определяют скорость входящего потока данных и в зависимости от этого обеспечивают либо полудуплексный режим (только 10/100 Мбит/с), либо дуплексный режим передачи. Автоматическое
РУССКИЙ распознавание типа кабеля означает, что коммутатор можно подключить к компьютеру или концентратору, используя как прямой, так и перекрестный кабель Ethernet.
3.2 Сетевые кабели Для подключения к портам RJ-45 можно использовать кабели Ethernet типа "неэкранированная витая пара" (UTP) или "экранированная витая пара" (STP). Убедитесь, что длина кабеля между точками подключения не превышает 100 метров. В следующей таблице описаны типы сетевых кабелей, используемых при различных скоростях. Table 1 Типы сетевых кабелей Скорость
100 Ω 2-парный кабель UTP/STP категории 3,4 или
100 Ω 2-парный кабель UTP/STP категории 5
100 Ω 4-парный кабель UTP/STP категории 5
Светодиод LNK/ACT мигает, когда идет обмен данными между коммутатором и подключенным к нему устройством.
3.3 Подключение питания Подсоедините один конец поставляемого шнура питания или адаптер питания к розетке питания коммутатора, а другой конец - к соответствующему источнику питания. Светодиод PWR должен гореть постоянно, если коммутатор получает питание.
3.4 Консольный порт (Только управляемые коммутаторы) Если ваш коммутатор имеет консольный порт, вы можете использовать для локального управления эмулятор терминала. Вставьте 9-контактный разъем консольного кабеля в консольный порт коммутатора. Подключите другой конец кабеля к последовательному порту (COM1, COM2 или к любому другому COM порту) компьютера. На компьютере должна быть установлена программаэмулятор терминала со следующими параметрами: • Эмуляция терминала VT100 • Скорость передачи 9600 бод • Без контроля четности, 8 бит данных, 1 стоп-бит • ез управления потоком
4 Устранение неисправностей Проблема
При включенном питании ни один из светодиодов не горит.
Убедитесь, что поставляемый адаптер питания подсоединен к розетке питания коммутатора и к соответствующему источнику питания. Если проблема не исчезла, возможно, имеет место аппаратная неисправность. Вам следует связаться с продавцом.
Светодиод LNK/ACT не загорается или мигает, когда подключено устройство.
Убедитесь, что подключенное устройство (-а) включено и правильно подключено к коммутатору. Убедитесь, что на подключенных устройствах работают карты Ethernet. Убедитесь, что длина сетевого кабеля не превышает 100 метров.
