Tipo de producto	Switch de red no gestionado
Número de puertos	8 puertos RJ-45 10/100/1000 Mbps
Negociación automática	Sí, cada puerto detecta y ajusta la velocidad y el dúplex
Cruce automático (MDI/MDI-X)	Sí, todos los puertos soportan el cruce automático
Instalación	Sobre escritorio o montaje en rack (kit incluido)
Alimentación	Adaptador de corriente externo (5V/2A incluido)
Consumo eléctrico	Máx. 10 W
Dimensiones (Largo x Profundidad x Altura)	200 x 130 x 40 mm
Peso	0,5 kg
Indicadores LED	1 LED de alimentación (PWR), 1 LED por puerto (LNK/ACT)
Ventilación	Pasiva, sin ventilador
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10% a 90% (sin condensación)
Cables de red compatibles	UTP/STP Cat. 5e o superior, longitud máx. 100 m
Mantenimiento y limpieza	Desconectar la alimentación antes de limpiar. Usar un paño seco y suave. No usar líquidos abrasivos.
Seguridad	Instalar sobre una superficie estable. No obstruir las aberturas de ventilación. Usar únicamente el adaptador incluido.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. En caso de avería, contactar con el soporte técnico de ZYXEL.
Información general	Marca: ZYXEL, Modelo: ES2108G, Categoría: Switch de red no gestionado

Preguntas frecuentes - ES2108G ZYXEL

¿Cómo instalar el switch ES2108G sobre un escritorio?

Coloque el switch sobre una superficie plana y estable. Si se incluyen pies de goma, péguelos en las esquinas inferiores para evitar vibraciones. Asegure una ventilación de al menos 10 cm delante y 8 cm detrás del dispositivo.

¿Puedo montar el switch en un rack?

Sí, el switch se entrega con soportes y tornillos para montaje en rack estándar EIA. Fije los soportes en los lados del switch, luego atornille el conjunto en el rack utilizando los agujeros adecuados.

¿Qué tipos de cables de red usar?

Utilice cables Ethernet de pares trenzados no blindados (UTP) o blindados (STP) de categoría 5e o superior. Para conexiones a 1000 Mbps, se requiere un cable de categoría 5e con 4 pares. La longitud máxima es de 100 metros.

¿Qué significa el LED LNK/ACT?

El LED LNK/ACT se enciende en verde cuando un dispositivo está conectado y el enlace está establecido. Parpadea cuando hay actividad de red (transmisión de datos). Si no se enciende, verifique la conexión y el estado del dispositivo conectado.

¿Cómo conectar la alimentación eléctrica?

Enchufe el adaptador de corriente incluido en la toma de alimentación del switch, luego en un tomacorriente. El LED PWR debe encenderse. Si no es así, verifique el tomacorriente y el adaptador.

¿Puedo usar un cable cruzado o directo?

Los puertos del switch ES2108G soportan el cruce automático (Auto MDI/MDI-X). Por lo tanto, puede usar indistintamente un cable directo o cruzado para conectar cualquier tipo de dispositivo (computadora, enrutador, otro switch).

¿Qué hacer si ningún LED se enciende?

Verifique que el adaptador de alimentación esté correctamente enchufado en ambos lados y que el tomacorriente funcione. Si el problema persiste, contacte a su distribuidor o al soporte de ZYXEL.

¿Cómo limpiar el switch?

Desconecte primero la alimentación. Use un paño suave y seco para limpiar la carcasa. No use líquidos, disolventes ni productos abrasivos.

¿Cuáles son las precauciones de seguridad?

Instale el switch sobre una superficie estable y bien ventilada. No bloquee las aberturas de ventilación. Use únicamente el adaptador de corriente incluido. Evite temperaturas extremas y humedad.

¿Puedo reparar el switch yo mismo?

El switch no contiene ninguna pieza reparable por el usuario. No lo abra. En caso de mal funcionamiento, contacte al soporte técnico de ZYXEL o a un profesional autorizado.

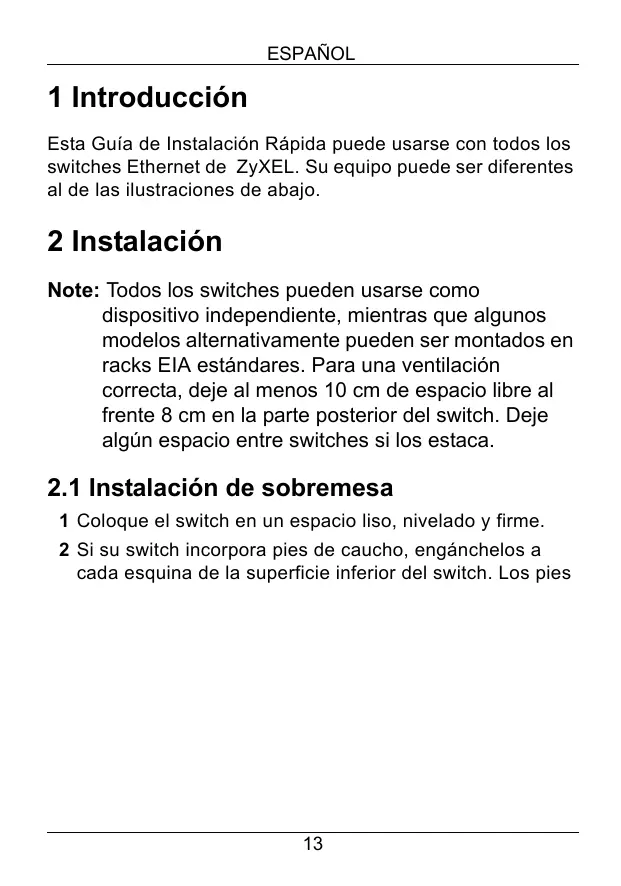

MANUAL DE USUARIO ES2108G ZYXEL

Esta Guía de Instalación Rápida puede usarse con todos los switches Ethernet de ZyXEL. Su equipo pueda ser differsentes al de las ilustraciones de abajo.

2 Instalación

Note: Todos los switches peuvent usarse como dispositivo independiente,@m间隙 que algunos modelosalternativamente poder ser montados en racks EIA estandares. Para una ventilacion correcta,deje al menos 10 cm de espacio libre al frente 8 cm en la parte posterior del switch. Deje algin espacio entre switches si los estaca.

2.1 Instalación de sobremesa

1 Cologne el switch en un espacio liso, nivelado y firme.

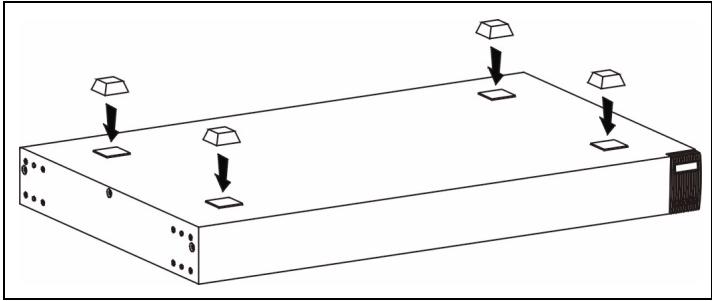

2 Si su switch incorpora pies de caucho, enganchelos a cada esquina de la superficie inferior del switch. Los pies

ESPANOL

de caucho protegen el switch de golpes o vibraciones y crean un espacio entre dispositivos en caso de estacar.

2.2 Instalación en Rack

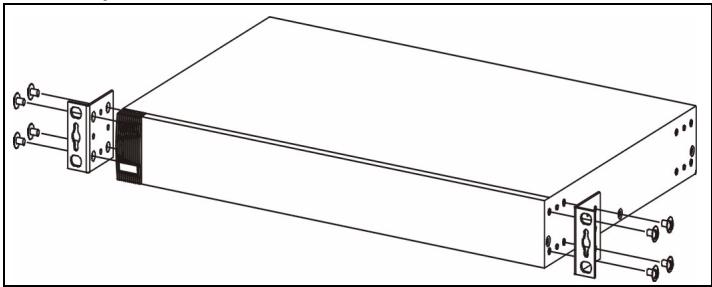

1 Alinee uno de los anclajes con los agujeros en un lado del switch y fijelo con los tornillos. Haga lo mesmo con el除外 anclaje en el除外 lado del switch.

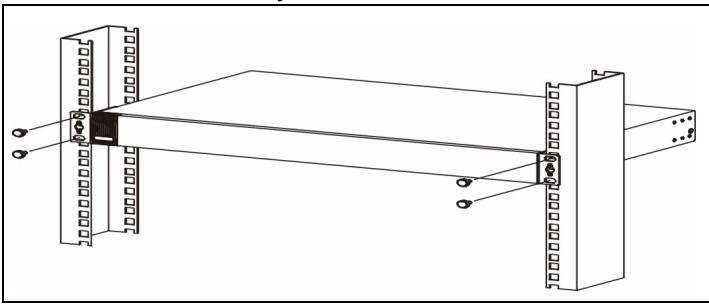

2 Después de colocar los dos anclajes posicione el switch en el rack alineando apropiamente los agujeros de los

anclajes con los agujeros del rack. Fije el switch al rack con los tornillos de fjacion al rack.

3 Conexiones Hardware

3.1 Puerto 10Base-T/100Base-TX RJ-45 autonegociables, (MDI/MDIX) autodetectables

Su switch incorpora puertos RJ-45 10/100/1000 Mbps con auto negotiation, lo que permitte que el switch detecte la velocidad de transmisión entrada yJKLM automaticamente sin intervencion de configuracion manual. Elo permitte transferencias de datos 10/100/1000 Mbps tanto en modo half-duplex como en modo full-duplex. La auto detec tion permitted connectarse a un PC o hub usingo tanto un cable Ethernet directo como cruzado.

3.2 Cables de red

Puede usar cables Ethernet de pares trenzados (UTP) o pares trenzados apantallados (STP) para los puertos RJ-45. Asegúrese de que la longitud de los cables no supera los 100 metros (328 pies). La",[sicuente] tabla describe los temas de cable usados para las differentes velocidades de conexión.

Table 1 Tipos de cables de red

VELOCIDAD	TIPO DE CABLE DE RED
10Mbps	100 Ω 2-pares UTP/STP Categoría 3,4 o 5
100Mbps	100 Ω 2-pares UTP/STP Categoría 5
1000Mbps	100 Ω 4-pares UTP/STP Categoría 5

El LED LNK/ACT deben parpáear cuando se envíñan o reciben datos entre su switch yotiros dispositivos.

3.3 Conexión de alimentación

Conecte un extremo del cable de alimentacion o adaptador de alimentacion suministrado a la connexion de alimentacion del switch y el other extremo a la toma de corriente apropiada. El LED PWR debe permanecer encendido si el switch esta recibiendo alimentacion.

3.4 Puerto consola (Solo switches gestionables)

Si su switchiene puerto consola peutecusar un emulatorader de terminal para gestion local. Conecte el extremo macho de 9 pines del cable consola al puerto consola del switch. Conecte el extremo hembra al puerto serie (COM1, COM2 o other puerto COM) de su ordinador. Configure el puerto series de su ordinador con un software emulatorader de terminal con los siguientes parámetros:

• emulator de terminal VT100
  9600 bps
• Sin paridad, 8 bits de datos, 1 bit de parada
• Sin control de flujo

4 Soluciones de problemas

PROBLEMA	ACCION
Ningún LED está activo y el cable de alimentación está conectado.	Verifique que el cable de alimentación o cable adaptador de alimentación está conectado al conductor de alimentación del switch y a la toma de alimentación adecuada. Si el error persististe seguramente debe tener un problema de hardware, contacte con su distribuidor.
El LED LNK/ACT no se enciende y no parpadea cuando el switch está encendido.	Verifique que los dispositivos connectados estén encendidos y correctamente connectados a su switch. también asegúrese de que las tarjetas Ethernet de los dispositivos connectados funciona con correctamente. Verifique que los cables de red no superan los 100 metros.
