| Intitulé | Détails |
|---|---|
| Type de produit | Switch Ethernet non manageable |
| Nombre de ports | 8 ports 10/100 Mbps |
| Normes Ethernet | IEEE 802.3, IEEE 802.3u |
| Alimentation électrique | Alimentation externe, 5V DC |
| Dimensions approximatives | 220 x 130 x 30 mm |
| Poids | 0.9 kg |
| Fonctions principales | Auto-négociation, support de la fonction d'alimentation par Ethernet (PoE) sur certains modèles |
| Température de fonctionnement | 0 à 50 °C |
| Humidité de fonctionnement | 10% à 90% sans condensation |
| Entretien et nettoyage | Nettoyage régulier avec un chiffon doux, éviter l'exposition à l'humidité |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces de rechange disponibles chez le fabricant |
| Garantie | 2 ans |
| Certifications | CE, FCC, RoHS |
FOIRE AUX QUESTIONS - ES2108G ZYXEL
Téléchargez la notice de votre Switch réseau au format PDF gratuitement ! Retrouvez votre notice ES2108G - ZYXEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ES2108G de la marque ZYXEL.
MODE D'EMPLOI ES2108G ZYXEL

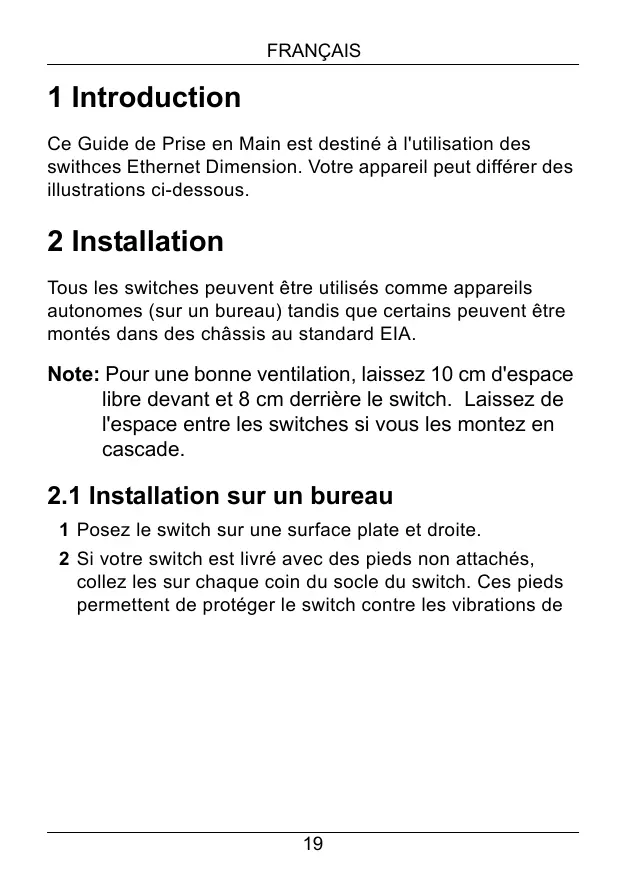

1 Introduction Ce Guide de Prise en Main est destiné à l'utilisation des swithces Ethernet Dimension. Votre appareil peut différer des illustrations ci-dessous.
Tous les switches peuvent être utilisés comme appareils autonomes (sur un bureau) tandis que certains peuvent être montés dans des châssis au standard EIA.
Note: Pour une bonne ventilation, laissez 10 cm d'espace libre devant et 8 cm derrière le switch. Laissez de l'espace entre les switches si vous les montez en cascade.
2.1 Installation sur un bureau

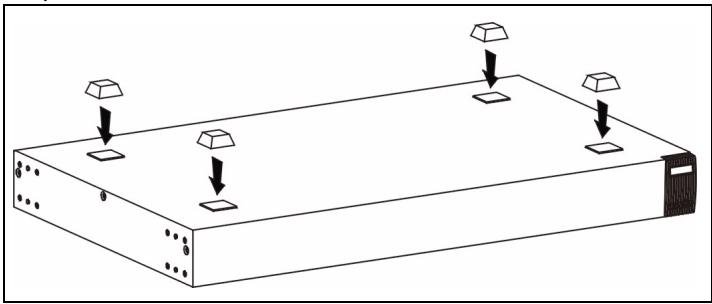

1 Posez le switch sur une surface plate et droite. 2 Si votre switch est livré avec des pieds non attachés, collez les sur chaque coin du socle du switch. Ces pieds permettent de protéger le switch contre les vibrations de
FRANÇAIS chocs et assurent l'espace nécessaire si vous montez plusieurs switches en cascade.
2.2 Installation en Châssis

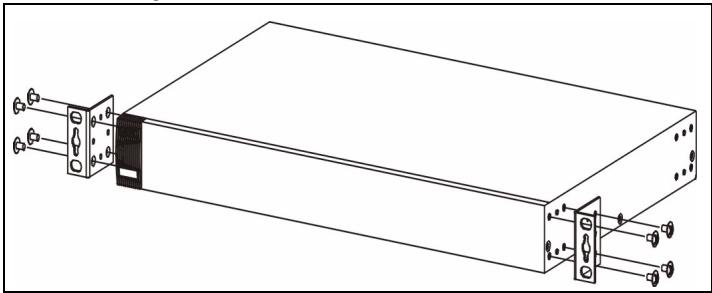

1 Placez un angle sur les trous d'un côté du switch, et fixez le avec les vis, qui sont plus petites que les vis de montage en châssis. De la même manière, attachez l'autre angle.

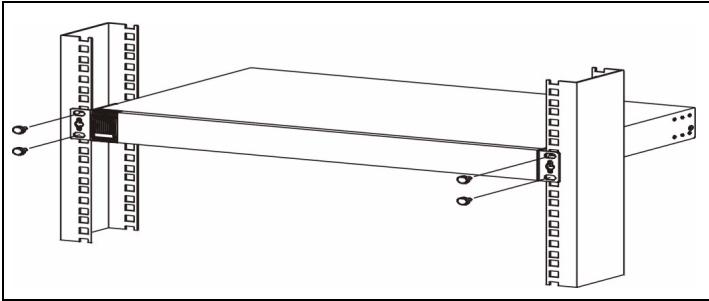

2 Après avoir attaché les deux angles, positionnez le switch dans le châssis, en alignant les trous des angles avec les
FRANÇAIS trous appropriés sur le châssis. Fixez le switch sur le châssis avec les vis de montage en châssis.
3 Connexions Matérielles
3.1 Ports RJ-45 à négociation et croisement automatiques Votre switch est livré avec des ports à négociation et croisement automatiques. Selon le modèle, ces ports sont des ports soit fast Ethernet (10/100 Mbps), soit Gigabit (10/ 100/1000 Mbps). Les ports à négociation automatique peuvent détecter la vitesse des transmissions entrantes, et autoriser soit le mode de transfert half duplex (10/100 Mbps seulement), soit le mode de transfert full duplex. Le croisement automatique signifie que vous pouvez connecter le switch à un ordinateur ou un hub, en utilisant soit un câble Ethernet droit, soit un câble Ethernet croisé.
Vous pouvez utiliser des câbles Ethernet paire de cuivre non blindés (UTP) ou blindés (STP) pour les ports RJ-45. Assurez vous que la longueur entre les connexions ne dépasse pas 100 mètres. Le tableau suivant décrit les types de câbles réseau utilisés pour différentes vitesses de connexions. Table 1 Types de Câbles Réseau
VITESSE La LED LNK/ACT doit clignoter lorsque des données sont transmises entre votre switch et un appareil connecté.
3.3 Connexion du Courant
Connectez une extrémité du câble courant ou de l'adaptateur d'alimentation fourni sur la prise courant du switch, et l'autre extrémité sur la prise de courant appropriée. La LED PWR doit être allumée si le switch reçoit du courant.
3.4 Port Console (Switches Manageables
Uniquement) Si votre switch a un port console, vous pouvez utiliser un émulateur de terminal pour la gestion locale. Connectez l'extrémité mâle 9 broches d'un câble console sur le port console de votre switch. Connectez l'extrémité femelle sur un port série (COM1, COM2 ou autre port COM) de votre ordinateur. Configurez l'ordinateur avec un logiciel d'émulation de terminal sur les paramètres suivants: • Emulation de Terminal VT100 • 9600 bps • Sans parité, 8 bits de données, 1 bit d'arrêt • Aucun contrôle de flux
4 Résolution d'Erreurs
PROBLEME ACTION CORRECTIONNELLE Aucune des
LEDs est allumée lorsque le courant est connecté.
Vérifiez que le câble ou l'adaptateur d'alimentation fourni est correctement branché sur la prise du switch et la prise
électrique. Si l'erreur persiste, vous avez peut-être un problème matériel, veuillez alors contacter votre revendeur local.
ACT ne s'allume pas ou ne clignote pas lorsqu'un appareil est connecté.
Vérifiez que les appareils connectés sont allumés et bien connectés sur votre switch.
Assurez vous également que les cartes Ethernet des appareils connectés fonctionnent correctement. Vérifiez que votre câble réseau ne dépasse pas 100 mètres.
