MANUALE UTENTE ES-2024 ZYXEL

Dimension Ethernet Switches

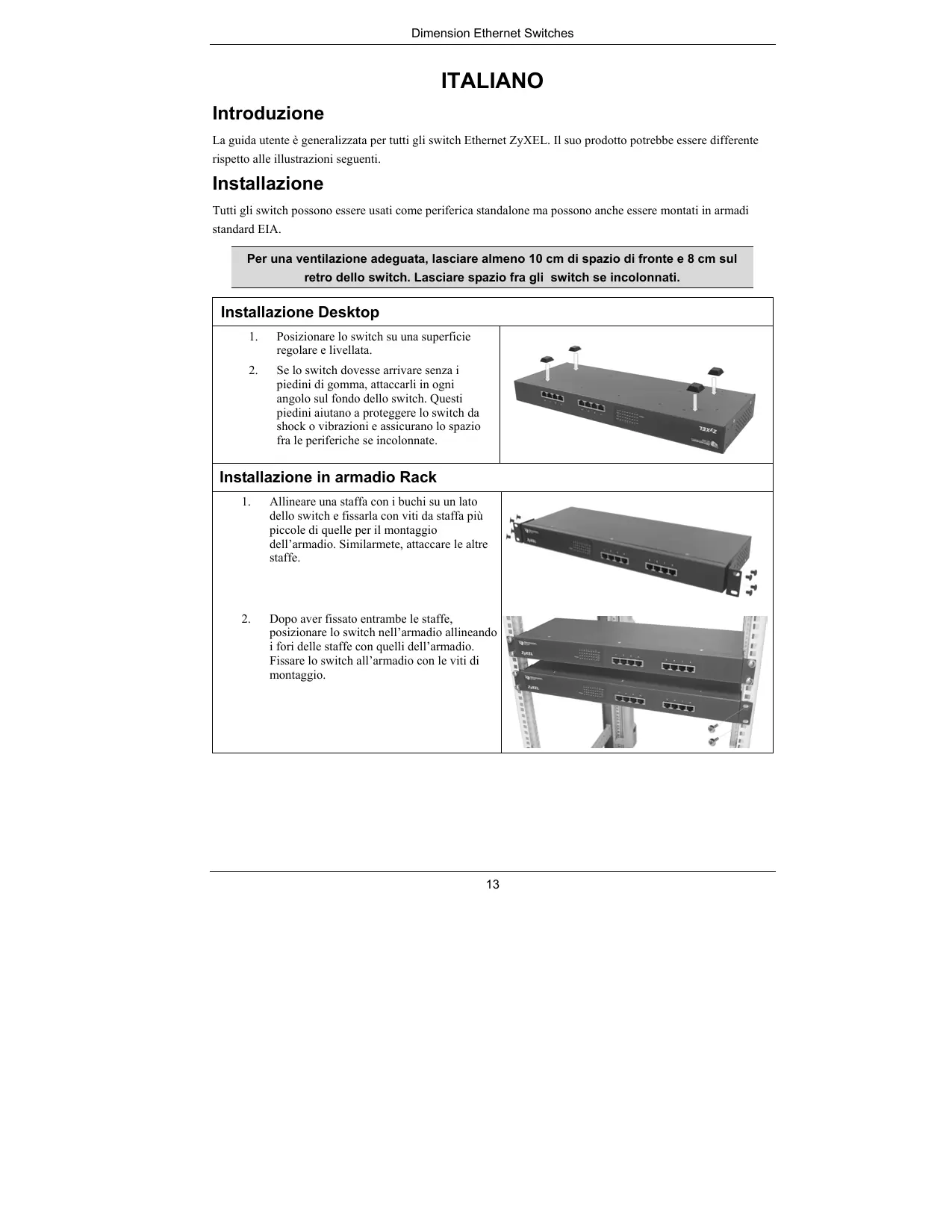

ITALIANO Introduzione

La guida utente & generalizzata per tutti gli switch Ethernet ZyXEL. Il suo prodotto potrebbe essere differente

rispetto alle illustrazioni seguenti.

Tutti gli switch possono essere usati come periferica standalone ma possono anche essere montati in armadi standard EIA.

one adeguata, lasciare almeno 10 cm di spazio di fronte e 8 cm sul

retro dello switch. Lasciare spazio fra gli switch se incolonnati.

Installazione Desktop

Posizionare lo switch su una superficie regolare e livellata.

Se lo switch dovesse arrivare senza i piedini di gomma, attaccarli in ogni angolo sul fondo dello switch. Questi piedini aiutano a proteggere lo switch da shock o vibrazioni e assicurano lo spazio fra le periferiche se incolonnate.

Installazione in armadio Rack

Allineare una staff con i buchi su un lato dello switch e fissarla con viti da staffa più piccole di quelle per il montaggio dell’armadio. Similarmete, attaccare le altre safe.

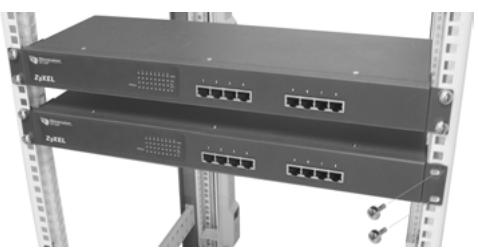

Dopo aver fissato entrambe le stafïe, posizionare Lo switch nell’armadio allincando i fori delle staff con quelli dell’armadio. Fissare lo switch all’armadio con le viti di montaggio.

Dimension Ethernet Switches

Collegamenti Hardware

Porte RJ-45 Auto-negozianti e Auto-invertenti

Le porte dello switch sono auto-negozianti e auto-invertenti. À seconda del modello, le porte possono essere di tipo Fast Ethernet (10/100 Mbps) o Gigabit (10/100/1000 Mbps). Le porte auto-negozianti, inoltre, riconoscono automaticamente la velocità di trasmissione dati e supportano sia la modalità di trasferimento dati half duplex solo 10/100 Mbps) sia full duplex. Auto-invertente significa che lo switch pud essere collegato ad un computer © a hub utilizzando sia un cavo Ethernet “dritto” che uno “crossover” (incrociato).

Si possono usare cavi a coppia incrociata non schermati (UTP) o a coppia incrociata schermati (STP) per port RI-45. Assicurarsi che la lunghezza dei cavi fra i collegamenti non superi i 100 metri. La seguente tabella descrive i tipi di cavi di rete usati per le diverse velocità di collegamento.

Tavola 1 Tipi di cavo di rete

VELOCITA' TIPI DI CAVO DI RETE 10Mbps 1000 2-pair UTP/STP Categoria 3,4 or 5 100Mbps 1000 2-pair UTP/STP Categoria 5 1000Mbps 1000 4-pair UTP/STP Categoria 5 11 LED LNK/ACT dovrebbe illuminarsi quando i dati iniziano ad essere trasmessi fra lo switch e le periferiche collegate. Collegamenti di Alimentazione

Collegare un capo del cavo di alimentazione fornito o del trasformatore ad una presa di corrente adatta. 11 LED PWR dovrebbe accendersi se lo switch viene alimentato.

Porta Console (Solo Switch programmabili)

Se lo switch ha una porta console, si puô usare un emulatore di controllo locale. Collegare il capo maschio 9- pin del cavo console alla porta console dello switch. Collegare il capo femmina alla porta seriale (COMI, COM2 0 altre porte COM) del computer. Configurare il computer tramite un software di emulazione di terminale con i seguenti parametri:

> Emulazione di terminale VT100

> Nessuna parità, 8 bit dati, 1 bit di stop

> Nessun controllo di flusso

Dimension Ethernet Switches

PROBLEMA AZIONE CORREYTIVA Nessun LED si laccende quando viene collegata l'alimentazione.

Verificare che l'adattatore fornito o il cavo di alimentazione dello switch sia collegato alla presa di corrente. Se il problema persiste, potrebbe trattarsi di un guasto hardware. Contatti il suo rivenditore.

I LED LNK/ACT non si laccende o lampeggia quand viene collegata una periferica.

Verificare che la periferica collegata sia accesa e correttamente collegata Allo switch. Inoltre, assicurarsi che la scheda di rete sia attiva con i dispositivi collegati. Verificare che i cavi di rete non superino i 100 metri.

Switches Ethernet Dimension
