FRANÇAIS Introduction
Ce Guide de Prise en Main est destiné à l’utilisation des swithces Ethernet Dimension. Votre appareil peut
différer des illustrations ci-dessous.
Tous les switches peuvent être utilisés comme appareils autonomes (sur un bureau) tandis que certains peuvent être montés dans des châssis au standard EIA.
Pour une bonne ventilation, laissez 10 cm d'espace libre devant et 8 cm der switch. Laissez de l’espace entre les switches si vous les montez en cascade.
Installation sur un bureau
1. Posez le switch sur une surface plate et droite. -
2. Si votre switch est livré avec des pieds non = attachés, collez les sur chaque coin du socle du switch. Ces pieds permettent de protéger le switch contre les vibrations de chocs et assurent l’espace nécessaire si vous montez plusieurs switches en cascade.

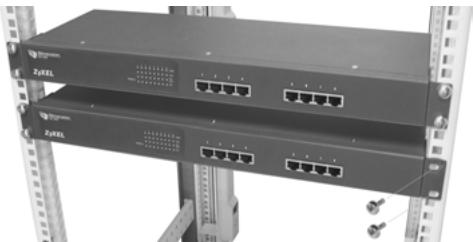

Installation en Châssis
1. Placez un angle sur les trous d’un côté du switch, et fixez le avec les vis, qui sont plus |,» petites que les vis de montage en châssis. De la même manière, attachez l’autre angle.
2. Après avoir attaché les deux angles, positionnez le switch dans le châssis, en alignant les trous des angles avec les trous appropriés sur le châssis. Fixez le switch sur le châssis avec les vis de montage en châssis.
Switches Ethernet Dimension
Connexions Matérielles
Ports RJ-45 à négociation et croisement automatiques
Votre switch est livré avec des ports à négociation et croisement automatiques. Selon le modèle, ces ports sont st Ethernet (10/100 Mbps), soit Gigabit (10/100/1000 Mbps). Les ports à négociation automatique peuvent détecter la vitesse des transmissions entrants, et autoriser soit le mode de transfert half
duplex (10/100 Mbps seulement), soit le mode de transfert full duplex. Le croisement automatique signifie que vous pouvez connecter le switch à un ordinateur où un hub, en utilisant soit un câble Ethernet droit, soit un câble Ethernet croisé.
Vous pouvez utiliser des câbles Ethernet paire de cuivre non blindés (UTP) ou blindés (STP) pour les ports RJ- 45. Assurez vous que la longueur entre les connexions ne dépasse pas 100 mètres. Le tableau suivant décrit les types de câbles réseau utilisés pour différentes vitesses de connexions.
Tableau 1 - Types de Câbles Réseau
VITESSE TYPE DE CABLE RESEAU 10Mbps 1000 2-paires UTP/STP Categorie 3,4 or 5 100Mbps 1000 2-paires UTP/STP Categorie 5
1000Mbps 100 4-paires UTP/STP Categorie 5
La LED LNK/ACT doit clignoter lorsque des données sont transmises entre votre switch et un appareil
connecté Connexion du Courant
Connectez une extrémité du câble courant ou de l'adaptateur d'alimentation fourni sur la prise courant du switch, et l’autre extrémité sur la prise de courant appropriée. La LED PWR doit être allumée si le switch reçoit du courant.
Port Console (Switches Manageables Uniquement)
Si votre switch a un port console, vous pouvez utiliser un émulateur de terminal pour la gestion locale. Connectez l'extrémité mâle 9 broches d’un câble console sur le port console de votre switch. Connectez l'extrémité femelle sur un port série (COM1, COM2 ou autre port COM) de votre ordinateur. Configurez l'ordinateur avec un logiciel d’émulation de terminal sur les paramètres suivants : > Emulation de Terminal VT100 > Sans parité, 8 bits de données, 1 bit > 9600 bps d'arrêt > Aucun contrôle de flux
PROBLEME ACTION CORRECTIONNELLE Aucune des LEDS est allumée lorsque le courant est connecté.
Vérifiez que le câble ou l'adaptateur d'alimentation fourni est correctement branché sur la prise du switch et la prise électrique. Si l'erreur persiste, vous avez peut-être un problème matériel, veuillez alors contacter votre revendeur local.
La LED LNK/ACT ne s'allume pas ou ne clignote pas lorsqu'un appareil est connecté.
Vérifiez que les appareils connectés sont allumés et bien connectés sur votre switch. Assurez vous également que les cartes Ethernet des appareils connectés fonctionnent correctement. Vérifiez que votre câble réseau ne dépasse pas 100 mètres.
