Loại sản phẩm	Bộ mở rộng cảm biến hình ảnh cho máy ảnh
Thương hiệu và model	Sony CBK-3621XS
Trọng lượng đầu máy ảnh	Khoảng 0,54 kg (1 lb 3,0 oz)
Trọng lượng đầu với bộ chuyển đổi ngàm PL	Khoảng 1,05 kg (2 lb 5,0 oz)
Trọng lượng cáp rời (4,5 m)	Khoảng 0,86 kg (1 lb 14,3 oz)
Trọng lượng bộ chuyển đổi thân máy	Khoảng 0,36 kg (12,7 oz)
Tiêu thụ điện	Khoảng 15 W tối đa (5.5K 2.39:1 120 FPS)
Nhiệt độ hoạt động	0 °C đến 40 °C (32 °F đến 104 °F)
Nhiệt độ bảo quản	-20 °C đến +60 °C (-4 °F đến +140 °F)
Khoảng cách mở rộng tối đa	Lên đến 12 m (39,4 ft) với tùy chọn CBK-12C3621
Bộ lọc ND tương thích	9 bộ lọc có thể thay đổi: Clear, 0.3, 0.6, 0.9, 1.2, 1.5, 1.8, 2.1, 2.4
Ngàm ống kính	Ngàm PL và ngàm E (tương thích Cooke /i)
Cảm biến hình ảnh	CMOS 8.6K (giống MPC-3628)
Cổng vào/ra	24 V IN (Fischer 3 chân), 24 V OUT (Fischer 3 chân), LENS META IN (LEMO 4 chân)
Nguồn điện ngoài	24 V DC qua cổng 24 V IN; đầu ra 24 V cho servo ống kính
Đầu vào siêu dữ liệu ống kính	Giao thức Cooke/i, RS-232C
Chiều dài cáp rời	4,5 m (14,8 ft) tiêu chuẩn
Bảo dưỡng và vệ sinh	Vải mềm khô; không dùng cồn hoặc dung môi; cho bộ lọc ND: bàn chải mềm hoặc máy thổi
Tuổi thọ quạt	Khoảng 5 năm (8h/ngày, 25 ngày/tháng) – phụ tùng tiêu hao
Tuổi thọ công tắc ND	Khoảng 5 năm
An toàn	Sản phẩm laser loại 1 (IEC 60825-1:2014); không sử dụng trong môi trường gia đình
Phụ kiện đi kèm	9 bộ lọc ND, đệm (tròn và hình tròn 1/3), nắp ống kính PL và E, ốc vít, hướng dẫn sử dụng, bảo hành
Tương thích máy ảnh	MPC-3628/MPC-3626 (phần mềm V4.0 trở lên)

Câu hỏi thường gặp - CBK-3621XS SONY

Làm thế nào để gắn CBK-3621XS vào máy ảnh?

Tắt máy ảnh và đợi 30 phút. Tháo khối cảm biến hình ảnh khỏi thân máy, gắn bộ chuyển đổi thân máy bằng ốc vít lục giác (mô-men xoắn 1,4 N·m), sau đó gắn bộ thu cáp rời và bộ thu phát lên đầu máy ảnh. Siết chặt tất cả các ốc vít.

Những loại bộ lọc ND nào tương thích?

Chín bộ lọc ND có thể thay đổi: Clear, 0.3, 0.6, 0.9, 1.2, 1.5, 1.8, 2.1, 2.4. Chúng được lắp vào khe dành riêng.

Làm thế nào để lắp hoặc tháo bộ lọc ND?

Mở nắp khối khe bằng cách đẩy khóa sang phải, sau đó công tắc MỞ. Bộ lọc nhô ra nhẹ; ấn nhẹ để tháo hoàn toàn. Để lắp, đặt bộ lọc với tên hướng về phía trước cho đến khi nghe tiếng click, đóng nắp và khóa lại.

Tôi có thể sử dụng những ống kính nào với bộ kit này?

Ống kính ngàm PL hoặc ngàm E, bao gồm ống kính Cooke /i có siêu dữ liệu. Đảm bảo cấu hình Lens Configuration trên máy ảnh.

Làm thế nào để cấp nguồn cho thiết bị?

Nguồn điện ngoài 24 V DC được kết nối qua cổng 24 V IN (Fischer 3 chân). Cổng 24 V OUT có thể cung cấp tới 2 A cho servo ống kính. Lưu ý sụt áp trên cáp.

Phải làm gì nếu xuất hiện các đốm trắng trên hình ảnh?

Đây là hiện tượng bình thường do cảm biến CMOS, đặc biệt ở nhiệt độ cao hoặc độ lợi cao. Điều này không chỉ ra lỗi.

Làm thế nào để vệ sinh thiết bị?

Sử dụng vải mềm khô cho bên ngoài. Đối với bộ lọc ND, bàn chải mềm hoặc máy thổi. Không dùng cồn hoặc dung môi. Tránh máy thổi khí hoặc máy hút áp suất cao.

Tuổi thọ của quạt là bao lâu và khi nào cần thay thế?

Quạt có tuổi thọ khoảng 5 năm (8h/ngày, 25 ngày/tháng). Đây là phụ tùng tiêu hao; liên hệ đại lý để thay thế.

Tôi cần tuân thủ các biện pháp phòng ngừa an toàn nào?

Không sử dụng trong môi trường gia đình. Tránh tiếp xúc trực tiếp với ánh nắng mặt trời. Không chặn các lỗ thông gió. Không sử dụng dụng cụ quang học với sản phẩm laser (loại 1). Ngắt kết nối khi có giông bão.

Tìm bảo hành và điều kiện ở đâu?

Bảo hành có giới hạn của Sony có sẵn tại www.sony.com/psa/warranty. Giữ lại hướng dẫn sử dụng và bảo hành đi kèm.

HƯỚNG DẪN NGƯỜI DÙNG CBK-3621XS SONY

Hướng dẫn vận hành VN

Hướng dẫn vận hành

CBK-3621XS

In tại Nhật Bản

Trước khi sử dụng thiết bị, vui lòng đọc kỹ tài liệu hướng dẫn này và giữ lại để tham khảo sau này.

Thận trọng khi sử dụng

• Camera phải được cập nhật lên phiên bản phần mềm sau hoặc mới hơn để sử dụng thiết bị này. MPC-3628/MPC-3626: V4.0 trở lên. Ngắt kết nối thiết bị và lắp lại camera về trạng thái bình thường trước khi cập nhật.
• Không để thiết bị ở nơi tiếp xúc trực tiếp với ánh nắng mặt trời. Ánh nắng mặt trời có thể chiếu thẳng vào các vật thể xung quanh và gây cháy. Nếu không thể tránh được việc để thiết bị tiếp xúc trực tiếp với ánh nắng mặt trời, hãy luôn gắn nắp ống kính.
• Nếu bạn đột ngột đưa thiết bị từ nơi lạnh sang nơi ẩm hoặc nếu nhiệt độ xung quanh tăng đột ngột thì hơi ẩm có thể hình thành trên mặt ngoài và/hoặc mặt trong của thiết bị. Hiện tượng này gọi là ngưng tụ hơi nước. Nếu hiện tượng này xảy ra, trước khi vận hành thiết bị, hãy tắt thiết bị và đợi cho đến khi không còn hơi nước ngưng tụ. Vận hành thiết bị khi vẫn còn hiện tượng ngưng tụ có thể làm hỏng thiết bị.
• Tuổi thọ của công tắc phát hiện kính lọc ND là khoảng 5 năm.
• Việc sử dụng thiết bị có bụi bẩn bám vào đầu nối giữa phần thân camera và khối cảm biến có thể gây ra lỗi hoặc trục trặc. Khi bảo quản, hãy cẩn thận không để bụi bẩn tích tụ.
• Quạt là một bộ phận tiêu hao sẽ cần được thay thế định kỳ. Khi hoạt động ở nhiệt độ phòng, chu kỳ thay thế thông thường sẽ là khoảng 5 năm (8 giờ mỗi ngày; 25 ngày mỗi tháng). Nếu sử dụng vượt quá tần suất sử dụng bình thường trên, vòng đời có thể giảm tương ứng. Tuy nhiên, chu kỳ thay thế này chỉ là một hướng dẫn chung và không ngụ ý rằng bộ phận này đảm bảo có vòng đời sử dụng như vậy. Để biết chi tiết về việc thay thế các bộ phận, hãy liên hệ với đại lý của bạn.

Để ngăn chặn nhiễu điện tử từ các thiết bị liên lạc di động

Việc sử dụng điện thoại di động và các thiết bị liên lạc khác gần thiết bị này có thể dẫn đến sự cố và nhiễu tín hiệu âm thanh và hình ảnh.

Bạn nên tắt nguồn của các thiết bị liên lạc di động gần thiết bị này.

Hiện tượng cảm biến hình ảnh của máy ảnh CMOS

Lưu ý

Các hiện tượng sau đây có thể xảy ra trong hình ảnh là đặc trưng của cảm biến hình ảnh. Những vấn đề này không phải sự cố.

Đốm trắng

Mặc dù cảm biến hình ảnh được sản xuất bằng công nghệ chính xác cao, nhưng trong một số trường hợp hiếm gặp, màn hình có thể xuất hiện các đốm trắng mịn do tia vũ trụ, v.v.

Điều này liên quan đến nguyên tắc của cảm biến hình ảnh và không phải là một sự cố.

Các đốm trắng đặc biệt có xu hướng xuất hiện trong các trường hợp sau:

- Khi hoạt động ở nhiệt độ môi trường cao

- Khi bạn đã tăng độ lợi (độ nhạy)

Nhấp nháy

Nếu chụp dưới ánh sáng từ đèn huỳnh quang, đèn natri, đèn hơi thủy ngân hoặc đèn LED, màn hình có thể nhấp nháy hoặc màu sắc có thể thay đổi.

Lưu ý liên quan đến kính lọc ND

• Phương pháp làm sạch: Loại bỏ bụi bẩn trên bề mặt bằng bàn chải mềm hoặc máy thổi khí. Nếu bề mặt quá bẩn, làm ẩm vải mềm hoặc giấy lau ống kính bằng dung dịch vệ sinh ống kính và nhẹ nhàng lau bề mặt.
• Phương pháp bảo quản: Bảo quản trong hộp đựng kính lọc ND.
• Việc để kính lọc ND tiếp xúc trực tiếp với ánh sáng mặt trời trong thời gian dài có thể làm giảm đặc tính và hiệu suất.

Tính năng

CBK-3621XS là bộ mở rộng hình ảnh có thể được kết nối với MPC-3628/MPC-3626 (được bán riêng).

Tiện ích mở rộng có thể được sử dụng trong nhiều tình huống chụp khác nhau mà không làm giảm hiệu suất của hình ảnh.

- Mở rộng lên tới 12 m

CBK-3621XS gắn giữa MPC-3628/MPC-3626 và khối hình ảnh để mở rộng khối thêm khoảng 4,5 m. Bạn cũng có thể mở rộng đến 12 m bằng cách gắn CBK-12C3621 (tùy chọn).

- Hỗ trợ kính lọc ND loại chèn thêm

Hỗ trợ chín loại kính lọc ND có thể thay đổi (Clear, 0.3, 0.6, 0.9, 1.2, 1.5, 1.8, 2.1, 2.4).

- Hỗ trợ ống kính ngàm PL/ngàm E

Thiết bị có thể được sử dụng với ống kính ngàm PL hoặc ngàm E. Thiết bị này đỡ các ống kính tương tự như MPC-3628/MPC-3626.

- Hỗ trợ kết nối với thiết bị bên ngoài

Ngoài tín hiệu hình ảnh, tiện ích này còn chuyển tiếp nguồn 24 V đến khối hình ảnh có thể được sử dụng để cấp nguồn cho secvô ống kính.

- Hỗ trợ nhập siêu dữ liệu ống kính

Thông tin về ống kính có thể thu được bằng cách nhập siêu dữ liệu ống kính từ nguồn bên ngoài.

- Được trang bị cảm biến hình ảnh CMOS 8.6K

Được trang bị cảm biến hình ảnh giống như MPC-3628, cho phép vận hành thiết bị dưa trên cải đặt của MPC-3628.

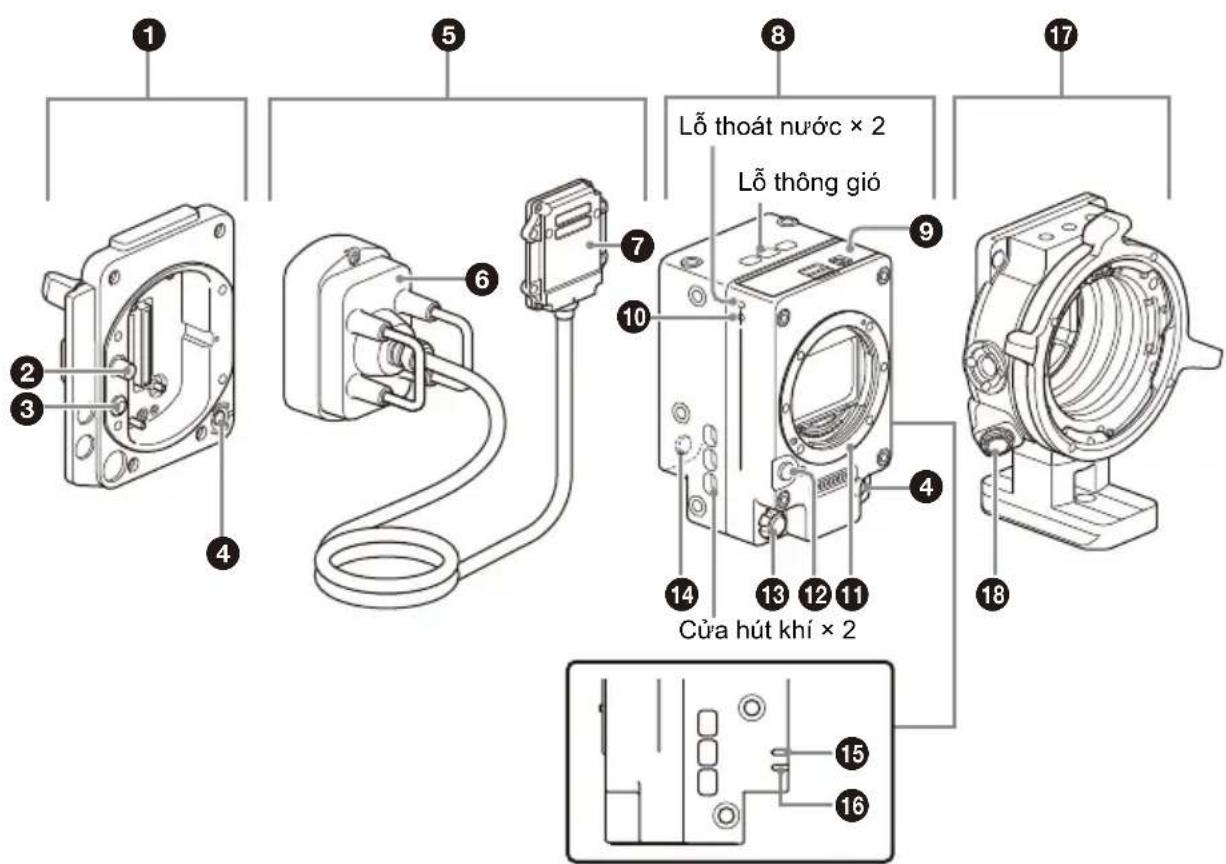

Vị trí và chức năng của các bộ phận

① Bộ chuyển đổi phần thân camera Bộ chuyển đổi gắn vào phần thân camera để mở rộng khối hình ảnh. ② Đầu nối MONITOR IN (Loại BNC) Không hỗ trợ. ③ Đầu nối 24 V IN (Fischer 3 chân) Đầu nối đầu vào nguồn điện DC cung cấp nguồn điện bên ngoài cho bộ chuyển đổi khối hình ảnh. ④ Nút ASSIGN (có thể gán) 3 Chuyển đổi chức năng được gán giữa bật/tắt hoặc kích hoạt chức năng sau mỗi lần nhấn. Đèn sáng màu cam khi chức năng được gán được bật hoặc kích hoạt. Để biết chi tiết về cách gán chức năng, hãy tham khảo hướng dẫn vận hành MPC-3628/MPC-3626.

⑤ Cáp có thể tháo rời

Cáp mở rộng 4,5 m có thể tháo rời để kết nối giữa bộ chuyển đổi phần thân camera và đầu camera.

⑥ Bộ thu

Bộ chuyển đổi bộ thu kết nối với bộ chuyển đổi phần thân camera.

⑦ Bộ thu phát

Bộ chuyển đổi kết nối với đầu camera.

⑧ Đầu camera

Khối hình ảnh được trang bị cảm biến hình ảnh CMOS 8.6K.

⑨ Khối khe cắm kính lọc ND

Khe để lắp các kính lọc ND đi kèm.

⑩ Dấu φ (phi)

Dấu φ (phi) cho biết vị trí của bề mặt cảm biến hình ảnh.

Sử dụng dấu này làm điểm tham chiếu để đo chính xác khoảng cách từ máy ảnh đến vật thể.

11 Khối ngàm E

12 Nữ nhà ống kính

13 Đầu nối 24 V OUT (Fischer 3 chân)

Đầu nối đầu ra nguồn điện bên ngoài.

Đầu nối này xuất ra nguồn điện được kết nối với đầu nối 24 V IN của bộ chuyển đổi phần thân camera.

Nó có thể được kết nối như một nguồn điện bên ngoài cho servo ống kính hoặc thiết bị khác. Nó cũng có thể được sử dụng để nhập tín hiệu kích hoạt REC.

Lưu ý

- Tùy thuộc vào dòng điện đầu ra và chiều dài của cáp có thể tháo rời, điện áp của nguồn điện đầu ra từ đầu nối này có thể thấp hơn điện áp của nguồn điện được kết nối với đầu nối 24 V IN.

– Cáp có thể tháo rời (4,5 m): Giảm khoảng 0,50 V ở đầu ra 1 A hoặc giảm 1,00 V ở đầu ra 2 A

- Cáp có thể tháo rời (12 m) (tùy chọn): Giảm khoảng 1,40 V ở đầu ra 1 A hoặc giảm 2,80 V ở đầu ra 2 A

- Để biết chi tiết về thông số kỹ thuật của đầu nối Fischer 3 chân, hãy tham khảo hướng dẫn vận hành MPC-3628/MPC-3626.

14 Nút ASSIGN (có thể gán) 5

Chuyển đổi chức năng được gán giữa bật/tắt hoặc kích hoạt chức năng sau mỗi lần nhấn. Đèn sáng màu cam khi chức năng được gán được bật hoặc kích hoạt.

Để biết chi tiết về cách gán chức năng, hãy tham khảo hướng dẫn vận hành MPC-3628/MPC-3626.

15 Đèn LED (đồ)

Hoạt động như đèn REC và chỉ báo lỗi/cảnh báo.

16 Đèn LED (xanh lá)

Sáng khi nguồn điện được bật.

17 Bộ chuyển đổi ngàm PL

18 Đầu nối LENS META IN (LEMO 4 chân)

Đầu nối nhập siêu dữ liệu ống kính. Đầu nối được sử dụng trên thiết bị: LEMO EGG.0B.304.CLL

STT Signal

1 Data IN

2 Data OUT

3 GND

4 NC

Giao thức liên lạc: Cooke/i

Mức liên lạc: RS-232C

Đầu nối tương thích thông thường (chỉ tham khảo): LEMO FGG.0B.304.CLAD56

Lưu ý

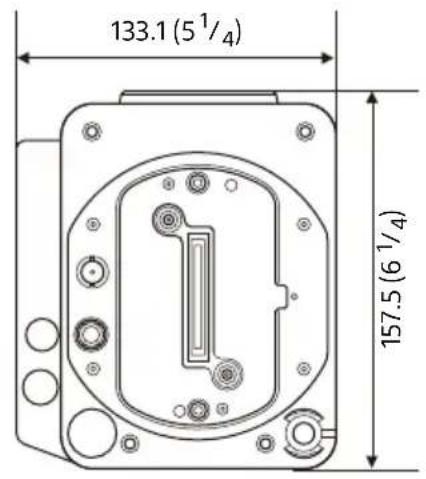

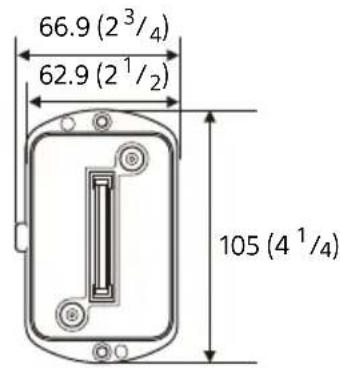

• Để biết chi tiết về các lỗ lắp phụ kiện, hãy xem bản vẽ kích thước bên ngoài ở mặt sau của tài liệu này.
• Trước khi kết nối, tất cả thiết bị này và thiết bị mà bạn muốn kết nối.
• Hãy đảm bảo kết nối đúng thiết bị truyền thông siêu dữ liệu ống kính tương thích RS-232C. Việc kết nối tín hiệu không đúng có thể làm hỏng thiết bị.

Gắn vào Camera

• Tất cả camera và đợi 30 phút hoặc lâu hơn để camera đủ nguội trước khi gắn/tháo thiết bị. Thực hiện thao tác nhanh chóng ở nơi không có bụi để tránh bụi và các vật chất khác xâm nhập vào camera và bộ chuyển đổi.
• Cẩn thận không làm hỏng các đầu nối và các bộ phận.
• Lỗi truyền dữ liệu có thể xảy ra nếu có bụi hoặc vật chất khác bám vào các đầu nối bộ chuyển đổi. Nếu điều này xảy ra, hãy làm sạch đầu nối.

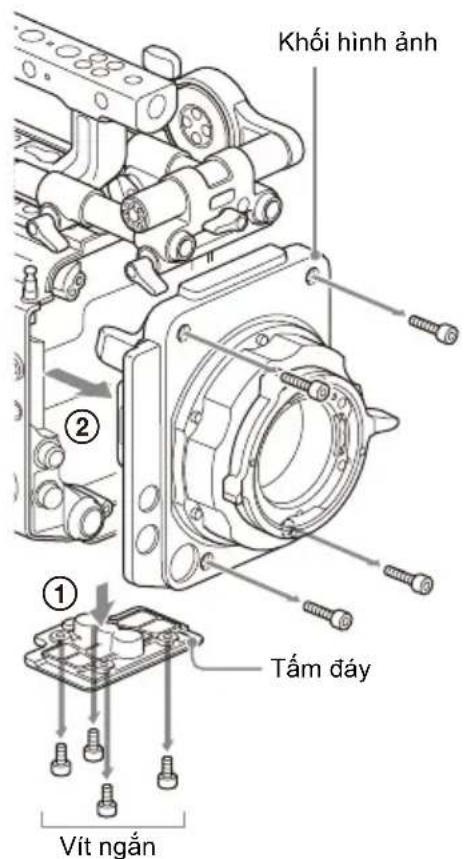

1 Tháo bốn vít lục giác ở phía dưới và tháo tấm đáy (①), sau đó tháo bốn vít lục giác ở mặt trước và tháo khối hình ảnh ra khỏi phần thân camera (②).

Lưu ý

Úp mặt ống kính xuống khi đặt khối hình ảnh đã tháo trên một bề mặt phẳng. Nếu mặt tấm tản nhiệt được đặt úp xuống, khoảng cách mặt sau của mặt bích (tiêu cự mặt bích) có thể thay đổi.

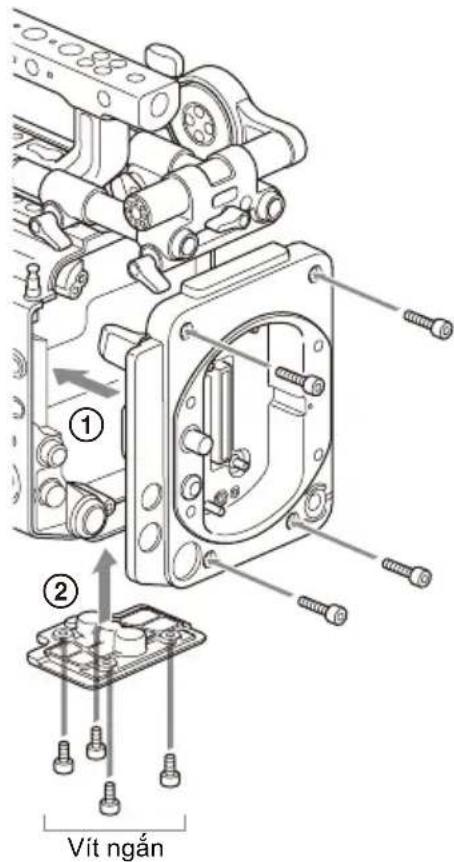

2 Gắn bộ chuyển đổi phần thân camera (①) rồi gắn tấm đáy (②).

Căn chỉnh và gắn bằng tám vít lục giác, được tháo trong bước 2, rồi siết chặt bằng cờ lê lục giác (mô-men siết là 1,4 N·m).

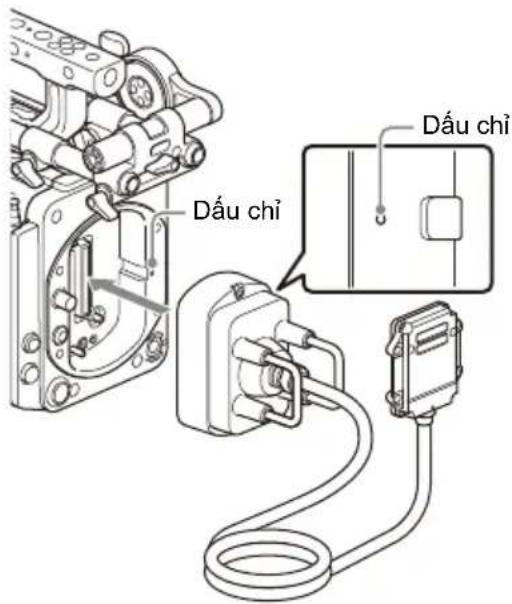

3 Gắn bộ thu cáp có thể tháo rời vào bộ chuyển đổi phần thân camera.

Căn chỉnh với các dấu chỉ số trên các cạnh của bộ thu rồi gắn bằng hai vít lục giác và siết chặt bằng cờ lê lục giác (mô-men siết là 1,4 N·m).

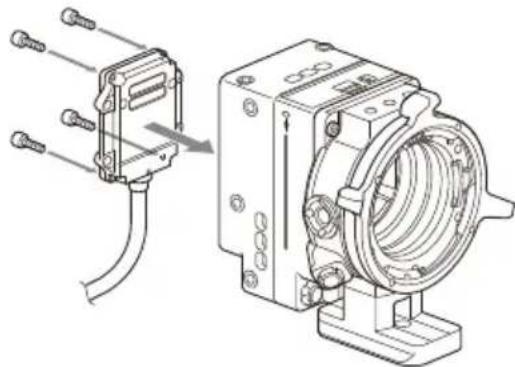

4 Gắn bộ thu phát của cáp có thể tháo rời vào đầu camera.

Căn chỉnh và gắn bằng bốn vít lục giác đi kèm và siết chặt bằng cờ lê lục giác (mô-men siết là 1,4 N·m).

Nếu bộ chuyển đổi phần thân camera, cáp có thể tháo rời và đầu camera không được gắn chắc chắn, MPC-3628/MPC-3626 sẽ không khởi động. Gắn các thiết bị chắc chắn.

Tháo khỏi camera

1 Tháo bộ thu phát khỏi camera. 2 Tháo bộ thu ra khỏi bộ chuyển đổi phần thân camera. 3 Tháo bộ chuyển đổi phần thân camera ra khỏi phần thân camera. 4 Gắn khối hình ảnh vào phần thân camera (mô-men xoắn là 1,4 N·m).

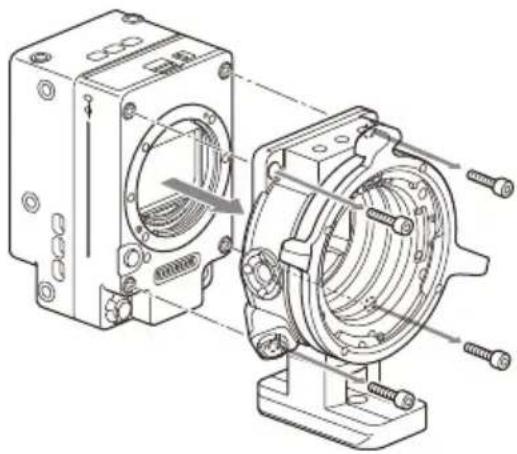

Tháo bộ chuyển đổi ngàm PL

Tháo bốn vít lục giác bằng cờ lê lục giác và tháo bộ chuyển đổi ngàm PL khỏi đầu camera.

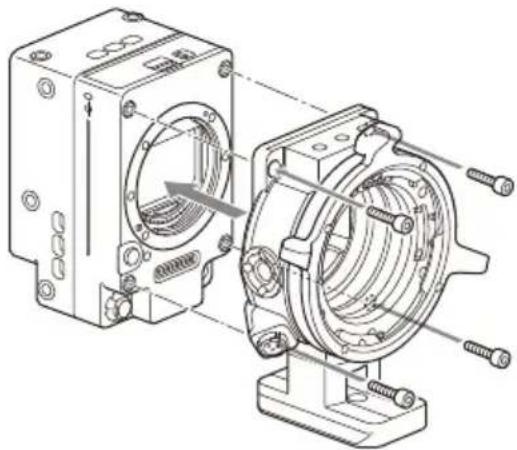

Gắn bộ chuyển đổi ngàm PL

Căn chỉnh và gắn bằng bốn vít lục giác đi kèm và siết chặt bằng cờ lê lục giác (mô-men xoắn là 1,4 N·m).

Gắn ống kính ngàm PL

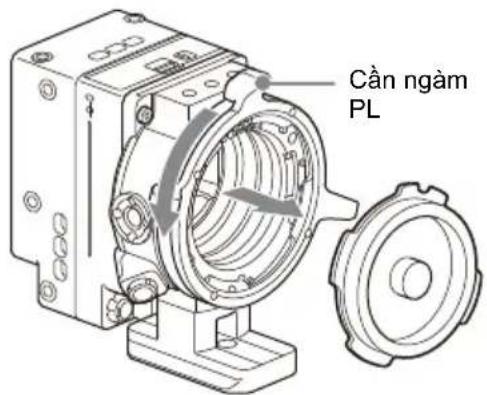

1 Tháo nắp ngàm khỏi ngàm ống kính bằng cách xoay cần ngàm PL ngược chiều kim đồng hồ.

Lưu ý

Xoay cần ngàm PL ngược chiều kim đồng hồ đến vị trí chặn.

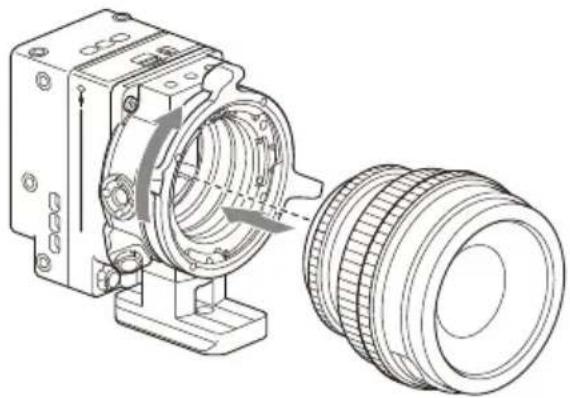

2 Lắp ống kính vào ngàm ống kính bằng cách căn chỉnh phần lõm của ống kính với chốt định vị ở phía trên bên phải của ngàm ống kính.

3 Cố định ống kính bằng cách xoay cần ngàm PL theo chiều kim đồng hồ trong khi giữ ống kính.

Không xoay ống kính khi lắp ống kính ngàm PL. Thao tác này có thể khiến chốt ngàm phụ kiện rời bị hỏng.

Gắn ống kính Cooke /i

Căn chỉnh các điểm tiếp xúc trên ống kính với ngàm phụ kiện rời của thiết bị.

Tháo ống kính

1 Xoay cần ngàm PL ngược chiều kim đồng hồ trong khi giữ ống kính từ bên dưới.

2 Kéo ống kính về phía trước.

Lưu ý

• Nếu không lắp một ống kính khác vào sớm, hãy căn chỉnh cẩn thận phần lõm của nắp ngàm, sau đó cố định nắp ngàm bằng cách xoay cần ngàm PL theo chiều kim đồng hồ.
• Để giao tiếp I/F với ống kính chính xác, hãy đặt cài đặt Lens Configuration trong MPC-3628/MPC-3626 để phù hợp với ống kính đang sử dụng. Để biết chi tiết về cấu hình, hãy tham khảo hướng dẫn vận hành MPC-3628/MPC-3626.

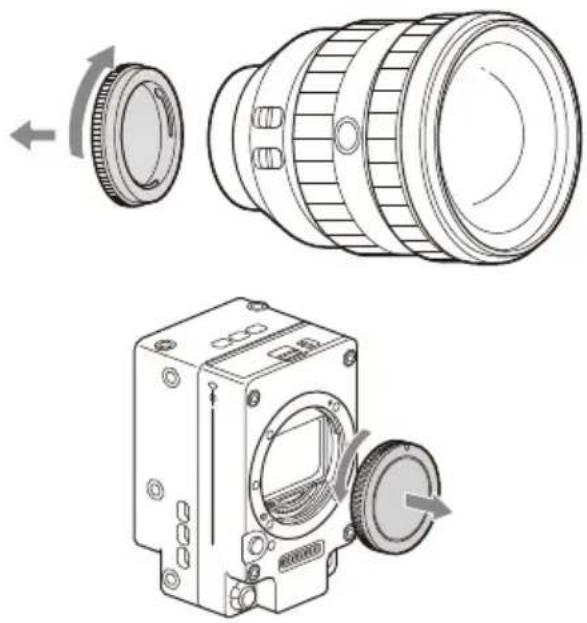

Gắn ống kính ngàm E

1 Tháo nắp và vỏ khỏi thiết bị và ống kính.

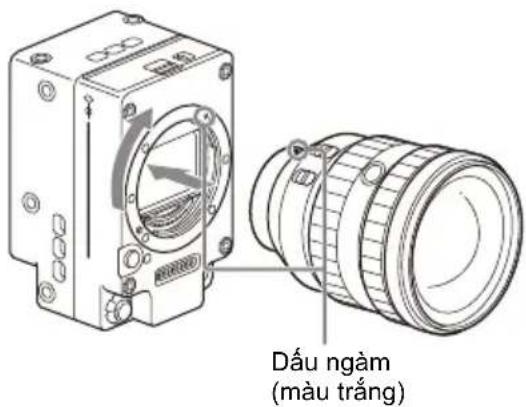

2 Căn chỉnh dấu ngàm ống kính (màu trắng) với thiết bị, cẩn thận lắp ống kính vào, sau đó xoay ống kính theo chiều kim đồng hồ.

Có thể nghe thấy tiếng click khi ống kính khóa vào vị trí.

Lưu ý

Không nhấn nút nhả ống kính khi gắn ống kính.

Tháo ống kính

Tháo ống kính theo quy trình sau.

1 Nhấn và giữ nút nhả ống kính và xoay ống kính ngược chiều kim đồng hồ trong khi đỡ ống kính.

2 Kéo ống kính về phía trước.

Lưu ý

• Khi tháo ống kính, căn chỉnh dấu gắn trên vòng khóa ống kính với dấu gắn trên máy quay.
• Giữ chắc ống kính trong tay để tránh làm rơi ống kính.
• Nếu không gắn ống kính khác ngay lập tức, hãy luôn gắn nắp thân máy.

Điều chỉnh độ dài tiêu cự mặt bích

Thiết bị được vận chuyển với độ dài tiêu cự mặt bích đã được điều chỉnh. Nếu bạn cần điều chỉnh độ dài tiêu cự mặt bích, hãy tháo ngàm ống kính và thay các miếng chêm bằng các miếng chêm có độ dày thích hợp. Bạn có thể điều chỉnh độ dày thêm ±0,1 mm với gia số 0,01 mm.

Miếng chêm

Các miếng chêm sau được cung cấp cùng với thiết bị.

0,05 mm × 1 (hình tròn)

0,01 mm × 15 (1/3 vòng cung)

Các miếng chêm 1/3 vòng cung phải luôn được sử dụng như một bộ ba miếng chêm.

Chèn miếng chêm để tăng tiêu cự mặt bích. Thiết bị được vận chuyển với độ dài tiêu cự mặt bích đã được điều chỉnh bằng ba loại miếng chêm sau.

0,10 mm (hình tròn)

0,05 mm (hình tròn)

0,01 mm (1/3 vòng cung)

Một con dấu được dính kèm cho thấy độ dày của miếng chêm khi vận chuyển.

Điều chỉnh độ dài tiêu cự mặt bích

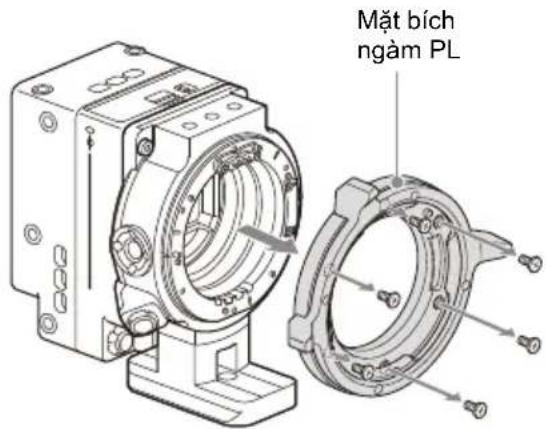

1 Tháo sáu vít Torx và tháo mặt bích ngàm PL.

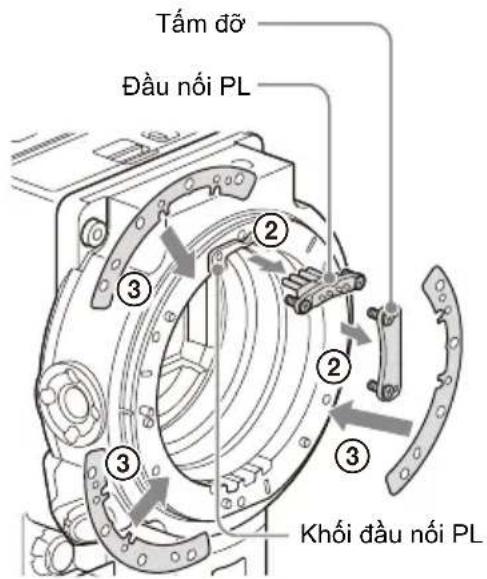

2 Nới lỏng vít Phillips giữ chặt đầu nối PL và tâm đỡ, rồi tháo đầu nối PL, khối đầu nối PL và tâm đỡ.

3 Gắn miếng chêm vào bộ chuyển đổi ngàm PL (ba vị trí).

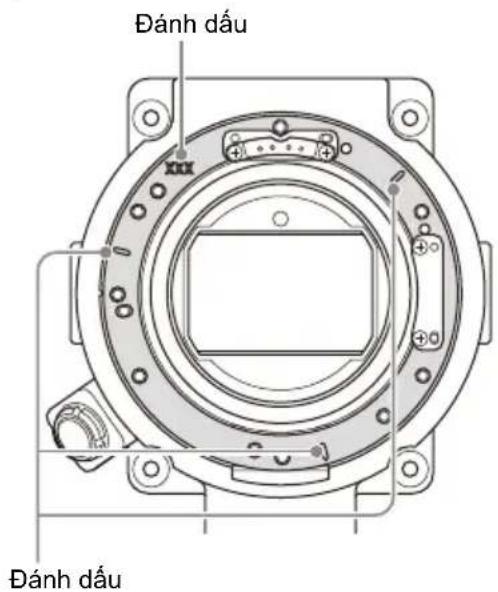

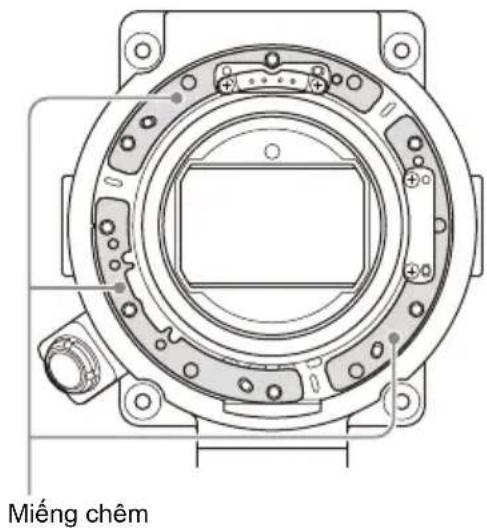

Khi sử dụng miếng chêm 1/3 vòng cung

Gắn các miếng chêm sao cho chúng có cùng độ dày ở cả ba vị trí.

Khi sử dụng miếng chêm hình tròn Gắn với bề mặt có đánh dấu hướng về phía trước.

Tháo kính lọc ND

Lưu ý

Tránh chạm trực tiếp vào bề mặt để tránh trầy xước hoặc để lại dấu vân tay trên kính lọc. Khi lắp hoặc tháo bộ lọc, hãy cầm vào khung.

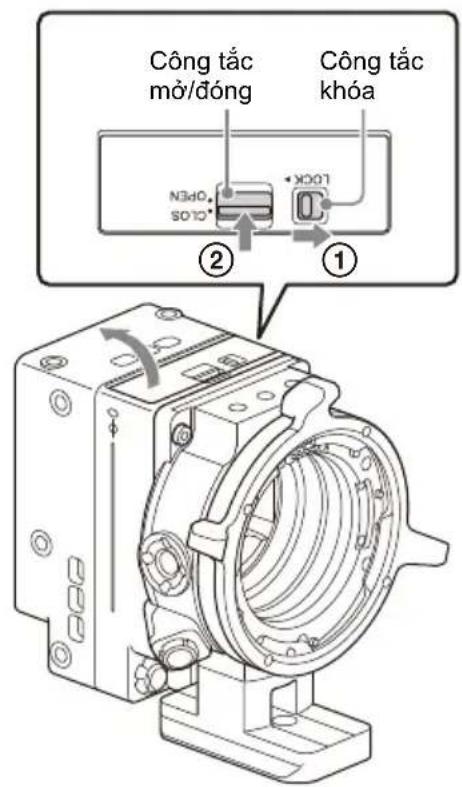

1 Mở nắp của khối khe cắm kính lọc ND.

Đẩy công tắc khóa sang phải để mở khóa nắp (①) và đẩy công tắc mở/đóng đến vị trí OPEN (②).

Kính lọc ND sẽ được đẩy ra một chút.

2 Nhẹ nhàng nhấn vào kính lọc ND (③).

Khóa được nhà ra và kính lọc ND được đẩy ra hoàn toàn.

3 Tháo kính lọc ND (④).

Nếu kính lọc ND bị đẩy vào, kính lọc sẽ bị khóa lại. Nếu bị khóa, đóng nắp của khối khe cắm kính lọc ND và bắt đầu lại từ bước 1.

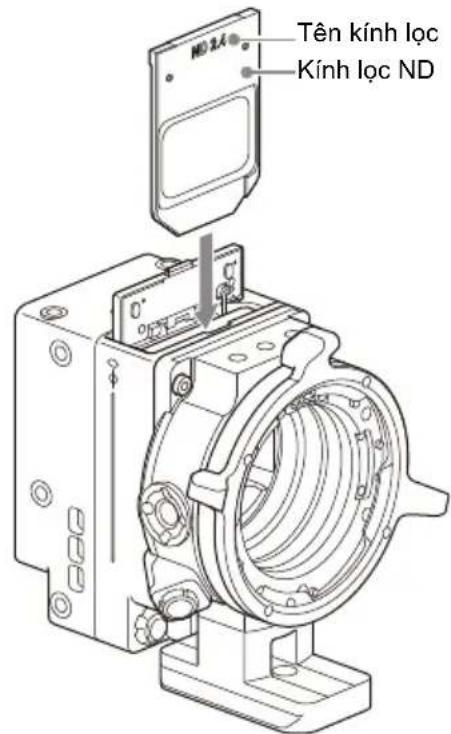

Lắp kính lọc ND

1 Mở nắp của khối khe cắm kính lọc ND.

2 Lắp kính lọc ND với mặt có tên kính lọc hướng về phía trước vào khe cắm cho đến khi khớp vào vị trí.

Lắp kính lọc ND như trong sơ đồ sau, chú ý đến hướng thẳng đứng và bề mặt trước/sau.

3 Đóng nắp và đẩy công tắc mở/đóng đến vị trí CLOSE.

Khi đóng nắp, kính lọc ND sẽ được đẩy ra một chút, nhưng đẩy không phải là sự cố.

4 Đẩy công tắc khóa sang trái để khóa nắp.

Lưu ý

• Mật độ của kính lọc ND được lắp vào được hiển thị trên màn hình kính ngắm/điều khiển của camera.
• Nếu kính lọc ND không được lắp vào hoặc nếu loại kính lọc ND không thể được nhận dạng, một thông báo sẽ được hiển thị trên màn hình phụ của camera và đèn REC sẽ bắt đầu nhấp nháy.

Về thời gian khởi động

Khi bạn kết nối thiết bị chính MPC-3628/MPC-3626 và CBK-3621XS lần đầu tiên, có thể cần khoảng 5 phút để camera khởi động, tùy thuộc vào tốc độ khung hình dự án và cài đặt chế độ hình ảnh.

Giới thiệu về thời gian vận hành APR

Sau khi thực hiện APR (Auto Pixel Restoration) hoàn tất, cần khoảng 120 giây để lưu dữ liệu. Do đó, sẽ cần khoảng 120 giây để tắt nguồn nếu bạn tắt nguồn trong thời gian này. Ngoài ra, nếu khởi động lại xảy ra do thay đổi cài đặt, hoạt động khởi động lại sẽ được kéo dài thêm khoảng 120 giây.

Kiểm tra và Bảo trì

Kiểm tra trước khi ghi hình

Kiểm tra thiết bị trước khi ghi hình để đảm bảo hệ thống hoạt động bình thường.

Làm sạch

Dùng vải khô, mềm lau sạch bụi bẩn bên ngoài và bột kim loại được tạo ra khi gắn/tháo. Trong trường hợp nghiêm trọng, hãy dùng một miếng vải được làm ẩm với một ít chất tẩy rửa trung tính, sau đó lau khô. Không sử dụng dung môi hữu cơ, chẳng hạn như cồn hoặc chất pha loãng, vì những dung môi này có thể gây đổi màu hoặc hư hỏng lớp hoàn thiện khác của thiết bị. Không làm sạch thiết bị bằng máy thổi khí. Bụi và các hạt khác lơ lửng trong không khí có thể xâm nhập vào thiết bị và gây trục trặc. Ngoài ra, tránh làm sạch bằng thiết bị áp suất không khí cao, chẳng hạn như máy hút bụi không khí, vì những thiết bị này có thể làm hỏng các bộ phận quang học.

• Việc sử dụng thiết bị có bụi bẩn bám vào đầu nối giữa phần thân camera và khối cảm biến có thể gây ra lỗi hoặc trục trặc. Khi bảo quản, hãy cẩn thận không để bụi bẩn tích tụ.
• Nếu các điểm tiếp xúc của đầu nối loại pogo pin bị bẩn, kết nối kém có thể gây ra trục trặc. Nếu xảy ra lỗi hoặc sự cố khác, hãy nhẹ nhàng lau sạch bụi bẩn bằng vải mềm hoặc tăm bông.
• Dây cáp có thể bị xoắn và rối nếu cuộn thành một vòng. Quấn cáp theo hình số 8.

Lưu ý về Kết nối Thiết bị

- Không thể sử dụng bộ thu âm thanh không dây của Sony để kết nối CBK-3621XS.

Lưu ý khi Xử lý Dây cáp

• Không nghiến, uốn cong hoặc làm hỏng dây cáp.
• Hãy cẩn thận khi cuộn và lắp đặt dây cáp để dây cáp không bị xoắn mạnh.
• Đường kính cuộn dây tối thiểu để đảm bảo hoạt động của dây cáp: 45 mm trở lên

Thông số kỹ thuật

Thông tin chung

Mức tiêu thụ điện năng Khoảng 15 W (tối đa) (5.5K 2.39:1 120 FPS)

Nhiệt độ hoạt động 0 °C đến 40 °C

Nhiệt độ lưu trữ -20 °C đến +60 °C

Kích thước bên ngoài Tham khảo mặt sau của tài liệu này.

Khối lượng Đầu camera Khoảng 0,54 kg Đầu camera + bộ chuyển đổi ngàm PL Khoảng 1,05 kg Cáp 4,5 m Khoảng 0,86 kg Bộ chuyển đổi phần thân camera Khoảng 0,36 kg

Đầu nối đầu vào/đầu ra

Đầu nối 24 V IN (Fischer 3 chân) (1) Đầu nối 24 V OUT (Fischer 3 chân) (1) Đầu nối LENS META IN (LEMO 4 chân) (1)

Phụ kiện đi kèm

Kính lọc ND (9) Miếng chêm (hình tròn) (1) (4-730-328-11) Miếng chêm (1/3 vòng cung) (15) (4-730-328-21) Nắp ống kính ngàm E (1) Nắp ống kính ngàm PL (1) Vít cho bộ thu (2) (5-000-390-02) Hướng dẫn vận hành (1) Bảo hành (1)

Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo.

Lưu ý

• Hãy luôn đảm bảo rằng thiết bị hoạt động bình thường trước khi sử dụng. SONY SẼ KHÔNG CHỊU TRÁCH NHIỆM PHÁP LÝ CHO BẤT KỲ THIỆT HẠI NÀO, BAO GỒM NHƯNG KHÔNG GIỚI HẠN, KHÔNG CHỊU TRÁCH NHIỆM BỒI THƯỜNG CHO NHỮNG LỢI NHUẬN BỊ MẤT Ở THỜI ĐIỂM HIỆN TẠI HOẶC TƯƠNG LAI DO LỖI CỦA THIẾT BỊ NÀY, DÙ LÀ TRONG THỜI GIAN BẢO HÀNH HAY SAU KHI ĐÃ HẾT BẢO HÀNH HOẶC VÌ BẤT KỲ LÝ DO GÌ.
• SONY SẼ KHÔNG CHỊU TRÁCH NHIỆM PHÁP LÝ VỚI BẤT KỲ YÊU CẦU BỒI THƯỜNG NÀO CỦA NGƯỜI DÙNG THIẾT BỊ HOẶC CỦA BÊN THỨ BA.
• SONY SẼ KHÔNG CHỊU TRÁCH NHIỆM PHÁP LÝ VỀ VIỆC CHẤM DỨT HOẶC NGỪNG BẤT KỲ DỊCH VỤ LIÊN QUAN ĐẾN THIẾT BỊ NÀY VÌ BẤT KỲ LÝ DO NÀO.

Đơn vị: mm (inch)

Đơn vị: mm (inch)
