HƯỚNG DẪN NGƯỜI DÙNG FW-43BZ30L SONY

Thông tin An toàn .....2

Sơ đồ kết nối 4

Sử dụng Màn hình LCD làm một phần của Hệ thống Âm thanh. . . . . . 7

Điều khiển Từ xa và Màn hình LCD. . . .7

Cài đặt 9

Chế độ Pro .....9

Các chức năng điều khiển .....11

RS-232C....11

IP....12

Lắp Màn hình LCD lên tưởng..... 14

Xù lý sù có.... 15

Thông số kĩ thuật ..... 15

Giới thiệu về tài liệu hướng dẫn

Màn hình LCD này đi kèm với các tài liệu hướng dẫn sau đây. Hấy giữ lại các tài liệu hướng dẫn để tham khảo sau này.

Hướng dẫn cải đặt

- Lắp đặt và thiết lập Màn hình LCD.

Hướng dẫn tham khảo (hướng dẫn này) / Thông tin An toàn

- Thông tin An toàn, điều khiển từ xa, xử lý sự cố, lắp đặt treo tưởng, thông số kĩ thuật, v.v...

Trợ giúp

Tìm thêm thông tin hữu ích và xử lý sự cố trực tiếp từ Màn hình LCD. float HELP trên điều khiển từ xa để hiển thị danh sách các chủ đề.

Menu cài đặt có thể thay đổi mà không cần thông báo.

QUAN TRÔNG - Đọc Thỏa thuận cấp phép phần mềm người dùng cuối trước khi sử dụng sản phẩm Sony của bạn. Việc bạn sử dụng sản phẩm cho biết bạn chấp nhận Thỏa thuận cấp phép phần mềm người dùng cuối. Thỏa thuận cấp phép phần mềm giữa bạn và Sony có sẵn trực tuyến tại trang web của Sony (https://www.sony.net/tv-software-licenses/) hoặc trên màn hình sản phẩm của bạn. Đi đến [Cải đặt] → [Hệ thống] → [Giới thiệu] → [Thông tin pháp lý] → [Thông báo và giấy phép].

Luru y

• Trước khi bạt Màn hình LCD, vui lòng đọc kỹ "Thông tin An toàn".
• Đọc tài liệu an toàn đi kèm để biết thêm các thông tin về an toàn
• Phần hướng dẫn "Lắp Màn hình LCD lên tưởng" nằm trong sách hướng dẫn sử dụng Màn hình LCD này.
• Hình ảnh và hình minh họa được sử dụng trong Hướng dẫn cải đặt và hướng dẫn này chỉ dùng để tham khảo và có thể khác với bề ngoài của sản phẩm thực tế.

Vị trí của nhân định danh

Nhân dành cho Số Model của Màn hình LCD và giá trị định mức Nguồn Điện được đặt ở phía sau Màn hình LCD.

Thông tin An toàn

Lắp đặt/Thiết lập

Lắp đặt và sử dụng Màn hình LCD theo hướng dẫn bên dưới để tránh bất kỳ nguy cơ cháy, điện giật hoặc hồng học và/hoặc thương tích nào.

Lắp đặt

• Phải lắp Màn hình LCD ở gần các ở cắm điện AC.
• Đặt Màn hình LCD trên bề mặt bằng phẳng, chắc chắn để tránh làm rơi Màn hình LCD và gây thương tích hoặc hư hỏng tài sản.
• Lắp Màn hình LCD ở những nơi không thể kéo, đầy hoặc va vào.

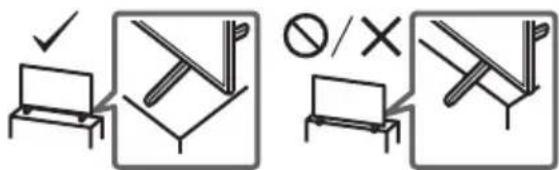

• Lắp Màn hình LCD sao cho Bộ để bản của Màn hình LCD không nhỏ ra khởi chân để Màn hình LCD (không được cung cấp). Nếu Bộ để bản nhỏ ra khởi chân để Màn hình LCD, thì Màn hình LCD có thể bị lật, bị rơi và gây thương thích cá nhân hoặc hư hỏng cho Màn hình LCD.

• Trước khi vận chuyển Màn hình LCD, ngắt kết nối tất cả các dây cáp.

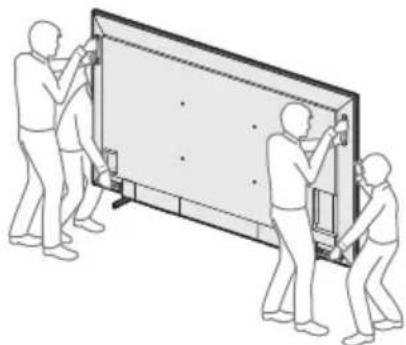

• Đề di chuyển Mân hình LCD kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với Mân hình LCD 214,8 cm (85 inch), bốn người đối với Mân hình LCD 247,7 cm (98 inch) trở lên).
• Khi di chuyển Màn hình LCD bằng tay, hãy giữ máy như hình dưới đây. Không đặt áp lực lên bằng điều khiển LCD và khung xung quanh màn hình.
• Khi nhắc hoặc di chuyển Màn hình LCD, giữ chắc chắn ở phía dưới.

FW-98BZ53L / 98BZ50L / 98BZ30L

• Khi vận chuyển Màn hình LCD, không để Màn hình LCD bị lắc hoặc rung quá mức.
• Khi di chuyển hoặc mang Màn hình LCD đi sửa chữa, nên đặt Màn hình LCD vào thùng perg Màn hình LCD và đóng gói cần thân.
• Khi thao tác hoặc lặp Màn hình LCD, không đặt Màn hình LCD xuống (chỉ đối với model Màn hình LCD áp dụng).

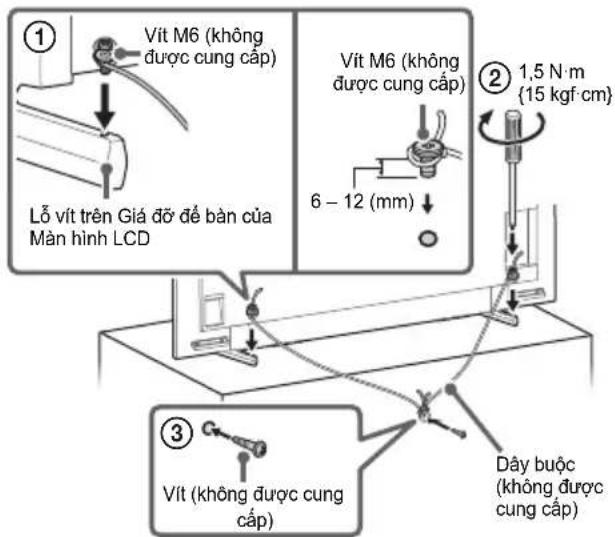

Phòng tránh rơi vỡ (Model có bộ dây đỡ đi kèm)

Tham khảo Hướng dẫn cải đặt trên miếng đêm. Vít gỗ đi kèm chỉ dùng để đóng vào vật rắn làm bằng gỗ.

(Ngoại trừ model có bộ dây dỡ đi kèm)

FW-98BZ53L / 98BZ50L / 98BZ30L

Vít M6 (không được cung cấp) Lỗ vít trên Giá đỡ để bản của Màn hình LCD Vít M6 (không được cung cấp) 6 - 12 (mm) ② 1,5 N·m {15 kgf·cm} ③ Vít (không được cung cấp) Dây buộc (không được cung cấp)

① ② × 2 10 - 12 (mm) VS (được cung cấp) Vít M6 (không được cung cấp) ③ ④ Vít (không được cung cấp) Dây buộc (không được cung cấp) 1,5 N·m {15 kgf·cm}

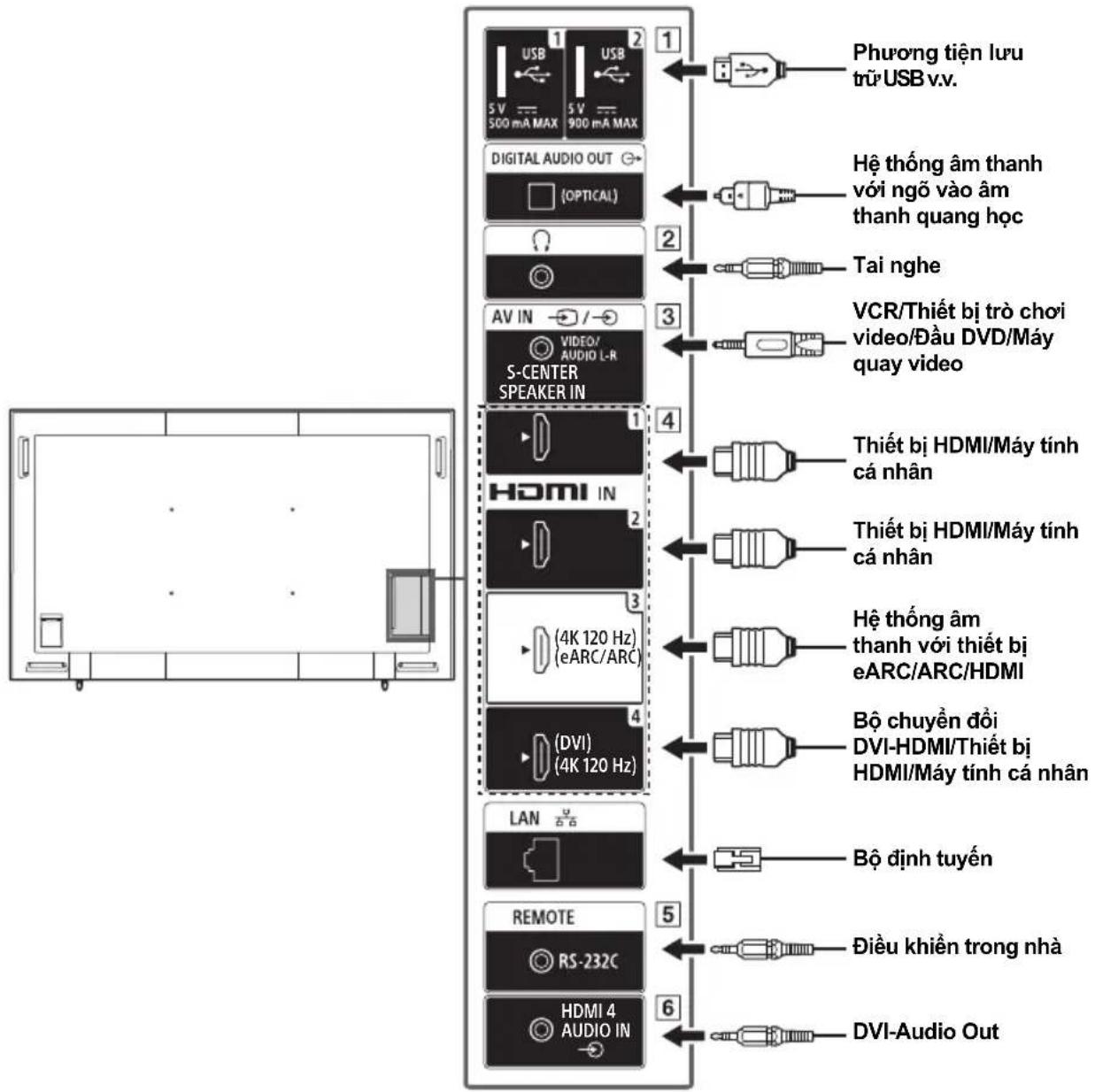

Sơ đồ kết nối

Lưu ý

- Công giao tiếp và nhân có thể thay đổi tùy vào khu vực/quốc gia/model Màn hình LCD.

FW-98BZ53L / 98BZ50L / 98BZ30L

1 USB 2 USB 5 V 5 V 500 mA MAX 900 mA MAX DIGITAL AUDIO OUT (OPTICAL) 2 Tai nghe 3 VCR/Thiết bị trò choi video/Đàu DVD/Máy quay video 4 Thiết bị HDMI/Máy tính cá nhân 5 Thiết bị HDMI/Máy tính cá nhân 6 HDMI IN 2 (HDI) (4K 120 Hz) (eARC/ARC) 3 (BVI) (4K 120 Hz) 4 DVI-HDMI/Thiết bị HDMI/Máy tính cá nhân 5 Bộ chuyén dòi DVI-Audio Out 6 LAN REMOTE RS-232C HDMI 4 AUDIO IN

1 USB 2 USB S V 500 mA MAX S V 900 mA MAX DIGITAL AUDIO OUT (OPTICAL) 2 3 4 5 6 Phương tiện lưu trữ USB v.v. Hệ thống âm thanh với ngõ vào âm thanh quang học Tai nghe VCR/Thiết bị trò chơi video/Đầu DVD/Máy quay video Thiết bị HDMI/Máy tính cá nhân Thiết bị HDMI/Máy tính cá nhân Hệ thống âm thanh với thiết bị eARC/ARC/HDMI Bộ chuyển đổi DVI-HDMI/Thiết bị HDMI/ Máy tính cá nhân Bộ định tuyến REMOTE RS-232C Điều khiển trong nhà HDMI 4 AUDIO IN DVI-Audio Out

1 USB 1, USB 2

- Kết nối thiết bị USB lớn có thể ảnh hưởng đến các thiết bị được kết nối khác bên cạnh.

2 (Tai nghe)

- Chỉ hỗ trợ giấc cắm mini stereo 3 chân.

- Bạn không thể phát âm thanh từ cả tai nghe và loa Màn hình LCD cùng một lúc.

3 AVIN

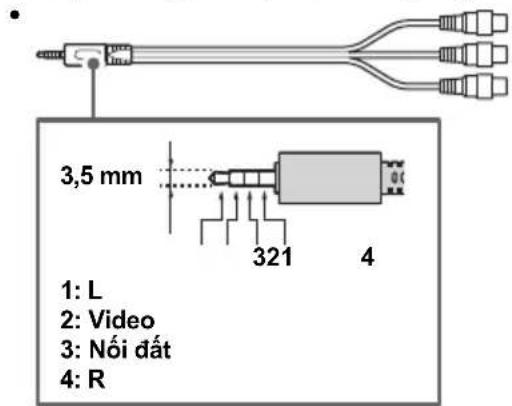

- Để kết nối composite, hãy sử dụng Cáp mở rộng analog (không được cung cấp).

3,5 mm 1: L 2: Video 3: Nói đất 4: R

4 HDMI IN 1/2/3/4

- Giao diện HDMI có thể chuyển video kỹ thuật số và âm thanh trên cấp đơn.

- Nếu thiết bị có giấc DVI, kết nối với HDMI IN 4 thông qua giao diện bộ chuyển đổi DVI-HDMI (không được cung cấp), và kết nối giác ngõ ra âm thanh của thiết bị với HDMI 4 AUDIO IN.

- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Kết nối hệ thống âm thanh với HDMI IN 3 để định tuyến âm thanh Màn hình LCD với hệ thống âm thanh. Hệ thống âm thanh hỗ trợ eARC/ARC HDMI có thể gửi video tới Màn hình LCD, và nhận âm thanh từ Màn hình LCD thông qua cùng một cấp HDMI. Nếu hệ thống âm thanh không hỗ trợ eARC/ARC HDMI, cần kết nối thêm với DIGITAL AUDIO OUT (OPTICAL).

- Sử dụng cáp HDMI có Ethernet để kết nối hệ thống âm thanh với eARC.

5 REMOTE RS-232C

- Cổng giao tiếp số sê-ri. Để biết chi tiết, hãy xem “Các chức năng điều khiển”.

6 HDMI 4 AUDIO IN

- Nếu thiết bị có giác DVI, kết nối với HDMI IN 4 thông qua giao diện bộ chuyển đổi DVI-HDMI (không được cung cấp), và kết nối giấc ngõ ra âm thanh của thiết bị với HDMI 4 AUDIO IN.

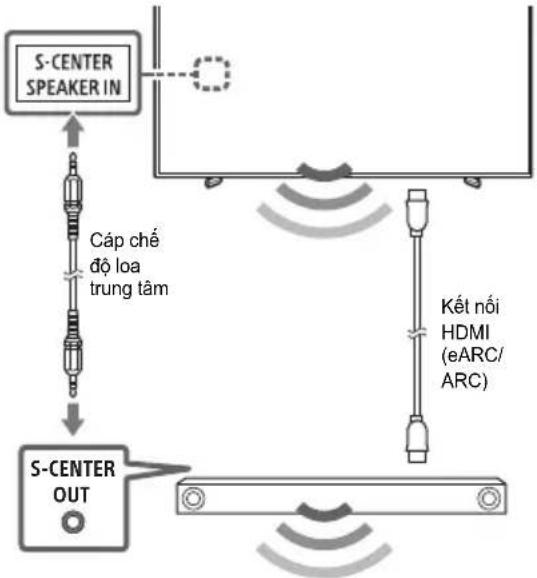

Sử dụng Màn hình LCD làm một phần của Hệ thống Âm thanh

(Chỉ dành cho FW-98BZ53L / 98BZ50L / 98BZ30L)

Lưu ý

• Trước khi kết nối dây cáp, cần rút dây nguồn AC (dây dẫn điện lưới) của cả Màn hình LCD và bộ thu AV.
• Tham khảo chỉ tiết trong sách hướng dẫn sử dụng của hệ thống âm thanh có đầu cực S-CENTER OUT.


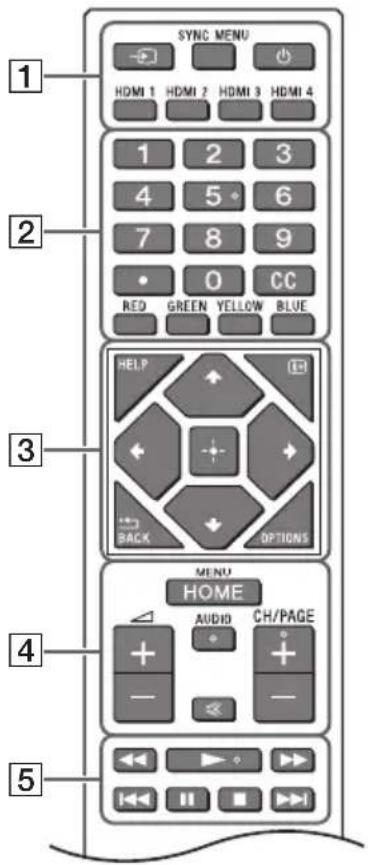

Điều khiển Từ xa và Màn hình LCD

Hình dạng điều khiển từ xa, cách bố trí, tỉnh trạng sẵn có và chức năng của các nút điều khiển từ xa có thể thay đổi tùy vào khu vực/quốc gia/model Màn hình LCD/cài đặt Màn hình LCD.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Chọn ngõ vào): Hiển thị và chọn nguồn ngõ vào, v.v.
SYNC MENU: Hiền thị Menu BRAVIA Sync.
(Nguồn)
HDMI 1/2/3/4

2 Nút số

CC

Nút màu

3 HELP: Hiền thị menu Trợ giúp.

(i+ (Hiền thị màn hình): Hiền thị thông tin.

/BACK

OPTIONS: Hiền thị danh sách các chức năng có thể sử dụng cùng lúc.

+/↓/←/→/ (D-Pad Điều hướng): Trên trình đơn màn hình điều hướng và lựa chọn.

4 HOME/MENU

△ +/- (Âm lượng)

AUDIO: Chọn âm thanh của nguồn đa ngôn ngữ hoặc âm thanh kép (tùy thuộc vào nguồn chương trình).

※ (Tất tiếng)*

CH/PAGE +/-

5

6 ⏻ (Nguồn)

7 Cảm biến điều khiển từ xa / Cảm biến ánh sáng / LED

* Có sẵn phím tất truy cập bằng cách nhân và giữ (Tất tiếng).

Cài đặt

Chế độ Pro

Trong [Chế độ Pro], bạn có thể sử dụng nhiều chức năng thuận tiện để sử dụng chuyên nghiệp. Ô đây, chúng tôi giới thiệu cách thay đổi [Chế độ Pro] và các chức năng diễn hình của [Chế độ Pro].

Chế độ Pro

Chế độ bình thường: Đây là chế độ mặc định. Chức năng [Chế độ Pro] không có trong chế độ này.

Chế độ cải đặt Pro: Chế độ này cho phép đặt nhiều cải đặt của chức năng [Chế độ Pro].

Chế độ Pro: Đây là chế độ vận hành để sử dụng chuyên nghiệp trong đó bạn có thể sử dụng các chức năng [Chế độ Pro].

Cách thay đổi chế độ

Khi Màn hình đang ở chế độ Bình thường

- Chuyển đến [Trang chủ] → [Ứng dụng] → [Cài đặt Pro], sau đó chọn [Chế độ cải đặt Pro].

Khi Màn hình đang ở chế độ cải đặt Pro

- Chuyển đến [Trang chủ] → [Ứng dụng] → [Cài đặt Pro], sau đó chọn [Bắt đầu chế độ Pro].

Khi Màn hình đang ở chế độ Pro

- Ản các phím kích hoạt sau đây trên điều khiển từ xa theo thứ tự trong khoảng một giây.

Sau khi khởi động lại Màn hình, chế độ thay đổi sang [Chế độ cải đặt Pro].

Phím kích hoạt: ⓘ (Hiền thị màn hình) / ☑ (Tất tiếng) / ∠+/- (Âm lượng +) / HOME/MENU

*Ban đầu bạn không thể thay đổi chế độ từ [Cải đặt Pro] trong [Chế độ Pro]. Nếu muốn thay đổi chế độ từ [Cải đặt Pro], chuyển đến [Cải đặt Pro] → [Hạn chế chức năng] → [Ứng dụng] và thay đổi [Cải đặt Pro] là [Cho phép] trong [Chế độ cải đặt Pro].

Giới thiệu về các chức năng chế độ Pro

Trong [Chế độ Pro], bạn có thể sử dụng nhiều chức năng thuận tiện. Chức năng [Chế độ Pro] diễn hình được giới thiệu dưới đây.

— Cài đặt vận hành Màn hình khi bật nguồn AC

Bạn có thể đặt vận hành của Màn hình khi rút và cấm lại phích nguồn AC.

- Hiền thị tối ưu màn hình ngõ vào Máy tính cá nhân

Màn hình hiển thị màn hình ngõ vào Máy tính cá nhân ở kích thước tối ưu theo định dạng Máy tính cá nhân.

- Tự động bật lại và chuyển đổi ngõ vào bằng cách phát hiện tín hiệu HDMI

Tự động bật Màn hình và chuyển đổi ngõ vào HDMI kết nối khi thiết bị HDMI được kết nối.

- Cài đặt menu hiền thị khi ấn nút HOME/MENU

Bạn có thể chọn menu đã hiển thị khi ấn nút HOME/MENU trên điều khiển từ xa.

— Chỉ định nguồn ngõ vào ban đầu khi khởi động Màn hình

Bạn có thể chỉ định nguồn ngõ vào ban đầu khi khởi động Màn hình.

— Khóa chế độ Pro

Sử dụng mã PIN để có thể bảo vệ cải đặt của [Chế độ Pro].

— Cài đặt âm lượng ban đầu/tối đa

Bạn có thể cải đặt âm lượng ban đầu và tối đa của Màn hình.

— Hạn chế vận hành Màn hình trên điều khiển từ xa

Bạn có thể hạn chế vận hành Màn hình bằng điều khiển từ xa.

— Hạn chế ngõ vào bên ngoài

Bạn có thể hạn chế sử dụng ngõ vào bên ngoài.

— Hạn chế sử dụng các ứng dụng

Bạn có thể hạn chế sử dụng các ứng dụng Màn hình.

Cách đặt chức năng chế độ Pro

Chuyển đến [Trang chủ] → [Cài đặt] → [Cài đặt Pro] khi Màn hình đang ở [Chế độ cải đặt Pro].*

*Khác nhau ở mỗi phiên bản Hệ điều hành.

Các chức năng điều khiển

RS-232C

Bạn có thể điều khiển Màn hình từ dịch vụ bên ngoài thông qua RS-232C. Kết nối RS-232C được giải thích ngắn gọn trong trang này.

Giao diện

Thiết lập kết nối RS-232C tới Màn hình bằng cách sử dụng phích mini stereo 3,5 mm.

CHÓP: Màn hình → Bộ điều khiển VÒNG ĐẠI: Bộ điều khiển → Màn hình

VN

Cài đặt kết nối

Khi thiết lập kết nối RS-232C, thực hiện cải đặt kết nối như sau.

Tốc độ truyền 9.600 bps

Dữ liệu 8 bit

Chăn lẻ Không

Bit khởi đầu 1 bit

Bit kết thúc 1 bit

Điều khiển lưu lượng Không

Định dạng dữ liệu

Chúng tôi giới thiệu định dạng dữ liệu cho kết nối RS-232C dưới đây. (a) Yêu cầu từ bộ điều khiển tới Màn hình

Số Mục Giá trị
1 Tiêu đề 0x8C : Điều khiển
2 Danh mục	0x00	(cố định)
3 Chức năng	0xXX
4 Độ dài	0xXX	(=Dữ liệu X+1 byte)
5 Dữ liệu 1	0xXX
:	:	0xXX
:	:	0xXX
X+4	Dữ liệu X	0xXX
X+5	Giá trị tổng kiểm	0xXX

(b) Phản hồi từ Màn hình đến bộ điều khiển

Số Mục Giá trị
1 Tiêu đề 0x70 Trả lời
2 Trả lời 0x00 Hoàn tất (Kết thúc Bình thường)
	0x01 : Quá giới hạn(Giá trị tối đa vượt quá mức kết thúc bất thường)
	0x02 : Quá giới hạn(Giá trị tối thiểu vượt quá mức kết thúc bất thường)
	0x03 : Lệnh đã được hủy (Kết thúc bất thường)
	0x04 : Lỗi phân tích cú pháp (Lỗi Định dạng Dữ liệu)
3 Giá trị tổng kiểm 0xXX

Ví dụ về lệnh

Ví dụ về lệnh kết nối RS-232C được giải thích dưới đây.

Điều khiển	Đầu	Danh mục	Chức năng	Độ dài	Dữ liệu 1	Dữ liệu X	Giá trị tổng kiểm
Bật/tắt nguồn	0x8C	0x00	0x00	0x02	0x00 (tất)	-	0x8E
					0x01 (bật)	-	0x8F
Lực chọn công vào HDMI	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Để biết thêm thông tin chỉ tiết về RS-232C, hãy liên hệ đại lý bán hàng.

IP

Bạn có thể điều khiển Màn hình thông qua IP từ ứng dụng HTML5/Android trên Màn hình hoặc trên thiết bị bên ngoài. Bạn có thể quản lý và theo dõi thông tin cống vào/ngườn, khởi động và kết thúc các ứng dụng, điều khiển hiển thị như nguồn ngõ vào và âm lượng. Bạn cũng có thể hạn chế các lệnh bằng chức năng xác thực.

Giao thúc IP được hỗ trợ

Tên giao thức	Lớp	Định dạng	Xác thực	Diễn giải
REST API	HTTP	JSON-RPC	Có	Các API có mục đích là điều khiển thiết bị.
IRCC-IP	HTTP	SOAP	Có	Điều khiển Tương thích Hồng ngoại trên Giao thức Internet.Công nghệ và định dạng để truyền các lệnh điều khiển từ xa thông qua Internet.
Điều khiển IP Đơn giản	TCP	Luồng byte	Không	Chỉ các chức năng diễn hình mới được hỗ trợ.

Cài đặt Màn hình

Khi sử dụng [Điều khiển IP], trước tiên đặt Màn hình như sau.

Chuyển đến [Cài đặt] → [Mạng và Internet] → [Thiết lập mạng cục bộ] → [Điều khiển IP].

Đối với REST API và IRCC-IP,

• Chọn [Xác minh].
• Đặt [Khóa chia sẻ trước] nếu cần.
  Đế Điều khiển IP Đơn giản,
• Bật [Điều khiển IP Đơn giãn].

Ví dụ về yêu cầu HTTP và phần hồi cho REST API

Dưới đây là ví dụ về yêu cầu và phần hồi để đạt được trạng thái nguồn tới Màn hình (địa chỉ IP: 192.168.0.1 Khóa chia sẻ trước “1234”).

URL

Để biết thêm thông tin chỉ tiết về [Điều khiển IP], hãy liên hệ đại lý bán hàng.

Lắp Màn hình LCD lên tường

Sử dụng Giá dỗ Treo tương tủy chọn (SU-WL850 hoặc SU-WL450)\* (không được cung cấp)

Với khách hàng:

Vì lí do an toàn và bảo vệ sản phẩm, Sony khuyến nghị công tác lắp đặt Màn hình LCD phải do đại lý của Sony hoặc nhà thầu được cấp phép thực hiện. Không cố gắng tự lắp đặt sản phẩm.

Với các Đại lý và Nhà thầu của Sony:

Tập trung chú ý đến vấn đề an toàn trong khi lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm này.

Thông tin lắp Giá đỡ Treo tường

Đề biết hướng dẫn lắp đặt Giá đỡ Treo tường, vui lòng xem Thông tin Lắp đặt (Giá đỡ Treo tường) trên trang sản phẩm dành cho model Màn hình LCD của bạn.

• Làm theo hướng dẫn cung cấp kèm theo loại Giá dỡ Treo tưởng dành cho mẫu thiết bị của bạn. Cần có đủ chuyên môn khi lắp đặt Màn hình LCD này, đặc biệt là để xác định sức bền chịu được trọng lượng Màn hình LCD của tưởng.
• Sony sẽ không chịu trách nhiệm với bất cứ hồng hóc hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra.
• Chỉ nhân viên bảo hành đủ khả năng mới được thực hiện việc lắp đặt lên tường.
• Vì lý do an toàn, chúng tôi đặc biệt khuyến cáo bạn nên sử dụng các phụ kiện của Sony khi lắp đặt, bao gồm:

—Giá dō Treo tương SU-WL850

—Giá dō Treo tương SU-WL450

- Đảm bảo sử dụng vít được cung cấp kèm theo Giá đỡ Treo tưởng khi gắn Giá đỡ Treo tưởng vào Màn hình LCD. Vít đi kèm được thiết kế như chỉ định trong hình minh họa khi đo từ bề mặt gắn của Giá đỡ Treo tưởng.

Đường kính và chiều dài của vít thay đổi tuy thuộc vào kiểu Giá đỡ Treo tưởng. Lắp vít không được cung cấp bởi nhà sản xuất có thể dẫn đến hư hỏng bên trong Màn hình LCD hoặc làm rơi Màn hình LCD, vv.

10 - 12 (mm) Vít (M6) Giá dỗ Treo tường VS

• Đảm bảo cắt giữ các vít chưa được sử dụng và bộ để bàn ở nơi an toàn cho đến khi sẵn sàng lắp bộ để bàn. Để vít tránh xa tầm tay của trẻ nhỏ.
  * Chỉ dành cho một số khu vực/quốc gia/model.

Sử dụng Giá đỡ Treo tường tùy chọn (ngoại trừ SU-WL850 hoặc SU-WL450) (không được cung cấp)

Sách hướng dẫn sử dụng Màn hình LCD này chỉ cung cấp các bước chuẩn bị lắp đặt Màn hình LCD lên tưởng trước khi được lắp đặt trên tường.

Bạn có thể gắn Màn hình LCD lên tường bằng cách sử dụng Giá đỡ Treo tường (không được cung cấp). Nếu Bộ để bàn gắn với Màn hình LCD, có thể cần tháo Bộ để bản khởi Màn hình LCD. Chuẩn bị Màn hình LCD để treo lên Giá đỡ Treo tường trước khi nổi dây cấp.

Vì lý do an toàn và bảo vệ sản phẩm, Sony đặc biệt khuyến cáo việc lắp Màn hình LCD lên tưởng phải do chuyên gia đủ trình độ thực hiện. Không có gắng tự lắp đặt sản phẩm.

• Làm theo hướng dẫn cung cấp kèm theo loại Giá đỡ Treo tường dành cho mẫu thiết bị của bạn. Cần có đủ chuyên môn khi lắp đặt Màn hình LCD này, đặc biệt là để xác định sức bền chịu được trọng lượng Màn hình LCD của tường.
• Không cung cấp vít lắp Giá đỡ Treo tưởng vào Màn hình LCD.

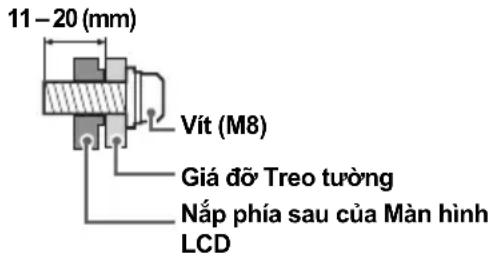

- Chiều dài của vít lắp Giá đỡ Treo tường thay đổi tùy thuộc vào độ dày của Giá đỡ Treo tường. Vui lòng tham khảo hình minh họa bên dưới.

FW-98BZ53L / 98BZ50L / 98BZ30L

11-20 (mm) Vít (M8) Giá dỡ Treo tường Nắp phía sau của Màn hình LCD

Thực hiện các bước sau để xử lý sự cố cơ bản đối với các trực trạc như: màn hình trắng, mất âm thanh, hình ảnh bị treo, Màn hình LCD không phần ứng hoặc mạng bị mất.

1Khời động lại Màn hình LCD bằng cách nhân nút nguồn trên điều khiển từ xa trong khoảng năm giấy và chọn [Khời động lại]. Màn hình LCD sẽ khởi động lại. Nếu Màn hình LCD không khởi động lại, hãy thử rút dây nguồn AC rời nhân nút nguồn trên Màn hình LCD và nhà ra. Đợi hai phút và cấm dây nguồn AC. Hoặc nhân nút nguồn trên Màn hình LCD trong khoảng 40 giấy cho đến khi Màn hình LCD tất.

2Tham khảo menu Trợ giúp bằng cách nhân HELP trên điều khiển từ xa.
3Kết nối Màn hình LCD với internet và cập nhật phần mềm. Sony khuyến nghị bạn luôn cập nhật phần mềm Màn hình LCD. Các bản cập nhật phần mềm mang đến tính năng mới và nâng cao hiệu suất hoạt động.

Khi bạn rút phích cắm Màn hình LCD, Màn hình LCD có thể không bật lên trong giây lát ngay cả khi bạn nhân nút nguồn trên điều khiển từ xa hoặc Màn hình LCD.

Cần thời gian để khởi chạy hệ thống. Hãy đội khoảng một phút, sau đó bật lại.

Điều khiển từ xa không hoạt động.

- Thay pin.

Thông số kĩ thuật

Hệ thống

Hệ thống Panel

LCD Pa-no (Màn hình tỉnh thể lỏng), Độ sáng nên LED

Ngõ ra âm thanh (W)

FW-98BZ53L / 98BZ50L / 98BZ30L:

10 + 10 + 10 + 10

FW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L /

Phiên bản Bluetooth® 4.2

Châu cấm ngõ vào/ngõ ra

→/→ AVIN

Ngõ vào video/âm thanh (giắc cấm mini)

S-CENTER SPEAKER IN (chỉ dành cho

FW-98BZ53L / 98BZ50L / 98BZ30L)

Công vào loa trung tâm S (giắc cắm mini)

HDMI IN 1/2/3/4 (HDCP 2.3-tương thích)

Video (chỉ dành cho FW-98BZ53L / 98BZ50L / 98BZ30L):

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

50, 60 Hz), 576p, 480p, Đình dạng PC

3840 × 2160p (100, 120 Hz)* ^2*3

Video (chỉ dành cho FW-85BZ40L / 85BZ30L /

60 Hz), 576p, 480p, Đình dạng PC

Âm thanh:

O' chê độ eARC (Enhanced Audio Return

Channel)

PCM tuyến tính kênh 7,1: 32/44,1/48 kHz

16 bit, Dolby Digital, Dolby Digital Plus, DTS,

Dolby TrueHD, DTS-HD MA, Dolby Atmos,

DTS:X Master Audio

Ngoại trừ chế độ eARC

PCM tuyến tính kênh 5,1: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby Audio,

Dolby Atmos, DTS

PCM tuyến tính kênh 7,1: 32/44,1/48 kHz

16 bit, Dolby Digital, Dolby Digital Plus, DTS,

Dolby TrueHD, DTS-HD MA, Dolby Atmos,

DTS:X Master Audio

Ô' chế độ ARC

PCM hai kênh tuyến tính: 48 kHz 16 bit, Dolby

Audio, Dolby Atmos, DTS

ống quang kỹ thuật số (PCM hai kênh tuyến

nh: 48 kHz 16 bit, Dolby Audio, DTS)

HDMI 4 AUDIO IN

Ngõ vào âm thanh analog (Giắc mini stereo)

(Giắc mini stereo)

Tai nghe

1,2

Công USB 1 hỗ trợ USB Tốc độ cao (USB 2.0)

Công USB 2 hỗ trợ USB siêu tốc (USB 3.2

Gen 1)

LAN

Đầu nối 10BASE-T/100BASE-TX (Tuỷ vào môi trường hoạt động của mạng, tốc độ kết nối có thể khác nhau. Tốc độ và chất lượng liên lạc không được đảm bảo.)

REMOTE

RS-232C, giác cấm mini

Giắc cắm này dùng để nhận tín hiệu điều khiển bên ngoài.

Công suất và những thông số khác

Điện áp sử dụng

110 V AC, 60 Hz (chỉ dành cho Đài Loan)

220 V – 240 V AC, 50/60 Hz (ngoại trừ Đài

Loan)

Kích thước màn hình (đo theo đường chéo)

(Xấp xỉ) (inch/cm)

FW-98BZ53L / 98BZ50L / 98BZ30L: 98 / 247,7

FW-85BZ40L / 85BZ30L: 85 / 214,8

FW-75BZ40L / 75BZ35L / 75BZ30L: 75 / 189,3

Ghi ở phía sau Màn hình LCD

Điện năng tiêu thụ ở chế độ chò*5*6

Jordan/UAE/Ai Cập: 0,50 W, Các nước khác:

0,5 W

Độ phân giải màn hình (chiều ngang × chiều dọc)

(điểm)

3.840 × 2.160

Định mức công suất

500 mA (đối với USB 1), 900 mA (đối với USB 2)

Kích thước (Xấp xì) (r × c × s) (mm)

Có Bê dě bàn

FW-98BZ53L: 2.199 × 1.305 × 465

FW-98BZ50L: 2.199 × 1.305 × 465

FW-98BZ30L: 2.199 × 1.305 × 465

FW-85BZ40L: 1.899 × 1.176 × 456

FW-85BZ30L: 1.899 × 1.176 × 456

FW-75BZ40L: 1.686 × 1.045 × 410

Khối lượng (Xấp xỉ) (kg)

Có Bê dě bàn

FW-98BZ53L: 68,9

FW-98BZ50L: 68,9

FW-98BZ30L: 68,9

FW-85BZ40L: 46

FW-85BZ30L: 46

FW-75BZ40L: 32,7

FW-75BZ35L: 32,7

FW-75BZ30L: 32,9

FW-65BZ40L: 22,3

FW-65BZ35L: 22,1

FW-65BZ30L: 22,1

FW-55BZ40L: 16,7

FW-55BZ35L: 16,6

FW-55BZ30L: 16,6

FW-50BZ30L: 12,9

FW-43BZ30L: 10,5

Không có Bệ để bàn

FW-98BZ53L: 67,2

FW-98BZ50L: 67,2

FW-98BZ30L: 67,2

FW-85BZ40L: 44,5

FW-85BZ30L: 44,5

FW-75BZ40L: 31,5

FW-75BZ35L: 31,5

FW-75BZ30L: 31,7

FW-65BZ40L: 21,4

FW-65BZ35L: 21,2

FW-65BZ30L: 21,2

FW-55BZ40L: 15,8

FW-55BZ35L: 15,7

FW-55BZ30L: 15,7

FW-50BZ30L: 12,3

FW-43BZ30L: 10

Các thông số khác

Phụ kiện tuỷ chọn

Giá dỡ Treo tưởng: SU-WL850 (ngoại trừ FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 50BZ30L / 43BZ30L), SU-WL450 (ngoại trừ FW-98BZ53L / 98BZ50L / 98BZ30L) Đồng hồ USB: FWA-UB100AT Nắp Chống trộm USB: FWA-AT100

Nhiệt độ vận hành: 0 °C – 40 °C

*1 Khi nhập 4096 × 2160p và cải đặt [Chế độ màn ảnh rộng] là [Bình thường], độ phân giải hiển thị là 3840 × 2160p. Để hiển thị 4096 × 2160p, cải đặt [Chế độ màn ảnh rộng] là [Đầy đủ 1] hoặc [Đầy đủ 2].
*2 Tham khảo menu trên màn hình để thiết lập [Định dạng tín hiệu HDMI].
*3 Chì dành cho HDMI IN 3 và 4. Sử dụng Ultra High Speed HDMI Cable để kết nối.
*4 Kết nối hệ thống âm thanh với HDMI IN 3 để định tuyến âm thanh Màn hình LCD với hệ thống âm thanh.
*5 Nguồn điện định mức ở chế độ chờ đạt sau khi Màn hình LCD hoàn tất các nội trình cần thiết.
*6 Công suất tiêu thụ ở chế độ chờ sẽ tăng nếu Màn hình LCD có kết nối mạng.

Lưu ý

• Bộ dây đai hỗ trợ FBông được cung cấp cho Philippines.
• Các phụ kiện tùy chọn có thể đi kèm tùy thuộc vào quốc gia/vùng/model Màn hình LCD/kho dự trữ.
• Thiết kế và thông số kĩ thuật có thể thay đổi mà không cần thông báo.
• Một số hướng dẫn trên màn hình có thể không áp dụng cho model Màn hình LCD của bạn.

Thông tin thương hiệu

• Các thuật ngữ HDMI, HDMI High-Definition Multimedia Interface, Nhận diện thương mại HDMI và Logo HDMI là các nhà n hiệu thương mại hoặc nhân hiệu thương mại đã đăng ký của HDMI Licensing Administrator, Inc.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio, và biểu tượng hai chữ D là thương hiệu của Dolby Laboratories Licensing Corporation. Sản xuất theo giấy phép của Dolby Laboratories. Các tài liệu mật chưa công bố. Bản quyền © 1992-2022 thuộc Dolby Laboratories. Đã đăng ký bản quyền.
• Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.
• Google, YouTube và Android TV là nhân hiệu của Google LLC.
• Wi-Fi ^® , Wi-Fi Alliance ^® và Wi-Fi Direct ^® là thương hiệu đã được đăng ký của Wi-Fi Alliance.

• Logo Wi-Fi CERTIFIED™ và Wi-Fi CERTIFIED 6™ là ký hiệu chứng nhận của Wi-Fi Alliance.

• Để biết bằng sáng chế DTS, hãy xem http://patents.dts.com. Được sản xuất theo sự cho phép của DTS, Inc. DTS, Digital Surround và biểu trưng DTS là các nhân hiệu đã đăng ký hoặc nhân hiệu của DTS, Inc. tại Hoa Kỳ và các quốc gia khác. © 2020 DTS, Inc. ĐÃ ĐĂNG KÝ BẢN QUYỀN.

• Ký hiệu từ và các logo Bluetooth ^® là thương hiệu đã đăng ký của Bluetooth SIG, Inc. và việc Sony Group Corporation cũng như các chi nhánh sử dụng các ký hiệu đó phải theo sự cấp phép.
• TUXERA là thương hiệu đã đăng ký của Tuxera Inc. tại Hoa Kỳ và các quốc gia khác.
• Apple, Apple Home, AirPlay và HomeKit là các nhân hiệu của Apple Inc., được đăng ký tại Hoa Kỳ và các quốc gia và khu vực khác. Để sử dụng AirPlay và Apple HomeKit với TV này, bạn nên sử dụng phiên bản iOS, iPadOS hoặc macOS mới nhất.
• Được bảo đảm bởi một hoặc nhiều tuyên bố về các bằng sáng chế HEVC được liệt kê tại patentlist.accessadvance.com.
• Tất cả các thương hiệu khác là tài sản của chủ sở hữu tương ứng.

Table des matières
