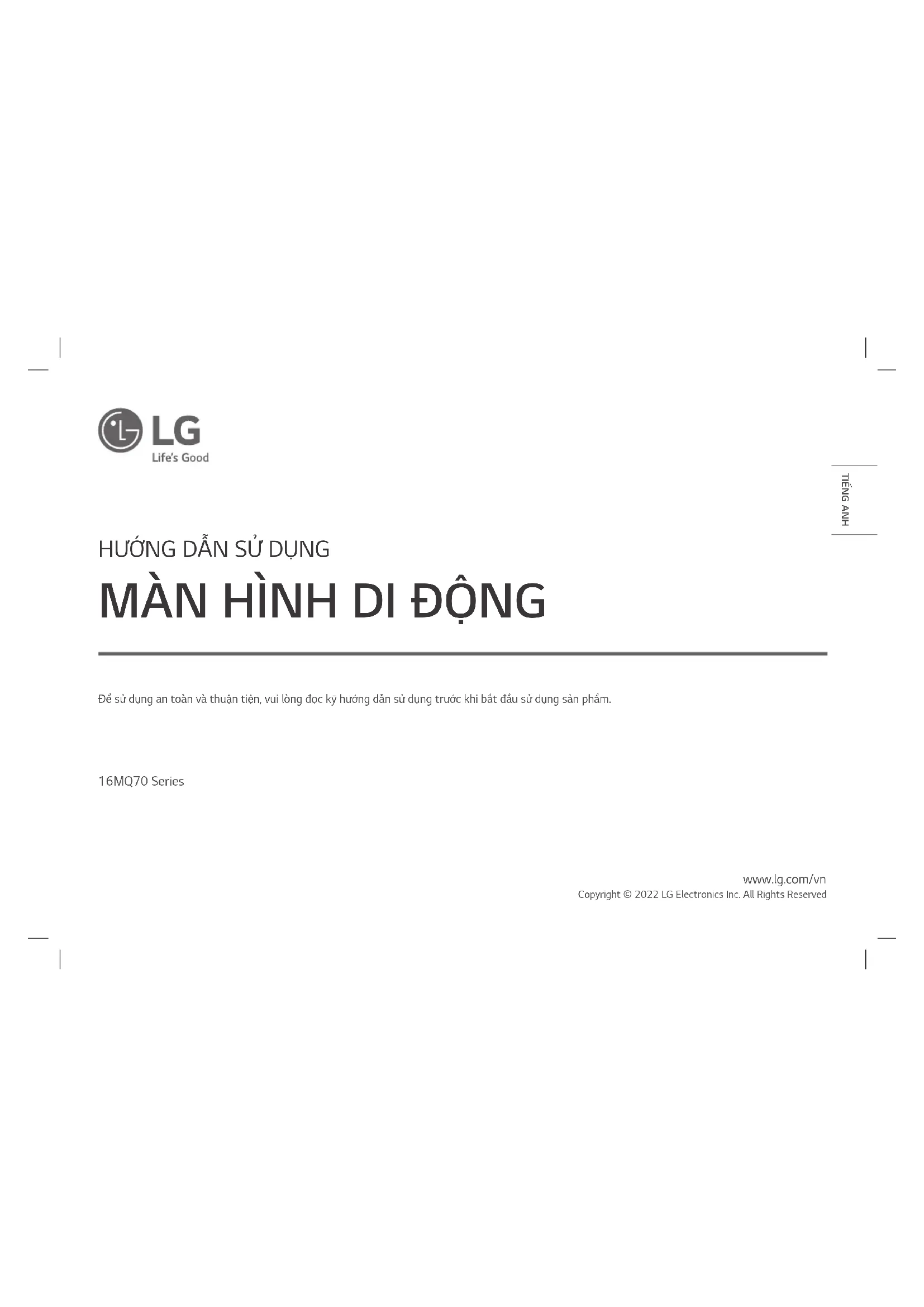

HƯỚNG DẪN NGƯỜI DÙNG Gran +View 16MQ70 LG

Để sử dụng an toàn và thuận tiện, vui lòng đọc kỹ hướng dẫn sử dụng trước khi bắt đầu sử dụng sản phẩm. www.lg.com/vn Copyright © 2022 LG Electronics Inc. All Rights Reserved

• Lưu ý An toàn Quan trọng Lưu ý An toàn Quan trọng p. 1
• Khi đang sử dụng sản phẩm p. 1
• Kiểm tra các Linh kiện p. 2
• Khám phá Sản phẩm p. 2
• Sử dụng Bao da Folio p. 3
• Kết nối Màn hình p. 3
• Thiết lập màn hình (Chế độ mở rộng) p. 4
• Điều chỉnh độ sáng màn hình p. 4
• Cài đặt Phần mềm p. 4
• Danh sách kiểm tra Hỗ trợ Trước Kỹ thuật p. 5
• Phụ lục p. 5
• Đặc điểm Kỹ thuật của Sản phẩm p. 5
• Chế độ mặc định gốc p. 6
• Thông tin thông báo về Nhãn hiệu đã đăng ký và Phần mềm mã nguồn mở p. 6
• Các biểu tượng Lưu ý An toàn Quan trọng Kiểm tra phần “Lưu ý An toàn Quan trọng” sau đây để ngăn ngừa trước những mối nguy hiểm hoặc hư hỏng không mong muốn.“Lưu ý An toàn Quan trọng” được chia thành hai phần “Cảnh báo” và “Cẩn trọng”. p. 6

CẢNH BÁO: Việc không tuân thủ hướng dẫn có thể dẫn tới thiệt hại vật chất nghiêm trọng hoặc thương tích chết người.

CẨN TRỌNG: Việc không tuân thủ hướng dẫn có thể dẫn tới tổn thương nhỏ cho cơ thể hoặc máy móc

Khi đang sử dụng sản phẩm

Sử dụng sản phẩm ở nơi an toàn và không có nguy cơ làm rơi sản phẩm.

Không sử dụng sản phẩm ở nơi bụi bẩn hoặc ẩm ướt.

Không sử dụng sản phẩm trong môi trường nhiệt độ cao hoặc thấp.

Không dùng tay ướt chạm vào dây nguồn.

Đảm bảo cho cổng cáp nguồn không có vật lạ.

Làm sạch sản phẩm bằng chất tẩy rửa thích hợp và lau khô hoàn toàn trước khi sử dụng tiếp.

Không dùng ngón tay ấn hoặc đặt đồ vật lên màn hình.

Không chạm vào hoặc làm xước màn hình bằng vật sắc nhọn.

Nếu màn hình bị hỏng, không dùng tay chạm vào màn hình.

Liên tục hiển thị một hình ảnh trên màn hình trong thời gian dài có thể dẫn đến lỗi lưu ảnh màn hình.

Sử dụng trình bảo vệ màn hình, v.v.

Khi nhiệt độ xuống thấp, việc bật màn hình có thể gây ra hiện tượng nhấp nháy màn hình tạm thời.

Nếu trường hợp này xảy ra, bạn có thể thấy một số đốm đỏ, xanh lục và xanh lam trên màn hình nhưng hiện tượng này là bình thường. Mục lục2Kiểm tra các Linh kiện

Kiểm tra các Linh kiện Các linh kiện nêu bên dưới được cung cấp khi bạn mua sản phẩm. Kiểm tra các linh kiện trước khi sử dụng.

Một số linh kiện có thể khác về hình dạng và màu sắc so với các hình ảnh trong một số mẫu nhất định.

Để làm sạch sản phẩm, hãy sử dụng chất tẩy rửa chuyên dụng cho Máy tính cá nhân (PC) và màn hình. Sử dụng chất pha loãng, benzen, cồn hoặc các chất tương tự khác có thể làm hư hại hoặc biến dạng sản phẩm. Thân màn hình Hướng dẫn sử dụng Cáp USB-C™ Bao da Folio LƯU Ý

Số liệu trong hướng dẫn sử dụng có thể thay đổi mà không cần thông báo trước. Khám phá Sản phẩm Sản phẩm có thể khác về hình dạng và màu sắc so với hình ảnh trong hướng dẫn sử dụng này. Mặt trước

Nút điều chỉnh độ sáng màn hình3

Sử dụng Bao da Folio Sử dụng Bao da Folio Bạn có thể gấp bao da folio lại và sử dụng như một giá đỡ.

Khi di chuyển sản phẩm, hãy đảm bảo giữ bao da folio phủ lên trên sản phẩm để bảo vệ màn hình. LƯU Ý

Bao da folio hiện có thể được sử dụng ở hai góc độ.

Bao da folio chỉ có thể được sử dụng ở chế độ nằm ngang.

Bao da folio là thiết bị tiêu hao và có thể bị hư hỏng trong quá trình sử dụng. Bạn có thể mua riêng bao da folio từ trung tâm bảo hành của LG Electronics Kết nối Màn hình Kết nối các cổng USB-C™ của màn hình và PC bằng cáp USB-C™.

Không sử dụng bất kỳ loại cáp nào khác ngoài cáp USB-C™ cho loại kết nối này. Việc này có thể làm hỏng giắc cắm. LƯU Ý

Sản phẩm này được thiết kế để chỉ được sử dụng với máy tính xách tay. Thiết bị được kết nối với màn hình phải hỗ trợ Chế độ Thay thế DisplayPort (Chế độ DP Alt) và đầu ra nguồn (USB PD) ở mức 7,5 W (5 V / 1,5 A) trở lên.

Cổng USB-C™ chỉ hỗ trợ một kết nối và không hỗ trợ đa kết nối.

Sử dụng cáp USB-C™ kèm theo màn hình để kết nối. Sử dụng cáp được thiết kế dành cho sản phẩm khác có thể khiến màn hình hoạt động không bình thường.

Nếu thiết bị kết nối với màn hình có pin yếu, kết nối có thể bị mất.

Màn hình này hỗ trợ chức năng plug-and-play (cắm-là-chạy). (Cắm-là-chạy: Khi một thiết bị được kết nối với PC, PC sẽ tự động nhận dạng thiết bị được kết nối mà không cần tới thao tác thiết lập môi trường nào từ phía người dùng).4Thiết lập màn hình (Chế độ mở rộng)

Thiết lập màn hình (Chế độ mở rộng) Nếu thiết lập màn hình di động ở Chế độ mở rộng, bạn có thể cài đặt tỷ lệ và bố cục màn hình. 1 Nhấn [ / ] hoặc [Ctrl] + [ESC] trên bàn phím của bạn để hiển thị menu Start.

Windows 10: Nhấn nút Start [ ] sau đó chọn Cài đặt [ ].

Windows 11: Nhấn nút Start [ ] sau đó chọn Cài đặt [ ] trên màn hình Start. 2 Khi màn hình Cài đặt xuất hiện, chọn [Hệ thống] > [Màn hình]. 3 Windows 10: Chọn [Mở rộng càc màn hình này] trong [Nhiều màn hình]. Windows 11: Chọn [Mở rộng càc màn hình này].4 Chọn màn hình 2.5 Thay đổi cài đặt theo ý muốn trong [ Tỷ lệ & bố cục]. LƯU Ý

Hình ảnh chỉ mang tính chất mô tả và có thể thay đổi tùy thuộc vào phiên bản Windows và ngôn ngữ của quốc gia đó. Điều chỉnh độ sáng màn hình Bạn có thể sử dụng nút độ sáng màn hình ở bên phải sản phẩm để điều chỉnh độ sáng màn hình.

Cài đặt Phần mềm Cài đặt OnScreen Control và sử dụng các chức năng khác nhau như chia đôi màn hình, thiết lập màn hình và chuyển đổi màn hình một cách dễ dàng và thuận tiện. 1 Truy cập trang web LG Electronics (http://lg.com).2 Chọn tùy chọn menu “HỖ TRỢ” và tìm kiếm mẫu sản phẩm.3 Chọn “OnScreen Control” và bắt đầu cài đặt phần mềm. LƯU Ý

Sau khi cài đặt OnScreen Control, bạn có thể tìm hiểu cách sử dụng nó từ menu Trợ giúpđược tích hợp bên trong ứng dụng.

OnScreen Control chỉ khả dụng trên Windows.

Chức năng Tự động xoay màn hình chỉ khả dụng khi bật OnScreen Control.5

Danh sách kiểm tra Hỗ trợ Trước Kỹ thuật Danh sách kiểm tra Hỗ trợ Trước Kỹ thuật Nếu xuất hiện các biểu hiện sau trong khi sử dụng sản phẩm, hãy kiểm tra lại. Đây có thể không phải là một lỗi. Biểu hiện Nguyên nhân và Giải pháp Màn hình không hiển thị hoặc kết nối không ổn định.

Kiểm tra xem thiết bị được kết nối với màn hình có hỗ trợ Chế độ Thay thế DisplayPort (Chế độ DP Alt) và Cấp nguồn qua USB (USB PD) hay không. Không bật được nguồn.

Kiểm tra xem liệu bạn có thể kết nối thiết bị với màn hình đúng cách hay không bằng cách sử dụng cáp USB-C™ đi kèm với màn hình. Vượt quá dải tần số được hỗ trợ của màn hình.

Hiện tượng này xảy ra khi tín hiệu truyền từ PC vượt quá dải tần số quét ngang hoặc dọc. Tham khảo thiết lập Chế độ cài đặt gốc và đặt lại tần số. Màn hình hiển thị không rõ ràng.

Đặt độ phân giải màn hình thành bất kỳ thiết lập độ phân giải nào khác được đề xuất (tối ưu) có thể dẫn đến việc văn bản bị nhòe hoặc màn hình bị mờ, cắt hoặc nghiêng. Sử dụng thiết lập độ phân giải màn hình được đề xuất. Hiện tượng lưu ảnh màn hình vẫn còn ngay cả khi tắt nguồn.

Lưu ý rằng việc bật và giữ nguyên màn hình liên tục trong thời gian dài có thể gây hỏng màn hình và dẫn đến lỗi lưu ảnh màn hình.

Sử dụng trình bảo vệ màn hình nếu muốn sử dụng màn hình trong thời gian dài. Xuất hiện các vết đốm trên màn hình.

Bạn có thể thấy một vài đốm pixel (đỏ, lục, lam, trắng, đen) trên màn hình khi sử dụng sản phẩm. Đây là hiện tượng bình thường của màn hình LCD. Điều này không liên quan đến hiệu suất màn hình và không phải là biểu hiện bất thường. Phụ lục Đặc điểm Kỹ thuật của Sản phẩm Màn hình IPS LCD 40,6 cm Độ sâu màu 16,7 triệu màu (8 bit) Độ phân giải Độ phân giải tối

2560 x 1600 @ 60 Hz Độ phân giải được đề xuất 2560 x 1600 @ 60 Hz Chuẩn hiển thị được hỗ trợ Chế độ Thay thế DisplayPort (Chế độ DP Alt) Nguồn Định mức 5 V

2 A Tiêu thụ điện năng Chế độ hoạt động: mức thông thường 8 W (mặc định gốc)* Môi trường Hoạt động Nhiệt độ 0 °C đến 40 °C Độ ẩm Thấp hơn 80 % Lưu trữ Nhiệt độ -20 °C đến 60 °C Độ ẩm 85 % hoặc thấp hơn Kích thước (không bao gồm bao bì) Có bao da folio 362 (rộng) x 249 (cao) x 11,3 mm (dày) Không có bao da folio 360 (rộng) x 245,5 (cao) x 8,3 mm (dày) Trọng lượng (không bao gồm bao bì) Có bao da folio Khoảng 990 g Không có bao da folio Khoảng 670 g6Phụ lục

• Mức tiêu thụ điện năng ở Chế độ Bật được đo đạc trong những điều kiện thử nghiệm tiêu chuẩn của LGE (hình ảnh màu trắng hoàn toàn, độ phân giải tối đa).

Các thông số kỹ thuật của sản phẩm có thể thay đổi mà không cần thông báo khi sản phẩm được cải tiến.

Mức tiêu thụ điện năng có thể khác nhau tùy thuộc vào điều kiện hoạt động và thiết lập của màn hình. Chế độ mặc định gốc Chế độ cài đặt sẵn Tần số quét ngang (kHz) Tần số quét dọc (Hz) Phân cực (H/V) 640 x 480 31,469 59,94 -/- 800 x 600 37,879 60,317 +/+ 1024 x 768 48,363 60 -/- 1152 x 864 54,347 60,05 +/+ 1280 x 720 45 60 +/+ 1280 x 1024 63,981 60,02 +/+ 1600 x 900 60 60 +/+ 1680 x 1050 65,29 59,954 -/+ 1920 x 1080 67,5 60 +/- 1920 x 1080 83,894 74,973 +/- 2560 x 1440 88,79 59,95 +/- 2560 x 1600 48,62 29,96 +/- 2560 x 1600 98,71 59,97 +/- 2560 x 1600 124,26 74,95 +/- Thông tin thông báo về Nhãn hiệu đã đăng ký và Phần mềm mã nguồn mở USB Type-C™ và USB-C™ là những thương hiệu của USB Implementers Forum. Logo LG là thương hiệu đã được đăng ký của LG Electronics Inc. Để lấy mã nguồn theo GPL, LGPL, MPL và các giấy phép nguồn mở khác bắt buộc tiết lộ mã nguồn có trong sản phẩm này và để truy cập tất cả các điều khoản cấp phép, thông báo bản quyền và các tài liệu liên quan khác, vui lòng truy cập https://opensource.lge.com. LG Electronics cũng sẽ cung cấp mã nguồn mở cho bạn trong CD-ROM có tính phí để chi trả cho chi phí phát hành (chẳng hạn như các khoản phí về vận chuyển, đĩa và xử lý) khi nhận được yêu cầu qua email đến địa chỉ [e-mail]. Ưu đãi này có hiệu lực cho bất kỳ ai nhận được thông tin này trong khoảng thời gian ba năm tính từ ngày chúng tôi phân phối sản phẩm này. Các biểu tượng

Nghĩa là dòng điện xoay chiều (AC).

Nghĩa là dòng điện một chiều (DC). Nghĩa là thiết bị loại II.

Nghĩa là chế độ chờ.

Nghĩa là “BẬT” (nguồn). Nghĩa là điện áp nguy hiểm.MEMO16MQ70 Series
