HƯỚNG DẪN NGƯỜI DÙNG EXACT ION 12700 Professional BOSCH

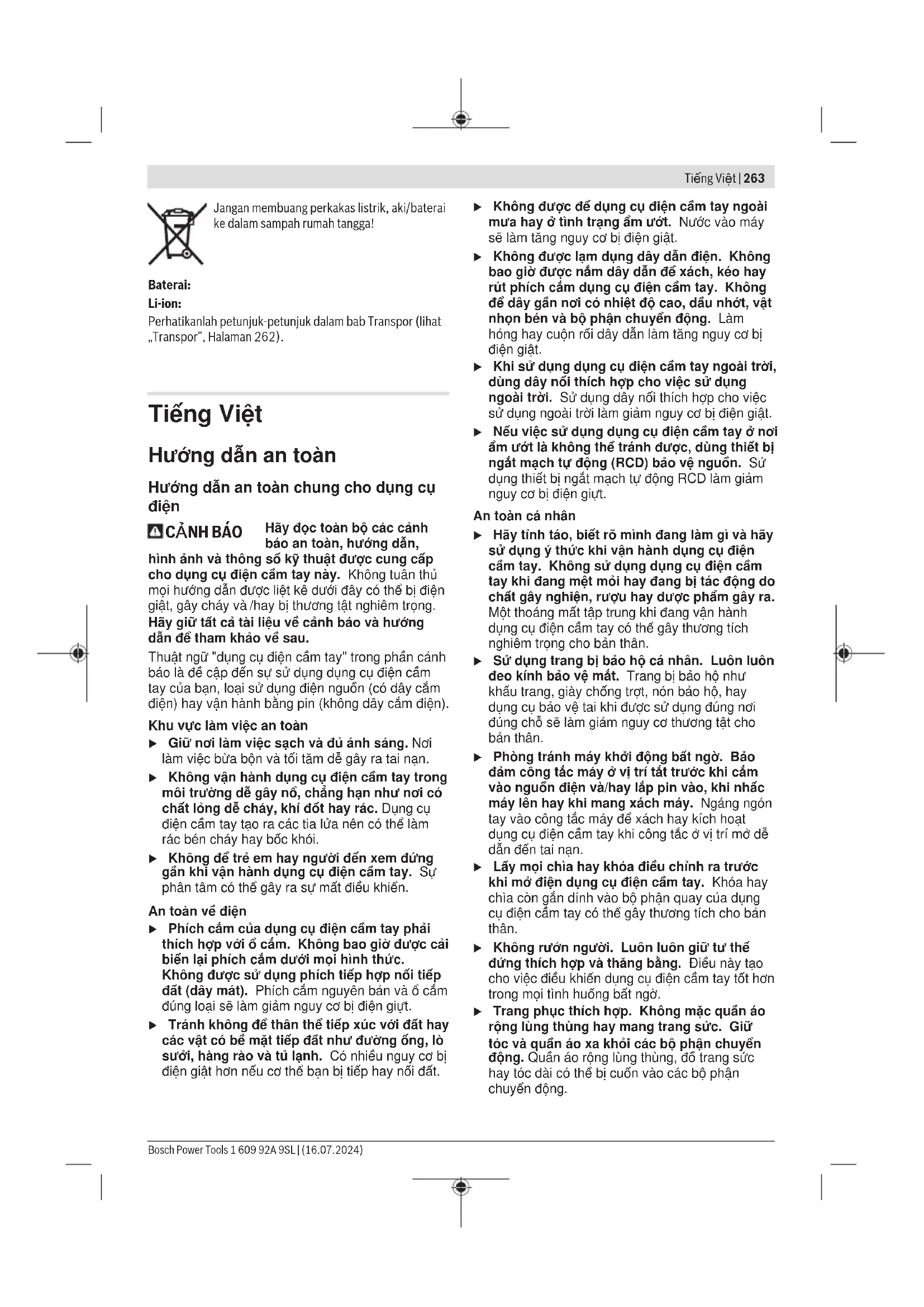

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ moi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. Hấy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dung cụ điện cấm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cấm tay của bạn, loại sử dụng điện nguồn (có dây cấm điện) hay vận hành bằng pin (không dây cấm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bên và tối tắm để gây ra tai nạn.
Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nổ, chằng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dung cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gắn khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ điện cấm tay phải thích hợp với ở cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cấm nguyên bán và ở cấm đúng loại sẽ làm giảm nguy cơ bị điện giut.
Tránh không để thân thế tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị diện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.

Không được để dụng cụ điện cảm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nấm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hồng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.
Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị diện giật.
▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giụt.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiệm trọng cho bản thân.
Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mắt. Trang bị bảo hộ như khấu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thường tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cắm tay khi công tắc ở vị trí mở để dẫn đến tai nan.
Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ điện cẩm tay. Khóa hay chia còn gắn dính vào bộ phân quay của dụng cụ điện cẩm tay có thể gây thương tích cho bán thân.
▶ Không rượn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cẩm tay tốt hơn trong mọi tình huống bắt ngờ.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.

264 | Tiếng Việt

▶ Nếu có các thiết bị đi kèm đề nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
▶ Không để thời quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bổ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

Không được ép máy. Sử dụng dụng cụ điện cẩm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cẩm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ diện cấm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ diện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ diện cấm tay khởi động bất ngò.

Cắt giữ dụng cụ điện cấm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.

Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhieu tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.

▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn.

▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

▶ Giữ tay cấm và bề mặt nấm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nấm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngò.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác.
▶ Chỉ sử dụng dụng cụ diện cảm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bắt cứ loại pin khác có thể dẫn đến thương tật hay cháy.
Khi không sử dụng pin, để cách xa các vật bằng kim loại như kepada giấy, tiên xu, chia khoa, dinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một dấu cực với một dấu cực khác. Sự chấp mach của các dấu cực với nhau có thể gây bóng hay cháy.
Bảo quản ở tình trạng tối, dung dịch tử pin có thể túa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra tử pin có thể gây ngửa hay bông.
Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hóng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích.
▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ.
▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các hướng dẫn an toàn cho tua-vít

▶ Chỉ cấm dụng cụ điện tại các bề mặt cấm nấm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kịp có thể tiếp xúc với dây điện ngâm. Dụng cụ kịp tiếp xúc với dây có điện có thể làm cho các phần kim loại hồ của dụng cụ điện cấm tay có điện và có thể gây ra điện giật cho người vận hành.

▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhỏ hỗ trợ. Đụng chạm đường dẫn điện có thể gây

ra hóa hoàn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật.

▶ Giữ chặt dụng cụ điện. Khi tiết chặt và nói lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn.
▶ Kẹp chất vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng étô thì vững chắc hơn giữ bằng tay.
▶ Luôn luôn đội cho máy hoàn toàn ngừng hằng trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kep chặt dẫn đến việc dụng cụ điện cấm tay bị mất điều khiển.
Trong trường hợp pin bị hống hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp.
▶ Không thay đổi và mở pin. Nguy cơ bị chấp mạch.
Pin có thể bị hư hại bởi các vật dụng nhơn như dinh hay tuốc-no-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoán mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng.
▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bản, nước, và sự ẩm ướt. Có nguy cơ nổ và chấp mạch.

▶ Tất dụng cụ điện ngay nếu phụ tùng bị chăn. Hây chuẩn bị cho những mô-men phản ứng cao, mà gây ra sự đội ngược. Phụ tùng bị chăn, nếu dụng cụ điện bị quá tái hoặc bị kẹt trong phôi gia công cản gia công.

CẢNH BÁO

Bụi sinh ra khi đánh bóng, cưa, mài, khoan và các công việc tương tự có thể gây ung thư, sinh quái tương hoặc gây đột biến. Một số chất có trong những loại bụi này gồm:

Chì trong sơn và màu có chứa chì; Silic ôxit kết tinh có trong gạch, xì măng và các công việc nên khác; Asen và cromat trong gỗ đã xử lý bằng hóa chất. Nguy cơ mắc bệnh phụ thuộc vào mức độ thường xuyên bạn tiếp xúc với các chất này. Để giảm thiểu nguy hiểm, bạn chỉ cân làm việc trong các không gian được thông khí tốt với trang thiết bị bảo vệ tương ứng (ví dụ với các thiết bị phòng độc được thiết kế đặc biệt giúp lọc sạch các hạt bụi nhỏ nhất).

Tránh vô tình bạt lại. Đảm bảo rằng công tắc Tất/Mỗ ở trong vị trí tất trước khi bạn lắp pin. Mang xách máy với ngón tay ngáng vào công tắc

Tất/Mở hay lắp pin vào dụng cụ điện đã bật có thể dẫn đến tai nạn.

▶ Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tật có thể bị bể, ví dụ, và gây ra thường tích hay hư hỏng.
Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.
Hãy cản thận khi vận các vít dài, có nguy cơ trượt tùy theo kiểu vít và dụng cụ gài được dùng. Thường thì khó điều khiển một dinh vít dài và luôn có nguy cơ tiêm ấn là bạn có thể bị trượt và bi thường khi văn vào.
Hãy lưu ý hướng xoay đã thiết lập, trước khi bạn bất dụng cụ điện. Nếu bạn muốn nói lòng một vít và thiết lập hướng xoay sao cho vít được văn vào, điều này có thể dẫn đến một chuyển động mạnh mất kiểm soát của dụng cụ điện.
▶ Chỉ sử dụng dụng cụ điện làm máy khoan. Dung cụ được trang bị khớp ly hợp ngắt, không được thiết kế cho các ứng dụng khoan. Ly hợp có thể đóng tự động và không cảnh báo.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiệm trong.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dụng cụ điện này được thiết kế để bắt và tháo vít, đai ốc và các bộ phận nối khía ren trong phạm vi đo và phạm vi năng suất được nếu.

Dụng cụ điện chỉ phù hợp để sử dụng trong môi trường công nghiệp.

Dụng cụ điện này không được thiết kế để sử dụng như một máy khoan.

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Phân lắp dụng cụ
(2) Mâm cặp thay nhanh
(3) Đèn làm việc
(4) Gạc chọn lực xoắn
(5) Công tắc bật/tất
(6) Gạc văn chuyên đối chiếu quay
(7) Đèn báo trạng thái nạp pin

266 | Tiếng Việt

(8) Đèn LED, các mối nổi bất vít
(9) Pin a)
(10) Nút tháo pin a)
(11) Quai cập đa dụng a)
(12) Khe lấp cho giá treo
(13) Dùng cụ gài a)

(14) Dụng cụ điều chỉnh ^a)
(15) Dĩa điều chỉnh
(16) Vòng đánh dấu
(17) Tay nấm (bê mặt nấm cách điện)
a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

Thông số kỹ thuật

Máy Bát Vít Tay Nám Giữa
EXACT ION	2-700 4-2000 6-1500 8-1100 12-450 12-700
Mã số máy	3 602 D94 4.0 3 602 D94 4.1 3 602 D94 4.2 3 602 D94 4.3 3 602 D94 4.5 3 602 D94 4.4
Điện thể danh định	V= 18 18 18 18 18
Mô men xoắn ứng dụng cho việc bắt vít cứng/mêm theo tiêu chuẩn ISO 5393A)	Nm 0,5-2 1,5-4 1,5-6 2-8 2-12 2-12
Tốc độ không tải n°A)	/phút 70-700 200-2000 150-1500 110-1100 45-450 70-700
Trọng lượngB)	kg 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4
Mức độ bảo vệ	IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20
Phân lắp dụng cụ
– Mâm cấp thay nhanh	○ 1⁄4" 1⁄4" 1⁄4" 1⁄4" 1⁄4" 1⁄4"			○	○	○
Pin (Không nằm trong phạm vi giao hàng tiêu chuẩn)	Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li- lon
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ...
Nhiệt độ môi trường cho phép trong quá trình vận hànhC) và trong quá trình lưu trữ	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -
Pin được khuyến dùng	GBA 18V... ProCORE18V...D)	GBA 18V... ProCORE18V...D)	GBA 18V... ProCORE18V...D)	GBA 18V... ProCORE18V...D)	GBA 18V... ProCORE18V...D)	GBA 18V... ProCORE18V...D)

Máy Bắt Vít Tay Nám Giữa

EXACT ION	2-700 4-2000 6-1500 8-1100 12-450 12-700
Thiết bị napđược giốithiều	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

A) được do ở 20–25 °C với pin GBA 18V 5.0Ah
B) tùy vào loại pin lốc đang sử dụng
C) hiệu suất giới hạn ở nhiệt độ < 0 °C
D) Trọng lượng không pin
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.

Hướng dẫn về độ chính xác

Giảm tốc độ (đặc biệt là dưới 50%) có thể dẫn đến giảm mô-men xoắn cực đại. Tốc độ tăng cao với Power Boost có thể ảnh hưởng đến độ chính xác và đặc tính ngắt. Khớp ly hợp có thể bị khớp quá mức.

Các lân kiểm tra khả năng của máy thường được thực hiện ở tốc độ 600 /phút theo VDI 2647.

Những thay đổi về tốc độ và/hoặc mô-men xoắn có thể ảnh hưởng đến độ chính xác.

Khả năng của máy phải được kiểm tra với cải đặt tương ứng.

Pin

Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được để cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cấm tay của bạn có sử dụng pin Li-lon.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm dây dữ điện dung, nạp điện hoàn lại cho pin trước khi sử dụng cho lân dấu tiên.

Lắp pin

Hãy dây pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Đế tháo pin bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Đèn báo trạng thái nạp pin (Đèn LED vàng)

Đèn báo trạng thái nạp pin	Ý Nghĩa
Đèn nhắp nháy + tín hiệu âm thanh	Sạc pin:Chỉ có thể thực hiện 6-8 mối nổi bắt vít.
Đèn sáng liên tục + Tín hiệu âm thanh	Điện dung không còn đủ cho một mối nổi bắt vít hoặc dụng cụ điện bị quá tải:Dụng cụ điện không thể được bất nữa.- Tháo pin ra và thay bằng pin đã được nạp đáy điện.
Đèn nhắp nháy	Máy bị quá nóng và không hoạt động được:- Hãy đợi cho đến khi sự nhắp nháy tự động tất sau một khoảng thời gian ngắn trước khi tiếp tục sử dụng lại dụng cụ điện.

Khi gài pin (9) và nhân nút bạt/tát (5) đèn báo trạng thái sạc pin sẽ hiển thị mức sạc của pin trong 5 giây.

Đèn báo trạng thái sạc pin Điện dung

Xanh lực 60–100 %
Màu vàng 30–60 %
Màu đỏ 0–30 %

Các Khuyến Nghị về Cách Bảo Dương Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước.

Chỉ bảo quản pin trong tâm nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Sư giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sụ lắp vào

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tắt.

Môi trường vận Hành và Môi trường lưu kho

Dụng cụ điện dành riêng cho việc vận hành ở các khu vực làm việc có che chấn.

Đế vận hành không lỗi, nhiệt độ xung quanh cho phép phải nằm trong khoảng 0 °C đến +45 °C, với độ ẩm không khí tương đối trong khoảng 20 đến 95% không ngưng tụ.

Thiết bị treo (xem hình A)

Với giá treo (11) bạn có thể gắn chặt dụng cụ điện vào thiết bị treo.

- Hãy đặt giá treo (11) lên dụng cụ điện và khớp vào các khe (12).

▶ Thường xuyên kiểm tra tình trạng của giá treo và móc của thiết bị treo.

Cài đặt cấu hình dụng cụ điện

Nhò phân mềm BOSCH EXACT Configuratortừ phiên bản 5.2 các cải đặt khác nhau trên dụng cụ điện (ví dụ số vòng quay, nắc vít, bảo vệ chống lặp lại) có thể được lập cấu hình. Để thực hiện, dụng cụ điện phải kết nối với máy vi tính thông qua cổng dữ liệu USB. Muốn vây, hãy sử dụng cấp USB: USB 2.0 kiểu A/Micro-USB 2.0 kiểu B

- Được bảo vệ kép

- Chiêu dài tối đa 1 m

Khi định cấu hình qua giao diện USB, nhiều sóng vô tuyến có thể xảy ra bên ngoài môi trường công nghiệp.

▶ Hây lưu ý tất cả cảnh báo an toàn và chỉ dẫn của hướng dẫn vận hành phần mềm.

Thay Dùng Cụ (xem hình B)

▶ Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.

Lắp dụng cụ gài

Chỉ sử dụng các dụng cụ điện có chuôi phù hợp (Lục giác 1/4").

– Hãy kéo bạc lót của mâm cặp thay nhanh (2) ra phía trước.

– Hãy gắn dụng cụ gài (13) vào phân lắp dụng cụ (1) và nhà mâm cấp thay nhanh.

Tháo dụng cụ gài ra

– Hãy kéo bạc lót của mâm cặp thay nhanh (2) ra phía trước.
– Hãy lấy dụng cụ gài (13) ra khởi phần lắp dụng cụ (1) và nhà mâm cập thay nhanh.

Vận Hành

Nếu bạn muốn khởi động dụng cụ điện, bạn cần điều chỉnh hướng xoay bằng gạc vận chuyển đổi chiếu quay (6):

Dụng cụ điện chỉ khởi động, nếu gạc vấn chuyển đổi chiếu quay (6) không nằm ở giữa (Khóa an toàn).

Điều chỉnh hướng xoay (xem hình C)

• Xoay theo chiếu kim đồng hồ: Đế văn các vít vào hây nhấn gạc văn chuyển đổi chiếu quay (6) sang bên trái cho tới cũ chắn.
• Xoay ngược chiếu kim đồng hồ: Để nói lòng hoặc tháo các vít hãy nhân gạc vận chuyển đổi chiếu quay (6) sang bên phải cho tới cũ chặn.

Cài đặt mô men xoắn (xem hình D)

Mô men xoắn dựa vào lò xo căng của khớp ly hợp ngắt. Khóp ly hợp ngắt phản ứng theo chiếu quay phải cũng nhu trái khi đạt đến mô men xoắn đặt trước.

Đế cải đặt mô-men xoắn riêng, chỉ sử dụng dụng cụ điều chỉnh giao kèm (14).

• Hãy dãy con truọt (4) trên dụng cụ điện lùi lại hoàn toàn.
  – Hây cắm dụng cụ điều chỉnh (14) vào phân lắp dụng cụ (1) và văn từ từ.
  – Ô trên lỗ hống của vỏ, ngay khi nhìn thấy chỗ phình nhỏ (Dĩa điều chỉnh (15)) trong khớp ly hợp, bạn hãy cắm dụng cụ điều chỉnh (14) vào chỗ phình này và văn.

Văn theo chiều kim đông hô tạo ra mô men xoắn cao, ngược chiều kim đông hô, mô men xoắn thấp.

– Lấy ra dụng cụ điều chỉnh ra (14). Hãy đầy lại con trượt (4) ra phía trước, để bảo vệ khớp ly hợp khởi bị bản.

Lưu ý: Thiết lập cân thiết phụ thuộc vào kiểu kết nối vít và được xác định tốt nhất trong thủ nghiệm thực tế. Kiểm tra việc bắt vít thủ bằng cân tiết lực.

▶ Chỉ chỉnh đặt lực xoắn trong phạm vi hiệu suất đã định, nếu làm khác, khớp ly hợp ngắt sẽ không có phần ứng.
▶ Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Đánh dấu thiết lập mô men xoắn (xem hình E)

Luôn luôn sử dụng dụng cụ điện có vòng đánh dấu để bảo đảm vỏ máy được bịt kín không cho bụi hay chất bản lot vào trong.

Đế đánh dấu các mô men xoắn được thiết lập riêng, bạn có thể thay vòng đánh dấu (16) bằng một vòng đánh dấu có màu khác.

– Hãy nhân vòng đánh dấu (16) bằng lưới mỏng của chia vận vít, chất trám hoặc tương tự.

Bật Mở và Tất

Các tua-vít có một khớp ly hợp ngắt phu thuộc vào mô men xoắn, mà có thể cài đặt trong khoảng được chỉ định. Nó sẽ phần ứng khi đạt được mô men xoắn đã điều chỉnh.

– Đế bạt dụng cụ điện, bạn hãy nhân công tắc bạt/tắt (5) cho đến cũ chặn.
– Dụng cụ điện tự động tất, ngay khi đạt tới mô men xoắn đã thiết lập.
▶ Khi nói lòng sớmcông tắc bạt/tất (5)mô men xoắn đặt trước không đạt được.
▶ Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Bật đèn làm việc

Đèn làm việc (3) cho phép chiếu sáng vị trí vít khi điều kiện ánh sáng không phù hợp. Hãy bật đèn làm việc (3) bằng cách nhân nhẹ công tắc Tất/Mở (5). Khi công tắc Tất/Mở được bóp chất vào, dụng cụ điện được bật và đèn làm việc tiếp tục sáng.

▶ Không nhìn thẳng vào đèn làm việc, bạn có thể bị lóa mất.

Hướng vận hành

▶ Chỉ đặt dụng cụ diện đã tất lên đai ốc/vít. Dụng cụ đang quay có thể bị tuột ra.

Hiền thị các mối nối bất vít (Đèn LED màu xanh lá/đồ)

Khi mô men xoắn chỉnh đặt trước đã đạt đến, khớp ly hợp ngắt sẽ phần ứng. Hiển thị LED (8) sáng màu xanh lá.

Nếu không đạt mô men xoắn thiết lập trước, hiện thị LED (8) sáng màu đỏ, và phát ra một tín hiệu âm thanh. Mối nối bắt vít phải được thực hiện lại lân nữa.

Bảo vệ chống lặp lại

Nếu khớp ly hợp ngắt phần ứng khi bắt vít, động cơ ngắt mạch. Chỉ có thể bất lại sau khi tạm dùng 0,7 giây. Nhờ cách này, ta có thể tránh được việc vô tình tiết lại các mối nổi bắt vít đã chất.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bất/tắt.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Bôi trơn dụng cụ điện

Chất bôi trơn:

Mõ hộp số đặc biết (225 ml)

Mã số máy 3 605 430 009

Mō Molykote

Dâu động cơ SAE 10/SAE 20

– Dùng dung môi loại nhẹ rửa sạch hộp truyền động sau 150 giờ chạy đầu tiên. Làm theo hướng dẫn cách sử dụng và thải bỏ dụng môi của nhà sản suất. Dùng dấu hộp số đặc biệt của Bosch để bôi trơn hộp truyền động. Qui trình vệ sinh được thực hiện lại cho mỗi 300 giờ kể từ lân vệ sinh dấu tiên.
– Hãy bôi trơn các bộ phận chuyển động của khớp ly hợp ngắt sau 100000 mỗi nổi bắt vít với một vải giot dâu động cơ SAE 10/SAE 20. Hãy bôi trơn các bộ phận trượt và xoay bằng mõ Molykote. Cùng lúc, kiểm tra xem khớp ly hợp có mòn để chắc chắn sự hoạt động trở lại và sự chính xác không bị ảnh hưởng. Sau cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.
Hãy chỉ để công việc bảo trì và sửa chữa được thực hiện bởi người có chuyên môn được đào tạo. Bằng cách này, ta có thể đảm bảo sự an toàn của dụng cụ điện vẫn được giữ nguyên.

Một bộ phận dịch vụ khách hàng Bosch được ủy quyền có thể thực hiện công việc này một cách đáng tin và nhanh chóng.

Loại bổ chất bôi trơn và chất tây rửa theo quy định bảo vệ môi trường. Hãy tuân thủ các quy định của pháp luật.

Ít nhất là mỗi 100.000 mối nối vít, hãy kiểm tra toàn bộ dụng cụ điện xem có hư hỏng, hao mòn hay không và kiểm tra tất cả các chức năng. Cuối cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phân phục vụ hàng sau khi bán của chứng tối trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

270 | Tiếng Việt

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhān của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIÊT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân Phuống Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Pin Li-lon được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.

Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đai lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhân. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.

Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hồ và đóng gói pin hợp khối theo cách sao cho pin không thể xây dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia.

Sự thải bổ

Dùng cụ điện, pin, phụ kiện và bao bì cản được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Pin/ắc quy:

Li-lon:

Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 270).
