NAUDOJIMO INSTRUKCIJA EXACT ION 12700 Professional BOSCH

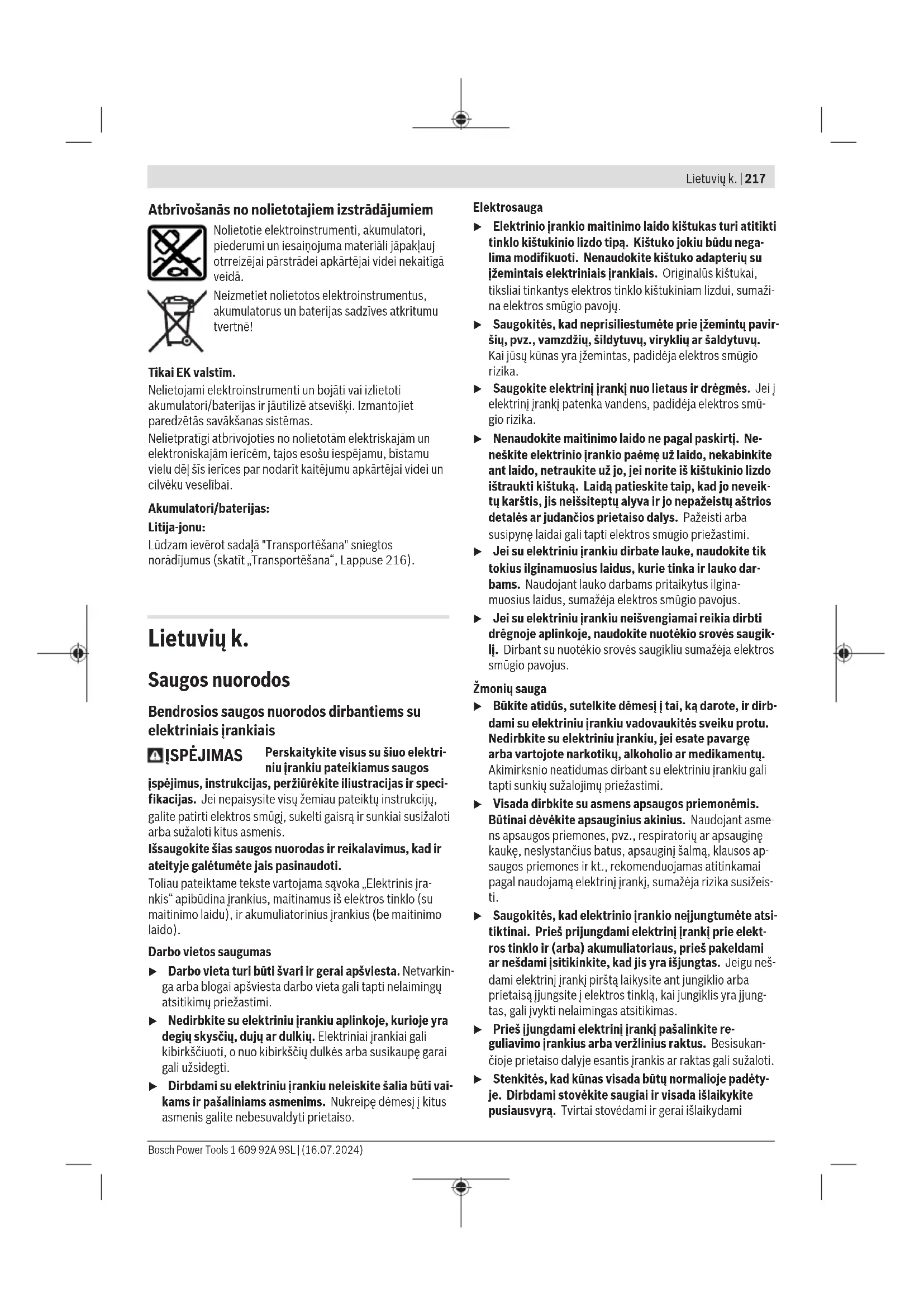

Bendrosios saugos nuorodos dirbantiems su elektriniais irankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugikli. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi tai, ką darote, ir dirbdami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami

218 | Lietuvių k.

pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

▶ Dévėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepašyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
  Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
  ▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
  Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
  ▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
  ▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš- tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
  Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
▶ Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su suktuvais

▶ Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Varžtui palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali at-sirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darba, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, duju ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalba vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
Elektrinį įrankį tvirtai laikykite. Užveržiant ir atlaisvinant varžtus gali atsirasti trumpalaikis reakcijos momentas.

▶ [tvirtinkite ruošinj]. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės j gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.
▶ Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Užsiblokavus darbo įrankiui, elektrini įrankį nedelsdami išjunkite. Būkite pasirengę dideliems reakcijos momentams, sukeliantiems atatranką. Darbo įrankis užsiblokuoja, kai elektrinis įrankis veikiamas per didele apkrova arba yra perkreipiamas apdirbamame ruošinyje.

!ISPÉJIMAS

Dulkės, kylančios šlifuojant švitriniu popieriumi, pjaunant, šlifuojant įvairiais darbo įrankiais, gręžiant ir atliekant panašius darbus, gali būti kancerogeninės, sukeliančios toksišku-mo poveikius vystymuisi arba mutageninės. Kai kurios šiose dulkėse esančios medžiagos yra:

švinas dažuose ir lakuose, kurių sudėtyje yra švino; kristalinis silicio dioksidas plytose, cemente ir kituose mūrijimo medžiagose; arsenas ir chromatas chemiškai apdorotoje medienoje. Susirgimo rizika priklauso nuo to, kaip dažnai dirbate su šiomis medžiagomis. Norėdami sumažinti pavojų, dirbkite tik gerai vėdinamose patalpose su atitinkama apsaugine jranga (pvz., su specialios konstrukcijos kvėpavimo aparatais, kurie išfiltruoja net ir mažiausias dulkių daleles).

▶ Saugokite, kad prietaisas netikėtai nejsijungtų. Prieš įstatydami akumuliatorių įsitikinkite, kad įjungimo-įš-jungimo jungiklis nustatytas į padėtį įsjungta. Jei neš-dami elektrinį įrankį pirštą laikysite ant įjungimo-įšjungimo jungiklio arba akumuliatorių įstatysite į jjungtą elektrinį įrankį, gali įvykti nelaimingas atsitikimas.
Naudokite tik nepriekaištingos büklės, nesusidėvėjusius darbo įrankius. Netinkami darbo įrankiai gali lūžti, sužeisti ir padaryti materialinės žalos.
▶ Istatydami darbo jranki atkreipkite dèmesi, kad darbo jrankis bütu tvirtai istatytas i jrankiu jtvarą. Jeigu dar-

bo jrankis jstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

Isukdami ilgus varžtus bükite atsargūs – priklausomai nuo varžto tipo ir naudojamo darbo įrankio iškyla nuslydimo pavojus. Ilgi varžtai dažnai sunkiau valdomi. Jeigu įrankis nuslysta jsukimo metu, jūs galite susižeisti.
Prieš ijungdami elektrinį įrankį patikrinkite, kokia yra nustatyta sukimosi kryptis. Pvz., jeigu norite išsukti varžtą, tačiau nustatyta jsukimo kryptis, elektrinis įrankis gali pradėti nekontroliuojamai judėti.
▶ Nenaudokite elektrinio įrankio kaip gręžimo mašinos. Elektriniai įrankiai su atjungimo sankaba néra skirti gręžti. Sankaba gali automatiškai ir be įspėjimo išsijungti.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Elektrinis įrankis skirtas nurodytų matmenų varžtams, veržlėms ir kitoms srieginėms dalims nurodytame galios intervale jsukti ir išsukti.

Elektrinis jrankis skirtas naudoti tik pramonėje.

Elektrinis jrankis néra skirtas naudoti kaip grężimo mašina.

Pavaizduoti įrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio jrankio schemos numerius.

(1) Irankių įtvaras
(2) Greitojo keitimo griebtuvas
(3) Darbiné lemputé
(4) Jungiklis sukimo momentui nustatyti
(5) Jjungimo-išjungimo jungiklis
(6) Sukimosi krypties perjungiklis
(7) Akumuliatoriaus jkrovos büklès indikatorius
(8) Sukimo operaciju šviesadiodis indikatorius
(9) Akumuliatorius ^a)
(10) Akumuliatoriaus atblokavimo klavišas ^a
(11) Pakabinimo lankelis ^a)
(12) Išpjovos lankeliui, skirtam prietaisui pakabinti, tvirtinti
(13) Darbo jrankis ^a)
(14) Reguliavimo jrankis ^a)
(15) Reguliavimo veržlė
(16) Žyméjimo žiedas
(17) Rankena (izoliuotas rankenos paviršius)
a) Šio priedo standartiniame tiekiamame komplekte néra.

220 | Lietuvių k.

Techniniai duomenys

Pramoninis akumuliatorinis suktuvas
EXACT ION 2-700 4-2000 6-1500 8-1100 12-450 12-700
Gaminio nume-ris		3 602 D94 4.0 3 602 D94 4.1 3 602 D94 4.2 3 602 D94 4.3 3 602 D94 4.5 3 602 D94 4.4
Nominalioji jtampa	V= 18 18 18 18 18
Sukimo mom-ntas kietosios/tampriosios jungties atveju pagalISO 5393A)	Nm 0,5-2 1,5-4 1,5-6 2-8 2-12 2-12
Tuščiosios eigos sūkių skaičius n0A)	min-1	70-700 200-2000 150-1500 110-1100 45-450 70-700
SvorisB)	kg 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4
Apsaugos tipas IP 20 IP 20 IP 20 IP 20 IP 20
Irankių įtvaras
-Greitojo kei-timo griebtu-vas		○ 1⁄4" 1⁄4" 1⁄4" 1⁄4" 1⁄4" 1⁄4" 1⁄4"		○	○	○
Akumuliatorius(nejeina j stan-dartinį tiekiamą komplektą)	Ličio jonų Ličio jonų Ličio jonų Ličio jonų Ličio jonų
Rekomenduoja-ma aplinkos temperatūra ikraunant	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Leidžiamoji apli-nkos temperatū-ra veikiantC) ir sandėliuojant	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Rekomenduoja-mi akumuliato-riai	GBA 18V... ProCO-RE18V...D)	GBA 18V... ProCO-RE18V...D)	GBA 18V... ProCO-RE18V...D)	GBA 18V... ProCO-RE18V...D)	GBA 18V... ProCO-RE18V...D)	GBA 18V... ProCO-RE18V...D)
Rekomenduoja-mi krovikliai	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...

A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi GBA 18V 5.0Ah.
B) priklausomai nuo naudojamo akumuliatoriaus
C) ribota galia, esant temperatūrai < 0 °C
D) Svoris be akumuliatoriaus
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-2.

Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra 84 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A).

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-2:

Maksimalaus leistino dydžio varžtu ir veržliu užveržimas: a_h < 2,5 m/s^2, K = 1,5 m/s^2 ,

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir

juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto jvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Tikslumo nuorodos

Sumažinus sūkių skaičių (žemiau 50 %), gali sumažėti maksimalus sukimo momentas. Didesnis „Power Boost“ sūkių skaičius gali padaryti įtaką tikslumui ir išjungimo operacijai. Sankaba gali užsifiksuoti kitoje padėtyje.

Mašinos tyrimai paprastai atliekami, esant 600 sūk./min, pagal VDI 2647.

Sūkių skaičiaus ir / arba sukimo momento pakeitimai gali da- ryti įtaką tikslumui.

Mašinos savybes reikia patikrinti su esamais atitinkamais nustatymais.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar i jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai įkraukite.

Akumuliatoriaus ïdėjimas

Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriaus jkrovos büklès indikatorius (geltonas šviesos diodas)

Akumuliato-riaus ikrovosbūklės indikatorius	Reikšmė
Mirksintis indikatorius +garsinis signalas	Įkraukite akumuliatorių:Dar galima atlikti tik 6–8 sukimo operacijas.
Šviečia nuolat + garsinissignalas	Įkrovos nebeužtenka nei vienai sukimo operacijai arba elektrinis įrankis buvo veikiamas per didele apkrova:Elektrinio įrankio įjungti nebegalima.– Įšimkite akumuliatorių ir įstatykite visiškai jkrautą akumuliatorių.
Mirksintis indikatorius	Elektrinis įrankis perkaito ir neveikia:– Prieš vėl įjungdami elektrinį įrankį palau-kite, kol, praėjus šiek tiek laiko, indikato-rius nustos mirksėti.

Istatant akumuliatorių (9) ir paspaudus jungimo-išjungimo jungiklj (5), akumuliatoriaus ikrovos indikatorius 5 sekundes rodo akumuliatoriaus ikrovos būkle.

Akumuliatoriaus įkrovos būklės indikatorius	Talpa
Žalia 60–100 %
Geltona 30–60 %
Raudona 0–30 %

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Eksploatavimo ir sandėliavimo aplinka

Elektrinis jrankis pritaikytas naudoti tik uždarose patalpose. Siekiant užtikrinti nepriekaištingą veikimą, elektrinio jrankio leidžiamoji aplinkos temperatūra yra nuo 0 °C iki +45 °C, o leidžiamasis santykinis oro drėgnumas nuo 20 iki 95 %, kai jrankis nerasoja.

222 | Lietuvių k.

Pakabinimo įtaisas (žr. A pav.)

Naudodamiesi pakabinimo lankeliu (11), elektrinj jrankj gali-te pakabinti ant pakabinimo jtaiso.

- Pakabinimo lankelj (11) uždėkite ant elektrinio įrankio ir užfiksuokite išpjovoje (12).

▶ Periodiškai patikrinkite pakabinimo lankelio ir pakabinimo įtaiso kablio būklę.

Elektrinio įrankio konfigūravimas

Naudojantis BOSCH EXACT Configurator 5.2 ir aukštesnės versijos programine jranga galima konfigūruoti jvairius elektrinio jrankio nustatymus (pvz., sūkių skaičių, sukimo pakopas, apsaugą nuo pakartotinio jjungimo). Tuo tikslu elektrinį jrankį per USB sąsają reikia sujungti su kompiuteriu. Tuo tikslu naudokite USB kabelį:

„USB 2.0“ A tipo/„Micro-USB 2.0“ B tipo

- Dvigubai ekranuota

- Maks. ilgis 1 m

Konfigūruojant per USB sąsają, už pramoninės aplinkos ribų gali atsirasti radijo trukdžių.

▶ Laikykitės visų programinės įrangos naudojimo instrukcijoje pateiktų saugos nuorodu ir reikalavimų.

Irankio keitimas (žr. B pav.)

Istatydami darbo jranki atkreipkite dèmesj, kad darbo jrankis bütu tvirtai istatytas i jrankiu itvara. Jeigu darbo jrankis istatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

Darbo įrankio įdéjimas

Naudokite tik tokius darbo įrankius, kurių įstatomasis galas yra tinkamas (1/4" šešiabriaunis).

- Greitojo keitimo griebtuvo (2) jvorę patraukite j priekj.

- lstatykite darbo jrankj (13) j jrankių įtvarą (1) ir greitojo keitimo griebtuvą vėl atleiskite.

Darbo įrankio išėmimas

- Greitojo keitimo griebtuvo (2) įvorę patraukite į priekį.

– Išimkite darbo įrankį (13) iš įrankių įtvaro (1) ir greitojo keitimo griebtuvą vėl atleiskite.

Naudojimas

Jei norite jjungti elektrinj jrankj, pirmiausia sukimo krypties perjungikliu (6) nustatykite sukimosi kryptj:

elektrinis jrankis jsijungia tik tada, kai sukimosi krypties per-jungiklis (6) néra vidurinėje padėtyje (jjungimo blokatorius).

Sukimosi krypties nustatymas (žr. C pav.)

- Dešininis sukimasis: norėdami jsukti varžtus, spauskite sukimosi krypties perjungiklj (6) j kairę iki atramos.

- Kairinis sukimasis: norėdami išsukti varžtus, spauskite sukimosi krypties perjungiklj (6) j dešinę iki atramos.

Sukimo momento nustatymas (žr. D pav.)

Sukimo momentas priklauso nuo iš anksto nustatyto atjungimo sankabos spyruoklės įtempimo. Atjungimo sankaba jsijungia tiek sukimosi dešinėn, tiek ir sukimosi kairėn metu, kai pasiekiamas nustatytas sukimo momentas.

Reikiamam sukimo momentui nustatyti naudokite tik kartu tiekiamą reguliavimo jrankj (14).

- Visiškai pastumkite elektrinio įrankio jungiklj (4) atgal.

- Jstatykite reguliavimo jrankj (14) j jrankių jtvarą (1) ir lė-tai jį sukite.

- Kai korpuso angoje matysis mažas sankabos išsikišimas (reguliavimo veržlė (15)), jstatykite i šią veržlę reguliavimo jrankj (14) ir pasukite jrankj.

Sukant pagal laikrodžio rodyklę, nustatomas didesnis suki- mo momentas, sukant prieš laikrodžio rodyklę, nustatomas mažesnis sukimo momentas.

– Ištraukite reguliavimo jrankj (14). Jungiklj (4) vėl pastum-kite j priekj, kad apsaugotumėte sankabą nuo nešvarumu.

Nuoroda: reikiamas sukimo momentas priklauso nuo srieginės jungties tipo ir geriausiai pasirenkamas praktinių bandymų būdu. Patikrinkite bandomą srieginę jungtį dinamometriniu raktu.

Nustatykite sukimo momentą tik nurodytame galingumo diapazone, nes priešingu atveju atjungimo sankaba nejsijungs.

▶ Reguliariai tikrinkite srieginės jungties sukimo momentą ir, jei reikia, sureguliuokite atjungimo sankabą.

Sukimo momento nustatymo pažymėjimas (žr. E pav.)

Elektrinį įrankį visada naudokite su žymėjimo žiedu, kad bū- tumėte įsitikinę, jog korpusas yra apsaugotas nuo dulkių ir teršalu.

Norėdami pažymėti individualiai nustatytą sukimo momentą, žymėjimo žiedą (16) galite pakeisti kitos spalvos žymėjimo žiedu.

- Paspauskite žymėjimo žiedą (16) plonu atsuktuvu, mentele ar kt.

ljungimas ir išjungimas

Šie suktuvai turi priklausomai nuo sukimo momento jsijungiančia atjungimo sankabą, kurią galima reguliuoti nurodytame diapazone. Ji suveikia, kai pasiekiamas nustatytas sukimo momentas.

- Norédami elektrinj jrankj jjungti, spauskite jjungimo-iš-jungimo jungiklj (5) iki atramos.

- Kai tik pasiekiamas nustatytas sukimo momentas, elektrinis jrankis išsijungia automatiškai.

▶ Ijungimo-išjungimo jungikli (5) atleidus anksčiau laiko, nustatytas sukimo momentas nepasiekiamas.

▶ Reguliariai tikrinkite srieginės jungties sukimo momentą ir, jei reikia, sureguliuokite atjungimo sankabą.

Darbinės lemputės ijungimas

Darbinė lemputė (3) apšviečia sukimo vietą, kai yra nepalankios apšvietimo sąlygos. Darbinė lemputę (3) galite jjungti spustelėję jjungimo-išjungimo jungiklj (5). Jei jjungimo-išjungimo jungiklj paspausite stipriau, elektrinis įrankis jsijungs, o darbinė lemputė ir toliau švies.

▶ Nežiūrėkite tiesiogiai i darbinės lemputės šviesą, nes ji gali apakinti.

Darbo patarimai

Ant veržlės uždėkite ar i varžtą jremkite tik išjungtą elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.

Sukimo operaciju indikatorius (žalias/raudonas šviesos diodas)

Pasiekus iš anksto nustatytą sukimo momentą, suveikia atjungimo sankaba. Šviesadiodis indikatorius (8) šviečia žaliai. Jei nustatytas sukimo momentas nebuvo pasiektas, šviesadiodis indikatorius (8) šviečia raudonai ir pasigirsta garsinis signalas. Sukimo operaciją reikia pakartoti.

Apsauga nuo pakartotinio ijungimo (Trigger Repeat Protection)

Jei sukant srieginę jungtį jsijungia atjungimo sankaba, variklis išsijungia. Vėl jjungti bus galima tik po 0,7 sekundžių pertraukos. Tokiu būdu per neapsižiūrėjimą neužveršite jau tvirtai jsuktos srieginės jungties.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Elektrinio jrankio tepimas

Tepimo medžiaga:

Specialus pavary tepalas (225 ml)

Gaminio numeris 3 605 430 009

Tepalas su molibdenu

Variklių alyva SAE 10/SAE 20

- Po pirmujų 150 darbo valandų išvalykite pavarą švelniai veikiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateiktus naudojimo ir šalinimo nurodymus. Po to sutepkite pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo išvalymo kartokite šią išvalymo procedūrą kas 300 darbo valandų.

- Tepkite alyva judančias atjungimo sankabos detales po 100000 sukimo operaciju keliais variklio alyvos SAE 10/SAE 20 lašais. Tepkite slystančias ir riedančias detales tepalu, kurio sudėtyje yra molibdeno. Tuo pačiu patikrinkite, ar sankaba nesusidėvėjusi, siekiant užtikrinti nustatyto sukimo momento kartotinumą ir tikslumą. Po to

iš naujo nustatykite atjungimo sankabos sukimo momenta.

▶ Techninės priežiūros ir remonto darbus atlikti patikėkite tik kvalifikuotiems specialistams. Taip bus užtikrinama, jog elektrinis jrankis išliks saugus.

Igaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus.

Tepimo ir valymo medžiagas šalinkite aplinkai nekenksmingu būdu. Vykdykite įstatymų reikalavimus.

▶ Ne rečiau kaip kas 100.000 sukimo operaciju patikrinkite visą elektrinį įrankį, ar jis nepažeistas ir nesusidėvėjęs, o taip pat patikrinkite visas funkcijas. Tada iš naujo nustatykite sankabos sukimo momentą.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com

Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus servisų adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transporto pervežimų, ekspedijavimo jmonė), būtina atsižvelgti į pakuotėms ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat prašome laikytis ir nacionalinių teisės aktų.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Nebetinkamus naudoti elektrinius jrankius ir pažeistus ar susidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 223).

日本語

安全上の注意事項

安全上の一般的な注意事項

警告
