ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ EXACT ION 12700 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы акпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшкын шыкса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаныз

– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз

- жауын -шашын кезінде сыртта пайдаланбаныз

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе закымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

– Әр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

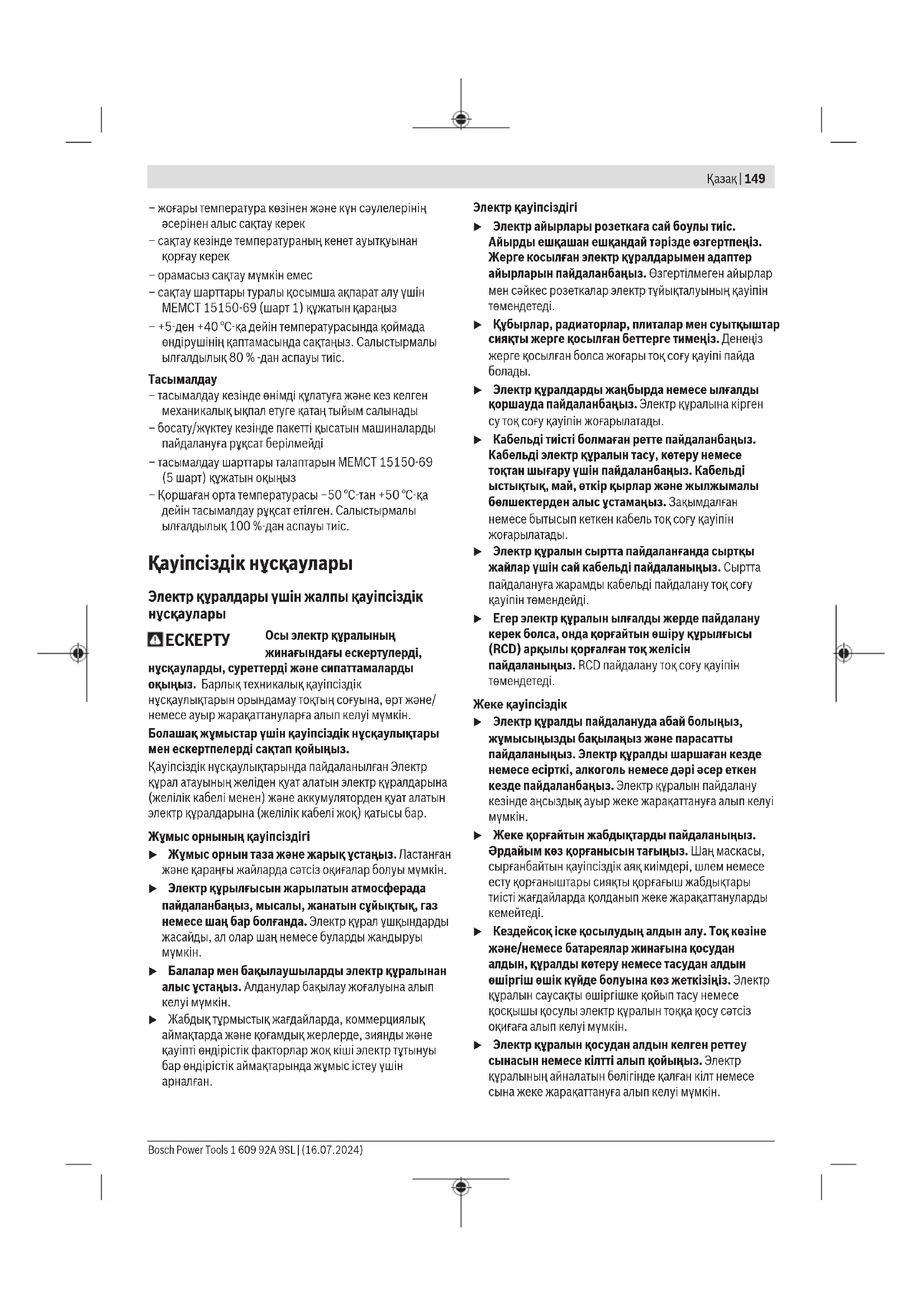

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
- сактау кезінде температураның кенет ауыткуынан корғау керек
- орамасыз сактау мүмкін емес
- сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
- +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді күлатуға және кез келген механикалықықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға рүқсат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауіпсіздігі

Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз окифалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.
Электр куралдарды жаңбырда немесе вылғалды қоршауда пайдаланбаңыз. Электр куралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жақақаттануға алып келуі мүмкін.
Жеке қоргайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз окигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жақақаттануға алып келуі мүмкін.

150|Қазақ

Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе узын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға руксат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымдыпайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны құат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр

куралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.

▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қөзғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының закымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды откір және таза куйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтуткалар мен кармау беттерін курғак, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр күралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жаракаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, буранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктық көзге тисе дәрігерге хабарласыңыз. Батареядан шакқан суйыктық көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.

▶ Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлык зарядтау нускауларын орындап батарея жинафын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дурыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны зақымдап өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинактарын ешкашан пайдаланбаңыз. Батарея жинактарын тек өндіруші немесе өкілетті қызмет көрсету жабдыктаушысы арқылы орындалуы мүмкін.

Бурауыштарға арналған қауіпсіздік нусқаулықтары

Бекіткіш жасырын сымдарға тиюі мүмкін әрекеттерді жасаған кезде электр құрылғы окшауланған ұстау жайынан ұстаңыз. Егер бекіткіш істеп түрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны төк соғуы мүмкін.
▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
Электр құралын берік ұстаңыз. Шуруптарды бұрап бекіту және бұрап босату кезінде қыскажа жоғары мезеттер пайда болуы мүмкін.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе кыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр куралын жерге коюдан алдын оның токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр курал бақылауының жоғалтуына алып келуі мумкін.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
▶ Аккумуляторды өзгертпеціз және ашпаңыз. Кыска түйықталу қаупі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бул қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызыл кетуі мүмкін.

▶ Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.
Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.
Сыналанса, электр куралын бірден сөндіріңз. Тебуді тудыратын жоғары реактивті күштерден абай болыңыз. Электр курал егер электр куралы артық жуктелсе немесе өнделетін дайындамада қысылса ол сыналады.

ECKEPTY

Ушкірлеу, аралау, тегістеу, бурғылау және ұқсас әрекеттерді орындау кезінде пайда болатын шаң концерогенді, тератогенді немесе мутагенді әсер етуі мүмкін. Осы шаң түрлері қамтитын заттектердің ішінде: Бояулардағы қорғасын және лак; кірпіш, цемент және басқа да тас заттектеріндегі кристалды кремнезем; химиялық өнделген ағаштағы күшән мен хромат. Сырқаттану қаупі осы заттектердің пайдаланылу жилігіне байланысты болады. Қауіпті азайту үшін дурыс желдетілетін бөлмелерде тиісті қорғаныс жабдығымен жұмыс істеңіз (мысалы, арнайы құрастырылған, ең кіші шаң бөлішектерін сүзгілейтін шаңтүтқыштар).

Кездейсок іске қосылуға жол бермеңіз. Аккумуляторды салудан алдын ажыратқыштың өшірулі куйінде болғанына көз жеткізіңіз. Электр құралын саусақты ажыратқышқа қойып тасымалдау немесе қосулы электр құралына аккумуляторды салу жазатайым окифаларды тудыруы мүмкін.
Тек қана ақаусыз, тозбаған алмалы-салмалы аспаптарды пайдаланыңыз. Ақауы бар алмалы-салмалы аспаптар бузылып, жаракат пен зиян келтіруі мүмкін.
Алмалы-салмалы аспапты орнатканда оның аспап патронында нық түрғанына көз жеткізіңіз. Алмалы-салмалы аспап аспап патронына мықтап жалғанбаған кезде, ол босап кетіп, оны басқару мүмкін болмайды.
▶ Узын бурандаларды бурап кіргізу кезінде абай болыңыз, буранда түріне және алмалы-салмалы аспапка байланысты сырғу қаупі бар. Узын бурандаларды жиї дұрыс бақылау қыынға согады және олар бурап кіргізу барысында сырғып, сізге жаракат тигізуі мүмкін.
Электр құралын іске қосу алдында орнатылған айналу бағытына назар аударыңыз. Мысалы, бұранданы босату қажет болып, айналу бағыты бұранданы бұрап кіргізу үшін реттелген болса, бұл алмалы-салмалы аспаптың бақыланбайтын қатты қозғалысын тудыруы мүмкін.
Электр куралын дрель ретінде пайдаланбаңыз. Ажырату тіркесімі бар электр куралдары бүргылауға арналмаған. Тіркесім автоматты түрде ескертусіз ажыратылуы мүмкін.

152|Қазақ

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы белгіленген өлшем және куат диапазонында бұрандаларды, гайкаларды және басқа да бұрандалы қосылымдарды бұрап кіргізуге және босатуға арналған.

Электр құралы тек өнеркәсіптік ортада пайдалануға арналған.

Электр құралын дрель ретінде пайдалануға болмайды.

Көрсетілген курамды бөлшектер

Көрсетілген күрамды бөлшектердің нөмірлері графикалық беттегі электр күралының көрсетіліміне қатысты болып келеді.

(1) Курал бекіткіші
(2) Жылдам алмастыру патроны
(3) Жумыс шамы
(4) Айналу моментін алдын ала тандау ысырмасы
(5) Ажыраткыш
(6) Айналу бағытын ауыстырып-қосқыш
(7) Аккумулятор заряды деңгейінің индикаторы
(8) Бурandalы косылымдардың жарық диодты индикаторы

(11) Ілгіш капсырма ^a)

(12) Ілгіш капсырмадағы бекіту ойығы

(14) Реттегіш күрал ^a)

(15) Реттегіш шайба

(16) Белгілеу сақинасы

(17) Түтка (беті окшауланған)

a) Бейнеленген курамдас бөлшектер стандарттык жеткізу көлеміне кірмейді.

Техникалық мәліметтер

Өнеркәсіптік аккумуляторлық бурауыш
ЕХАСТ ІОН 2-700 4-2000 6-1500 8-1100 12-450 12-700
Өнім нөмірі		3 602 D94 4.0	3 602 D94 4.1	3 602 D94 4.2	3 602 D94 4.3	3 602 D94 4.5	3 602 D94 4.4
Номиналды кернеу	В=	18 18	18 18	18
ISO 5393 бойынша қатты/жұмсақ материалдардағы айналу моменті ^A)	Нм	0,5-2	1,5-4	1,5-6	2-8	2-12	2-12
Бос жүріс күйіндегі айналу жиілігі п _o^A)	мин ^-1	70-700						200-2000 150-1500 110-1100 45-450 70-700
Салмағы ^B)	кг	1,3-2,4	1,3-2,4	1,3-2,4	1,3-2,4	1,3-2,4	1,3-2,4	1,3-2,4	1,3-2,4
Қорғаныс дәрежесі		IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 2
Қурал бекіткіші
– Жылдам алмастыру патроны		14"	14"	14"	14"	14"	14"
Аккумулятор (стандартты жеткізілім жиынтығында жок)		Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий- ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литии-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион Литий-ион

Энеркэсіптік аккумуляторлық бурауыш
EXACT ION 2-700 4-2000 6-1500 8-1100 12-450 12-700

Зарядтаукезіндегіусынылатынкоршаган орта температурасы	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Жұмыскезіндегі ^c) және сақтаукезіндегіруқсат етілгенкоршаган орта температурасы	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Усынылатынаккумуляторлар	GBA 18V...ProCORE18V... _D)	GBA 18V...ProCORE18V... _D)	GBA 18V...ProCORE18V... _D)	GBA 18V...ProCORE18V... _D)	GBA 18V...ProCORE18V... _D)	GBA 18V...ProCORE18V... ^D)
Усынылатынзарядтағышқұрылғылар	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

A) 20-25 °C температурасында GBA 18V 5.0Ah аккумуляторымен элшенеді.
В) пайдаланған аккумуляторға байланысты
С) температура * < 0 °С болғанда жұмыс күші шектелген көлемде болады
D) Аккумуляторсыз салмағы
Мәндер әнімге байланысты взгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және діріл туралы ақпарат

EN 62841-2-2 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген дыбыстық қысым деңгейі әдette 84 дБ(А) құрайды. К дәлсіздігі = 3 дБ. Шуыл деңгейі жұмыс істеу кезінде 80 дБ(А) шамасынан асуы мүмкін.

Кулак корфанысын тағыңыз!

Жалпы діріл мәндері a_h (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-2 бойынша есептелген:

Максималды руксат етілген өлшемдегі бүрандалар мен гайкаларды тарту: a_n < 2,5 м/с ^2 , K = 1,5 м/с ^2 .

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл букіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл

дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Дэлдік бойынша нускаулар

Айналу жилігі төмендетілсе (әсіресе 50% шамасынан төмен), максималды айналу моменті де төмендеуі мүмкін. Power Boost режиміндегі асқын айналу жилігі дәлдікке және өшіру процесіне әсер етуі мүмкін. Бул муфтаның сыналануына экелуі мүмкін.

Машинаның жарамдылығын талдау әрекеттері VDI 2647 стандарты бойынша әдette 600 айн/мин жиілігінде орындалады.

Айналу жилігің және/немесе айналу моментінің өзгерістері дәлдікке әсер етуі мүмкін.

Машинаның жарамдылығын тиісті реттеумен сынау қажет.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын қаптауыштан біліп алуға болады.

154|Қазақ

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық, тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймелерін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумулятор заряды деңгейінің индикаторы (сары жарық диоды)

Аккумулятор заряды деңгейінің индикаторы	Мағынасы
Жыпылықта йтын жарық + акустикалық сигнал	Аккумуляторды зарядтау:Тек 6–8 бұрап бекіту әрекетін орындаумымкіндігі қалды.
Уздіксіз жарық + акустикалық сигнал	Қуаттылық жаңа бұрап бекіту әрекеті үшінжеткіліксіз немесе электр құралына артықжуктеме түсті:Электр құралын бұдан былай іске қосуғаболмайды.– Аккумуляторды шығарып, толықзарядталған аккумуляторларды қайтасалыңыз.
Жыпылықта йтын жарық	Электр құралы қызып, жұмыс істемейжатыр:– Электр құралын қайта іске қосуданбурын жыпылықтау қыска мерзімдеавтоматты түрде сөнгенше күтіңіз.

Аккумуляторды (9) салған және ажыратқышты (5) басқан кезде, аккумулятор заряды деңгейінің индикаторы аккумулятор зарядының, деңгейін 5 секунд ішінде көрсетеді.

Аккумуляторды оңтайлы пайдалану туралы нүсқаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда келікте қалдырмаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.

Жинау

Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету, куралды алмастыру және т.6.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жаракат алу қаупі туындайды.

Пайдалану және сақтау ортасы

Электр куралы тек жабык жұмыс жайларында пайдалануға арналған.

Ақаусыз пайдалану үшін рүқсат етілген қоршаған орта температурасы 0°C және +45°C аралығында, ал рүқсат етілген салыстырмалы ауа ылғалдығы конденсациясыз 20 және 95% аралығында болуы керек.

Ілгіш аспап (А суретін караңыз)

Ілгіштің (11) көмегімен электр құралын ілгіш аспапка бекітуге болады.

– Ілгішті (11) электр құралына орнатып, ойыкқа (12) кіргізіңіз.

▶ Ілгіштің және ілгіш аспап ілгерінің күйін жүйелі түрде тексеріп тұрыңыз.

Электр куралын конфигурациялау

5.2 және одан жоғары нұскадан басталатын BOSCH EXACT Configurator бағдарламалық жасақтамасының көмегімен электр құралында әртүрлі реттеулерді (мысалы, айналу жиілігі, бұрау деңгейлері, қайталаудан қорғаныс) конфигурациялауға болады. Ол үшін электр құралын USB порты арқылы компьютерге жалғаныз. Ол үшін USB кабелін қолданыңыз: USB 2.0 А түрі/Micro-USB 2.0 В түрі

- Кос экрандалған

- Макс. ¥зындығы 1 м

USB порты аркылы конфигурациялау кезінде радио кедергісі өндірістік ортадан тыс жерде орын алуы мүмкін.

Бағдарламалық жасақтаманы пайдалану бойынша нұсқаулығындағы барлық қауіпсіздік техникасының нұсқаулары мен нұсқаулықтарын ескеріңіз.

Куралды алмастыру (В суретін караңыз)

Алмалы-салмалы аспапты орнатканда оның аспап патронында нық турғанына көз жеткізіңіз. Алмалы-салмалы аспап аспап патронына мыктап жалғанбаған кезде, ол босап кетіп, оны басқару мүмкін болмайды.

Алмалы-салмалы аспапты орнату

Алмалы-салмалы аспаптарды тек жарамды жалғағыш үштықтармен (1/4 дюймдік алты қырлы) пайдаланыңыз.

– Жылдам алмастыру патронының (2) төлкесін алға тартыңыз.

- Алмалы-салмалы аспапты (13) аспап патронына (1) салып, жылдам алмастыру патронын кайтадан жіберіңіз.

Алмалы-салмалы аспапты шығару

– Жылдам алмастыру патронының (2) төлкесін алға тартыңыз.
– Алмалы-салмалы аспапты (13) аспап патронынан (1) шығарып, жылдам алмастыру патронын қайтадан жіберіңіз.

Пайдалану

Электр куралын іске қосу қажет болса, алдымен айналу бағытын ауыстырып-қосқышпен (6) айналу бағытын реттеңіз:

Электр куралы айналу бағытын ауыстырып-қосқыш (6) ортада түрмаған жағдайда ғана іске қосылады (іске қосылудан қорғайтын құлып).

Айналу бағытын реттеу (С суретін қараңыз)

– Оң жаққа айналу бағыты: бұрандаларды бұрап кіргізу үшін айналу бағытын ауыстырып-қосқышты (6) солға тірелгенше басыңыз.
- Сол жакка айналу бағыты: бұрандаларды босату немесе бұрап алу үшін айналу бағытын ауыстырып-қосқышты (6) онға тірелгенше басыңыз.

Айналу моментін реттеу (D суретін қараңыз)

Айналу моменті ажырату тіркесімі серіппелерінің алдын ала керілісіне байланысты болады. Ажырату тіркесімі оң және сол жаққа айналу күйінде орнатылған айналу моментіне жеткеннен кейін босатылады.

Жеке айналу моментін орнату үшін тек бірге жеткізілген реттегіш куралды (14) пайдаланыңыз.

– Электр куралындағы ысырманы (4) артқа қарай толық жылжытыңыз.
- Реттегіш куралды (14) аспап патронына (1) салып, баяу бураңыз.
- Корпус саңылауында кіші деңес жер (реттегіш шайба (15)) тіркесімде көрінгенде, реттегіш құралды (14) осы деңес жерге қойып бұраңыз.

Сағат тілінің бағытымен бұрағанда айналу моменті жоғарырақ болады, ал сағат тілінің бағытына қарсы бұрағанда төменірек болады.

– Реттегіш құралды (14) шығарыңыз. Тіркесімді ластанудан қорғау үшін, ысырманы (4) алға қайта қайтадан жылжытыңыз.

Нускау: кажетті реттеу бұрандалы қосылымның түріне байланысты болады және практикалық тәжірибе еткізу арқылы анықталуы тиіс. Сынақ бұрандалы қосылымды динамометрлік кілтпен тексеріңіз.

▶ Айналу моментін тек берілген куат диапазонында реттеціз, әйтпесе ажырату тіркесімі жұмыс істемейді.
▶ Бурандалы қосылымдағы айналу моментін мерзімді түрде тексеріп отырыңыз және қажет болған жағдайда ажырату тіркесімін қайта реттеңіз.

Айналу моментінің реттеуін белгілеу (Е суретін қараңыз)

Электр құралын әрдайым белгілеу шенберімен пайдаланып, корпусының шаң мен ластан қорғалуын қамтамасыз етіңіз.

Жеке орнатылған айналу моменттерін белгілеу үшін белгілеу шенберін (16) баска тусті белгілеу шенберіне алмастыруға болады.

– Белгілеу шенберін (16) жука бурауш парабымен, калакшамен немесе ўксас затпен басып қойыңыз.

Косу/өшipy

Бурауышта көрсетілген аукымда реттелетін айналу моментіне тәуелді Ажырату тіркесімі бар. Ол орнатылған айналу моментіне жеткенде жауап қайтарады.

– Электр күралын қосу үшін ажыратқышты (5) тірелгенше басыңыз.
– Электр күралы орнатылған айналу моментіне жеткенде автоматты түрде өшеді.

▶ Ажыраткыш (5) мерзімінен бурын босатылса, алдын ала орнатылған айналу моментіне жетпейді.

▶ Бурандалы қосылымдағы айналу моментін мерзімді түрде тексеріп отырыңыз және қажет болған жағдайда ажырату тіркесімін қайта реттеңіз.

Жумыс шамын іске қосу

Жумыс шамы (3) қолайсыз жарықтықтандыру жағдайында буранда кіргізу жерін жарықтандыруға көмектеседі. Жумыс шамын (3) ажыратқышты (5) ақырындан басу арқылы іске қосуға болады. Ажыратқышты қаттырақ бассаңыз, электр құралы қосылып, жұмыс шамы жанып тұрады.

Жумыс шамына тікелей қарамаңыз, ол көзді зақымдауы мүмкін.

Электр құралын сомын/бурандаға тек өшірілген күйде салыңыз. Айналып жатқан жұмыс құралдары сырғып кетуі мүмкін.

156|Қазақ

Бурандалы косылымдардың индикаторы (жасыл/кызыл тусті жарық диоды)

Орнатылған айналу моментіне жеткеннен кейін ажырату тіркесімі босатылады. Жарық диодты индикатор (8) жасыл түспен жанады.

Егер алдын ала орнатылған айналу моментіне жетпесе, жарық диодты індикатор (8) қызыл түспен жанып, дыбыстық сигнал беріледі. Бұрал бекітуді бір рет орындау керек.

Қайталанудан қорғаныс

Бурандалы қосылымда ажырату тіркесімі босатылса, көзғалтқыш өшеді. Қайта іске қосу тек 0,7 секундтық үзілістен кейін мүмкін болады. Осылайша қатты бурандалы қосылымдардың қате тартылуына жол бермейсіз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Электр куралында кез келген жумыс өткізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.б.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жаракат алу қаупі туындайды.

▶ Лайыкты әрі қауіпсіз түрде жұмыс істей алу үшін, электр құралды және желдету саңылауларын таза қалыпта ұстаңыз.

Электр құралын майлау

Майлағыш:

Беріліс қорабына арналған май (225 мл) Өнім нөмірі 3 605 430 009 Моликот майы SAE 10/SAE 20 мотор майы

– Алғашқы 150 жұмыс сағатынан кейін беріліс қорабын жеңіл еріткішпен тазалаңыз. Еріткіш өндірушісінің пайдалану және кәдеге жарату нұсқауларын орындаңыз. Беріліс қорабын беріліс қорабына арналған Bosch майымен майлаңыз. Алғаш рет тазалаудан бастап тазалау процедурасын әр 300 жұмыс сағатынан кейін қайталаңыз.

– Ажырату тіркесімнің жылжымалы бөліктерін 100 000 бурап бекіту әрекетінен кейін бірнеше тамшы SAE 10/SAE 20 мотор майымен майлаңыз. Сырланатын және айналмалы бөліктерді моликот майымен майлаңыз. Жағдай болғанда тіркесімнің тозған-тозбағанын тексеріп, қайталанушылық пен дәлдікке әсер етілмегеніне көз жеткізіңіз. Содан кейін тіркесімнің айналу моментін қайта орнату қажет.

▶ Қызмет көрсету және жәндеу жұмыстарын тек мамандар мен дайындығы бар қызметкерлер орындауы тиіс. Осылайша электр құралының қауінсіздігі сақталады.

Экілетті Bosch сервистік орталығы бүл жұмыстарды жылдам және сенімді түрде орындайды.

▶ Майлағыш және тазалағыш заттарды қоршаған орта үшін қауіпсіз жолмен кәдеге жарату қажет. Зандық нусқамаларды орынданыз.

Кем дегенде әрбір 100 000 бурандалы косылымда букіл электр құралының закымдалуы мен тозуын және барлық функцияны тексеріңіз. Содан кейін іліністің айналу моментін қайта реттеңіз.

Өнімдерді олардың сактығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруши) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер тутынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (акаулықтар) жойылған болса, тутынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

- Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;

– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік женіндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;

– Идентификациялық сипаттары жоқ (жогалған), жарамдылық мерзімі етіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету орталык өнімді жөндеу және күтім, сондай-ақ қосалқы бөлшектер туралы сурақтарыңызға жауап береді. Құрамалық сызбаны және қосалқы бөлшектер бойынша деректерді келесі сайтта таба аласыз: www.bosch-pt.com

Күралды пайдалану бойынша кенес беретін Bosch қызметкерлер тобы өнімдеріміз және оларға арналған қосалқы бөлшектер бойынша сұрақтарыңызға жауап бегуге дайын.

Сурактарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндетті

турде өнімнің зауыттық такташасындағы 10-санды өнім нөмірін атаңыз.

Бул мэтін ең алдымен Bosch өнімдерін жасанды көшірмелерден қорғау үшін мақсатталған. [Seidel, Seitter, Merl арқылы 15.4.2010 күні шығарылған шешім] Мағыналы аударма: "Келесі елдер үшін: Ресей,

Беларусь, Казакстан

Pts құралдары бойынша кепілдік шенберіндегі қызметтер және жәндеу жұмыстары, өндірушінің талаптары мен стандарттары себептерінен, тек қана Bosch компаниясының өз фирмалық немесе авторизацияланған сервистік орталықтарында өткізіледі. Сақтандыру! Түпнұскалы емес өнімдерді пайдалану қауіпті бола отырып, денсаулыққа зиян келтіруі мүмкін. Түпнұскалы емес өнімдерге қарсы, Әкімшілік құқықтық заңдарға және Қылмыстық кодекске сай, тиісті шаралар қолданылады."

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Сервистік орталыктардың мекенжайларын мунда таба аласыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық закымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;

- барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін

кыскартатын қалыпты тозу нәтижесінде қажеттілігі туындаған жөндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылатын литий-иондык аккумуляторлар қауіпті өнімдерге қойылатын талаптарға сай болуы керек.

Пайдаланушы аккумуляторларды көшеде косымша кужаттарсыз тасымалдай алады.

Ушінші тараптар арқылы жіберілгенде (мысалы, әye көлігімен немесе көлік-экспедициялық қызметтер арқылы) қаптамаға және таңбалауға қойылатын арнайы талаптарды ұстану керек. Мүндау жағдайларда, жіберуге дайындау кезінде қауіпті жуктерді тасымалдау бойынша арнайы маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз.Қажет болса, қосымша үлтық ережелерді сақтаңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түрғыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Эрі қарай пайдалануға жарамайтын электр құралдарын және ақаулы немесе тозып біткен аккумуляторларды/ батареяларды бөлек кәдеге жарату керек. Арнайы қоқыс жинау жүйелерін пайдаланыңыз.

Лайыксыз түрде кәдеге жаратылған жағдайда, ескі электр және электрондық құралдар, оларда қауіпті заттардың бар болуы ықтималдығы себебінен, қоршаған ортаға және адамдардың денсаулығына қауіпті түрде әсер етуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нүсқауларды орынданыз (қараңыз „Тасымалдау“, Бет 157).

Română
