R1050 - автомобільна камера Navitel - Безкоштовний посібник користувача

Тип продукту	Відеореєстратор
Бренд	Navitel
Модель	R1050
Роздільна здатність відео	1920x1080 Full HD
Частота кадрів	30 к/с
Кут огляду	140°
Дисплей	2.0" TFT LCD
GPS	Вбудований GPS-модуль
G-сенсор	Так
Циклічний запис	Так
Режим паркування	Так
Підтримка карт пам'яті	microSD до 32 ГБ
Акумулятор	Літій-полімерний, 200 мАг
Вхід живлення	12V DC автомобільний зарядний пристрій
Розміри	Приблизно 65 x 55 x 30 мм
Вага	Приблизно 70 г
Робоча температура	від -10°C до 60°C
Температура зберігання	від -20°C до 70°C
Підтримка мов	Англійська, французька, німецька, італійська та ін.
Кріплення	Кріплення на присоску
Підключення до ПК	USB 2.0
Обслуговування	Чистіть лінзу м'якою тканиною; уникайте розчинників.
Безпека	Не розбирайте; використовуйте оригінальний зарядний пристрій.
Запчастини	Не призначений для самостійного ремонту; зверніться до служби підтримки.
Загальна інформація	Відповідає CE, RoHS.

Часті запитання - R1050 Navitel

Як встановити відеореєстратор?

Закріпіть камеру на лобовому склі за допомогою кріплення на присоску, відрегулюйте кут і підключіть кабель живлення до автомобільного зарядного пристрою 12В.

Яку карту пам'яті використовувати?

Використовуйте карту пам'яті microSD класу 10 або вище, об'ємом до 32 ГБ. Відформатуйте її в камері перед першим використанням.

Як відформатувати карту пам'яті?

Перейдіть до Налаштування > Форматувати та підтвердьте. Це видалить усі дані на карті.

Як увімкнути режим паркування?

Режим паркування активується автоматично, коли автомобіль вимкнено. Переконайтеся, що камера підключена безпосередньо до проводки або через порт OBD (не входить до комплекту).

Як працює функція GPS?

Вбудований GPS записує вашу швидкість та місцезнаходження. Дані вбудовуються у відеофайл і можуть бути переглянуті за допомогою сумісного програмного забезпечення.

Чому камера постійно вимикається?

Перевірте підключення живлення. Внутрішній акумулятор може бути розряджений; камера потребує безперервного живлення. Переконайтеся, що зарядний пристрій надійно підключений.

Як оновити прошивку?

Завантажте останню версію прошивки з веб-сайту Navitel на карту microSD, вставте в камеру та дотримуйтесь інструкцій з оновлення в посібнику.

Як переглянути відео на ПК?

Підключіть камеру до ПК через USB або вийміть карту microSD. Використовуйте медіаплеєр для відтворення файлів MP4.

Як скинути налаштування пристрою?

Натисніть і утримуйте кнопку скидання (маленький отвір) шпилькою протягом 5 секунд, доки пристрій не перезавантажиться.

Чи є пристрій водонепроникним?

Ні, Navitel R1050 не є водонепроникним. Уникайте потрапляння дощу або вологи. Він призначений тільки для використання всередині автомобіля.

ПОСІБНИК КОРИСТУВАЧА R1050 Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL R1050 - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

Зовнішній вигляд пристрою

1. Увімк. / Вимк.
2. Мікрофон
3. LED індикатор
4. Меню
5. Bropy
6. Вниз
7. OK
8. Контакт кріплення
9. Дисплей
10. Скидання
11. Слот microSD
12. Роз'єм mini-USB
13. Роз'єм GPS-антени (mini-USB)
14. Магнітне кріплення з GPS-антеною

Технічні характеристики

Процесор MSTAR 8328
Дисплей 1,2", IPS, 240×204
Камера SONY IMX323
Формат відео MOV
Роздільна здатність відео 1920×1080, 30 fps
Формат зображення JPG
Роздільна здатність фото 2 Мп
Кут огляду 165°
Матеріал лінзи скло (4 шари)
Пам'ять microSD карта
Об'єм microSD-карти до 64 Гбайт

USB mini-USB
Акумулятор 180 мА·г
Живлення	5 В, 1.5 А
Wi-fi	€
GPS-оповіщення	камери / небезпеки / швидкість
Мови	англійська, іспанська,італійська, китайськатрадиційна, китайськаспрощена, корейська,латвійська, німецька,польська, румунська,російська, словацька,українська, француська,чеська, японська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-64 Гбайт.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть 3П через роз'єм GPS-антени (mini-USB). При підключенні 3П безпосередньо до роз'єму відеореєстратора використання GPS недоступно.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима температура пристрою в режимі експлуатації: від 0 до +60 °C. Температура зберігання: від -10 до +70 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопка Функції
Увімк. / Вимк.	Натисніть коротко для увімкнення пристрою.Натисніть і утримуйте 2 секунди для вимкнення пристрою.Натисніть, щоб переключитися між режимами Відеозапис (STBY), Фотозйомка, Відео та Фото.У режимі Відеозапис (REC) натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У Меню, натисніть, щоб вийти з будь-якого обраного Меню.
Меню	Натисніть, щоб перейти в Меню налаштувань пристрою.У Меню, натисніть, щоб вибрати наступний розділ Меню.
Вгору / Вниз	У режимі Запис відео, натисніть Вниз, щоб вимкнути / увімкнути мікрофон.У режимі Фотозйомка, натисніть, щоб наблизити / віддалити ракурс.У режимі Відео / Фото, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт Меню.
ОК	У режимі Відеозапис (STBY), натисніть для початку запису.У режимі Відеозапис (REC), натисніть, щоб зупинити запис.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відео, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.У режимі Фото, натисніть, щоб вибрати файл.У Меню, натисніть, щоб вибрати пункт Меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка: вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК (синій індикатор буде горіти безперервно). Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка	У режимі Відеозапис, натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Фотозйомка, потім натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.
Відео	У режимі Відеозапис (STBY), двічі натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Відео. Виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу. Ви можете призупинити/продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками Вгору і Вниз.
Фото	У режимі Фотозйомка (STBY), двічі натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Фото. Виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Захист файлу	У режимі Відеозапис (REC) натисніть Увімк. / Вимк., щоб захистити поточний запис. У режимі Відео / Фото, виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всі файли. Захищені файли не можуть бути видалені або перезаписані.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований. Якщо нічого не буде відбуватися протягом 10 секунд, пристрій вимкнеться.
Детектор руху	У режимі парковки також доступна функція детектора руху (вимкнена за замовчуванням). У розділі Запис відео оберіть «Записати рух». При виявленні об'єкта, що рухається, пристрій автоматично почне запис. Якщо об'єкт не рухається більше 60 секунд, запис припиниться.
Штамп Ця функція	додає до відеозапису дату і/або логотип пристрою.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
GPS локація	Пристрій підтримує роботу вбудованого чіпа і GPS-антени, він може відображати довготу, широту і іншу інформацію про ваше поточне місцезнаходження. Натисніть GPS Status, щоб перевірити дані GPS. Натисніть «Увімкнути» в меню «Штамп GPS», щоб додати інформацію GPS до ваших файлів.
Мобільний додаток	Ви можете переглядати і ділитися медіафайлами з вашего реєстратора на своєму мобільному пристрої за допомогою спеціального додатку. Додаток підключається через мережу Wi-Fi і має бути попередньо встановленим на вашому мобільному пристрої.
USB-підключення *	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.

* Ця функція доступна тільки у версії прошивки 3.5.48 і вище.

Установка Navitel DVR Center App

1. Завантажте та встановіть додаток Navitel DVR Center на свій смартфон або планшет і дотримуйтесь вказівок. Ви також можете завантажити додаток відсканувавши телефоном QR-код, в Меню відеореєстратора (Додаток QR-Код).
2. Увімкніть Wi-Fi у меню відеореєстратора (Wi-Fi) та в налаштуваннях телефону.
3. Увімкніть програму. Виберіть зі свого списку відеореєстратор. Інформацію про відеореєстратор можна знайти в меню пристрою.
4. З'єднайте смартфон з відеореєстратором за допомогою Wi-Fi. Якщо це необхідно, використовуйте пароль. Ви можете змінити їх в Меню відеореєстратора (пароль Wi-Fi).

5. За допомогою програми Navitel DVR Center ви можете:

6. оновлювати прошивку відеореєстратора; зберігати, переглядати, видаляти і передавати відео та фотографії, а також дивитися їх у реальному часі на екрані вашого телефону або планшета;

7. змінювати функції пристрою: налаштувати режим паркування, датчик перевантаження, режим запису і відформатувати карту пам'яті.

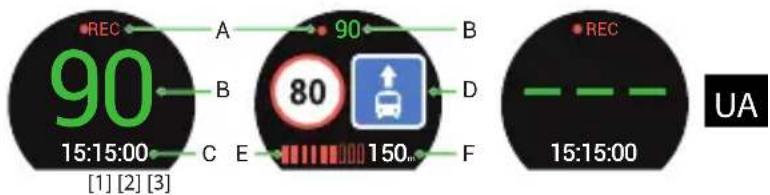

Цифровий спідометр і Камери

Функція Цифровий спідометр слугує для відображення поточної швидкості, що розрахована по GPS-сигналу і часу [1]. Режими:

• Швидкість – постійно відображається поточна швидкість [В],
• Швидкість і час – відображаються поточні швидкість [В] і час [С].

Функція Камери слугує для оповіщення про камери і небезпеки (далі – Камери). При ввімкненні функції Камери на екрані відображається швидкість і час. При наближенні до Камери на чорному тлі відображається [2]:

• поточна швидкість [В],
  • піктограма Камери [D].
• прогрес-бар знаходження в зоні дії Камери [E],
  • відстань до Камери (0-450 м) [F].

Вся інформація відображається на чорному тлі.

У режимі Відеозапису (REC) на екрані відобразиться ●REC або ● [А]. Якщо автомобіль нерухомий, на екрані відображається швидкість 0. Якщо немає точного GPS-сигналу, на екрані відображається – – – [3].

Примітка. Слабкий GPS-сигнал може бути викликаний поганими погодними умовами та іншими зовнішніми факторами. Орієнтуйтеся на показання спідометра автомобіля.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL R1050.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
