РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R1050 Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R1050 – многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

Внешний вид устройства

1. Кнопка Вкл. / Выкл.
2. Микрофон
3. LED индикатор
4. Кнопка Меню
5. Кнопка Вверх
6. Кнопка Вниз
7. Кнопка ОК
8. Контакт крепления
9. Дисплей
10. Кнопка Сброс
11. Слот microSD
12. Разъем mini-USB для ПК
13. Разъем GPS-антенны (mini-USB)
14. Магнитное крепление с GPS-антенной

Спецификация

Процессор MSTAR 8328
Дисплей 1,2", IPS, 240×204
Камера SONY IMX323
Формат видео MOV
Разрешение видео 1920×1080, 30 fps
Формат изображения JPG
Разрешение изображения 2 Мп
Угол обзора 165°
Линза 4 линзы из стекла
Память microSD карта
Объем microSD-карты до 64 Гбайт

USB mini-USB
Аккумулятор 180 мА·ч
Питание 5 В, 1,5 А
Wi-Fi Есть
GPS-оповещения камеры / опасности / скорость
Языки	английский,испанский, итальянский,китайский традиционный,китайский упрощенный,корейский, латвийский,немецкий, польский,румынский, русский,словацкий, украинский,французский, чешский,японский

Примечание: технические характеристики могут меняться в результате обновлений.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-64 Гбайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите видеорегистратор на лобовом стекле при помощи крепления.

• Подключите зарядное устройство к гнезду прикуривателя.
• Подключите зарядное устройство к разъему GPS-антенны (mini-USB). При подключении зарядного устройства к разъемуна корпусе видеорегистратора использование GPS недоступно.
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится красный индикатор. Видеорегистратор включится и начнет видеозапись (наччёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальное зарядное устройство. Использование другого зарядного устройства может негативно повлиять на аккумулятор видеорегистратора. Используйте только одобренные производителем аксессуары.
• Допустимая температура устройства в режиме эксплуатации: от 0 до +60 °C. Температура хранения: от -10 до +70 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
Вкл. / Выкл.	Нажмите кратко для включения устройства.Нажмите и удерживайте 2 секунды для выключения устройства.Нажмите, чтобы переключиться между режимами Записи видео (STBY), Съемки фото, Просмотра видео и Просмотра фото.В режиме Записи видео (REC) нажмите, чтобы заблокировать / разблокировать файл (защищенный файл не может быть удален или перезаписан).В Меню нажмите, чтобы выйти из любого выбранного Меню.
Меню	Нажмите, чтобы перейти в режим Меню.В Меню нажмите, чтобы выбрать следующий раздел Меню.
Вверх / Вниз	В режиме Записи видео нажмите Вниз, чтобы выключить / включить микрофон.В режиме Съемки фото нажмите, чтобы приблизить / удалить ракурс.В режиме Просмотра видео / Просмотра фото нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт Меню.
ОК	В режиме Записи видео (STBY) нажмите для начала записи.В режиме Записи видео (REC) нажмите кратко, чтобы остановить запись.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Просмотра видео нажмите, чтобы выбрать файл или приостановить / продолжить просмотр.В режиме Просмотра фото нажмите, чтобы выбрать файл.В Меню нажмите, чтобы выбрать пункт Меню.
Сброс Если устройство не отвечает, нажмите для сброса.

Примечание: встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись (синий индикатор будет гореть непрерывно). Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото	В режиме Записи видео (STBY) нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Съемки фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Просмотр видео	В режиме Записи видео (STBY) дважды нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Просмотра видео. Выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Вверх / Вниз.
Просмотр фото	В режиме Съемки фото дважды нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Просмотра фото. Выберите файл с помощью кнопок Вверх / Вниз, затем нажмите ОК для просмотра файла.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите Вкл. / Выкл., чтобы защитить текущую запись. В режиме Просмотра видео / Просмотра фото, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Для разблокировки выберите Разблокировать этот файл или Разблокировать все файлы.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен. Если ничего не будет происходить в течение 10 секунд, устройство выключится.
Детектор движения	При обнаружении двигающегося объекта устройство автоматически начнет запись. Если объект не двигается более 60 секунд, запись прекратится.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
GPS локация	Устройство поддерживает работу встроенного чипа и GPS-антенны, он может отображать долготу, широту и другую информацию о вашем текущем местоположении. Нажмите GPS Status, чтобы проверить данные GPS. Нажмите «Вкл» в меню «Штамп GPS», чтобы добавить информацию GPS в ваши файлы.
Мобильное приложение	Вы можете просматривать и делиться медиафайлами с вашего регистратора на своем мобильном телефоне с помощью специального приложения. Приложение подключается через сеть Wi-Fi и должно быть предварительно установлено на вашем мобильном телефоне.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.

* Эта функция доступна только в версии прошивки 3.5.48 и выше.

Установка приложения Navitel DVR Center

1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете скачать приложение, просканировав QR-код в Меню видеорегистратора (QR-код ПО).
2. Включите Wi-Fi в Меню видеорегистратора (Wi-Fi настройки) и в настройках вашего мобильного устройства.
3. Запустите приложение. Выберите ваш видеорегистратор в списке. Данные видеорегистратора указаны в Меню (Wi-Fi Navitel).
4. Подключите ваше мобильное устройство к видеорегистратору через Wi-Fi соединение. При необходимости используйте пароль. Его можно изменить в Меню (Пароль Wi-Fi).
5. С помощью Navitel DVR Center вы можете:

- обновлять прошивку видеорегистратора; управлять функциями видеорегистратора в меню Настройки: настраивать режим парковки, датчик удара, режим видео и форматировать SD карту; просматривать, сохранять, удалять и делиться видео и фото, а также смотреть видео с регистратора на экране мобильного устройства в режиме реального времени.

Цифровой спидометр и Камеры

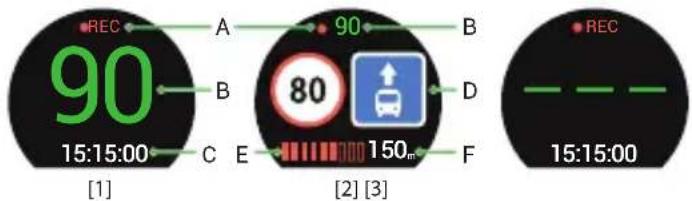

Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени [1]. Режимы:

• Скорость – постоянно отображается текущая скорость [В],
• Скорость и время – отображаются текущие скорость [В] и время [С].

Функция Камеры служит для оповещения о камерах и опасностях (далее – Камеры). При включении функции Камеры на экране отображается скорость и время. При приближении к Камере отображается [2]:

• текущая скорость [В],
• пиктограммы Камер [D],
• прогресс-бар нахождения в зоне действия Камеры [E],
  • расстояние до Камеры (0-450 м) [F].

Вся информация отображается на черном фоне.

В режиме Записи видео (REC) на экране отображается ● REC или ● [A]. Если автомобиль неподвижен, на экране отображается скорость 0. Если нет точного GPS-сигнала, на экране отображается — — — [3].

Примечание. Слабый GPS-сигнал может быть вызван плохими погодными условиями и другими внешними факторами. Ориентируйтесь на показание спидометра автомобиля.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор. Модель товара: NAVITEL R1050.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер сертификата соответствия: № ЕАЭС RU С-СЗ.АЖ49.В.00470/20, сроком действия: до 08.10.2025. Выдан согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации "Апекс-сертификация" Общества с ограниченной ответственностью "Апекс" 09.10.2020.

Дата производства: указана в серийном номере на корпусе устройства в формате R1050ГГГГММ00000.
