R1050 - Auto kamera Navitel - Bezmaksas lietošanas instrukcija

Produkta tips	Auto video reģistrators
Zīmols	Navitel
Modelis	R1050
Video izšķirtspēja	1920x1080 Full HD
Kadru ātrums	30 fps
Objektīva leņķis	140°
Displejs	2.0" TFT LCD
GPS	Iebūvēts GPS modulis
G-sensors	Jā
Ciklisks ieraksts	Jā
Stāvēšanas režīms	Jā
Atmiņas kartes atbalsts	microSD līdz 32 GB
Akumulators	Litija polimēra, 200 mAh
Barošanas ievade	12V līdzstrāvas auto lādētājs
Izmēri	Apmēram 65 x 55 x 30 mm
Svars	Apmēram 70 g
Darba temperatūra	-10°C līdz 60°C
Uzglabāšanas temperatūra	-20°C līdz 70°C
Valodu atbalsts	Angļu, franču, vācu, itāļu, utt.
Montāža	Piesūcekņa stiprinājums
Datora pieslēgums	USB 2.0
Apkope	Tīriet objektīvu ar mīkstu drāniņu; izvairieties no šķīdinātājiem.
Drošība	Neizjauciet; izmantojiet oriģinālo lādētāju.
Rezerves daļas	Nav lietotāja apkalpojams; sazinieties ar atbalstu.
Vispārīga informācija	Atbilst CE, RoHS.

Bieži uzdotie jautājumi - R1050 Navitel

Kā uzstādīt auto video reģistratoru?

Piestipriniet kameru pie vējstikla, izmantojot piesūcekņa stiprinājumu, noregulējiet leņķi un pievienojiet strāvas kabeli 12V auto lādētājam.

Kādu atmiņas karti izmantot?

Izmantojiet microSD karti ar klasi 10 vai augstāku, līdz 32 GB. Pirms pirmās lietošanas formatējiet to kamerā.

Kā formatēt atmiņas karti?

Dodieties uz Iestatījumi > Formatēt un apstipriniet. Tas dzēsīs visus datus kartē.

Kā iespējot stāvēšanas režīmu?

Stāvēšanas režīms aktivizējas automātiski, kad transportlīdzeklis ir izslēgts. Pārliecinieties, ka kamera ir pievienota ar vadu vai caur OBD portu (nav iekļauts).

Kā darbojas GPS funkcija?

Iebūvētais GPS ieraksta jūsu ātrumu un atrašanās vietu. Dati ir iegulti video failā un tos var skatīt, izmantojot saderīgu programmatūru.

Kāpēc kamera pastāvīgi izslēdzas?

Pārbaudiet strāvas pieslēgumu. Iekšējais akumulators var būt izlādējies; kamerai nepieciešama nepārtraukta barošana. Pārliecinieties, ka lādētājs ir cieši pievienots.

Kā atjaunināt programmatūru?

Lejupielādējiet jaunāko programmatūru no Navitel tīmekļa vietnes uz microSD karti, ievietojiet to kamerā un sekojiet atjaunināšanas instrukcijām rokasgrāmatā.

Kā skatīt ierakstus datorā?

Pievienojiet kameru datoram caur USB vai izņemiet microSD karti. Izmantojiet multivides atskaņotāju, lai atskaņotu MP4 failus.

Kā atiestatīt ierīci?

Nospiediet un turiet atiestatīšanas pogu (mazs caurums) ar tapu 5 sekundes, līdz ierīce restartējas.

Vai ierīce ir ūdensizturīga?

Nē, Navitel R1050 nav ūdensizturīgs. Izvairieties no saskares ar lietu vai mitrumu. Tas ir paredzēts tikai lietošanai transportlīdzekļa iekšpusē.

LIETOŠANAS INSTRUKCIJA R1050 Navitel

Paldies, ka iegādājāties šo NAVITEL® produktu.

NAVITEL R1050 ir daudzfunkcionāls augstas izšķirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

lerīces izkārtojums

1. leslēgšanas poga
2. Mikrofons
3. LED indikators
4. Izvělne
5. Uz augšu
6. Uz leju
7. OK
8. Montāžas savienotājs
9. Displejs
10. Atiestatīšanas poga
11. MicroSD kartes slots
12. Mini-USB ports
13. GPS antenas ieeja (mini-USB)
14. Magnētiskā montāža GPS antenu

Specifikācijas

Procesors MSTAR 8328
Displejs 1.2", IPS, 240×	204
Kamera SONY IMX323
Video formāts MOV
Video izšķirtspēja 1920×1080, 30 fps
Attēlu formāts JPG
Attēlu izšķirtspēja 2 MP
Skata lenķis 165°
Objektīva tips 4-kārtīgs stikls
Atmiņas ierīce MicroSD karte
SD kartes ietilpība Maks. 64 GB

USB mini-USB
Baterija 180 mAh
Jauda 5 V, 1.5 A
Wi-fi	Jā
GPS brīdinājums	kameras / brīdinājumi / ātrums
Valoda	angļu, čehu, franču, itāliešu, japāņu, korejiešu, krievu, latviešu, poļu, rumāņu, slovāku, spāņu, tradicionālā ķīniešu, ukraiņu, vācu, vienkāršotā ķīniešu

Piezime: šis specifikacijas var mainities jauninajumu rezultātā.

Uzstādīšana

1. lelieciet microSD karti DVI. izmantojiet âtru SD karti (desmit vai augstâka klase) ar 8-64 GB ietilpîbu.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neizņemiet SD-karti.

• Pirms microSD kartes lietošanas formatėt to DVR iericė, lai novērstu datu klūdas. Lai formatėtu SD karti, Izvēlnes režimā izvēlėties Formatėt SD karti un apstiprināt.

• Piestipriniet ierici pie vējstikla, izmantojot kronšteinu.

• Pievienojiet automobila lādētāju pie piepīpētāja ligzdas.
• Savienojiet automašinas lâdêtâju ar GPS antenas ievadi (mini-USB). Pievienojot automašinas lâdêtâju tieši DVR mini USB portam, GPS darbiba nav pieejama.
• Pielāgojiet kameras pozīciju un pārliecinieties.
• leslëdziet barošanu un pärbaudiet, vai ierice ir uzstādīta pareizi. Ja ierice būs uzstādīta pareizi, spīdēs sarkanā indikatora gaismiņa. Ierice ieslēgsies un sāks ierakstīt (par to liecinās mirgojoša zila gaismiņa).

Piesardzības pasākumi

• Izmantojiet tikai oriğinālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju. Izmantojiet tikai tos piederumus, ko apstiprinājis ražotājs.
• Pieļaujamā ierīces temperatūra darbības laikā no 0 līdz +60 °C. Glabāšanas temperatūra no -10 līdz +70 °C. Relatīvais mitrums: no 5% līdz 90% bez kondensācijas (25 °C).
• Turiet ierici attalu no uguns avotiem, lai izvairitos no sprādziena vai ugunsgrēka.
  • Nepaklaujiet ierici fiziskam triecienam.
• Nepievienojiet ierīci elektromagnētiskas radiācijas avotiem.
• Pieraugiet, lai lēca būtu tīra. Produkta tīrīšanai neizmantojiet kīmiskas vielas vai tīrīšanas līdzekļus, pirms tīrīšanas vienmēr to izslēdziet.
  • Rūpīgi ievērojiet ierīces lietošanas regionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
• Nelabojiet un neizjauciet ierici paši. Ja notikusi klūme, sazinieties ar apkalpošanas centra darbiniekiem.

Pogas

Poga Funkcijas
Ieslēgšanas poga	Nospiediet lai ieslēgtu ierīci.Nospiediet un paturiet 2 sekundes, lai izslēgtu ierīci.Nospiediet lai pārslēgtos starp lerakstīšanas (STBY), Uzņemšanas, Video un Attēlu režīmiem.Nospiediet lerakstīšanas režīmā (REC), lai slēgtu datni (slēgtās datnes nevar izdzēst vai pārrakstīt).Nospiediet Izvēlnē, lai izietu no Izvēlnes.
Izvēlne	Nospiediet, lai pieklūtu Izvēlnei.Nospiediet Izvēlnē, lai pieklūtu nākamo Izvēlnei.
Uz augšu / Uz leju	Nospiediet Uz leju Video ierakstīšanas režimā, lai ieslēgtu / izslēgtu mikrofonu.Nospiediet Attēlu uzņemšanas režimā, lai tuvinātu vai tālinātu.Nospiediet Video / Attēlu režimā, lai izvēlētos iepriekšējo / nākamo datni.Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo Izvēlnes elementu.
OK	Nospiediet Ierakstīšanas režimā (STBY), lai sāktu ierakstīšanu.Nospiediet Ierakstīšanas režimā (REC), lai pārtrauktu ierakstīšanu.Nospiediet Uzņemšanas režimā, lai uzņemtu attēlu.Nospiediet Video režimā, lai izvēlētos datni vai apturētu / turpinātu atskaņošanu.Nospiediet Attēlu režimā, lai izvēlētos datni.Nospiediet Izvēlnē, lai izvēlētos Izvēlnes elementu.
Atiestatīšanas poga Ja ierīce nereagē, nospiediet, lai atiestatītu to.

Piezime: lebūvētā baterija ir paredzēta tikai avārijas gadījuma ierakstīšanai stāvēšanas režimā un ierīces pareizai izslēgšanai, izslēdzot barošanu. lerīces pilnvērtīgai darbībai jebkurā režimā ir nepieciešama pastāvīga barošana.

lerīces funkcijas

Formatët SD karti	MicroSD kartes formatëšana DVR ierïcë ir nepieciešama ierīces pareizai darbībai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatët microSD karti. Lai formatëtu SD karti, Izvēlnes režimā izvēlēties Formatët SD karti un apstiprināt.
Ierakstīšanas	Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt (par to liecinās zila mirgojoša gaismiņa). Nospiediet OK, lai pārtrauktuierakstīšanu (zilā gaismiņa pārstās mirgot). Nospiediet OK vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti.
Uznemšanas	lerakstīšanas režimā (STBY) nospiediet leslēgšanas pogu, lai ieslēgtu Uznemšanas režimu, tad nospiediet OK, lai uzņemtu attēlu (tas tiks automātiski saglabāts).
Video	lerakstīšanas režimā (STBY) divreiz nospiediet leslēgšanas pogu, lai ieslēgtu Video režimu. Izmantoji et pogas Uz augšu / Uz leju, lai izvēlētos datni. Nospiediet OK, lai atskanoṭu datni. Atskanošanas laikā nospiediet OK, lai apturētu / atsāktu atskanošanu. Izmantojiet pogas Uz augšu / Uz leju, lai patītu uz priekšu vai atpakaļ.
Attēlu	Uznemšanas režimā (STBY) divreiz nospiediet leslēgšanas pogu, lai ieslēgtu Attēlu režimu. Izmantoji et pogas Uz augšu / Uz leju, lai izvēlētos datni. Nospiediet OK, lai atskanoṭu datni.
Audio ierakstīšana lerakstiet video ar vai bez skaņas.
Datņu slēgšana	lerakstīšanas režimā (REC) nospiediet leslēgšanas pogu, lai aizsargātu pašreizējo ierakstu. Ekrāna apakšā parādīsies atslēgas simbols. Video / Attēlu režimā izvēlieties datni, nospiediet izvēlnes pogu un izvēlieties Aizsargāt, tad izvēlēties Slēgt pašreizējo vai Slēgt visus. Aizsargātās datnes nevar izdzēst vai pārrakstīt. Izvēlieties Atslēgt pašreizējo / Atslēgt visus, lai noņemtu aizsardzību.
Nepārtrauktā ierakstīšana	Šī funkcija ħauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmiņas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas.
G sensors Transport	lidzeklim ar kaut ko saduroties, DVI automatiski slęgs konkręto video.
Uzraudzība	Konstatējot vibrāciju izslęgtā stāvoklī, ierīce automatiski ieslęgsies un sāks ierakstīt. Šī datne stāvēšanas laikātiks aizsargāta (slęgta). Ja 10 sekundēm laikā nekas nenotiks, ierīce izslęgsies.
Kustību detektora	Konstatējot kustīgu objektu, ierīce automatiski sāks ierakstīt. Ja objekts nekustēsies ilgāk par 60 sekundēm, ierakstišana tiks pārtraukta.
Zīmogs Šī funkcija	ļauj pievienot ierakstam datuma zīmogu.
Baterija	Pievienojot ierīci ārējam barošanas avotam, iedegsies sarkana gaismiņa. Baterijai lādējoties, sarkanā gaismiņa klūs arvien blāvāka. Kad baterija būs uzlādēta, sarkanā gaismiņa nodzisīs.
Izslęgt displeju	lerīce var automatiski izslęgt ekrānu, lai taupītu energīju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē.
GPS lokācija	Šī ierīce atbalsta iebūvētu GPS mikroshēmu komplektu un GPS antenu, tā spēj rādit garuma, platuma grā dus un citu informāciju pa jūsu pašreizējo atrašanās vietu. Lai pārbaudītu GPS datus, nospiediet GPS Statuss. Izvēlnē GPS Zīmogs nospiediet leslęgts, lai pievienotu failiem GPS informāciju.
APP atbalsts	Jūs varat apskatīt ar DVR uzņemtos video un foto attēlus, kā arī kopīgot tos ar draugiem savā viedtāl runī ar speciālas lietotnes palīdzību. Šī lietotne nodrošina savienojumu ar Wi-Fi tikla starpniecību, un tā jāuzstāda jūsu viedtālrunī.
USB-savienojums *	Pievienojot ierīci datoram, izmantojot USB kabeli, parādisies divas savienojuma iespējas:1) Mass Storage: atskanojiet, kopējiet un izdzēsiet failus.2) Record: standarta režīms.

* Šī funkcija ir pieejama tikai programmaparatūras versijā 3.5.48 un jaunākā versijā.

Navitel DVR Center lietotnes uzstādīšana

1. Lejupielādējiet un instalējiet Navitel DVR Center savā mobilajā tālrunī vai planšetdatorā, izpildiet mobilās ierīces instrukcijas. Lietojumprogrammu varat lejupielādēt, skenējot QR kodu, izmantojot savu mobilo tālrunī, DVR izvēlnē (Lietotnes QR kods).
2. leslēdziet Wi-Fi DVR izvēlnē (Wi-Fi) un mobilās ierīces iestatijumos.
3. Palaidiet lietotni. Sarakstā izvēlieties savu DVR. Informācija par DVR ir atrodama DVR izvēlnē (Wi-Fi Navitel).
4. Pievienojiet mobilo ierici DVR, izmantojot Wi-Fi. Ja nepieciešams, izmantojiet paroli. To var mainit DVR izvělně (Wi-Fi parole).
5. Izmantojot Navitel DVR centru, jüs varat:

- atnaujinti DVR programine-aparatine jranga;

• saglabājiet, skatiet, dzēsiet un nosūtiet videoklipus un fotoattēlus, kā arī skatieties DVR video reāllaikā mobilās ierīces ekrānā.
• kontrolējiet DVR funkcijas izvēlnē lestatījumi: konfigurējiet stāvēšanas režīmu, trieciena sensoru, video režīmu un formatējiet SD karti.

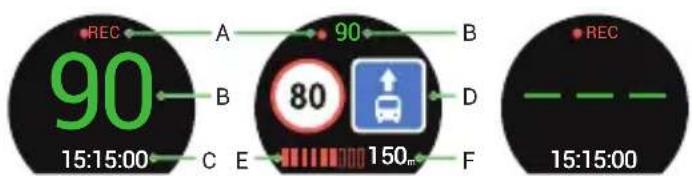

Digitālais spidometrs un kameras

Digitālā spidometra funkcija tiek izmantota, lai parādītu ātrumu, ko aprēķina ar GPS signālu un laiku [1]. Režīmi:

• Ātrums – pašreizējais ātrums [B] tiek nepārtraukti parādīts,
• Ātrums un laiks – tiek parādīts pašreizējais ātrums [B] un laiks [C].

Kameras funkcija tiek izmantota, lai paziņotu par kamerām un apdraudējumiem (turpmāk - fotokameras). leslēdzot Kameras funkciju, ekrānā tiek parādīts ātrums un laiks. Tuvojoties kamerai, tiek parādīts [2]:

• pašreizējais ātrums [B],
• Kameras ikonas [D],
  • progesa josla atrodas kameras [E] apgabalã,
• attālums līdz kamerai (0-450 m) [F].

Visa informācija tiek rādīta melnā fonā.

lerakstīšanas (REC) režimā ekrānā parādās ●REC vai ● [A].

Ja automašina stāv, ekrānā tiek parādīts ātrums 0.

Ja nav precīza GPS signāla, ekrānā tiek parādīts --- [3].

Piezime. Vāju GPS signālu var izraisīt slikti laika apstāklī un citi ārējie faktori. Koncentrējieties uz transportlīdzekļa spidometra rādījumu.

[1] [2] [3]
