R1050 - Cameră auto Navitel - Manual de utilizare gratuit

Tip produs	Cameră de bord
Marcă	Navitel
Model	R1050
Rezoluție video	1920x1080 Full HD
Rata de cadre	30 fps
Unghiul lentilei	140°
Ecran	2.0" TFT LCD
GPS	Modul GPS integrat
Senzor G	Da
Înregistrare ciclică	Da
Mod parcare	Da
Suport card de memorie	microSD până la 32 GB
Baterie	Litiu-polimer, 200 mAh
Alimentare	Încărcător auto 12V DC
Dimensiuni	Aprox 65 x 55 x 30 mm
Greutate	Aprox 70 g
Temperatură de funcționare	de la -10°C la 60°C
Temperatură de depozitare	de la -20°C la 70°C
Suport limbi	Engleză, Franceză, Germană, Italiană, etc.
Montare	Suport cu ventuză
Conexiune PC	USB 2.0
Întreținere	Curățați lentila cu o cârpă moale; evitați solvenții.
Siguranță	Nu dezasamblați; utilizați încărcătorul original.
Piese de schimb	Nu pot fi înlocuite de utilizator; contactați asistența.
Informații generale	Conform cu CE, RoHS.

Întrebări frecvente - R1050 Navitel

Cum instalez camera de bord?

Montați camera pe parbriz folosind suportul cu ventuză, reglați unghiul și conectați cablul de alimentare la încărcătorul auto de 12V.

Ce card de memorie ar trebui să folosesc?

Utilizați un card microSD Clasa 10 sau mai mare, de până la 32 GB. Formatați-l în cameră înainte de prima utilizare.

Cum formatez cardul de memorie?

Accesați Setări > Formatare și confirmați. Aceasta va șterge toate datele de pe card.

Cum activez modul parcare?

Modul parcare se activează automat când vehiculul este oprit. Asigurați-vă că camera este conectată direct la baterie sau prin portul OBD (nu este inclus).

Cum funcționează GPS-ul?

GPS-ul integrat înregistrează viteza și locația. Datele sunt încorporate în fișierul video și pot fi vizualizate cu software compatibil.

De ce se oprește camera continuu?

Verificați conexiunea de alimentare. Bateria internă poate fi descărcată; camera necesită alimentare continuă. Asigurați-vă că încărcătorul este conectat corect.

Cum actualizez firmware-ul?

Descărcați cel mai recent firmware de pe site-ul Navitel pe un card microSD, introduceți-l în cameră și urmați instrucțiunile de actualizare din manual.

Cum vizualizez înregistrările pe PC?

Conectați camera la PC prin USB sau scoateți cardul microSD. Utilizați un player media pentru a reda fișierele MP4.

Cum resetez dispozitivul?

Apăsați și mențineți apăsat butonul de resetare (găuriță mică) cu un ac timp de 5 secunde până când dispozitivul se repornește.

Dispozitivul este rezistent la apă?

Nu, Navitel R1050 nu este rezistent la apă. Evitați expunerea la ploaie sau umiditate. Este destinat exclusiv utilizării în interiorul vehiculului.

MANUAL DE UTILIZARE R1050 Navitel

Îți multumim pentru achiziționarea acestui produs NAVITEL®.

NAVITEL R1050 este un DVR multifuncțional, high-definition, cu multe funcții și funcționalități descrise în acest manual de utilizator. Te rugăm să citești manualul cu atenție înainte să folosești dispozitivul și păstrează-l pentru referințe viitoare.

Prezentare dispozitiv

Procesor MSTAR 8328
Afişaj/ecran 1.2", IPS, 240x204
Cameră SONY IMX323
Format înregistrare MOV
Rezoluție video 1920x1080, 30 fps
Format imagine JPG
Rezoluție imagine 2 MP
Unghi de vizualizare 165°
Tip lentilă Sticlă de 4 straturi
Spațiu de stocare MicroSD
Capacitate card microSD Max.	64 GB

USB mini-USB
Baterie 180 mAh
Alimentare 5 V, 1.5 A
Wi-fi Da
GPS-alertă	camere / avertizări / viteză
Limbă	Chineză simplificată,chineză tradițională,cehă, engleză,franceză, germană,italiană, japoneză,coreeană, letonă,poloneză, română,rusă, slovacă,spani-olă, ucraineană

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa 10 sau mai mare); Capacitatea ar trebui să fie de 8-64 GB.

• Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceți și nu scoateți cardul SD în timpul funcționării DVR-ului.

• Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

• Asigurati dispozitivul pe parbriz cu ajutorul suportului.

• Conectați încărcătorul auto la priza brichetei.
• Conectați încărcătorul auto la portul de intrare al antenei GPS (mini-USB). Atunci când se conectează încărcătorul auto direct la portul mini-USB al DVR-ului, operarea GPS nu este disponibilă.
• Reglați poziția camerei.
• Porniți alimentarea; Verificați dacă dispozitivul este instalat corect. Dacă dispozitivul este instalat corect, indicatorul va fi roșu; dispozitivul va porni și va începe înregistrarea (indicată de lumina albastră intermitentă).

Atentie

• Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului. Folosește doar accesoriiile aprobate de fabrică.
• Temperaturile dispositiv în modul de operare trebuie să fie între 0 și +60 de grade Celsius. Pentru spațiul de depozitare între -10 și +70 de grade Celsius. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).
• Tine dispozitivul departe de foc pentru a evita incidentele.
• Nu expune dispozitivul la impacturi fizice.
• Evită expunerea dispozitivului la surse de radiatii electromagnetice.
• Mentineți obiectivul curat. Nu folosi chimicale sau detergent pentru curățare. Oprește-I mereu înainte de curățare.
• Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasambla sau repara dispozitivul pe cont propriu, ci contactează un service specializat.

Buton Funcții
Power	Apăsați scurt pentru a porni aparatul.Țineți apăsat timp de 2 secunde pentru a opri aparatul.Apăsați pentru a comuta între modurile înregistrare (STBY), Captură, Video și Foto.În modul Înregistrare (REC), apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).În Meniu, apăsați pentru a ieși din orice Meniu sau listă de funcții.
Meniu	Apăsați pentru a accesa Meniu.În Meniu, apăsați pentru a alege următoarea sectiune de Meniu.
Sus / Jos	În modul înregistrare apăsați apăsați Jos pentru a porni / opri microfonul.În modul Captură, apasăți pentru a mări sau micșora imaginea.În modul Video / Foto, apasăți pentru a evidenția un fișier precedent / următor.În Meniu, apasăți pentru a evidenția un element de Meniu precedent / următor.
OK	În modul Înregistrare (STBY), apăsați pentru a începe înregistrarea.În modul Înregistrare (REC), apăsați pentru a opri înregistrarea.În modul Captură, apăsați pentru a face o fotografie.În modul Video, apăsați pentru a selecta un fișier sau pentru a întrerupe / relua înregistrarea video.În modul Foto, apăsați pentru a selecta un fișier.În Meniu, apăsați pentru a selecta un element de Meniu.
Resetare Dacă dispozitivul nu răspunde, apasă pentru a-I reseta.

Notă: bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă; sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.

Funcții dispozitiv

Formatare Card SD	Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.
Înregistrare	Conectează dispozitivul la o sursă externă de energie și va începe să înregistreze automat. Apasă butonul OK pentru a opri înregistrarea. Apasă OK din nou pentru a înregistra alt video. Fiecare video va fi salvat automat.
Capture	În modul înregistrare (STBY), apasă butonul Power pentru a intra în Capture, apoi apasă OK pentru a face o poză (va fi salvată automat).
Video	În modul înregistrare, apăsați de două ori butonul Power pentru a intra în modul Video; apăsați butoanele Sus / Jos pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier. În timpul redării, apăsați OK pentru a întrerupe / anula; apăsați tastele Sus și Jos pentru a derula înainte / înapoi.
Foto	În modul Captură, apăsați de două ori butonul Power pentru a intra în modul Foto; apăsați butoanele Sus / Jos pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier.
Înregistrează audio înregistrați video cu sau fără sunet.
Blocare fișier	În modul înregistrare (REC), apăsați Power pentru a proteja înregistrarea curentă. Un sim bol va apărea în partea de jos a ecranului. În modul Video / Foto, selectează un fișier, apasă pe Meniu și selectează Protect, apoi Lock Current sau Lock All. Selectează Unlock Current / Unlock All pentru a înlătura protecția.
Înregistrare în loop	Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.
G-senzor	Dacă automobilul este lovit, DVR-ul va bloca automat video-ul curent. Un simbol cu cheie va apărea în partea superioară a ecranului.
Monitor parcare	În modul de închidere, dacă este detectată o vibrație, dispozitivul va porni automat și va începe să înregistreze. Fișierul va fi protejat/blocat. Dacănu se întâmplă nimic mai mult 10 secunde, se va închide.
Detectare a mișcării	Atunci când un obiect este în mișcare, dispozitivul va începe automat înregistrarea. Dacă obiectul nu se mișcă mai mult de 60 secunde, înregistrarea se oprește.
Ștampilă Alege o ș	stampilă pentru adăugare în înregistrările video.
Baterie	Indicatorul roșu se aprinde când dispozitivul este conectat la o sursă de energie. Pe măsură ce bateria se încarcă, lumina roșie se diminuează. Când se stinge, înseamnă că bateria e plină.
Opriți monitorul	Dispozitivul poate stinge automat ecranul pentru a reduce consumul de energie. Intervalul de timp poate fi setat din meniul Screen Saver.
Locație GPS	Dispozitivul acceptă chipsetul GPS și antena GPS integrate, poate afișa longitudinea, latitudinea și alte informații despre locația dvs. curentă. Apăsați Stare GPS (GPS Status) pentru a verifica datele GPS. Apăsați ON (Pornit) în meniul GPS Stamp pentru a adăuga informații GPS în fișierele dvs.
Aplicație suport	Puteți vedea și distribui video-urile și fotografiile dvs., realizate de DVR, în telefonul mobil prin intermediul aplicației speciale. Aplicația se conectează prin rețeaua Wi-Fi și trebuie instalată pe telefonul mobil.
Conexiune USB *	Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard.

* Această funcție este disponibilă numai în versiunea de firmware 3.5.48 și o versiune ulterioară.

Instalarea aplicatiei Navitel DVR Center

1. Descărcați și instalați Navitel DVR Center pe celular sau tabletă, urmați instrucțiunile de pe telefonul mobil. Puteți descărca aplicația scanând codul QR în Meniul DVR (Cod App QR) cu telefonul dvs. mobil.
2. Activați Wi-Fi în meniul DVR (Wi-Fi) și în setările de pe dispozitivul dvs. mobil.
3. Executați aplicația. Alegeți DVR din listă. Informațiile DVR se aflăin meniul DVR (Wi-Fi Navitel).
4. Conectați-vă dispozitivul mobil la DVR prin Wi-Fi. Încaz de necesitate, utilizați parola. O puteți modifica în meniul DVR (parolăWi-Fi).
5. Utilizând Navitel DVR Center puteți:
6. actualizați firmware-ul DVR;
7. salva, vizualiza, ștergeși trimite videoclipuri și fotografii, precum și viziona videoclipuri în timp real pe ecranul telefonului mobil.
8. Controlul funcțiilor DVR în meniul cu setări: configurarea modului de parcare, senzorul de impact, modul video și formatare a cardului SD.

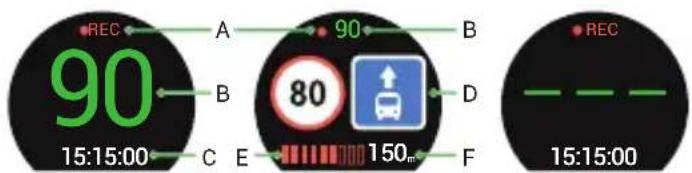

Viteza digitală & Informații cameră

Caracteristica viteza digitală este folosită pentru a afișa ora și viteza vehiculului calculată cu ajutorul semnalului GPS [1]. Moduri:

• Viteza – viteza actuală este afișată permanent [B].
• Viteza + ore - viteza actuală [B] și ora [C] sunt afișate.

Caracteristica Camera Info informează șoferul despre camere și avertismente (denumite în continuare Camere) pe parcursul drumului. Când porniți Camera Info, viteza actuală și ora sunt afişate. Cu apropierea de cea mai apropiată cameră, următoarele informații sunt afişate [2]:

• Viteza actuală [B],
- Icoana camerei [D],
- Bara de progres dinamic care indică apropierea față de cea mai apropiată cameră [E],
- Distanța până la cameră [F].

Toate informațiile sunt afișate pe un ecran negru. În modul înregistrare (REC) ●REC sau ● sunt afișate [A]. Dacă vehiculul este static, 0 este afisat.

Dacă nu există semnal GPS, -- - [3] este afișat.

Notă: un semnal GPS slab poate fi cauzat de condițiile meteo nefavorabile și alti factori externi. Vă rugăm să consultați vitezometrul vehiculului.

[1] [2] [3]
