Produkttyp	Dashcam
Marke	Navitel
Modell	R1050
Videoauflösung	1920x1080 Full HD
Bildrate	30 fps
Objektivwinkel	140°
Display	2.0" TFT LCD
GPS	Eingebautes GPS-Modul
G-Sensor	Ja
Endlosschleifenaufnahme	Ja
Parkmodus	Ja
Speicherkartenunterstützung	microSD bis zu 32 GB
Akku	Lithium-Polymer, 200 mAh
Stromversorgung	12V DC Autoladegerät
Abmessungen	Ca. 65 x 55 x 30 mm
Gewicht	Ca. 70 g
Betriebstemperatur	-10°C bis 60°C
Lagertemperatur	-20°C bis 70°C
Sprachunterstützung	Englisch, Französisch, Deutsch, Italienisch, usw.
Montage	Saugnapfhalterung
PC-Anschluss	USB 2.0
Wartung	Linse mit weichem Tuch reinigen; Lösungsmittel vermeiden.
Sicherheit	Nicht zerlegen; Original-Ladegerät verwenden.
Ersatzteile	Nicht vom Benutzer reparierbar; Support kontaktieren.
Allgemeine Informationen	Entspricht CE, RoHS.

Häufig gestellte Fragen - R1050 Navitel

Wie installiere ich die Dashcam?

Montieren Sie die Kamera mit der Saugnapfhalterung an der Windschutzscheibe, stellen Sie den Winkel ein und stecken Sie das Stromkabel in den 12V Autoladegerät.

Welche Speicherkarte soll ich verwenden?

Verwenden Sie eine microSD-Karte der Klasse 10 oder höher, bis zu 32 GB. Formatieren Sie sie vor der ersten Verwendung in der Kamera.

Wie formatiere ich die Speicherkarte?

Gehen Sie zu Einstellungen > Formatieren und bestätigen Sie. Dadurch werden alle Daten auf der Karte gelöscht.

Wie aktiviere ich den Parkmodus?

Der Parkmodus wird automatisch aktiviert, wenn das Fahrzeug ausgeschaltet ist. Stellen Sie sicher, dass die Kamera fest verdrahtet oder über den OBD-Anschluss (nicht im Lieferumfang enthalten) verbunden ist.

Wie funktioniert die GPS-Funktion?

Das eingebaute GPS zeichnet Geschwindigkeit und Standort auf. Die Daten sind in der Videodatei eingebettet und können mit kompatibler Software angezeigt werden.

Warum schaltet sich die Kamera ständig aus?

Überprüfen Sie die Stromverbindung. Der interne Akku könnte schwach sein; die Kamera benötigt kontinuierliche Stromversorgung. Stellen Sie sicher, dass das Ladegerät fest eingesteckt ist.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Navitel-Website auf eine microSD-Karte herunter, legen Sie sie in die Kamera ein und folgen Sie den Update-Anweisungen im Handbuch.

Wie kann ich Aufnahmen auf einem PC ansehen?

Verbinden Sie die Kamera über USB mit Ihrem PC oder entfernen Sie die microSD-Karte. Verwenden Sie einen Mediaplayer, um die MP4-Dateien abzuspielen.

Wie setze ich das Gerät zurück?

Drücken und halten Sie die Reset-Taste (kleines Loch) mit einem Stift 5 Sekunden lang, bis das Gerät neu startet.

Ist das Gerät wasserdicht?

Nein, der Navitel R1050 ist nicht wasserdicht. Vermeiden Sie Regen oder Feuchtigkeit. Es ist nur für die Verwendung im Fahrzeuginnern ausgelegt.

BEDIENUNGSANLEITUNG R1050 Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL R1050 ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Anordnung des Geräts

1. Ausschalter
2. Mikrofon
3. LED-Lichtanzeige
4. Menü
5. Nach oben
6. Nach unten
7. OK
8. Montageanschluss
9. Bildschirm
10. Reset
11. Einschub für microSD Karte
12. Mini-USB-Anschluss
13. GPS-Antenneneingang (Mini-USB)
14. Magnethalterung mit GPS-Antenne

Spezifikation

Prozessor MSTAR 8328
Display 1.2", IPS, 240×204
Kamera SONY IMX323
Aufzeichnungsformat MOV
Videoauflösung 1920×1080, 30 fps
Bildformat JPG
Bildauflösung 2 MP
Sichtwinkel 165°
Linse 4-Schicht Glas
Speicherkarte MicroSD karta
Kapazität der microSD-Karte Max. 64 GB

USB mini-USB
Batterie 180 mAh
Stromversorgung 5 B, 1.5 A
Wi-fi	Ja
GPS-Alarm	Kameras / Warnungen / Geschwindigkeit
Sprache	Englisch, Französisch, Deutsch, Italienisch, Japanisch, Koreanisch, Lettisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Traditionelles Chinesisch, Tschechisch, Ukrainisch, Vereinfachtes Chinesisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Installation

DE

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-64 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie das Ladegerät des Fahrzeugs an den GPS-Antenneneingang (Mini-USB) an. Wenn Sie das Ladegerät des Fahrzeuges direkt an den Mini-USB-Anschluss des DVR an schließen, ist der GPS-Betrieb nicht verfügbar.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Gerätetemperatur im Betriebsmodus: 0 °C bis +60 °C. Lagerungstemperatur: -10 °C bis +70 °C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Tasten

Taste Funktion
Ausschalter	Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ein- oder ausschalten möchten.Im modus Record (STBY) drücken Sie zwischen den modi Record, Capture, Video und Foto um.Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im Menü drücken, um ein Menü oder eine Funktionsliste zu verlassen.
Menü	Drücken, um auf das Einstellungsmenü aufzurufen.Im Menü drücken, um den nächsten Menübereich auszuwählen.
Nach oben / Nach unten	Im modus Record die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten.Im modus Capture zum Vergrößern / Verkleinern drücken.Im modus Video / Foto drücken, um den nächsten / vorherigen Datei auszuwählen.Im Menü drücken, um den nächsten / vorherigen Menüpunkt.
OK	Im modus Record (STBY) drücken, um die Aufnahme zu starten.Im modus Record (REC) drücken, um die Aufnahme zu stoppen.Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Video drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Foto drücken, um eine Datei auszuwählen.Im Menü drücken, um einen Menüpunkt.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Hinweis: die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Record	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die OK-Taste, um die Aufnahme zu beenden (das blaue Licht leuchtet ununterbrochen). Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Capture	Drücken Sie im modus Record (STBY) die Ausschalter, um in den modus Capture zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Video	Drücken Sie im modus Record (STBY) zweimal die Ausschalter, um in den modus Video zu wechseln. Drücken Sie die Nach oben / Nach unten, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Nach oben / Nach unten für schnellen Vor- / Rücklauf.
Foto	Drücken Sie im modus Capture zweimal die Ausschalter, um in den modus Foto zu wechseln. Drücken Sie die Nach oben / Nach unten, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video (REC) auf Ausschalter, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Wählen Sie im modus Video / Foto eine Datei aus, drücken Sie Menü und wählen Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das	Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Bewegungserkennung	Bewegt sich ein Objekt, so beginnt das Gerät automatisch mit der Aufnahme.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
Batterie	Die rote Anzeige leuchtet auf, wenn das Gerät an eine externe Stromversorgung angeschlossen ist. Während die Batterie sich auflädt, wird das Rot allmählich schwächer. Wenn das rote Licht ausgeht, bedeutet dies, dass die Batterie voll ist.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
GPS-Ortung	Das Gerät unterstützt den eingebauten GPS-Chipsatz und die GPS-Antenne und kann Längengrad, Breit engrad und andere Informationen Ihren aktuellen Standort betreffend anzeigen. Drücken Sie den GPS Status, um die GPS-Daten zu überprüfen. Drücken Sie im GPS-Stempelmenü auf On (Ein), um GPS-Infor mationen über Ihre Dateien hinzuzufügen.
APP-Unterstützung	Sie können Ihre in DVR aufgenommenen Videos und Fotos über eine spezielle Applikation auf Ihrem Mo biltelefon anzeigen und teilen. Die Applikation verbindet sich über ein WiFi-Netzwerk und sollte auf Ihrem Mobiltelefon installiert sein.
USB-Anschluss *	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.

* Diese Funktion ist nur in der Firmware-Version 3.5.48 und höher verfügbar.

Installation der Navitel DVR Center applikation

1. Laden Sie Navitel DVR Center herunter und installieren Sie es auf Ihrem Handy oder Tablet. Befolgen Sie dazu die Anweisungen auf Ihrem Mobilgerät. Sie können die Anwendung herunterladen, indem Sie den QR-Code im DVR-Menü (QR Code App) mit Ihrem Handy scannen.
2. Schalten Sie Wi-Fi im DVR-Menü (Wi-Fi Einstellungen) und in den Einstellungen Ihres Mobilgeräts ein.
3. Starten Sie die App. Wählen Sie Ihren DVR aus der Liste. Die DVR Angaben sind im DVR-Menü angegeben (Wi-Fi Navitel).
4. Verbinden Sie Ihr Mobilgerät über Wi-Fi mit dem DVR. Verwenden Sie ggf. das Passwort. Sie können es im DVR-Menü (Wi-Fi-Passwort) ändern.
5. Mit dem Navitel DVR Center können Sie:
6. Aktualisieren Sie die Firmware des DVR.
7. Videos und Fotos speichern, durchsehen, löschen und sich teilen, sowie DVR-Videos in Echtzeit auf dem Bildschirm des Mobilgeräts anzeigen.
8. Steuern Sie die DVR-Funktionen im Einstellungsmenü: Konfigurierer Sie den Parkmodus, den Aufprallsensor und den Videomodus und formatieren Sie Ihre SD-Karte.
9. Sie können die Funktionen von DVR über das Menü Einstellungen steuern: den Parkmodus, Aufprallsensor, Videomodus anpassen und die SD-Karte formatieren.

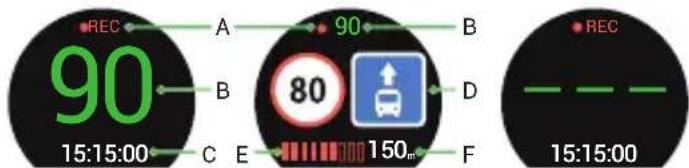

Digitale Geschwindigkeit & Kamera Info

Die digitale Geschwindigkeitsfunktion dient zur Anzeige der mit Hilfe des GPS-Signals berechneten Zeit und Fahrzeuggeschwindigkeit [1]. Modi:

• Geschwindigkeit – aktuelle Geschwindigkeit wird konstant angezeigt [B],
• Geschwindigkeit + Zeit – aktuelle Geschwindigkeit [B] und Zeit [C] werden angezeigt.

Die Kamera-Info-Funktion informiert den Fahrer auf dem Weg über Kameras und Warnungen (im Folgenden: Kameras). Wenn Sie die Kamera-Info einschalten, werden die aktuelle Geschwindigkeit und Uhrzeit angezeigt. Bei Annäherung an die nächste Kamera werden folgende Informationen angezeigt [2]:

• aktuelle Geschwindigkeit [B],
• Kamerasymbol [D],
• dynamischer Fortschrittsbalken zur Anzeige der Annäherung an die nächste Kamera [E],
• Entfernung zur Kamera [F].

Alle Informationen werden auf einem schwarzen Bildschirm angezeigt. Im modus Record (REC) wird ● REC oder ● angezeigt [A].

Wenn das Fahrzeug noch steht, wird 0 angezeigt.

Wenn kein GPS-Signal vorhanden ist, wird -- - [3] angezeigt.

Hinweis. Ein schwaches GPS-Signal kann durch schlechte Wetterbedingungen und andere externe Faktoren verursacht werden. Bitte konsultieren Sie unser Fahrzeugpeedometer.

[1] [2] [3]
