R1050 - Sõidukaamera Navitel - Tasuta kasutusjuhend

Toote tüüp	Sõidukaamera
Bränd	Navitel
Mudel	R1050
Video eraldusvõime	1920x1080 Full HD
Kaadrisagedus	30 fps
Objektiivi nurk	140°
Ekraan	2,0-tolline TFT LCD
GPS	Sisseehitatud GPS-moodul
G-andur	Jah
Silmus-salvestus	Jah
Parkimisrežiim	Jah
Mälukaardi tugi	microSD kuni 32 GB
Aku	Liitium-polümeer, 200 mAh
Toite sisend	12V alalisvoolu autolaadija
Mõõtmed	Umbes 65 x 55 x 30 mm
Kaal	Umbes 70 g
Töötemperatuur	-10°C kuni 60°C
Ladustamistemperatuur	-20°C kuni 70°C
Keele tugi	Inglise, prantsuse, saksa, itaalia jne.
Kinnitus	Imikinnitusega alus
PC ühendus	USB 2.0
Hooldus	Puhastage objektiivi pehme lapiga; vältige lahusteid.
Ohutus	Ärge võtke lahti; kasutage originaallaadijat.
Varuosad	Kasutaja poolt ei ole hooldatav; võtke ühendust toega.
Üldine teave	Vastab CE, RoHS nõuetele.

Korduma kippuvad küsimused - R1050 Navitel

Kuidas sõidukaamerat paigaldada?

Kinnitage kaamera tuuleklaasile imikinnitusega, reguleerige nurk ja ühendage toitekaabel 12V autolaadijasse.

Millist mälukaarti peaksin kasutama?

Kasutage microSD-kaarti klass 10 või kõrgem, kuni 32 GB. Enne esimest kasutamist vormindage see kaameras.

Kuidas mälukaarti vormindada?

Minge Seaded > Vorminda ja kinnitage. See kustutab kõik kaardil olevad andmed.

Kuidas parkimisrežiimi sisse lülitada?

Parkimisrežiim aktiveerub automaatselt, kui sõiduk on välja lülitatud. Veenduge, et kaamera on juhtmega ühendatud või ühendatud OBD-pordi kaudu (pole kaasas).

Kuidas GPS-funktsioon töötab?

Sisseehitatud GPS salvestab teie kiiruse ja asukoha. Andmed on manustatud videofaili ja neid saab vaadata ühilduva tarkvaraga.

Miks kaamera pidevalt välja lülitub?

Kontrollige toiteühendust. Sisemine aku võib olla tühi; kaamera vajab pidevat toidet. Veenduge, et laadija on kindlalt ühendatud.

Kuidas püsivara uuendada?

Laadige Navitel veebisaidilt uusim püsivara alla microSD-kaardile, sisestage see kaamerasse ja järgige juhendis toodud uuendusjuhiseid.

Kuidas salvestist arvutis vaadata?

Ühendage kaamera USB kaudu arvutiga või eemaldage microSD-kaart. Kasutage MP4 failide esitamiseks meediapleierit.

Kuidas seadet lähtestada?

Hoidke lähtestusnuppu (väike auk) nööpnõelaga 5 sekundit all, kuni seade taaskäivitub.

Kas seade on veekindel?

Ei, Navitel R1050 ei ole veekindel. Vältige kokkupuudet vihma või niiskusega. See on mõeldud ainult siseruumides kasutamiseks sõidukis.

KASUTUSJUHEND R1050 Navitel

NAVITEL R1050 on multifunktsionaalne peeneralduslik DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

Seadme skeem

USB mini-USB
Aku 180 mAh
Toide 5 V, 1.5 A
Wi-fi Jah
GPS-märguanne	kaamerad / hoiatused / kiirus
Keel	hispaania, inglise, itaalia, jaapani, korea, läti, lihtsustatud hiina, poola, prantsuse, rumeenia, saksa, slovaki, traditsiooniline hiina, tšehhi, ukraina, vene

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

Paigaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass 10); maht peaks olema vahemikus 8-64 GB.

- DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal. - Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage autolaadija GPS-antenni sisendiga (mini-USB). Kui autolaadija ühendatakse otse DVR mini-USB porti, ei ole GPS-funktsioon saadaval.
4. Kohandage kaamera positsiooni.
5. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Seadme lubatud temperatuur töö ajal: 0...+60 °C. Hoiustamistemperatuur: -10...+70 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge vötke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

Nupud

Nupp Funktsioonid
Toide	Seadme sisse lülitamiseks vajutage all.Seadme välja lülitamiseks vajutage ja hoidke nuppu 2 sekundit all.Vajutage, et valida Salvestamise (STBY), Pildistamise, Video ja Foto režiimide vahel.Salvestamise režiimis (REC) vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Menüüs vajutage, et väljuda valitud menüüst.
Menüü	Vajutage, et avada Menüü.Menüüs vajutage, et avada järgmine Menüü.
Üles / Alla	Salvestamise režiimis vajutage mikrofoni välja / sisse lülitamiseks Alla.Pildistamise režiimis vajutage, et sisse / välja suumida.Video / Foto režiimis vajutage, et valida järgmine / eelmine fail.Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
OK	Salvestamise režiimis (STBY) vajutage selleks, et alustada salvestust.Salvestamise režiimis (REC) vajutage selleks, et peatada salvestust.Pildistamise režiimis vajutage selleks, et pilti teha.Video režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Foto režiimis vajutage, et valida fail.Menüüs vajutage selleks, et valida menüüvalik.
Reset Kui seade e	reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: integreeritud aku on möeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral; seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

Seadme funktsioonid

SD-kaardi vormindamine	MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu (sinine valgus lõpetab vilkumise). Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.
Pildistamise	Salvestamise režiimis (STBY) vajutage pildistamise režiimi käivitamiseks Toide nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).
Video	Salvestamise režiimis (STBY) vajutage Video režiimi sisenemiseks Toide nuppu kaks korda; faili valimiseks vajutage Üles / Alla nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile panna/ taaskäivitada; vajutage Üles / Alla nuppe, et kiiresti edasi / tagasi kerida.
Foto	Pildistamise režiimis vajutage Foto režiimi sisenemiseks Toide nuppu kaks korda; faili valimiseks vajutage Üles / Alla nuppe; faili esitamiseks vajutage OK nuppu.
Heli salvestamine Video	salvestamine heliga või ilma.
Faili lukustamine	Salvestamise (REC) režiimis vajutage Toide, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Video / Foto režiimis valige fail, vajutage Menu ja valige Kaitske, seejärel Lukustage käesolev või Lukustage kõik. Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Lukustage lahti käesolev / Lukustage lahti kõik.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse kõik kaitsmata failid üle nende salvestamise järjestuses.
G-sensor Kui söiduk saab milleltki löögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor	Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist.
Liikumistuvastuse Kui objekt liigub, hakkab seade automaatselt salvestama.
Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.
Aku	Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli vähehaaval kustuma, kui punane tuli on kustunud, tähendab see, et aku on täis.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.
GPS asukoht	Seade toetab sisseehitatud GPS kiipseadet ja GPS antenni, see näitab teie asukoha koordinaate ja annab muud teavet. Vajutage „GPS Status“, et kontrollida GPSi andmeid. Vajutage „On“, GPSi menüüs (GPS Stamp), et lisada oma failidele GPSi andmed.
Rakenduse tugi	DVRiga tehtud videoid ja pilte on võimalik jagada mobiiltelefonis läbi spetsiaalse rakenduse. Rakendus ühendub Wi-Fi võrgu kaudu ning see tuleks mobiiltelefoni paigaldada.
USB-ühendus *	Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.2) Record: tavarežiim.

* See funktsioon on saadaval ainult püsivara versioonis 3.5.48 ja uuemates versioonides.

Navitel DVR Center rakenduse paigaldamine

1. Laadige alla ja installige Navitel DVR Center oma mobiiltelefoni või tahvelarvutisse, järgige oma mobiilseadme juhiseid. Rakenduse saate alla laadida skannides QR-koodi oma mobiiltelefoni abil DVR-i menüüst (rakenduse QR-kood).
2. Lülitage WiFi sisse DVR-i menüüs (Wi-Fi) ja mobiilseadme seadetes.
3. Käivitage rakendus. Valige loendist oma DVR. DVR-i teave on DVR-i menüüs (Wi-Fi Navitel).
4. Ühendage oma mobiilne seade DVR-iga Wi-Fi kaudu. Vajadusel kasutage parooli. Saate seda muuta DVR-i menüüs (WiFi parool).
5. Naviteli DVR keskuse abil saate:

- värskendage DVR-i püsivara;

• salvestage, vaadake, kustutage ja saatke videoid ja fotosid ning vaadake DVR-i videoid reaalajas mobiilseadme ekraanil.
• juhtige DVR-i funktsioone menüüs Seaded: konfigureerige parkimisrežiim, löögisensor, videorežiim ja vormindage SD-kaart.

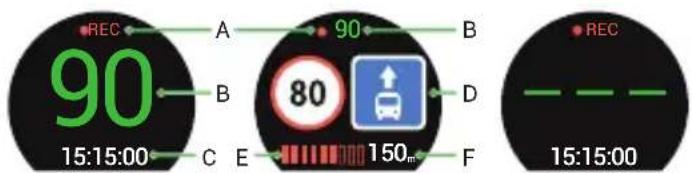

Digitaalne kiirus ja kaamera info

Digitaalkiiruse funktsiooni kasutatakse GPS-signaali abil arvutatud aja ja söiduki kiiruse kuvamiseks [1]. Režiimid:

• Kiirus –voolukiirus kuvatakse pidevalt [B],
• Kiirus + aeg - kuvatakse kiirus [B] ja aeg [C].

Kaamera info funktsioon teavitab juhti kaameratest ja hoiatustest (edaspidi kaamerad) mööda teed. Kaamera info sisselülitamisel kuvatakse hetke kiirus ja aeg. Lähimale kaamerale lähenedes kuvatakse järgmine teave [2]:

• praegune kiirus [B],
• kaamera ikoon [D],
• dünaamiline edenemisriba, mis näitab lähima kaamera lähenemist [E],
• kaugus kaamerast [F].

Kogu teave kuvatakse mustal ekraanil.

Salvestusrežiimis (REC) kuvatakse ●REC või ● [A].

Kui söiduk on veel, kuvatakse 0.

Märge. Nörk GPS-signaal vöib olla tingitud halbadest ilmastikutingimustest ja muudest välistest teguritest. Öppematerjalide kiirusmöötur.

[1] [2] [3]
