MSR500 - автомобільна камера Navitel - Безкоштовний посібник користувача

Тип продукту	Автомобільний відеореєстратор (Dash Cam)
Бренд	Navitel
Модель	MSR500
Дисплей	2.7" TFT LCD, роздільна здатність 960x240
Процесор	MSTAR MSC8328
Роздільна здатність відео	1080p Full HD (1920x1080) при 30 кадрах/с
Формат запису	MOV (H.264)
Роздільна здатність зображення	3 Мп (JPG)
Об'єктив	4-елементний скляний об'єктив
Зберігання	Карта пам'яті microSD (клас 6 або вище, 8-64 ГБ)
Акумулятор	Літій-іонний акумулятор 110 мА·г, 3,7 В
Живлення	Постійний струм 5 В, 1,5 А через mini-USB (автомобільний зарядний пристрій в комплекті)
Робочий струм	700 мА
Частота	50/60 Гц
Мікрофон/Динамік	Вбудований
Циклічний запис	Так, з вибором тривалості кліпу
G-сенсор	Так, автоматично блокує відео при ударі
Паркувальний монітор	Так, автоматичний запис при виявленні вібрації
Виявлення руху	Так, у режимі паркування ("Запис за рухом")
Нічне світло	Так, покращує яскравість при слабкому освітленні
Зберігач екрану	Так, налаштовуваний інтервал часу
Штамп	Накладення дати/часу або логотипу
Підтримувані мови	Англійська, французька, німецька, італійська, іспанська, чеська, словацька, польська, російська, українська, румунська, латиська, португальська, корейська, японська, китайська (спрощена/традиційна)
Робоча температура	Від 0°C до +35°C (навколишнє середовище)
Температура зберігання	Від +5°C до +45°C
Розміри	Приблизно 110 x 60 x 30 мм (орієнтовно)
Вага	Приблизно 80 г (орієнтовно)
Обслуговування	Тримайте об'єктив чистим; не розбирайте; використовуйте оригінальний зарядний пристрій
Безпека	Відповідає вимогам CE (EMC 2014/30/EU); дотримуйтесь місцевих правил дорожнього руху

Часті запитання - MSR500 Navitel

Як увімкнути Navitel MSR500?

Натисніть і утримуйте кнопку живлення протягом 3 секунд, щоб увімкнути або вимкнути пристрій.

Як відформатувати карту microSD?

Вставте високошвидкісну карту microSD (клас 6 або вище, 8-64 ГБ) у слот. Перейдіть у Меню > Форматувати SD-карту та підтвердьте. Завжди форматуйте карту всередині відеореєстратора перед першим використанням.

Чому камера автоматично припиняє запис?

Пристрій може зупинитися, якщо карта пам'яті заповнена. Якщо увімкнено циклічний запис, старі незахищені файли перезаписуються. Також акумулятор призначений лише для короткочасних записів у режимі паркування; підключіть до постійного живлення для повноцінної роботи.

Як захистити відео від видалення?

Під час запису відео натисніть кнопку живлення, щоб заблокувати поточний файл (з'явиться значок ключа). У режимі відтворення виберіть файл, натисніть Меню, виберіть Захист, потім Заблокувати поточний або Заблокувати всі.

Що таке G-сенсор і як він працює?

G-сенсор виявляє різкі удари або зіткнення. При спрацюванні він автоматично блокує поточний відеофайл, щоб запобігти перезапису.

Чи можу я записувати аудіо?

Так. За замовчуванням аудіо записується. У режимі запису відео натисніть кнопку Вниз, щоб увімкнути/вимкнути мікрофон.

Як правильно встановити відеореєстратор?

Зупиніть двигун. Вставте карту microSD. Закріпіть кріплення на лобовому склі. Підключіть автомобільний зарядний пристрій до прикурювача та mini-USB до пристрою. Прокладіть кабель уздовж краю лобового скла. Відрегулюйте об'єктив камери паралельно землі. Запустіть двигун, щоб підтвердити роботу.

Що робити, якщо пристрій завис?

Використовуйте скріпку, щоб натиснути кнопку скидання, розташовану біля динаміка. Це перезапустить пристрій.

Як працює паркувальний монітор?

Коли пристрій перебуває в режимі очікування, він виявляє вібрації. Якщо виявлено вібрацію, він автоматично починає запис. Якщо вібрація не відбувається протягом 1 хвилини, він повертається в режим очікування.

Яка максимальна ємність карти microSD?

Пристрій підтримує карти microSD до 64 ГБ. Використовуйте високошвидкісну карту (клас 6 або вище) для найкращої продуктивності.

ПОСІБНИК КОРИСТУВАЧА MSR500 Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL MSR500 - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також безліччю додаткових функцій, описаних в даному Керівництві користувача. Уважно прочитайте керівництво перед використанням пристрою та зберігайте для подальшого використання.

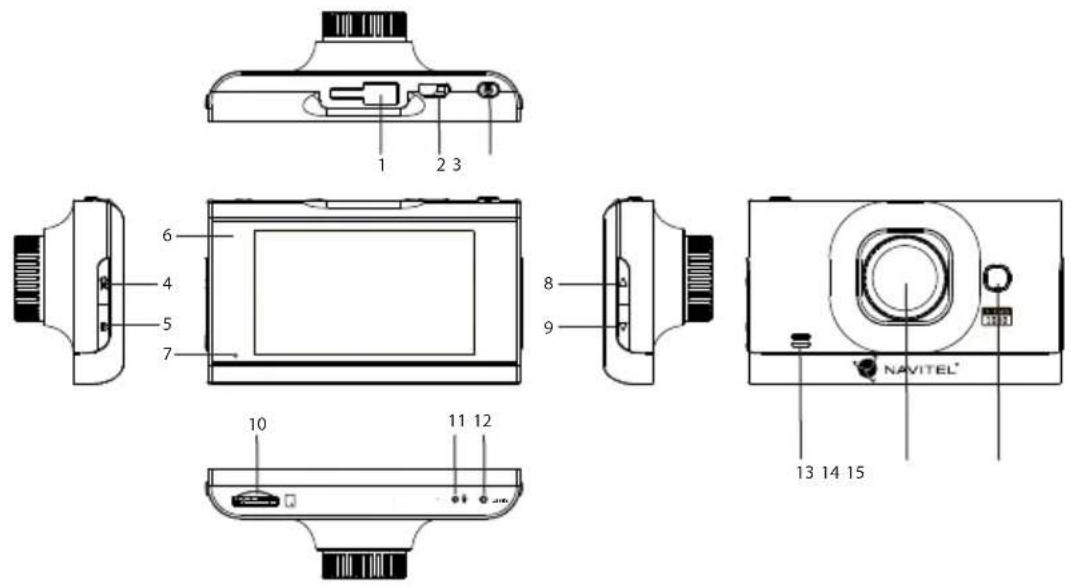

Зовнішній вигляд пристрою

1. Кріплення

2. Po3'εM mini-USB

3. Увімк./Вимк.

4. OK

5. Меню

6. LCD ekran

7. LED індикатор

8. Bropy

9. Вниз

10. Слот microSD

11. Мікрофон

12. Скидання

13. Динамік

14. Камера

15. Підсвітка

NAVITEL

Кнопки

Кнопка Функції
ОК	У режимі Запис відео, натисніть для початку запису; натисніть ще раз, щоб зупинити запис.У режимі Фото, натисніть, щоб зробити знімок.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.У режимі Меню, натисніть, щоб вибрати пункт меню або файл.
Меню	Натисніть, щоб перейти в Меню налаштувань пристрою.Натисніть ще раз, щоб вийти з будь-якого обраного меню.
Увімк./Вимк.	Натисніть і утримуйте 3 секунди для увімкнення/вимкнення пристрою.Під час роботи пристрою натисніть коротко, щоб переключитися між режимами Запис відео, Фото та Відтворення.У режимі Меню, натисніть, щоб вибрати наступний розділ меню.У режимі Запис відео, натисніть Увімк./Вимк., щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).
Вгору/Вниз	У режимі Меню, натисніть, щоб вибрати попередній/наступний пункт меню або файл.У режимі Запис відео, натисніть Вниз, щоб вимкнути/увімкнути мікрофон.У режимі Фото, натисніть, щоб наблизити/віддалити ракурс.
Скидання Якщо	пристрій не відповідає, натисніть для скидання.

Примітка: Вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення. Для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматування карти пам'яті Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

Відео При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК (синій індикатор буде горіти безперервно). Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.

Фотозйомка У режимі Запису відео, натисніть кнопку Меню, щоб потрапити в режим Фото, потім натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.

Відтворення У режимі Запису відео, двічі натисніть кнопку Меню, щоб потрапити в режим Відтворення. Виберіть файл за допомогою кнопок Вгору і Вниз, потім натисніть ОК для відтворення файлу. Ви можете призупинити/продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками Вгору і Вниз.

Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.

Захист файлу У режимі Запису відео натисніть Увімк./Вимк., щоб захистити поточний запис. У режимі Відтворення, виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всі файли. Захищені файли не можуть бути видалені або перезаписані.

Циклічний запис Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.

NAVITEL

Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.

Режим парковки Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Якщо нічого не буде відбуватися протягом хвилини, пристрій вимкнеться.

У режимі парковки також доступна функція детектора руху (вимкнена за замовчуванням). У розділі Запис відео оберіть «Записати рух». При виявленні об'єкта, що рухається, пристрій автоматично почне запис. Якщо об'єкт не рухається більше 10 секунд, запис припиниться.

LED підсвітка 3більшує яскравість зображення в темряві.

Штамп Ця функція додає до відеозапису дату і/або логотип пристрою. Натисніть «ОК» для вибору штампа або відключення функції.

Підзаряд батареї При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.

Автоматичне Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань вимкнення екрану можна вибрати часовий інтервал автоматичного вимкнення екрану.

Установка

1. Заглушіть двигун.

2. Встановіть microSD-карту у відповідний слот відеореєстратора.

Примітка: використовуйте високошвидкісну (Class 6 і вище) карту ємністю 8-64 ГБ.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм mini-USB.
  Примітка: кабель можна розташувати по краю лобового скла.
• Переконайтеся, що камера розташована правильно. Об'єктив повинен бути спрямований паралельно землі.
• Заведіть двигун, переконайтеся, що пристрій встановлено правильно.
  Примітка: якщо пристрій встановлено правильно, загориться червоний індикатор, пристрій увімкнеться і розпочне відеозапис.

Запобіжні заходи

1. Використовуйте тільки оригінальний адаптер ЗП. Використання іншого адаптера може негативно вплинути на акумулятор пристрою.
2. Не використовуйте пристрій у спекотному або вологому кліматі.
3. Слідкуйте за чистотою об'єктива.
4. Не розбирайте пристрій і не виконуйте його ремонт самостійно.
5. Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
6. Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).

NAVITEL

Технічні характеристики

Процесор MSTAR MSC8328		Живлення DC 5 V 1.5 А
Дисплей 2.7", 960×240, TN		Частота 50 Гц/60 Гц
Формат відео MOV (Н)264)		Акумулятор 110 мАч	3.7 В
		Робочий струм	700 мА
Роздільна здатність відео	1080 FHD 1920x1080P/30 fps	Мікрофон/динамік	Підтримуються
Формат зображення JPG		Мови	англійська, іспанська,італійська, китайськатрадиційна, китайськаспрощена, корейська,латвійська, німецька,польська, португальська,румунська, російська,словацька, українська,француська, чеська,японська
Роздільна здатність фото 3 МП
Пам'ять microSD карта
Об'єм microSD-карти до 64 ГБ
USB mini-USB 2.0

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.
Тип пристрою: Відеореєстратор.
Найменування товару: NAVITEL MSR500.
Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha4, Czech Republic.
Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.
Тел.: [phone].
Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
