Produkta veids	Paneļa kamera (Auto kamera)
Zīmols	Navitel
Modelis	MSR500
Displejs	2.7" TFT LCD, 960x240 izšķirtspēja
Procesors	MSTAR MSC8328
Video izšķirtspēja	1080p Full HD (1920x1080) pie 30 kadri/s
Ierakstīšanas formāts	MOV (H.264)
Attēla izšķirtspēja	3 MP (JPG)
Objektīvs	4 elementu stikla objektīvs
Atmiņa	microSD karte (6. klase vai augstāka, 8-64 GB)
Akumulators	110 mAh uzlādējams litija-jonu, 3.7 V
Barošanas avots	DC 5V 1.5A caur mini-USB (iekļauts auto lādētājs)
Darba strāva	700 mA
Frekvence	50/60 Hz
Mikrofons/Skaļrunis	Iebūvēts
Cikliska ierakstīšana	Jā, ar izvēlējamu fragmenta ilgumu
G-sensors	Jā, automātiski bloķē video trieciena gadījumā
Stāvēšanas monitors	Jā, automātiska ierakstīšana, nosakot vibrāciju
Kustību noteikšana	Jā, stāvēšanas režīmā ("Kustības notikuma ieraksts")
Nakts gaisma	Jā, uzlabo spilgtumu vājā apgaismojumā
Ekrāna taupītājs	Jā, konfigurējams laika intervāls
Zīmogs	Datuma/laika zīmogs vai logotipa pārklājums
Atbalstītās valodas	Angļu, franču, vācu, itāliešu, spāņu, čehu, slovāku, poļu, krievu, ukraiņu, rumāņu, latviešu, portugāļu, korejiešu, japāņu, ķīniešu (vienkāršotā/tradicionālā)
Darba temperatūra	0°C līdz +35°C (apkārtējā vide)
Uzglabāšanas temperatūra	+5°C līdz +45°C
Izmēri	Aptuveni 110 x 60 x 30 mm (aptuvens)
Svars	Aptuveni 80 g (aptuvens)
Apkope	Uzturiet objektīvu tīru; neizjauciet; izmantojiet oriģinālo lādētāju
Drošība	Atbilst CE (EMC 2014/30/ES); ievērojiet vietējos satiksmes noteikumus

Bieži uzdotie jautājumi - MSR500 Navitel

Kā ieslēgt Navitel MSR500?

Nospiediet un turiet ieslēgšanas pogu 3 sekundes, lai ieslēgtu vai izslēgtu ierīci.

Kā formatēt microSD karti?

Ievietojiet ātrgaitas microSD karti (6. klase vai augstāka, 8-64 GB) slotā. Dodieties uz Izvēlne > Formatēt SD karti un apstipriniet. Vienmēr formatējiet karti DVR iekšpusē pirms pirmās lietošanas.

Kāpēc kamera automātiski pārtrauc ierakstīšanu?

Ierīce var apstāties, ja atmiņas karte ir pilna. Ja ir iespējota cikliskā ierakstīšana, vecāki neaizsargātie faili tiek pārrakstīti. Arī akumulators ir paredzēts tikai īsiem stāvēšanas režīma ierakstiem; pilnai darbībai pievienojiet pastāvīgu barošanu.

Kā aizsargāt video no dzēšanas?

Video ierakstīšanas laikā nospiediet ieslēgšanas pogu, lai bloķētu pašreizējo failu (parādās atslēgas ikona). Atskaņošanas režīmā izvēlieties failu, nospiediet Izvēlne, izvēlieties Aizsargāt, pēc tam Bloķēt pašreizējo vai Bloķēt visus.

Kas ir G-sensors un kā tas darbojas?

G-sensors nosaka pēkšņus triecienus vai sadursmes. Kad tas tiek aktivizēts, tas automātiski bloķē pašreizējo video failu, lai novērstu pārrakstīšanu.

Vai varu ierakstīt audio?

Jā. Pēc noklusējuma audio tiek ierakstīts. Video ierakstīšanas režīmā nospiediet pogu Uz leju, lai ieslēgtu/izslēgtu mikrofonu.

Kā pareizi uzstādīt auto kameru?

Apturiet dzinēju. Ievietojiet microSD karti. Piestipriniet stiprinājumu pie vējstikla. Pievienojiet auto lādētāju cigarešu šķiltavai un mini-USB pie ierīces. Izvadiet kabeli gar vējstikla malu. Pielāgojiet kameras objektīvu paralēli zemei. Iedarbiniet dzinēju, lai apstiprinātu darbību.

Ko darīt, ja ierīce iesaldējas?

Izmantojiet saspraudi, lai nospiestu atiestatīšanas pogu, kas atrodas pie skaļruņa. Tas restartēs ierīci.

Kā darbojas stāvēšanas monitors?

Kad ierīce ir gaidīšanas režīmā, tā nosaka vibrācijas. Ja tiek noteikta vibrācija, tā automātiski sāk ierakstīšanu. Ja 1 minūti nav vibrācijas, tā atgriežas gaidīšanas režīmā.

Kāda ir maksimālā microSD kartes ietilpība?

Ierīce atbalsta microSD kartes līdz 64 GB. Lai iegūtu vislabāko veiktspēju, izmantojiet ātrgaitas karti (6. klase vai augstāka).

LIETOŠANAS INSTRUKCIJA MSR500 Navitel

Paldies, ka iegādājāties šo NAVITEL® produktu.

NAVITEL MSR500 ir daudzfunkcionāls augstas izšķirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

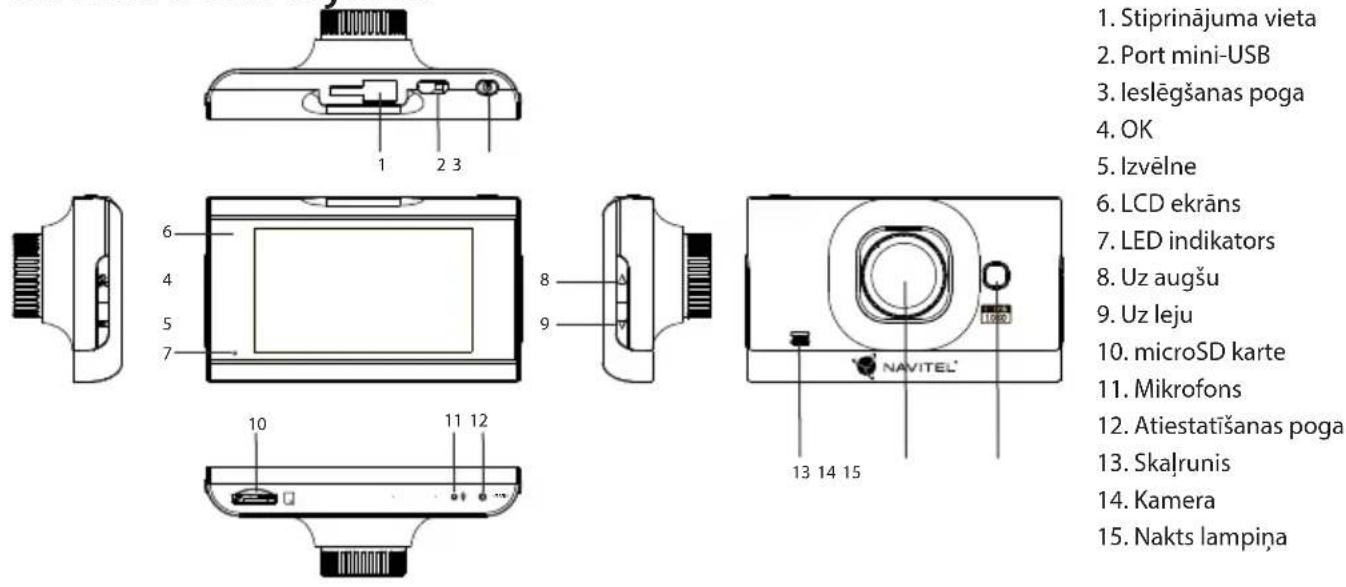

lerīces izkārtojums

1. Stiprinājuma vieta

2. Port mini-USB

3. leslēgšanas poga

4. OK

5. Izvělne

6. LCD ekrāns

7. LED indikators

8. Uz augšu

9. Uz leju

10. microSD karte

11. Mikrofons

12. Atiestatīšanas poga

13. Skalrunis

14. Kamera

15. Nakts lampiņa

NAVITEL

Pogas

Poga Funkcijas
leslēgšanas poga	Nospiediet un paturiet 3 sekundes, lai ieslēgtu/izslēgtu ierīci.Nospiediet, lai pārslēgtos starpvideo ierakstīšanas, attēlu uzņemšanas un atskaņošanas režīmiem.
Izvēlne Nospiediet, lai pieklūtu režīmu iestatījumu izvēlnei. Nospiediet vēlreiz, lai pieklūtu uzstādījumu izvēlnei.
OK	Nospiedietvideo ierakstīšanas režīmā, lai sāktu ierakstīšanu. Nospiediet vēlreiz, lai pārtrauktu ierakstīšanu.Nospiedietattēlu uzņemšanas režīmā, lai uzņemtu attēlu.Nospiedietatskaņošanas režīmā, lai izvēlētos datni vai apturētu/turpinātu atskaņošanu.Nospiediet izvēlnē, lai izvēlētos izvēlnes elementu.
Uz augšu/uz leju	Nospiediet galvenajā izvēlnē, lai izvēlētos iepriekšējo/nākamo izvēlnes elementu vai datni.Video ierakstīšanas režīmā nospiediet pogu „uz leju“, lai slēgtu datni (slēgtās datnes nevar izdzēst vai pārrakstīt).Nospiedietattēlu uzņemšanas režīmā, lai tuvinātu vai tālinātu.
Atiestatīšanas poga	Ja ierīce nereagē, nospiediet, lai atiestatītu to.

Piezime: lebūvētā baterija ir paredzēta tikai avārijas gadījuma ierakstīšanai stāvēšanas režimā un ierīces pareizai izslēgšanai, izslēdzot barošanu. Ierīces pilnvērtīgai darbībai jebkurā režimā ir nepieciešama pastāvīga barošana.

NAVITEL s.r.o. ar šo paziņo, ka NAVITEL MSR500 ir saderīgs ar Direktīvu EMC 2014/30/EU.

Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē:

www.navitel.cz/lv/declaration_of_conformity/msr500

lerīces funkcijas

Formatēt SD karti	MicroSD kartes formatēšana DVR ierīcē ir nepieciešama ierīces pareizai darbībai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatēt microSD karti. Lai formatētu SD karti, Izvēlnes režīmā izvēlēties Formatēt SD karti un apstiprināt.
Video Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt (par to liecinās zila mirgojoša gaismiņa). Nospiediet OK, lai pārtrauktuierakstīšanu (zilā gaismiņa pārstās mirgot). Nospiediet OK vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti.
Foto	Video ierakstīšanas režīmā nospiediet režīma pogu, lai ieslēgtu attēlu uzņemšanas režīmu, tad nospiediet OK, lai uzņemtu attēlu (tas tiks automātiski saglabāts).
Atskaņošana	Video ierakstīšanas režīmā divreiz nospiediet režīma pogu, lai ieslēgtu atskaņošanas režīmu. Izmantoji et pogas „uz augšu” un „uz leju”, lai izvēlētos datni. Nospiediet OK, lai atskaņotu datni. Atskaņošanas laikā nospiediet OK, lai apturētu/atsāktu atskaņošanu. Izmantojiet pogas „uz augšu” un „uz leju“, lai patītu uz priekšu vai atpakal.
Datņu slēgšana	Video ierakstīšanas režīmā nospiediet pogu „uz leju“, lai aizsargātu pašreizējo ierakstu. Ekrāna apakšā parādīsies atslēgas simbols. Atskaņošanas režīmā izvēlieties datni, nospiediet izvēlnes pogu un izvēlieties „Aizsargāt“, tad izvēlēties „Slēgt pašreizējo“ vai „Slēgt visus“. Aizsargātās datnes nevar izdzēst vai pārrakstīt. Izvēlieties „Atslēgt pašreizējo”/„Atslēgt visus“, lai noņemtu aizsardzību.
Audio ierakstīšana Ierakstiet video ar vai bez skaņas.
Cilpu ierakstīšana	Šī funkcija ľauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmiņas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas.

NAVITEL

G sensors Transportlīdzeklim ar kaut ko saduroties, DVI automātiski slēgs konkrēto video.

Nakts lampiņa leslēdziet, kad ir tumšs, lai uzlabotu attēla spilgtumu.

Zīmogs Šī funkcija ľauj ierakstam pievienot datuma zīmogu vai ierīces logotipu. Nospiediet OK, lai izvēlētos zīmo ga veidu vai izslēgtu šo funkciju.

Uzraudzība stāvēšanas lerīcei gaidstāves režīmā uztverot vibrāciju, tā automātiski sāk ierakstīt. Ja minūtes laikā vibrācija neatkārlaikā tosies, atkal ieslēgsies gaidstāves režīms.

Kustību detektora funkcija ir pieejama stāvēšanas laikā (pēc noklusējuma izslēgta). Video ierakstīšanas režīmā izvēlieties „Kustību ierakstīšana”. Konstatējot kustīgu objektu, ierīce automātiski sāks ierakstīt.

Ja objekts nekustēsies ilgāk par 10 sekundēm, ierakstīšana tiks pārtraukta.

Baterija Pievienojot ierīci ārējam barošanas avotam, iedegsies sarkana gaismiņa. Baterijai lādējoties, sarkanā gaismiņa klūs arvien blāvāka. Kad baterija būs uzlādēta, sarkanā gaismiņa nodzisīs.

Ekrānsaudzētājs

lerīce var automātiski izslēgt ekrānu, lai taupītu energiju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē.

Uzstādīšana

1. Izslēdziet automobiļa dzinēju.
2. lelieciet microSD karti DVI.

Piezīme: izmantojiet ātru SD karti (sestā vai augstāka klase) ar 8–64 GB ietilpību.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neizņemiet SD-karti.

• Pirms microSD kartes lietošanas formatēt to DVR ierīcē, lai novērstu datu klūdas. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt.

• Piestipriniet ierīci pie vējstikla, izmantojot kronšteinu.

• Pievienojiet automobiļa lādētāju pie piepīpētāja ligzdas.
• Pievienojiet mini-USB saskarni automobila lādētājam, izmantojot lādētāja pagarinātāju.

Piezime: lādētāja pagarinātāju varat novietot gar vējstiklu.

1. Pielāgojiet kameras pozīciju un pārliecinieties, ka lēca ir paralēli zemei.
2. leslēdziet dzinēju un pārbaudiet, vai ierīce ir uzstādīta pareizi.

Piezime: ja ierīce būs uzstādīta pareizi, spīdēs sarkanā indikatora gaismiņa. Ierīce ieslēgsies un sāks ierakstīt (par to liecinās mirgojoša zila gaismiņa).

Piesardzības pasākumi

1. Izmantojiet tikai oriğinālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju.
2. Nelietojiet ierīci mitros vai karstos apstāklos.
3. Pieraugiet, lai lēca būtu tīra.
4. Neizjauciet ierīci un neveiciet patvalīgu remontu.
5. Rūpīgi ievērojiet ierīces lietošanas régionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
6. Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relatīvais mitrums: no 5 % līdz 90 % bez kondensācijas (25 °C).

NAVITEL

Specifikācijas

Procesors MSTAR MSC8328
Displejs 2.7", 960×240, TN
Video formāts MOV (H.264)
Video izšķirtspēja	1080 FHD 1920x1080P/30 fps
Attēlu formāts JPG
Attēlu izšķirtspēja 3 MP
Atmiņas ierīce microSD karte
microSD kartes ietilpība 64 GB maks.
USB mini-USB 2.0

Piezīme: šīs specifikācijas var mainīties jauninājumu rezultātā.

Jauda DC 5 V 1.5 A
Lēca 4
Frekvence 50 Hz/60 Hz
Baterija	110 mAh 3.7 V atkārtoti uzlādējama baterija
Darba strāva 700 mA
Mikrofons/skaļrunis atbalstīts
Valoda	vienkāršotā kīniešu, tradicionālā kīniešu, Čehu, angļu, franču, vācu, itāliešu, japāņu, korejiešu, latviešu, lietuviešu, igauņu, poļu, portugāļu, rumāņu, krievu, slovāku, spāņu, ukraiņu
