MSR500 - Automobilio kamera Navitel - Nemokama naudojimo instrukcija

Produkto tipas	Vaizdo registratorius
Prekės ženklas	Navitel
Modelis	MSR500
Ekranas	2,7 colio TFT LCD, 960x240 skiriamoji geba
Procesorius	MSTAR MSC8328
Vaizdo raiška	1080p Full HD (1920x1080) 30 kadrų per sekundę
Įrašymo formatas	MOV (H.264)
Nuotraukų raiška	3 MP (JPG)
Objektyvas	4 elementų stiklinis objektyvas
Laikmena	microSD kortelė (Class 6 ar aukštesnė, 8-64 GB)
Baterija	110 mAh įkraunama ličio jonų, 3,7 V
Maitinimas	Nuolatinė srovė 5V 1,5A per mini-USB (automobilinis įkroviklis pridedamas)
Veikimo srovė	700 mA
Dažnis	50/60 Hz
Mikrofonas/Garsiakalbis	Įmontuotas
Ciklinis įrašymas	Taip, pasirenkama įrašo trukmė
G jutiklis	Taip, automatiškai užrakina vaizdo įrašą smūgio atveju
Stovėjimo monitorius	Taip, automatinis įrašymas aptikus vibraciją
Judesio aptikimas	Taip, stovėjimo režime ("Judesio įvykio įrašymas")
Naktinė šviesa	Taip, pagerina šviesumą esant silpnam apšvietimui
Ekrano užsklanda	Taip, konfigūruojamas laiko intervalas
Antspaudas	Datos/laiko antspaudas ar logotipo uždėjimas
Palaikomos kalbos	Anglų, prancūzų, vokiečių, italų, ispanų, čekų, slovakų, lenkų, rusų, ukrainiečių, rumunų, latvių, portugalų, korėjiečių, japonų, kinų (supaprastinta/tradicinė)
Darbo temperatūra	Nuo 0°C iki +35°C (aplinkos)
Laikymo temperatūra	Nuo +5°C iki +45°C
Matmenys	Maždaug 110 x 60 x 30 mm (apytiksliai)
Svoris	Maždaug 80 g (apytiksliai)
Priežiūra	Laikykite objektyvą švarų; neišardykite; naudokite originalų įkroviklį
Sauga	CE atitiktis (EMC 2014/30/ES); laikykitės vietinių eismo taisyklių

Dažnai užduodami klausimai - MSR500 Navitel

Kaip įjungti Navitel MSR500?

Paspauskite ir 3 sekundes palaikykite maitinimo mygtuką, kad įjungtumėte arba išjungtumėte įrenginį.

Kaip suformatuoti microSD kortelę?

Įdėkite didelės spartos microSD kortelę (Class 6 ar aukštesnę, 8-64 GB) į lizdą. Eikite į Meniu > Formatuoti SD kortelę ir patvirtinkite. Visada formatuokite kortelę DVR prieš pirmą naudojimą.

Kodėl kamera automatiškai nustoja įrašinėti?

Įrenginys gali sustoti, jei atminties kortelė pilna. Įjungus ciklinį įrašymą, senesni neapsaugoti failai yra perrašomi. Be to, baterija skirta tik trumpiems stovėjimo režimo įrašams; visaverčiam darbui prijunkite prie nuolatinio maitinimo.

Kaip apsaugoti vaizdo įrašą nuo ištrynimo?

Vaizdo įrašymo metu paspauskite maitinimo mygtuką, kad užrakintumėte dabartinį failą (pasirodo rakto piktograma). Atkūrimo režime pasirinkite failą, paspauskite Meniu, pasirinkite Apsaugoti, tada Užrakinti esamą arba Užrakinti visus.

Kas yra G jutiklis ir kaip jis veikia?

G jutiklis aptinka staigius smūgius ar susidūrimus. Kai suveikia, jis automatiškai užrakina dabartinį vaizdo failą, kad būtų išvengta perrašymo.

Ar galiu įrašyti garsą?

Taip. Pagal numatytuosius nustatymus garsas įrašomas. Vaizdo įrašymo režime paspauskite žemyn mygtuką, kad įjungtumėte arba išjungtumėte mikrofoną.

Kaip tinkamai sumontuoti vaizdo registratorių?

Išjunkite variklį. Įdėkite microSD kortelę. Pritvirtinkite laikiklį prie priekinio stiklo. Prijunkite automobilinį įkroviklį prie cigarečių degiklio ir mini-USB prie įrenginio. Nutieskite laidą palei priekinio stiklo kraštą. Sureguliuokite kameros objektyvą lygiagrečiai žemei. Įjunkite variklį, kad patikrintumėte veikimą.

Ką daryti, jei įrenginys užšąla?

Naudodami sąvaržėlę paspauskite Reset mygtuką, esantį šalia garsiakalbio. Tai iš naujo paleis įrenginį.

Kaip veikia stovėjimo monitorius?

Kai įrenginys yra budėjimo režime, jis aptinka vibracijas. Jei vibracija aptinkama, automatiškai pradeda įrašinėti. Jei 1 minutę nevyksta jokia vibracija, grįžta į budėjimo režimą.

Kokia yra didžiausia microSD kortelės talpa?

Įrenginys palaiko microSD korteles iki 64 GB. Geriausiam veikimui naudokite didelės spartos kortelę (Class 6 ar aukštesnę).

NAUDOJIMO INSTRUKCIJA MSR500 Navitel

NAVITEL MSR500 yra daugiafunkcis didelės raiškos DVR įrenginys su daugybe funkcijų ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami įrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

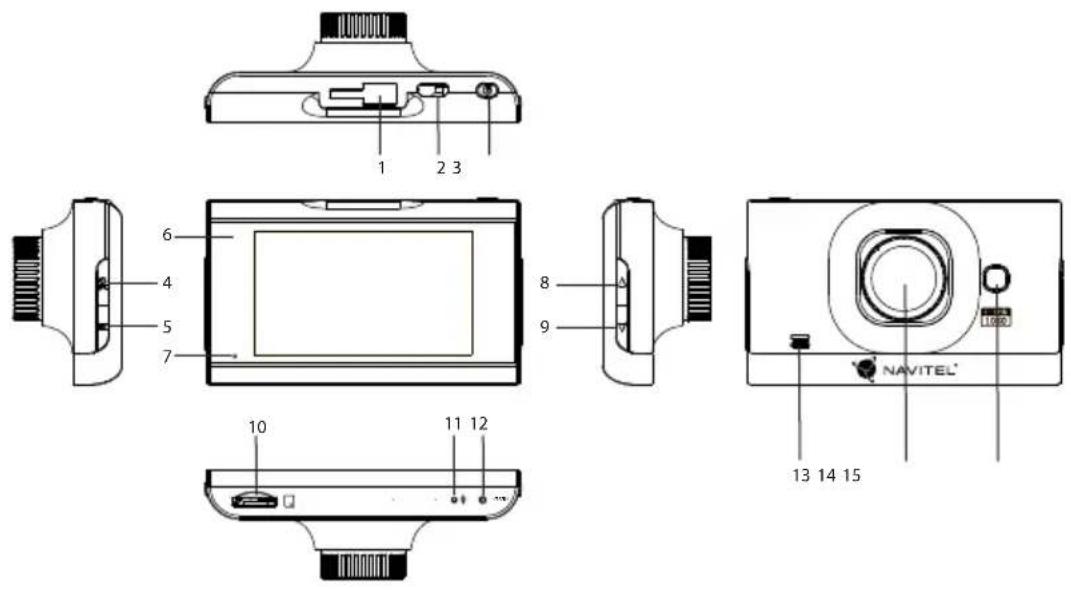

Irenginio išdėstymas

1. Atramos jungtis
2. Port mini-USB
3. Galia
4. Gerai
5. Meniu
6. LCD ekranas
7. Šviesos diody indikatorius
8. Aukštyn
9. Žemyn
10. Slot microSD
11. Mikrofonas
12. Atkurti
13. Garsiakalbis
14. Kamera
15. Naktinė lemputė

NAVITEL

Mygtukai

Mygtukas Funkcijos
Galia	Palaikykite nuspaudę mygtuką 3 sekundes, kad jungtumėte arba išjungtumėteįrenginį.Paspauskite, norėdami perjungti vaizdo įrašų įrašymą, fotografavimą ar atkūrimo režimus.Paspauskite meniu mygtuką, norėdami jjungti režimo nustatymų meniu. Dar kartą paspauskite mygtuką, kad jungtumėte sąrankos meniu.
Gerai	Paspauskite šį mygtuką vaizdo įrašymo režimu, kad pradėtumėte įrašymą; norėdami sustabdyti, paspauskite jį dar kartą.Paspauskite šį mygtuką fotografavimo režimu, kad galėtumėte fotografuoti.Paspauskite šį mygtuką atkūrimo režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą. Paspauskite meniu mygtuką, kad pasirinktumėte meniu punktą.
Žemyn	Pagrindiniame meniu paspauskite mygtuką, kad pasirinktumėte kitą / ankstesnį meniu punktą ar failą.Vaizdo įrašymo režimu paspauskite mygtuką „Down“ (žemyn), kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).Paspauskite šį mygtuką fotografavimo režimu, kad padidintumėte arba sumažintumėte mastelį.
Paleisti iš naujo Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba: įrengtas akumuliatorius skirtas tik avariniam įvykiui parkavimosi režimu ir teisingam įrenginio išjungimui, atjungiant maitinimą. Visaverčiam įrenginio darbui bet kokiu režimu įrenginiui reikia nuolatinio maitinimo šaltinio.

NAVITEL s.r.o. pareiškia, kad NAVITEL MSR500 yra suderinamas su Direktyva EMC 2014/30/EU. Visas atitikties deklaracijos tekstas pateikiamas šiuo interneto adresu: www.navitel.cz/lt/declaration_of_conformity/msr500

Irenginio funkcijos

SD kortelès formatavimas

MicroSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

Vaizdo jrašas

Irenginj prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas (mirksi mėlyna indikai pauskite mygtuką „OK“ (gerai), kad sustabdytumėte įrašymą (mėlyna indikatori irksėti). Dar kartą paspauskite „OK“ (gerai), kad įrašytumėte kitą vaizdo įrašą. Visi ai automatiškai.

Nuotrauka

Vaizdo įrašymo režimu paspauskite „Mode“ (režimo) mygtuką, kad įjungtumėte fotografavimo režimą ir norėdami fotografuoti (išsaugoma automatiškai).

Atkūrimas

Vaizdo įrašymo režimu du kartus paspauskite „Mode“ (režimo) mygtuką, kad įjungtumėte atkūrimo rinkti failą, paspauskite „Up“ (aukštyn) ir „Down“ (žemyn) mygtukus; ai) mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite „OK“ ristabdytumėte / vėl paleistumėte failą; paspauskite „Up“ (aukštyn) ir ukus, norėdami pasukti pirmyn / atgal.

Užrakto failas

Vaizdo įrašymo režimu paspauskite „Down“ (žemyn) mygtuką, kad apsaugotumėte dabartinį įrašą.

Ekrano apačioje atsiras rakto simbolis. Atkūrimo režimu pasirinkite failą, paspauskite „Menu“ (meniu)

mygtuką ir pasirinkite „Protect“ (apsaugoti). Tada paspauskite „Lock Current“ (užrakinti esamą įrašą) arba „Lock All“ (užrakinti viską) mygtuką. Apsaugotų failų negalima pašalinti arba perrašyti. Norėdami pašalinti apsaugą, pasirinkite „Unlock Current“ (atrakinti esamą įrašą) / „Unlock All“ (atrakinti viską).

NAVITEL

Garso įrašymas Vaizdo įrašymas su arba be garso.

Ciklinis įrašymas Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokia tvarka, kokia jie buvo sukurti.

G-jutiklis Transporto priemonei i kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.

Naktinė lemputė Įsijungia tamsiuoju paros metu ir pagerina vaizdo ryškumą.

Žyma Ši funkcija prideda įrašo datos žymą ar įrenginio logotipą. Spustelėkite „OK” (gerai), kad pasirinktumėte žymos tipą arba išjungtumėte funkciją.

Parkavimo monitorius Jei jrenginiui veikiant laukimo režimu aptinkama vibracija, automatiškai paleidžiamas įrašymas. Jei vibracija nepasikartos per vieną minutę, jrenginys persijungs į budėjimo režimą.

Judesio aptikimo funkcija veikia stovėjimo režimu (išjungta pagal numatytuosius nustatymus). Vaizdo įrašų režimu pasirinkite „MotioneventREC“ (judesio įrašymas). Objektui judant, įrenginys automatiškai paleidžia įrašymą.

Jei objektas nejuda ilgiau nei 10 sekundžių, įrašymas sustabdomas.

Baterija įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega raudona indikatoriaus lemputė; įkraunant bateriją, raudona indikatoriaus lemputė palaipsniui gęsta; išsijungusi raudona indikatoriaus lemputė rodo, kad baterija yra visiškai įkrauta.

Ekrano užsklanda lrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti ekrano užsklandos meniu.

Montavimas

1. Išjunkite automobilio variklj.
2. Idėkite microSD kortelę i DVR.

Pastaba: naudokite didelės spartos SD kortelę (6 ar aukštesnės klasės); 8-64 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• [renginj pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilinj jkroviklj prijunkite prie cigarečių degiklio lizdo.
• Mini-USB sąsają prijunkite prie automobilinio jkroviklio, naudodami jkroviklio ilginamajį laidą.

Pastaba: jkroviklio ilginamasis laidas gali būti pritvirtintas prie priekinio stiklo krašto.

1. Nustatykite kameros padėtį; patikrinkite, ar objektyvas yra nukreiptas lygiagrečiai žemei.
2. Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas.

Pastaba: tinkamai sumontavus jrenginj, šviečia raudona indikatoriaus lemputė; jrenginys paleis ir pradės įrašymą (mirksi mėlyna indikatoriaus lemputė).

Atsargumo priemonės

1. Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją.
2. Nenaudokite jrenginio drėgnoje ar karštoje aplinkoje.
3. Stebėkite, kad objektyvas būtų švarus.
4. [renginio neardykite ir neremontuokite patys.
5. Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
6. Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgmė: nuo 5 % iki 90 % be kondensato (25 °C).

NAVITEL

Specifikacijos

Procesorius MSTAR MSC8328
Ekranas 2.7", 960×240, TN
|rašymo formatas MOV (H.264)
Vaizdo raiška	1080 FHD 1920x1080P/30 fps
Vaizdo formatas JPG
Vaizdo raiška 3 MP
Saugojimas microSD kortelė
microSD kortelės talpa 64 GB max
USB mini-USB 2.0

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Galia DC 5 V 1.5 A
Objektyvai 4
Dažnis 50 Hz/60 Hz
Baterija	110 mAh 3.7 Vjkraunama baterija
Darbinė srovė 700 mA
Mikrofonas/garsiakalbis Palaikoma
Kalba	Supaprastinta kinų, tradicinė kinų, čekų, anglų, prancūzų, vokiečių, italų, japonų, korėjiečių, latvių, lenkų, portugalų, rumunų, rusų, slovakų, ispanų, ukrainiečių kalba
