MSR500 - Cameră auto Navitel - Manual de utilizare gratuit

Tip produs	Cameră de bord (Dash Cam)
Marcă	Navitel
Model	MSR500
Ecran	2.7" TFT LCD, rezoluție 960x240
Procesor	MSTAR MSC8328
Rezoluție video	1080p Full HD (1920x1080) la 30 fps
Format de înregistrare	MOV (H.264)
Rezoluție imagine	3 MP (JPG)
Lentilă	Lentilă din sticlă cu 4 elemente
Stocare	Card microSD (Clasa 6 sau mai mare, 8-64 GB)
Baterie	Baterie reîncărcabilă litiu-ion de 110 mAh, 3,7 V
Alimentare	DC 5V 1.5A prin mini-USB (încărcător auto inclus)
Curent de funcționare	700 mA
Frecvență	50/60 Hz
Microfon/Difuzor	Încorporat
Înregistrare ciclică	Da, cu durată selectabilă a clipului
Senzor G	Da, blochează automat videoclipul la impact
Monitorizare parcare	Da, înregistrare automată la detectarea vibrațiilor
Detectare mișcare	Da, în modul Parcare ("REC eveniment mișcare")
Lumină nocturnă	Da, îmbunătățește luminozitatea în condiții de iluminare slabă
Economisitor ecran	Da, interval de timp configurabil
Ștampilă	Ștampilă dată/oră sau suprapunere logo
Limbi suportate	Engleză, Franceză, Germană, Italiană, Spaniolă, Cehă, Slovacă, Poloneză, Rusă, Ucraineană, Română, Letonă, Portugheză, Coreeană, Japoneză, Chineză (Simplificată/Tradițională)
Temperatură de funcționare	0°C până la +35°C (ambientă)
Temperatură de depozitare	+5°C până la +45°C
Dimensiuni	Aproximativ 110 x 60 x 30 mm (estimat)
Greutate	Aproximativ 80 g (estimat)
Întreținere	Păstrați lentila curată; nu dezasamblați; utilizați încărcătorul original
Siguranță	Conform CE (EMC 2014/30/UE); respectați legile locale de circulație

Întrebări frecvente - MSR500 Navitel

Cum pornesc Navitel MSR500?

Apăsați și mențineți apăsat butonul Power timp de 3 secunde pentru a porni sau opri dispozitivul.

Cum formatez cardul microSD?

Introduceți un card microSD de mare viteză (Clasa 6 sau mai mare, 8-64 GB) în slot. Accesați Meniu > Formatare card SD și confirmați. Formatați întotdeauna cardul în interiorul DVR-ului înainte de prima utilizare.

De ce se oprește camera automat din înregistrare?

Dispozitivul se poate opri dacă cardul de memorie este plin. Cu înregistrarea ciclică activată, fișierele mai vechi neprotejate sunt suprascrise. De asemenea, bateria este concepută doar pentru înregistrări scurte în modul parcare; conectați la alimentare constantă pentru funcționare completă.

Cum protejez un videoclip de a fi șters?

În timpul înregistrării video, apăsați butonul Power pentru a bloca fișierul curent (apare o pictogramă cheie). În modul Redare, selectați un fișier, apăsați Meniu, alegeți Protejare, apoi Blocați curent sau Blocați tot.

Ce este senzorul G și cum funcționează?

Senzorul G detectează impacturi sau coliziuni bruște. Când este declanșat, blochează automat fișierul video curent pentru a preveni suprascrierea.

Pot înregistra audio?

Da. În mod implicit, audio este înregistrat. În modul de înregistrare video, apăsați butonul Jos pentru a comuta microfonul pornit/oprit.

Cum instalez corect camera de bord?

Opriți motorul. Introduceți un card microSD. Fixați suportul pe parbriz. Conectați încărcătorul auto la brichetă și mini-USB-ul la dispozitiv. Așezați cablul de-a lungul marginii parbrizului. Reglați lentila camerei paralel cu solul. Porniți motorul pentru a confirma funcționarea.

Ce ar trebui să fac dacă dispozitivul se blochează?

Utilizați o agrafă pentru a apăsa butonul Reset situat lângă difuzor. Aceasta va reporni dispozitivul.

Cum funcționează monitorizarea parcării?

Când dispozitivul este în modul standby, detectează vibrații. Dacă se detectează vibrații, începe automat înregistrarea. Dacă nu apar vibrații timp de 1 minut, revine în modul standby.

Care este capacitatea maximă a cardului microSD?

Dispozitivul suportă carduri microSD de până la 64 GB. Utilizați un card de mare viteză (Clasa 6 sau mai mare) pentru cele mai bune performanțe.

MANUAL DE UTILIZARE MSR500 Navitel

Îți multumim pentru achizitionarea acestui produs NAVITEL®.

NAVITEL MSR500 este un DVR multifunctional, high-definition, cu multe funcții și funcționalități descrise în acest manual de utilizator. Te rugăm să citești manualul cu atenție înainte să folosești dispozitivul și păstrează-l pentru referințe viitoare.

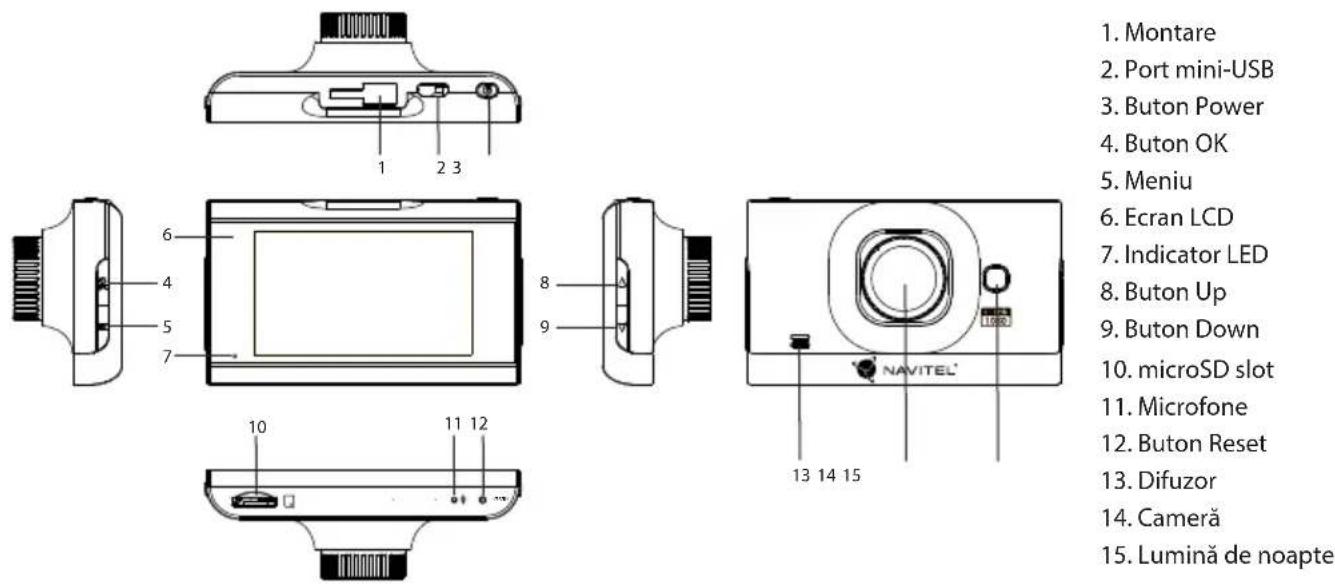

Prezentare dispozitiv

1. Montare
2. Port mini-USB
3. Buton Power
4. Buton OK
5. Meniu
6. Ecran LCD
7. Indicator LED
8. Buton Up
9. Buton Down
10. microSD slot
11. Microfone
12. Buton Reset
13. Difuzor
14. Cameră
15. Lumină de noapte

NAVITEL

Butoane funcții

Buton Functii
Ok	În modulÎnregistrarevideo, apăsați pentru a începe înregistrarea; apăsați din nou pentru a opri înregistrarea.În modulCaptură, apăsați pentru a face o fotografie.În modulRedare, apăsați pentru a selecta un fișier sau pentru a întrerupe / relua înregistrarea video.În modulMeniu, apăsați pentru a selecta un element de meniu sau un fișier..
Meniu	Apăsați pentru a accesa meniulSetări.Apăsați din nou pentru a ieși din orice meniu sau listă de funcții.
Power	Țineți apăsat timp de 3 secunde pentru a porni / opri aparatul.Apăsați scurt pentru a comuta între modurileÎnregistrarevideo,CapturășiRedare.În modulMeniu, apăsați pentru a alege următoarea secțiune de meniu.În modulÎnregistrarevideo, apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).
Up/Down	În modulMeniu, apăsați pentru a selecta elementul sau fișierul de meniu anterior sau următor.În modulÎnregistrarevideo, apăsați în jos pentru a porni / opri microfonul.În modulCaptură, apăsați pentru a mări / micșora.
Reset Dacă dispozitivul nu răspunde, apasă pentru a-l reseta.

Notă: Bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă. Sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.

NAVITEL s.r.o. declară prin prezenta că NAVITEL MSR500 este compatibil cu Directiva EMC 2014/30/EU.

Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet:

www.navitel.cz/ro/declaration_of_conformity/msr500

Funcții dispozitiv

Formatare Card SD

Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.

Video Conectează dispozitivul la o sursă externă de energie și va începe să înregistreze automat. Apasă butonul OK pentru a opri înregistrarea. Apasă OK din nou pentru a înregistra alt video. Fiecare video va fi salvat automat.

Photo În modul înregistrare video, apasă butonul Mode pentru a intra în Capture, apoi apasă OK pentru a face o poză (va fi salvată automat).

Playback În modul înregistrare video, apăsați de două ori butonul Meniu pentru a intra în modul de redare; apăsați butoanele Sus și Jos pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier. În timpul redării, apăsați OK pentru a întrerupe / anula; apăsați tastele Sus și Jos pentru a derula înainte / înapoi.

Blocare fișier În modul Redare, selectează un fișier, apasă pe Meniu și selectează Protect, apoi Lock Current sau Lock All. Selectează Unloc Current/Unlock All pentru a înlătura protecția.

Înregistrează audio Înregistrați video cu sau fără sunet.

Înregistrare în loop

Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.

G-senzor Dacă automobilul este lovit, DVR-ul va bloca automat video-ul curent. Un simbol cu cheie va apărea în partea superioară a ecranului.

Lumina de noapte Pornește-l când lumina este slabă pentru a o amplifica.

NAVITEL

Ştampilă Alege o ștampilă pentru adăugare în înregistrările video. Apasă Up și Down pentru a selecta un font, OK pentru a finaliza selecția și Mode pentru a alege între tipurile de caractere (litere, numere etc). Dezactivare automată.

Monitor parcare Când dispozitivul aflat în modul de așteptare va detecta vibrațiile, acesta va porni automat înregistrarea. Dacă vibrația nu se va mai repeta timp de un minut, dispozitivul intră în modul de așteptare.

Funcția de detectare a mișcării este disponibilă în modul Parcare (dezactivat în mod implicit). În modul înregistrare video, selectați "REC event motion". Atunci când un obiect este în mișcare, dispozitivul va începe automat înregistrarea. Dacă obiectul nu se mișcă mai mult de 10 secunde, înregistrarea se oprește.

Baterie Indicatorul roșu se aprinde când dispozitivul este conectat la o sursă de energie. Pe măsură ce bateria se încarcă, lumina roșie se diminuează. Când se stinge, înseamnă că bateria e plină.

Screen saver Dispozitivul poate stinge automat ecranul pentru a reduce consumul de energie. Intervalul de timp poate fi setat din meniul Screen Saver.

Instalare

1. Opreşte motorul maşinii.
2. Pune cardul microSD în DVR.

Notă: utilizează un SD cu o capacitate de 8-64GB.

• Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceti și nu scoateți cardul SD în timpul funcționării DVR-ului.

• Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

• Securizează dispozitivul pe parbriz cu ajutorul brațului.

• Conectează încărcătorul de mașină în priza de brichetă.
• Conectează interfața mini-USB la încărcătorul de mașină cu un prelungitor.

Notă: Cablul prelungitor poate fi așezat de-a lungul marginii parbrizului.

1. Ajustează poziția camerei. Asigură-te că lentila este paralelă cu solul.
2. Pornește mașina și verifică dacă dispozitivul este instalat corect.

Notă: Dacă este instalat corect, indicatorul va deveni roșu. Dispozitivul va începe să înregistreze(indicat de lumina albastră).

Precauții

1. Utilizează doar adaptorul de încărcare original. Utilizarea altuia poate afecta bateria dispozitivului.
2. Nu folosi dispozitivul într-un mediu umed sau prea cald.
3. Păstrează lentila curată.
4. Nu dezasambla dispozitivul și nu încerca să îl repari singur.
5. Urmează cu atenție legile în regiunea în care îl folosești. Nu poate fi folosit în scopuri ilegale.
6. Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).

NAVITEL

Specificații

Procesor MSTAR MSC8328
Ecran 2.7", 960×240, TN
Format înregistrare MOV (H.264)
Rezoluție video	1080 FHD 1920x1080P/30 fps
Format imagine JPG
Rezoluție imagine 3 MP
Stocare microSD card
Capacitate microSD card 64	GB max
USB mini-USB 2.0

Notă: specificațiile pot fi schimbate datorită actualizărilor.

Încărcare DC 5 V 1.5 A
Lentile 4
Frecvență 50 Hz/60 Hz
Baterie	110 mAh 3.7 V Baterie reincarcabila
Curent 700 mA
Microfon/difuzor Suportate
Limbi	Chineză simplificată, chineză tradițională, cehă, engleză, franceză, germană, italiană, japoneză, coreeană, letonă, poloneză, portugheză, română, rusă, slovacă, spani-olă, ucraineană
