Тип продукта	Видеорегистратор (DVR)
Бренд	Navitel
Модель	MSR500
Дисплей	2,7" TFT ЖК-дисплей, разрешение 960x240
Процессор	MSTAR MSC8328
Разрешение видео	1080p Full HD (1920x1080) при 30 к/с
Формат записи	MOV (H.264)
Разрешение фото	3 МП (JPG)
Объектив	4-элементный стеклянный объектив
Память	Карта microSD (класс 6 и выше, 8-64 ГБ)
Аккумулятор	Литий-ионный аккумулятор 110 мАч, 3,7 В
Питание	DC 5V 1.5A через mini-USB (автомобильное зарядное устройство в комплекте)
Рабочий ток	700 мА
Частота	50/60 Гц
Микрофон/динамик	Встроенные
Циклическая запись	Да, с возможностью выбора длительности фрагмента
G-сенсор	Да, автоматически блокирует видео при ударе
Парковочный монитор	Да, автоматическая запись при обнаружении вибрации
Детектор движения	Да, в режиме парковки ("Motion event REC")
Ночной свет	Да, улучшает яркость при слабом освещении
Хранитель экрана	Да, настраиваемый интервал времени
Штамп	Штамп даты/времени или наложение логотипа
Поддерживаемые языки	Английский, французский, немецкий, итальянский, испанский, чешский, словацкий, польский, русский, украинский, румынский, латышский, португальский, корейский, японский, китайский (упрощенный/традиционный)
Рабочая температура	От 0°C до +35°C (окружающая среда)
Температура хранения	От +5°C до +45°C
Размеры	Приблизительно 110 x 60 x 30 мм (оценка)
Вес	Приблизительно 80 г (оценка)
Обслуживание	Держите объектив в чистоте; не разбирайте; используйте оригинальное зарядное устройство
Безопасность	Соответствие CE (EMC 2014/30/EU); соблюдайте местные правила дорожного движения

Часто задаваемые вопросы - MSR500 Navitel

Как включить Navitel MSR500?

Нажмите и удерживайте кнопку питания в течение 3 секунд, чтобы включить или выключить устройство.

Как отформатировать карту microSD?

Вставьте высокоскоростную карту microSD (класс 6 и выше, 8-64 ГБ) в слот. Перейдите в меню > Форматировать SD-карту и подтвердите. Всегда форматируйте карту внутри видеорегистратора перед первым использованием.

Почему камера автоматически прекращает запись?

Устройство может остановиться, если карта памяти заполнена. При включенной циклической записи старые незащищенные файлы перезаписываются. Также аккумулятор предназначен только для коротких записей в режиме парковки; подключите к постоянному питанию для полноценной работы.

Как защитить видео от удаления?

Во время записи видео нажмите кнопку питания, чтобы заблокировать текущий файл (появится значок ключа). В режиме воспроизведения выберите файл, нажмите Меню, выберите Защитить, затем Заблокировать текущий или Заблокировать все.

Что такое G-сенсор и как он работает?

G-сенсор обнаруживает внезапные удары или столкновения. При срабатывании он автоматически блокирует текущий видеофайл, чтобы предотвратить перезапись.

Можно ли записывать звук?

Да. По умолчанию звук записывается. В режиме видеозаписи нажмите кнопку Вниз, чтобы включить/выключить микрофон.

Как правильно установить видеорегистратор?

Заглушите двигатель. Вставьте карту microSD. Закрепите крепление на лобовом стекле. Подключите автомобильное зарядное устройство к прикуривателю и mini-USB к устройству. Проложите кабель по краю лобового стекла. Отрегулируйте объектив камеры параллельно земле. Запустите двигатель для подтверждения работы.

Что делать, если устройство зависает?

Используйте скрепку, чтобы нажать кнопку сброса, расположенную рядом с динамиком. Это перезапустит устройство.

Как работает парковочный монитор?

Когда устройство находится в режиме ожидания, оно обнаруживает вибрации. При обнаружении вибрации автоматически начинается запись. Если вибраций нет в течение 1 минуты, устройство возвращается в режим ожидания.

Какой максимальный объем карты microSD?

Устройство поддерживает карты microSD объемом до 64 ГБ. Для наилучшей производительности используйте высокоскоростную карту (класс 6 и выше).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MSR500 Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL MSR500 - многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущее использования.

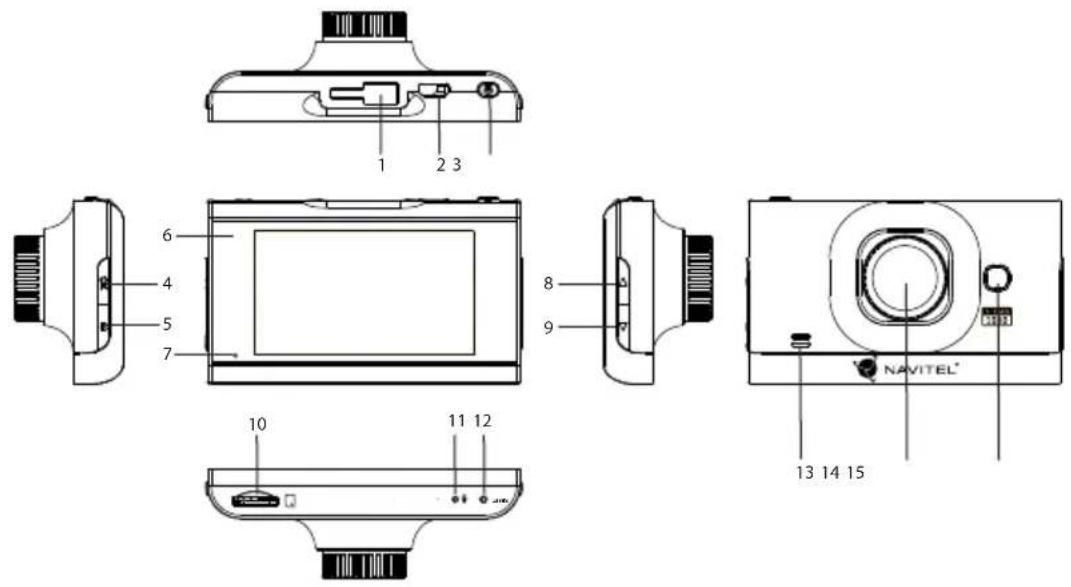

Внешний вид устройства

1. Крепление

2. Разъем mini-USB

3. Вкл./Выкл.

4. OK

5. Меню

6. LCD экран

7. LED индикатор

8. Вверх

9. Вниз

10. Слот microSD

11. Микрофон

12. Сброс

13. Динамик

14. Камера

15. Подсветка

NAVITEL

Кнопки

Кнопка Функции
ОК	В режиме Запись видео нажмите для начала записи; нажмите еще раз, чтобы остановить запись.В режиме Фото нажмите, чтобы сделать снимок.В режиме Воспроизведение нажмите, чтобы выбрать файл или приостановить/продолжить просмотр.В режиме Меню нажмите, чтобы выбрать пункт меню или файл.
Меню	Нажмите, чтобы перейти в Меню настроек устройства.Нажмите еще раз, чтобы выйти из любого выбранного меню.
Вкл./выкл.	Нажмите и удерживайте 3 секунды для включения/выключения устройства.При работе устройства нажмите кратко, чтобы переключиться между режимами Запись видео, Фото и Воспроизведение.В режиме Меню нажмите, чтобы выбрать следующий раздел меню.В режиме Запись видео нажмите Вкл./выкл., чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).
Вверх/Вниз	В режиме Меню нажмите, чтобы выбрать предыдущий/следующий пункт меню или файл.В режиме Запись видео нажмите Вниз, чтобы выключить/включить микрофон.В режиме Фото нажмите, чтобы приблизить/удалить ракурс.
Сброс Если устройство не отвечает, нажмите для сброса.

Примечание: Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания. Для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти

Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

Видео При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись (синий индикатор будет гореть непрерывно). Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.

Фотосъемка В режиме Записи видео, нажмите кнопку Меню, чтобы попасть в режим Фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.

Воспроизведение В режиме Записи видео, дважды нажмите кнопку Меню, чтобы попасть в режим Воспроизведения. Выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить/продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед/назад кнопками Вверх и Вниз.

Запись аудио Записывайте видео со звуком или без.

Защита файла В режиме Записи видео нажмите Вкл./выкл., чтобы защитить текущую запись. В режиме Воспроизведения, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны.

Циклическая запись Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.

NAVITEL

Датчик удара В случае столкновения, устройство автоматически защитит текущую запись.

Режим парковки Если, находясь в дежурном состоянии, устройство зафиксирует вибрацию, оно автоматически начнет запись. Если в течение минуты вибрация не повторится, устройство перейдет в дежурный режим.

В режиме парковки также доступна функция детектора движения (выключена по умолчанию).

В разделе Запись видео выберите «Записать движение». При обнаружении двигающегося объекта устройство автоматически начнет запись. Если объект не двигается более 10 секунд, запись прекратится.

LED подсветка Увеличивает яркость изображения в темноте.

Штамп Данная функция добавляет к видеозаписи дату и/или логотип устройства. Нажмите «ОК» для выбора штампа или отключения функции.

Подзаряд батареи При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.

Автоматическое Устройство может автоматически выключать экран для снижения энергопотребления. В меню выключение экрана настроек можно выбрать временной интервал автоматического выключения экрана.

Установка

1. Заглушите двигатель.

2. Вставьте microSD-карту в соответствующий слот видеорегистратора.

Примечание: используйте высокоскоростную (Class6 и выше) карту емкостью 8-64 Гб.

- Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства. - До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите устройство на лобовом стекле при помощи держателя.

2. Подключите 3У к гнезду прикуривателя.

3. Подключите 3У к устройству через разъем mini-USB.

Примечание: кабель можно расположить по краю лобового стекла.

1. Убедитесь, что камера расположена правильно. Объектив должен быть направлен параллельно земле.

2. Заведите двигатель, убедитесь что устройство установлено правильно.

Примечание: если устройство установлено правильно, загорится красный индикатор, устройство включится и начнет видеозапись.

Меры предосторожности

1. Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства.

2. Не используйте устройство в жарком или влажном климате.

3. Следите за чистотой объектива.

4. Не разбирайте устройство и не производите его ремонт самостоятельно.

5. Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.

6. Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).

NAVITEL

Технические характеристики

Процессор MSTAR MSC8328		Питание DC 5 V 1.5 A
Дисплей 2.7", 960×240, TN		Частота 50 Гц/60 Гц
		Аккумулятор 110 мАч	3.7 В
Формат видео MOV (Н.264)		Рабочий ток	700 мА
Разрешение видео	1080 FHD 1920×1080P/30 fps	Микрофон/динамик	Поддерживаются
Формат изображения JPG		Язык	английский, испанский,итальянский, китайскийтрадиционный, китайскийупрощенный, корейский,латвийский, немецкий,польский, португальский,румынский, русский,словацкий, украинский,французский, чешский,японский
Разрешение изображения 3 МП
Память microSD карта
Объем microSD до 64 ГБ
USB mini-USB 2.0

Примечание: характеристики могут измениться в результате обновлений.

Комплектация:

• Видеорегистратор
• 2 крепления на лобовое стекло
• Автомобильное зарядное устройство
• Кабель mini-USB — USB
• Руководство пользователя
• Гарантийный талон
• Салфетка из микрофибры

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL MSR500.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае: компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.НА94.В.01133/19, срок действия: до 05.11.2024.

Выдана согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации Общество с ограниченной ответственностью «ПРОТОН» 06.11.2019.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.НВ11.В.00980/19, срок действия: до 28.11.2024.

Выдана согласно требованиям Технического регламента ТР ЕАЭС 037/2016 органом по сертификации продукции Общество с ограниченной ответственностью «СЕРТИФИКА» 29.11.2019.

Дата производства: указана в серийном номере на корпусе устройства в формате MSR500ГГГГММ00000.

год месяц

NAVITEL

Правила и условия монтажа, хранения, перевозки, реализации и утилизации

• Устройство фиксируется на лобовое стекло с помощью крепления, поставляемого в комплекте.
  • Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.
