MSR500 - Sõidukaamera Navitel - Tasuta kasutusjuhend

Toote tüüp	Armatuurlaua kaamera (sõidukaamera)
Mark	Navitel
Mudel	MSR500
Ekraan	2,7" TFT LCD, 960x240 eraldusvõime
Protsessor	MSTAR MSC8328
Video eraldusvõime	1080p Full HD (1920x1080) 30 kaadrit sekundis
Salvestusvorming	MOV (H.264)
Pildi eraldusvõime	3 MP (JPG)
Objektiiv	4-elemendiline klaasobjektiiv
Salvestusruum	microSD-kaart (Class 6 või kõrgem, 8-64 GB)
Aku	110 mAh laetav liitiumioonaku, 3,7 V
Toiteallikas	DC 5V 1.5A läbi mini-USB (autolaadija kaasas)
Töövool	700 mA
Sagedus	50/60 Hz
Mikrofon/kõlar	Sisseehitatud
Tsükliline salvestus	Jah, valitava klippi kestusega
G-andur	Jah, lukustab video automaatselt kokkupõrkel
Parkimisvalve	Jah, automaatne salvestus vibratsiooni tuvastamisel
Liikumistuvastus	Jah, parkimisrežiimis ("Motion event REC")
Öötuli	Jah, parandab heledust väheses valguses
Ekraanisäästja	Jah, konfigureeritav ajavahemik
Tempel	Kuupäeva/kellaaja tempel või logo pealekate
Toetatud keeled	Inglise, prantsuse, saksa, itaalia, hispaania, tšehhi, slovaki, poola, vene, ukraina, rumeenia, läti, portugali, korea, jaapani, hiina (lihtsustatud/traditsiooniline)
Töötemperatuur	0°C kuni +35°C (ümbritsev)
Hoiutemperatuur	+5°C kuni +45°C
Mõõtmed	Ligikaudu 110 x 60 x 30 mm (hinnanguline)
Kaal	Ligikaudu 80 g (hinnanguline)
Hooldus	Hoidke objektiiv puhas; ärge võtke lahti; kasutage originaallaadijat
Ohutus	CE vastavus (EMC 2014/30/EU); järgige kohalikke liiklusseadusi

Korduma kippuvad küsimused - MSR500 Navitel

Kuidas lülitan sisse Navitel MSR500?

Hoidke toitenuppu 3 sekundit all, et seade sisse või välja lülitada.

Kuidas vormindada microSD-kaarti?

Sisestage kiire microSD-kaart (Class 6 või kõrgem, 8-64 GB) pesasse. Minge Menüü > Vorminda SD-kaart ja kinnitage. Vormindage kaart alati enne esmakasutust DVR-is.

Miks kaamera salvestamise automaatselt peatab?

Seade võib peatuda, kui mälukaart on täis. Tsüklilise salvestuse korral kirjutatakse vanemad kaitsmata failid üle. Samuti on aku mõeldud ainult lühikesteks parkimissalvestusteks; ühendage püsiva toitega täielikuks tööks.

Kuidas kaitsta videot kustutamise eest?

Video salvestamise ajal vajutage toitenuppu, et lukustada praegune fail (ilmub võtmeikoon). Taasesitusrežiimis valige fail, vajutage Menüü, valige Kaitse, seejärel Lukusta praegune või Lukusta kõik.

Mis on G-andur ja kuidas see töötab?

G-andur tuvastab järsud löögid või kokkupõrked. Käivitumisel lukustab see automaatselt praeguse videofaili, et vältida ülekirjutamist.

Kas ma saan heli salvestada?

Jah. Vaikimisi salvestatakse heli. Video salvestusrežiimis vajutage allanuppu, et mikrofon sisse/välja lülitada.

Kuidas sõidukaamerat õigesti paigaldada?

Seiske mootor. Sisestage microSD-kaart. Kinnitage kinnitus tuuleklaasile. Ühendage autolaadija sigaretisüütajasse ja mini-USB seadmesse. Paigaldage kaabel piki tuuleklaasi serva. Reguleerige kaamera objektiiv maapinnaga paralleelseks. Käivitage mootor töö kinnitamiseks.

Mida teha, kui seade külmub?

Kasutage kirjaklambrit, et vajutada kõlari lähedal asuvat lähtestusnuppu. See taaskäivitab seadme.

Kuidas parkimisvalve töötab?

Kui seade on ooterežiimis, tuvastab see vibratsiooni. Kui vibratsioon tuvastatakse, alustab see automaatselt salvestamist. Kui 1 minuti jooksul vibratsiooni ei esine, naaseb see ooterežiimi.

Mis on microSD-kaardi maksimaalne maht?

Seade toetab kuni 64 GB microSD-kaarte. Parima jõudluse saavutamiseks kasutage kiiret kaarti (Class 6 või kõrgem).

KASUTUSJUHEND MSR500 Navitel

NAVITEL MSR500 on multifunktionsaalne peeneralduslik DVR, millel on mitmeid funktsoone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

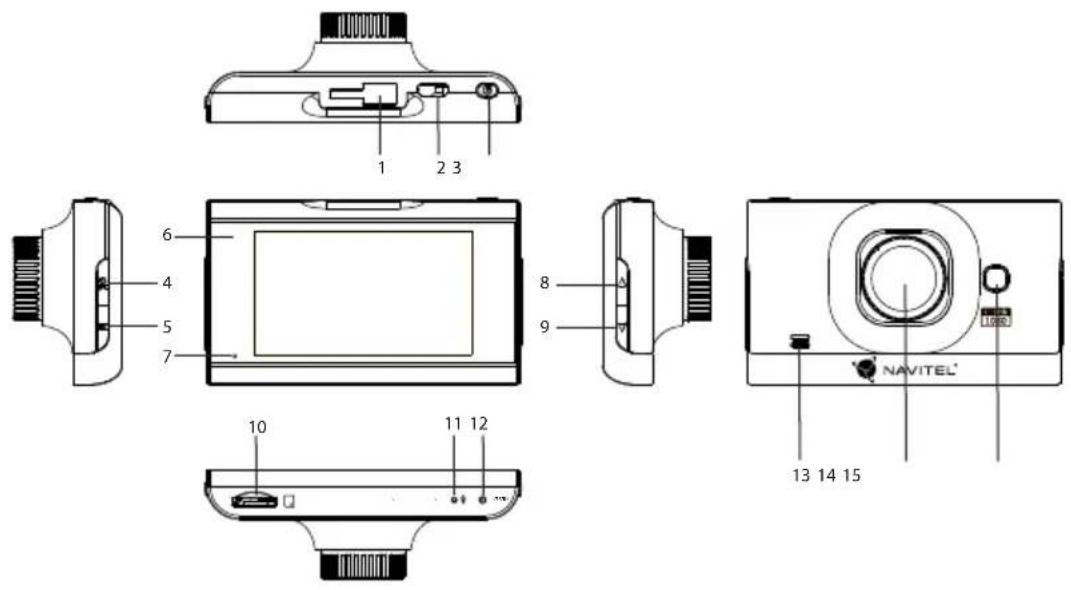

Seadme skeem

1. Paigaldusport
2. Port mini-USB
3. Toide
4. OK
5. Menüü
6. LCD-ekraan
7. LED-indikaator
8. Üles
9. Alla
10. Slot microSD
11. Mikrofon
12. Lähtestamine
13. Kölar
14. Kaamera
15. Öövalgus

NAVITEL

Nupud

Nupp Funktsioonid
Toide	Seadme sisse/välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.Vajutage, et validavideo salvestamise, pildistamise ja taasesitamise režiimide vahel.Vajutage, et avada režiimi seadistuste menüü. Vajutage uuesti, et avada menüü seadistused.
OK	Video salvestamiserežiimis vajutage selleks, et alustada salvestust; vajutage uuesti, et peatada.Pildistamiserežiimis vajutage selleks, et pilti teha.Taasesitamiserežiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Menüüs vajutage selleks, et valida menüüvalik.
Üles/Alla	Põhimenüüs vajutage, et valida järgmine/eelmine menüüvalik või fail.Video salvestamiserežiimis vajutage faili lukustamiseks „Down“ (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Pildistamiserežiimis vajutage sisse või välja suumimiseks.
Reset Kui seade ei reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: Integreeritud aku on mõeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral. Seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

NAVITEL s.r.o. teatab, et NAVITEL MSR500 on kooskõlas direktiiviga EMC 2014/30/EU.

Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil:

www.navitel.cz/ee/declaration_of_conformity/msr500

Seadme funktsioonid

SD-kaardi MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

Video Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu (sinine valgus löpetab vilkumise). Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.

Foto Video salvestamise režiimis vajutage pildistamise režiimi käivitamiseks „Mode“ nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).

Taasesitamine Video salvestamise režiimis vajutage taasesitamise režiimi sisenemiseks „Mode“ nuppu kaks korda; faili valimiseks vajutage „Up“ ja „Down“ nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile panna/taaskäivitada; vajutage „Up“ ja „Down“ nuppe, et kiiresti edasi/ tagasi kerida.

Faili lukustamine Video salvestamise režiimis vajutage „Down“, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Taasesitamise režiimis valige fail, vajutage „Menu“ ja valige „Protect“ (kaitske), seejärel „Lock Current“ (lukustage käesolev) või „Lock All“ (lukustage köik). Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige „Unlock Current“ (lukustage lahti käesolev)/„Unlock All“ (lukustage lahti köik).

Heli salvestamine Video salvestamine heliga või ilma.

Loop-salvestamine See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.

NAVITEL

G-sensor Kui söiduk saab milleltki löögi, lukustab DVR käesoleva video automaatselt.

Öövalgus Pimeduses vajutage see sisse pildi ereduse parandamiseks.

Tempel See funktsioon lisab salvestisele ajatempli või seadme logo. Vajutage „OK“, et valida templi tüüp või lülita da funktsioon välja.

Parkimismonitor Kui ooterežiimis seade tuvastab vibreerimise, hakkab seade automaatselt salvestama. Kui vibreerimist ei toimu ühe minuti jooksul uuesti, läheb seade taas ooterežiimi.

Parkimisrežiimis on saadaval liikumistuvastuse funktsioon (vaikimisi ei ole rakendatud). Video salvesta mise režiimis vali „Motion event REC“. Kui objekt liigub, hakkab seade automaatselt salvestama.

Kui objekt on rohkem kui 10 sekundit paigal, peatatakse salvestamine.

Aku Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli vähehaaval kustuma, kui punane tuli on kustunud, tähendab see, et aku on täis.

Ekraanisäästja Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadis tada ekraanisäästja menüüst.

Paigaldamine

1. Seisake auto mootor.

2. Asetage microSD kaart DVRi.

Märkus: kasutage kiiret SD-kaart (vähemalt klass 6); maht peaks olema vahemikus 8–64 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.
- Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage mini-USB-liides laadija pikendusjuhtme abil autolaadijasse.
   Märkus: laadija pikendusjuhet on võimalik paigutada piki esiklaasi serva.
4. Kohandage kaamera positsiooni; kontrollige, et lääts on maaga paralleelselt.
5. Käivitage mootor; kontrollige, kas seade on korrektselt paigaldatud.
   Märkus: kui seade on paigaldatud korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

1. Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt.
2. Ärge kasutage seadet niiskes või kuumas keskkonnas.
3. Hoidke lääts puhtana.
4. Ärge võtke seadet ise lahti ega parandage seda ise.
5. Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
6. Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).

NAVITEL

Spetsifikatsioonid

Protsessor MSTAR MSC8328
Ekraan 2.7", 960×240, TN
Salvestusformaat MOV (H.264)
Videoresolutsioon	1080 FHD 1920x1080P/30 fps
Pildiformaat JPG
Pildi resolutsioon 3 MP
Salvestamine microSD	kaart
microSD kaardi maht 64 GB	max
USB mini-USB 2.0

Toide DC 5 V 1.5 A
Lääts 4
Sagedus 50 Hz/60 Hz
Aku	110 mAh 3.7 Vtaaslaetav aku
Töövool 700 mA
Mikrofon/kõlar Toetatud
Keel	Lihtsustatud hiina, traditsio-oniline hiina, tšehhi, inglise, prantsuse, saksa, itaalia, jaapani, korea, läti, poola, portugali, rumeenia, vene, slovaki, hispaania, ukraina

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.
