One+ R18CK5A - Багатофункціональні інструменти RYOBI - Безкоштовний посібник користувача

ПОСІБНИК КОРИСТУВАЧА One+ R18CK5A RYOBI

Дуже важливо, щоб ви прочитали інструкції в цьому керівництві перед складанням, обслуговуванням та експлуатацією цієї машини. Dikkat! Ürünün montajını, bakımını yapmadan ve ürünü çalıştırmadan önce bu kılavuzda yer alan talimatları okumanız önemlidir.

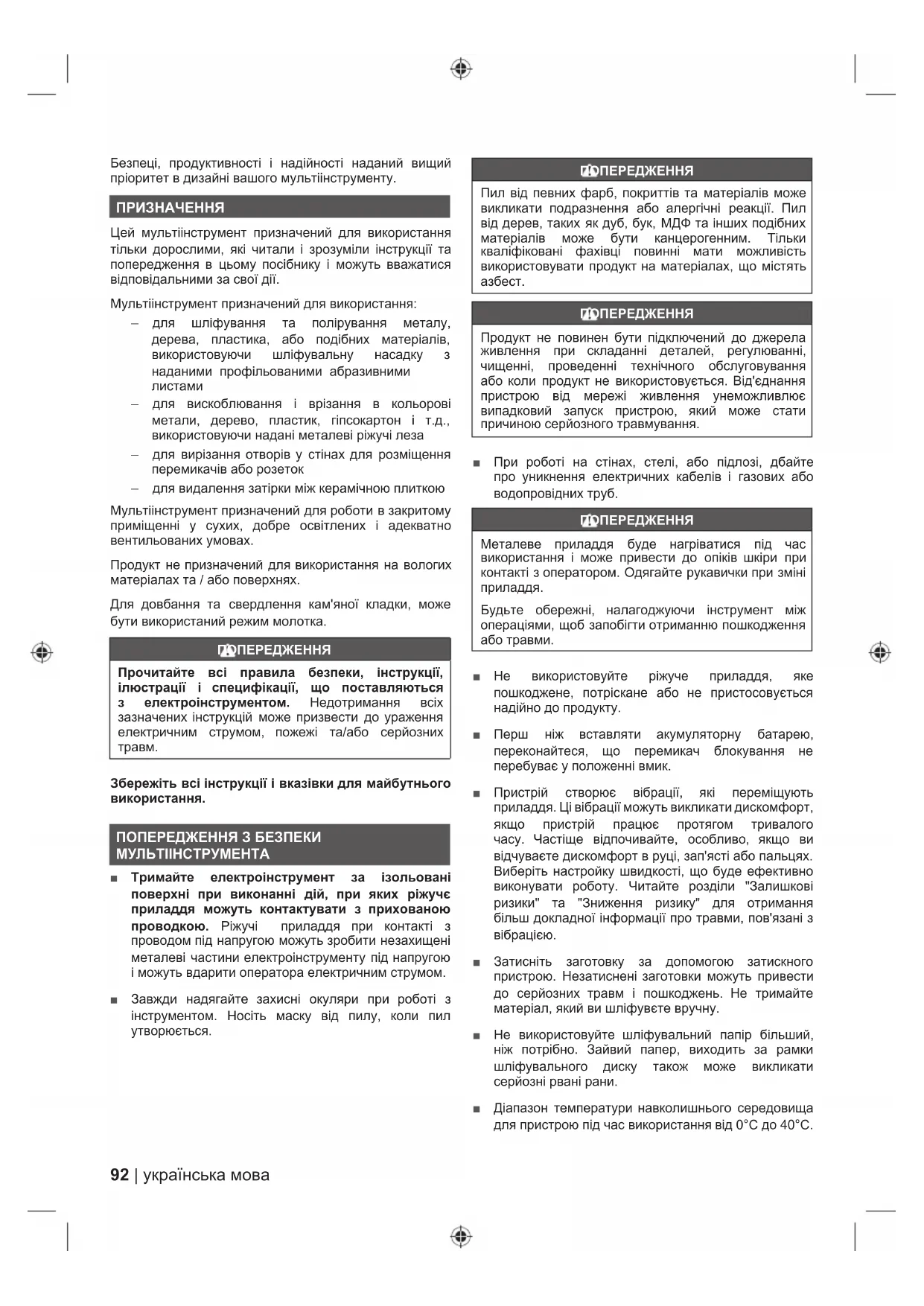

ELБезпеці, продуктивності і надійності наданий вищий пріоритет в дизайні вашого мультіінструменту. ПРИЗНАЧЕННЯ Цей мультіінструмент призначений для використання тільки дорослими, які читали і зрозуміли інструкції та попередження в цьому посібнику і можуть вважатися відповідальними за свої дії. Мультіінструмент призначений для використання: – для шліфування та полірування металу, дерева, пластика, або подібних матеріалів, використовуючи шліфувальну насадку з наданими профільованими абразивними

– для вискоблювання і врізання в кольорові метали, дерево, пластик, гіпсокартон і т.д., використовуючи надані металеві ріжучі леза – для вирізання отворів у стінах для розміщення перемикачів або розеток – для видалення затірки між керамічною плиткою Мультіінструмент призначений для роботи в закритому приміщенні у сухих, добре освітлених і адекватно вентильованих умовах. Продукт не призначений для використання на вологих матеріалах та / або поверхнях. Для довбання та свердлення кам'яної кладки, може бути використаний режим молотка. ПОПЕРЕДЖЕННЯ Прочитайте всі правила безпеки, інструкції, ілюстрації і специфікації, що поставляються з електроінструментом. Недотримання всіх зазначених інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних

Збережіть всі інструкції і вказівки для майбутнього використання. ПОПЕРЕДЖЕННЯ З БЕЗПЕКИ МУЛЬТІІНСТРУМЕНТА ■ Тримайте електроінструмент за ізольовані поверхні при виконанні дій, при яких ріжучє приладдя можуть контактувати з прихованою проводкою. Ріжучі приладдя при контакті з проводом під напругою можуть зробити незахищені металеві частини електроінструменту під напругою і можуть вдарити оператора електричним струмом. ■ Завжди надягайте захисні окуляри при роботі з інструментом. Носіть маску від пилу, коли пил утворюється. ПОПЕРЕДЖЕННЯ Пил від певних фарб, покриттів та матеріалів може викликати подразнення або алергічні реакції. Пил від дерев, таких як дуб, бук, МДФ та інших подібних матеріалів може бути канцерогенним. Тільки кваліфіковані фахівці повинні мати можливість використовувати продукт на матеріалах, що містять

ПОПЕРЕДЖЕННЯ Продукт не повинен бути підключений до джерела живлення при складанні деталей, регулюванні, чищенні, проведенні технічного обслуговування або коли продукт не використовується. Від'єднання пристрою від мережі живлення унеможливлює випадковий запуск пристрою, який може стати причиною серйозного травмування. ■ При роботі на стінах, стелі, або підлозі, дбайте про уникнення електричних кабелів і газових або водопровідних труб. ПОПЕРЕДЖЕННЯ Металеве приладдя буде нагріватися під час використання і може привести до опіків шкіри при контакті з оператором. Одягайте рукавички при зміні

Будьте обережні, налагоджуючи інструмент між операціями, щоб запобігти отриманню пошкодження або травми. ■ Не використовуйте ріжуче приладдя, яке пошкоджене, потріскане або не пристосовується надійно до продукту. ■ Перш ніж вставляти акумуляторну батарею, переконайтеся, що перемикач блокування не перебуває у положенні вмик. ■ Пристрій створює вібрації, які переміщують приладдя. Ці вібрації можуть викликати дискомфорт, якщо пристрій працює протягом тривалого часу. Частіще відпочивайте, особливо, якщо ви відчуваєте дискомфорт в руці, зап'ясті або пальцях. Виберіть настройку швидкості, що буде ефективно виконувати роботу. Читайте розділи "Залишкові ризики" та "Зниження ризику" для отримання більш докладної інформації про травми, пов'язані з

■ Затисніть заготовку за допомогою затискного пристрою. Незатиснені заготовки можуть привести до серйозних травм і пошкоджень. Не тримайте матеріал, який ви шліфувєте вручну. ■ Не використовуйте шліфувальний папір більший, ніж потрібно. Зайвий папер, виходить за рамки шліфувального диску також може викликати серйозні рвані рани. ■ Діапазон температури навколишнього середовища для пристрою під час використання від 0°C до 40°C. 92 | українська мова■ Діапазон температури навколишнього середовища для пристрою під час зберігання від 0°C до 40°C. ■ Рекомендований діапазон температури зовнішнього середовища для системи заряджання під час заряджання між 10°C та 38°C. ТЕХНІКА БЕЗПЕКИ ПРИ ЕКСПЛУАТАЦІЇ АКУМУЛЯТОРНОЇ БАТАРЕЇ ПОПЕРЕДЖЕННЯ Для запобігання небезпеці пожежі в результаті короткого замикання, травмам і пошкодженню виробів не занурюйте інструмент, змінний акумулятор або зарядний пристрій у рідину і не допускайте потрапляння рідини всередину пристроїв або акумуляторів. Корозійні і струмопровідні рідини, такі як солоний розчин, певні хімікати, вибілювальні засоби або продукти, що їх містять, можуть призвести

короткого замикання. ■ Діапазон температури навколишнього середовища для акумулятора під час використання між 0°C та 40°C. ■ Діапазон температур зовнішнього середовища під час зберігання акумулятора між 0°C та 20°C. ТРАНСПОРТУВАННЯ ЛІТІЄВИХ БАТАРЕЙ Транспортуйте батарею відповідно до місцевих та національних положень та правил. Дотримуйтесь усіх спеціальних вимог щодо пакування та маркування при транспортуванні батареї третьою стороною. Переконайтеся, що батареї не можуть вступати в контакт з іншими батареями або провідними матеріалами при транспортировці, захищаючи відкриті роз'єми ізоляційними непроводящими кришками або стрічкою. Не перевозити батареї, які мають тріщини або протечки. Консультуйтеся з експедиторською компанією для подальших консультацій. ЗАЛИШКОВІ РИЗИКИ Навіть коли продукт використовується як написано, залишається неможливим повністю усунути деякі залишкові чинники ризику. Наступні небезпеки можуть виникнути і оператор повинен звернути особливу увагу, щоб уникнути наступного: ■ Травми, викликані пилом. – Увесь час носить захист для очей. – Носіть респіраторні захисні маски, що містять фільтри, відповідні до обробляємих матеріалів. Забезпечте достатню вентиляцію на робочому

– Не їжте, не пийтте і не паліть в робочій зоні. ■ пошкодження, викликані шумом і вібрацією – Носіть захист слуху – Не використовуйте продукт протягом тривалого періоду часу. Дивіться «ЗНИЖЕННЯ РИЗИКУ». ■ Небезпека ураження електрострумом при розрізанні електричних кабелів. – Завжди тримайте виріб за позначені ручки. Не торкайтеся леза або металевих частин продукту. ЗНИЖЕННЯ РИЗИКУ Повідомлялося, що вібрації від ручних інструментів у певних осіб можуть сприяти стану, який називається синдромом Рейно. Симптоми можуть включати поколювання, оніміння і збліднення пальців, як правило, очевидні при впливі холоду. Спадкові фактори, вплив холоду і вогкості, дієта, куріння і робоча практика, всі ці чинники роблять свій внесок у розвиток цих симптомів

Ці заходи можуть бути прийняті оператором, щоб можливо зменшити вплив вібрації: ■ Тримайте тіло в теплі в холодну погоду . При експлуатації приладу, одягате рукавички, щоб тримати руки і зап'ястя у теплі. Повідомлялося, що холодна погода є основним чинником, що сприяє синдрому Рейно. ■ Після кожного періоду роботи, здійснюйте вправи для підвищення кровообігу. ■ Робіть часті перерви в роботі. Зробіть обмеження кількості впливу на день. Якщо ви відчуваєте будь-які з симптомів цього стану, негайно припиніть використання і зверніться до лікаря з ціми симптомами. ПОПЕРЕДЖЕННЯ Тривале використання інструменту може викликати або посилити травми. При використанні інструменту протягом тривалого періоду, робіть регулярні

ЗНАЙТЕ СВІЙ ПРОДУКТ Див. стор. 105.

2. Гвинт для кріплення леза

3. Контроль швидкості

4. Перемикач включення/вимикання

5. Зафіксуйте перемикач

6. Ручка, ізольована поверхня для утримання

7. Полотно для врізання

9. Шліфувальна насадка

11. Слот для зберігання адаптера

14. Гніздо для акумулятора

*Сумісний із BOSCH аксесуарами. BOSCH є зареєстрованим товарним знаком Robert Bosch GmbH. **Сумісний із DREMEL аксесуарами. DREMEL

торговою маркою Robert Bosch Tool Corporation. 93 українська мова |

ELФУНКЦІОНУВАННЯ Продукт поставляється з додатковим адаптером для використання з іншими брендами приладдя для різання, вискоблювання, і шліфування. Адаптер може бути використаний з потрібними марками аксесуарів. Не використовуйте адаптер з аксесуарами RYOBI, що постачаються разом з інструментом. ■ Зафіксуйте заготовки затискачем, щоб запобігти руху під час шліфування або різання. Не тримайте заготовку вручну. Випадкове ковзання під час роботи з виробом може призвести до серйозних

■ Під час врізання у м'які матеріали, такі як дерево і гіпсокартон, використовуючи ріжучий інструмент, поступово підносьте вібруюче лезо до заготівлі. Не штовхайте сильно вібруюче лезо в оброблюваний матеріал. Під час різання слідкуйте, щоб пристрій та ріжучє приладдя було закріплене у потрібному

■ Будьте особливо обережні при різанні кольорових металів. Вібруюче ріжуче лезо може прокрутитися навколо, перш ніж почати різати. При необхідності, перш ніж почати різання, слід просвердлити кілька отворів уздовж лінії різання. ■ Якщо ріжуче приладдя застрягло у заготівлі, вимкніть виріб і від'єднайте від джерела живлення. Якщо ріжуче приладдя не може бути легко видалено, дозвольте ріжучому приладдю адекватно охолонути перед видаленням ріжучого інструменту з продукту. Одягайте рукавички і використовуйте ручні інструменти, такі як кліщі і гайковий ключ, щоб видалити ріжуче приладдя з заготовки. ЗАХИСТ ВІД ПЕРЕВАНТАЖЕННЯ ЗА СТРУМОМ При виявленні перевантаження за струмом, прилад автоматично вимкнеться. Якщо прилад перестає працювати, відпустіть курок, а потім натисніть знову. Прилад має знову почати

ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ Продукт не повинен бути підключений до джерела живлення, коли ви збираєте деталі, регулюєте, чистите, проводите технічне обслуговування або коли продукт не використовується. Відключення продукту допоможе уникнути випадкового запуску, який може призвести до серйозних травм. ■ При обслуговуванні використовуйте тільки оригінальні запасні частини виробника. Використання будь-яких інших деталей може створити небезпеку або спричинити пошкодження

ПОПЕРЕДЖЕННЯ Для більшої безпеки і надійності, всі ремонтні роботи повинні виконуватися уповноваженим RYOBI сервісним центром.

Не використовуйте розчинники для очищення пластмасових деталей. Більшість пластмас вразлива до різних видів комерційних розчинників і може бути пошкоджена їх використанням. Використовуйте чисті ганчірки для видалення бруду і вугільного пилу. ПОПЕРЕДЖЕННЯ Ніколи не дозволяйте гальмівній рідині, бензину, продуктам на основі нафти, і проникаючим маслам вступати в контакт з пластиковими деталями. Вони містять хімічні речовини, які можуть зашкодити, послабити або знищити пластик. Пил від штукатурки і стінної дошки абразивний і може призвести до передчасного виходу виробу з ладу, якщо дозволити його попадання в зону двигуна. Ретельно очистіть продукт після використання за допомогою щітки і пилососу. Дбайте, щоб не вштовхнути бруд у вентиляційні отвори. Будьте обережні, використовуючи стиснене повітря для очистки продукту, тому що пил і пісок можуть призвести до серйозних травм очей.

Всі підшипники в продукті змащені достатньою кількістю високоякісного мастила для всього терміну служби продукту при нормальних умовах експлуатації. Таким чином, додаткове змащення не потрібно. ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА Переробляйте сировину замість утилізації в якості відходів. Машини, обладнання та упаковка повинні бути відсортовані для дружньої для навколишнього середовища утилізації. СИМВОЛИ НА ПРОДУКТІ Попередження безпеки CE відповідність Швидкість без навантаження V Вольти Постійний струм Євразійський знак відповідності Будь ласка, уважно прочитайте інструкцію перед запуском продукту. 94 | українська моваУкраїнський знак відповідності Деревина - різи погружні та урівень Кольорові метали - різи погружні та урівень Пластик - різи погружні та урівень Відходи електротехнічної продукції не слід викидати разом із побутовими відходами. Будь ласка, переробляйте там, де наявне устаткування. Перевірте з вашим місцевим органом влади або продавцем для консультацій з приводу переробки. СИМВОЛИ В ЦІЄЇ ІНСТРУКЦІЇ З ЄКСПЛУАТАЦІЇ

Запасні деталі або приналежності продаються окремо Розблокувати

Швидкість, мінімальна Швидкість, максимальна Нижчевказані попереджальні слова та символи пояснюють рівень ризику при роботі з цим приладом.

Вказує на неминуче небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних

ПОПЕРЕДЖЕННЯ Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних

Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до середньої або легкої

(Без Символу попередження про небезпеку) Вказує на ситуацію, яка може привести до матеріальних збитків. 95 українська мова |

Швидкість без навантаження Bota hız Ταύτητα στ κεν 10000 - 20000 min

значення вібрації (тріаксіальная векторна сума) визначається відповідно до EN 62841: EN 62841 normuna uygun olarak belirlenmiş titreşim toplam değerleri (triaks vektör toplamı): Συνολικές αξίες

Шліфування зі шліфувальним

Швидкість без навантаження Bota hız Ταύτητα στ κεν 10000 - 20000 min

значення вібрації (тріаксіальная векторна сума) визначається відповідно до EN 62841: EN 62841 normuna uygun olarak belirlenmiş titreşim toplam değerleri (triaks vektör toplamı): Συνολικές αξίες

Шліфування зі шліфувальним

зърнистост 60 Шліфувальний папір, зернистість

зърнистост 80 Шліфувальний папір, зернистість

зърнистост 120 Шліфувальний папір, зернистість

зърнистост 60 Шліфувальний папір, зернистість

зърнистост 80 Шліфувальний папір, зернистість

зърнистост 120 Шліфувальний папір, зернистість

Акумулятор і зарядний пристрій Batarya ve şarj aleti Μπαταρία και

зарядний пристрій (не входить в

Акумулятор і зарядний пристрій Batarya ve şarj aleti Μπαταρία και

зарядний пристрій (не входить в

ПОПЕРЕДЖЕННЯ Рівень вібрації, зазначений у цьому інформаційному листку, був розрахований відповідно зі стандартизованим випробуванням, наведеним в EN 62841 і може використовуватися для порівняння одного інструмента з іншим. Він може бути використаний для попередньої оцінки впливу. Зазначений рівень вібрації представляє основні застосування інструменту. Тим не менш, якщо інструмент використовується для різних додатків, з різними аксесуарами і недоглянутий, рівень вібрації може відрізнятися. Це може значно підвищити рівень впливу протягом усього робочого періоду. При оцінюванні рівня впливу вібрації необхідно також враховувати час, коли інструмент вимкнений або коли він працює, але насправді не виконує ніякої роботи. Це може значно зменшити рівень впливу протягом усього робочого періоду. Для захисту оператора від впливу вібрації, визначте додаткові заходи безпеки, такі як: ретельний догляд за інструментом і приладдям, тримання рук в теплі, і організація схеми роботи.TR UYARI Bu bilgi sayfasında verilen titreşim emisyon seviyesi, EN62841 standardında belirtilen standartlaştırılmış bir teste uygun olarak ölçülmüş ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Ön maruz kalma tespiti için kullanılabilir. Beyan edilen titreşim emisyon seviyesi aletin asıl uygulamalarını temsil etmektedir. Ancak alet, farklı aksesuarlarla veya yetersiz bakımlı olarak farklı uygulamalar için kullanılırsa titreşim emisyonu değişebilir. Bu durum toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde artırır. Titreşime maruz kalma seviyesinin değerlendirilmesi aynı zamanda alet kapalı ve ardından çalışır ancak gerçek anlamda iş yapmadığı zamanlar da göz önünde bulundurulmalıdır. Bu durum toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde azaltır. Operatörü titreşimin etkilerinden korumak için ilave güvenlik önlemleri belirleyin, örneğin: aletin ve aksesuarlarının bakımını yapmak, operatörün ellerini sıcak tutmak, çalışma modellerini organize etmek.

Todd ChipnerГлавен директор, Качество на доставчици на CPT и нормативно съответствие и безопасност за АзияWinnenden, Sep. 24, 2018Упълномощено лице за съставяне на техническия файл:Alexander Krug, Изпълнителен ДиректорTechtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, Germany Декларація про відповідністьTechtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanyПри цьому ми заявляємо, що продуктБагатофункціональний пристрій 18ВМарка: RYOBIНомер моделі: R18MT3Діапазон серійного номеру: 46280801000001 - 46280801999999 у відповідності з наступними європейськими директивами та гармонізованими стандартами2006/42/EC, 2014/30/EU, 2011/65/EU,EN55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-4:2014Документація RoHS складена відповідно до EN 50581:2012
