Produkttyp	Sladdlöst multiverktyg
Märke	RYOBI
Modell	One+ R18CK5A
Märkspänning	18 V
Strömförsörjning	Litiumjonbatteri (One+-serien)
Avsedd användning	Slipning, polering, skrapning, sticksågning, håltagning i väggar, borttagning av kakelfogar
Kompatibla material	Trä, icke-järnmetaller, plast, gipsskivor
Variabel hastighet	Ja, inbyggd hastighetskontroll
Tillbehörskompatibilitet	RYOBI-tillbehör och adapter för Bosch och Dremel
Säkerhet	Automatisk avstängning vid överström, strömbrytarlås
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	0 °C till 40 °C
Ungefärlig vikt	1,2 kg (med batteri)
Garanti	24 månader, förlängs online inom 30 dagar
Underhåll och rengöring	Rengör med en ren, torr trasa; använd inte lösningsmedel
Smörjning	Behövs inte (livslångt smorda lager)
Reservdelar och tillbehör	Finns; adapter medföljer för utökad kompatibilitet
Reparationsmöjlighet	Reparationer endast av auktoriserad RYOBI-service

Vanliga frågor - One+ R18CK5A RYOBI

Hur byter jag ut skär- eller slipningstillbehöret?

Koppla först bort batteriet. Använd medföljande insexnyckel för att lossa bladets låsskruv. Ta bort det använda tillbehöret och installera det nya genom att fästa det ordentligt. Dra åt skruven. Använd handskar eftersom tillbehören kan vara varma.

Kan jag använda tillbehör från andra märken som Bosch eller Dremel?

Ja, verktyget levereras med en speciell adapter som gör det möjligt att använda tillbehör från märkena Bosch och Dremel. Använd inte denna adapter med original RYOBI-tillbehör.

Hur rengör jag verktyget efter användning?

Använd en ren, torr trasa för att torka bort damm och smuts. Undvik lösningsmedel eftersom de kan skada plastdelarna. För gipsrester, använd en pensel och dammsugare. Använd inte tryckluft.

Vad gör jag om verktyget plötsligt stannar under användning?

Det är ett överskydd. Släpp strömbrytaren och tryck på den igen. Om verktyget startar om, kan du fortsätta. Om problemet kvarstår, kontrollera att tillbehöret inte är blockerat och att batteriet är laddat.

Vad är garantitiden och hur förlänger jag den?

Garantin är 24 månader från inköpsdatum. För att förlänga den, registrera ditt verktyg på www.ryobitools.eu inom 30 dagar efter köpet. Förlängningen gäller i vissa länder.

Kan jag använda verktyget på fuktiga material?

Nej, multiverktyget är inte avsett för användning på fuktiga material eller ytor. Använd det endast inomhus under torra förhållanden.

Hur transporterar jag batterierna på ett säkert sätt?

Transportera batterierna enligt lokala föreskrifter. Isolera polerna med tejp eller skyddslock. Transportera inte skadade eller läckande batterier. Undvik kontakt mellan batterierna eller med ledande material.

Vilka är kvarvarande risker vid användning?

De huvudsakliga riskerna är: skador från damm (bär mask och ögonskydd), skador från buller och vibrationer (bär hörsel skydd och ta pauser), och risk för elektrisk stöt om du skär en elkabel (håll verktyget i de isolerade ytorna).

Hur minskar jag vibrationerna vid långvarig användning?

Använd handskar för att hålla händerna varma, ta täta pauser och utför blodcirkulationsövningar efter arbetet. Begränsa daglig exponeringstid.

Var kan jag reparera mitt verktyg?

Alla reparationer måste utföras av en auktoriserad RYOBI-service. Du kan kontakta din RYOBI-återförsäljare som anger närmaste center. Försök inte reparera verktyget själv.

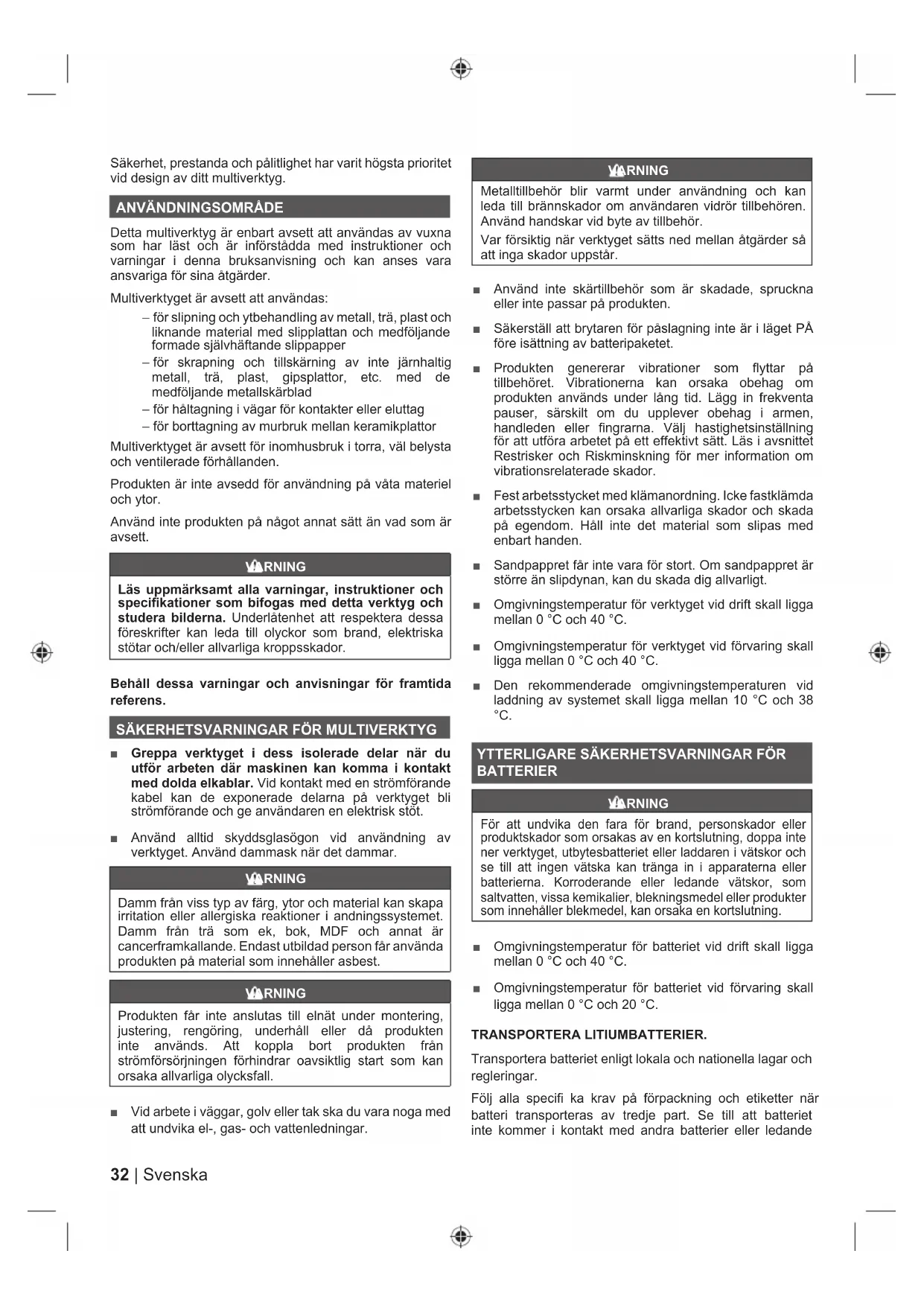

BRUKSANVISNING One+ R18CK5A RYOBI

Säkerhet, prestanda och pålitlighet har varit högsta prioritet vid design av ditt multiverktyg.

ANVÄNDNINGSOMRÅDE

Detta multiverktyg är enbart avsett att användas av vuxna som har läst och är införstådda med instruktioner och varningar i denna bruksanvisning och kan anses vara ansvariga för sina åtgärder.

Multiverktyget är avsett att användas:

• för slipning och ytbehandling av metall, trä, plast och liknande material med slipplattan och medföljande formade självhäftande slippapper
• för skrapning och tillskärning av inte järnhaltig metall, trä, plast, gipsplattor, etc. med de medföljande metallskärblad
• för håltagning i vägar för kontakter eller eluttag
• för borttagning av murbruk mellan keramikplattor

Multiverktyget är avsett för inomhusbruk i torra, väl belysta och ventilerade förhållanden.

Produkten är inte avsedd för användning på våta materiel och ytor.

Använd inte produkten på något annat sätt än vad som är avsett.

WARNING

Läs uppmärksamt alla varningar, instruktioner och specifikationer som bifogas med detta verktyg och studera bilderna. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Behåll dessa varningar och anvisningar för framtida referens.

SÄKERHETSVARNINGAR FÖR MULTIVERKTYG

■ Greppa verktyget i dess isolerade delar när du utför arbeten där maskinen kan komma i kontakt med dolda elkablar. Vid kontakt med en strömförande kabel kan de exponerade delarna på verktyget bli strömförande och ge användaren en elektrisk stöt.
■ Använd alltid skyddsglasögon vid användning av verktyget. Använd dammask när det dammar.

WARNING

Damm från viss typ av färg, ytor och material kan skapa irritation eller allergiska reaktioner i andningssystemet. Damm från trä som ek, bok, MDF och annat är cancerframkallande. Endast utbildad person får använda produkten på material som innehåller asbest.

WARNING

Produkten får inte anslutas till elnät under montering, justering, rengöring, underhåll eller då produkten inte används. Att koppla bort produkten från strömförsörjningen förhindrar oavsiktlig start som kan orsaka allvarliga olycksfall.

- Vid arbete i väggar, golv eller tak ska du vara noga med att undvika el-, gas- och vattenledningar.

WARNING

Metalltillbehör blir varmt under användning och kan leda till brännskador om användaren vidrör tillbehören. Använd handskar vid byte av tillbehör.

Var försiktig när verktyget sätts ned mellan åtgärder så att inga skador uppstår.

■ Använd inte skärtillbehör som är skadade, spruckna eller inte passar på produkten.
Säkerställ att brytaren för påslagning inte är i läget PÅ före isättning av batteripaketet.
- Produkten genererar vibrationer som flyttar på tillbehöret. Vibrationerna kan orsaka obehag om produkten används under lång tid. Lägg in frekventa pauser, särskilt om du upplever obehag i armen, handleden eller fingrarna. Välj hastighetsinställning för att utföra arbetet på ett effektivt sätt. Läs i avsnittet Restrisker och Riskminskning för mer information om vibrationsrelaterade skador.
■ Fest arbetsstycket med klämanordning. Icke fastklämda arbetsstycken kan orsaka allvarliga skador och skada på egendom. Håll inte det material som slipas med enbart handen.
■ Sandpappret får inte vara för stort. Om sandpappret är större än slipdynan, kan du skada dig allvarligt.
■ Omgivningstemperatur för verktyget vid drift skall ligga mellan 0 °C och 40 °C.
■ Omgivningstemperatur för verktyget vid förvaring skall ligga mellan 0 °C och 40 °C.
Den rekommenderade omgivningstemperaturen vid laddning av systemet skall ligga mellan 10 °C och 38 °C.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR BATTERIER

WARNING

För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.

■ Omgivningstemperatur för batteriet vid drift skall ligga mellan 0 °C och 40 °C.
■ Omgivningstemperatur för batteriet vid förvaring skall ligga mellan 0 °C och 20 °C.

TRANSPORTERA LITIUMBATTERIER.

Transportera batteriet enligt lokala och nationella lagar och regleringar.

Följ alla specifi ka krav på förpackning och etiketter när batteri transporteras av tredje part. Se till att batteriet inte kommer i kontakt med andra batterier eller ledande

material genom att skydda exponerade kontakter med isolerande, icke ledande skydd eller tejp. Transportera inte batterier som är spruckna eller läcker. Kontrollera med vidarebefordrande företag för mer information.

RESIDUALRISK

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppstå vid användning och operatören ska vara extra uppmärksam för att undvika följande:

■ Skador orsakade av damm

– Använd alltid lämpligt ögonskydd.
– Använd andningsskydd med filter som är lämpliga för de material som du arbetar med. Se till att arbetsplatsen är tillräckligt ventilerad.
– Ät, drick eller rök inte på arbetsområdet.

– Bär hörselskydd.
- Använd inte produkten under längre tidsperioder. Se "Riskreducering".

Det finns risk för elektrisk stöt om man skär i elkablar

– Håll alltid produkten i avsedda handtag. Vidrör inte skärblad eller metalldelar på produkten.

RISKMINSKNING

Det fi nns rapporter om att vibrationer från handhållna produkter kan bidra till ett tillständ som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det fi nns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen.
■ Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptomer och uppsök din läkare.

WARNING

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

1. LED
2. Bladlåsskruv

3. Kontroll av hastigheten

4. Av/på-knapp

5. Brytare för påslagning
6. Handtag, isolerad greppyta
7. Instickssågblad
8. Plansågblad
9. Fot
10. Sandpapper
11. Lagringsplats för adapter
12. Adapter */**
13. Sexkantsnyckel
14. Batteriport

*Kompatibel med tillbehör från BOSCH. BOSCH är ett registrerat varumärke för Robert Bosch GmbH.

**Kompatibel med tillbehör från DREMEL. DREMEL är ett registrerat varumärke som tillhör Robert Bosch Tool Corporation.

ANVÄNDNING

Produkten har en extra adapter för användning med andra märken av skär-, slip- och sandtillbehör. Adaptern kan vändas för att användas med önskade varumärken och tillbehör. Använd inte adaptern med RYOBI-tillbehör som medföljer verktyget.

Säkra arbetsstycken med klämma för att förhindra rörelse under slipning eller skärning. Håll aldrig i arbetsstycket. Ett oväntat misstag under användning kan leda till allvarliga personskador.
- Vid tillskärning av mjuka material som trä och gipsplattor med skärtillbehöret ska det vibrerande bladet långsamt sänkas mot arbetsstycket. Tryck inte det vibrerande bladet för hårt i material som ska skäras. Låt produkten göra arbetet och koncentrera dig på att hålla produkten och sågtillbehöret stabilt i det läge där du vill såga.
- Var extra försiktig vid skärning i icke järnhaltiga material. Det vibrerande skärbladet kan halka runt innan skäret påbörjas. Om det behövs, borra några hål längs med den linje du vill såga, innan du påbörjar sågningen.
- Om skärbladen sätter sig i arbetsstycket, stäng av produkten och koppla bort den från eluttag. Om det inte går lätt att får bort skärtillbehöret ska du låta det svalna innan du frigör tillbehöret från produkten. Använd handskar och handverktyg, som tänger och nycklar, för att ta loss skärtillbehöret från arbetsstycket.

ÖVERSTRÖMSSKYDD

När överström detekteras stängs produkten automatiskt av.

Om produkten slutar arbeta, släpp reglaget och applicera sedan igen. Produkten bör börja arbeta igen.

UNDERHÅLL

WARNING

Produkten får aldrig anslutas till strömkälla undre montering, justeringar, rengöring, underhåll eller när produkten inte används. Frånkoppling av produkten förhindrar uppstart av misstag vilket kan orsaka allvarliga skador.

■ Under servicearbete ska enbart tillverkarens originaltillbehör användas. Användning av andra delar kan orsaka fara eller produktskada.

WARNING

För säkerhet och pålitlighet ska alla reparationer utföras av auktoriserat RYOBI reparationscenter.

ALLMÄNT

Undvik att använda lösningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, damm, osv.

WARNING

Se till att plastdelarna aldrig kommer i kontakt med bromsvätska, bensin, produkter med petroleumbas, penetrerande oljor, osv. Dessa ämnen innehåller kemiska produkter som kan skada, försvaga eller förstöra plasten.

Damm från gips och väggskivor slipar och kan orsaka för tidigt slitage på produkten om det kommer in i motordelen. Rengör produkten noga efter användning med borste och dammsugare. Var noga med att inte få in smuts i ventilationshålen. Använd inte komprimerad luft för att rengöra produkten då damm och grus kan orsaka allvarliga skador.

SMÖRJNING

Alla lager i produkten har smorts med tillräcklig mängd högklassig smörjmedel för produktens livslängd under normala driftsförhållanden. Därför behövs ingen ytterligare smörjning.

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

EurAsian överensstämmelsesymbol

Läs instruktionerna ordentligt innan start av maskinen.

Ukrainskt märke för överensstämmelse

Trä - Instickssågning och sågning jäms med ytan

Icke-järnhaltig metall - Instickssågning och sågning jäms med ytan

Plast - Instickssågning och sågning jäms med ytan

Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter fi nns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

SYMBOLER I MANUALEN

Notera

Delar och utrustning säljs separat

Lås upp

Làs

Hastighet, minsta

Hastighet, maximum

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Visar på en direkt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

WARNING

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

⚠ FÖRSIKTIGHET

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka mindre eller måttlig personskada.

FÖRSIKTIGHET

(Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

^ Kompatibel med tillbehör från BOSCH. BOSCH är ett varumärke som tillhör Robert Bosch GmbH. ^* Kompatibel med tillbehör från DREMEL. DREMEL är ett varumärke som tillhör Robert Bosch Tool Corporation.

FI ADAPTERI MONITOIMITYÖKALULLE

Vibrationsnivåerna som uppges i det här dokumentet har uppmäts i enlighet med ett standardiserat test som beskrivs i EN62841 och som kan användas för att jämföra verktyg. Det kan användas som en preliminär bedömning av den vibration som användaren utsätts för. De deklarerade vibrationsvårdena motsvarar de som uppstår när verktyget används i sitt huvudsyfte. Om verktyget används i andra syften, med andra tillbehör eller om verktyget är dåligt underhålet kan vibrationsnivåerna vara annorlunda. Det kan kraftigt öka vibrationsnivåerna över den totala arbetsperioden.

En uppskattning av vibrationsnivåerna som användaren utsätts för ska också ta hänsyn till de stunder då verktyget är avstängt och när det går på tomgång. Detta kan kraftigt minska vibrationsnivåerna över den totala arbetsperioden. Andra säkerhetsåtgärder som kan skydda användaren från effekterna av vibrationer är: underhällning av verktyget och tillbehören, hålla händerna varma och organisera arbetssättet.

FI VAROITUS

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, den här produkten av en garanti som anges nedan.

FI RYOBI®-TAKUUN SOVELTAMISEHDOT

yrkesmässigt eller kommersiellt bruk.

1. Det finns möjlighet att förlänga garantiperioden för en del av uttäujentaa yllä mainittua kestoa pidemmäksi verkkosivuston www. för elverktyg (AC/DC) under den period som anges ovan genomryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson använda registreringen på webbplatsen www.ryobitools.eu. De verktyglaajennukseen näkyy selkeästi myymälöissä ja/tai pakkauksissa ja/som är berättigade till en förlängning av garantiperioden visas tyalligt tämä tieto sisältyy tuotedokumentaation. Loppukäyttäjän täytyy butiker och/eller på förpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformulåret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot föra alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun registreringen som skickas ut via e-post och originalfakturan som takarun tositteina. köpdatumet kommer att gälla som bevis för den förlängda garantin.

2. Takuu kattaa kaikki tuotteeseen takuuaikana tulevat viat, joiden

3. Garantin täcker alla produktdefekter under garantiperioden som beror på brister i utförande eller material vid köpdatumet. Garantin är gällande reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutis på rätt sätt. Denna garanti täcker inte: aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien satunnais- ja seurannaisvahinkoja, följdskadonutta rajoittumatta niihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata:

– eventuella skador på produkten som uppstätt till följd av underhåll

– produkter som har ändrats eller modifierats

– produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort

– eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts

- alla icke CE-produkter

– eventuella produkter som har försökts repareras av en icke-kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries.

– eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens)

– eventuella skador som uppstått till följd av yttre påverkan fysisk, stötar) eller främmande ämnen

- olämplig användning, överbelastning av verktyget

– användningen av icke-godkända tillbehör eller delar

– tillbehör till elverktyg som medföljde verktyget eller köpts separat Sådana undantag inkluderar men äinte begränsat till skruvmejselbits, -borrbits, slipskivor, sandpapper, blad och sidoskena

- Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till service- och underhållssatser, kolborstar, kullager, chuck, tillbehör eller tillhörande SDS-borrit, strömsladd, hjälphandtag, transportväska, slipplatta, dammpåse, 4. Tuo dammutblåsrör, filtbrickor, stift och fjädrar till mutterdragare osv. nä

1. Vid service måste produkten skickas eller uppvisas för en RYOBIuettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtii auktoriserad servicestation som står angiven för varje land i följandteen lähetyksestä RYOBI-huolto-organisaatioon. Kun tuote lähetetään adresslista över servicestationer. I vissa länder tar din lokala RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten återförsäljare på sig ansvaret att skicka produkten till RYOBI-serviceorganisationen. När en produkt skickas till en RYOBI-servicestation, kuvaus.

Du hittar närmaste auktoriserade servicecenter genom att gå till http://

se.ryobitools.eu/header/service-and-support/service-agents.

NO RYOBI® GARANTIBETINGELSER

Härmed deklarerar vi att produkterna

18 V Multiredskap

Märke: RYOBI

Modellnummer: R18MT3

Serienummerintervall: 46280801000001 - 46280801999999

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2011/65/EU,

EN55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-4:2014

RoHS-dokumentation sammanställd enligt EN 50581:2012

Todd Chipner

Överordnad direktör, CPT leverantörskvalitet och regelverk & säkerhet Asien

Godkänd att sammanställa den tekniska filen:

Alexander Krug, VD

Techtronic Industries GmbH
