Тип продукт	Безжичен мултифункционален инструмент
Марка	RYOBI
Модел	One+ R18CK5A
Номинално напрежение	18 V
Захранване	Литиево-йонна батерия (серия One+)
Предвидени употреби	Шлайфане, полиране, остъргване, потапящо рязане, изрязване на отвори в стени, отстраняване на фуги за плочки
Съвместими материали	Дърво, цветни метали, пластмаса, гипсокартон
Променлива скорост	Да, вграден контрол на скоростта
Съвместимост на аксесоари	Аксесоари RYOBI и адаптер за марки Bosch и Dremel
Безопасност	Автоматично спиране при претоварване, заключване на превключвателя
Работна температура	0 °C до 40 °C
Температура на съхранение	0 °C до 40 °C
Приблизително тегло	1,2 kg (с батерия)
Гаранция	24 месеца, разширяема онлайн в рамките на 30 дни
Поддръжка и почистване	Почиствайте с чиста и суха кърпа; не използвайте разтворители
Смазване	Не е необходимо (лагерите са с доживотно смазване)
Резервни части и аксесоари	Налични; включен адаптер за разширена съвместимост
Ремонтопригодност	Ремонт само от оторизиран сервиз RYOBI

Често задавани въпроси - One+ R18CK5A RYOBI

Как да сменя аксесоара за рязане или шлайфане?

Първо изключете батерията. Използвайте предоставения шестоъгълен ключ, за да разхлабите фиксиращия винт на острието. Отстранете използвания аксесоар и монтирайте новия, като го закрепите здраво. Затегнете винта. Носете ръкавици, тъй като аксесоарите могат да бъдат горещи.

Мога ли да използвам аксесоари от други марки като Bosch или Dremel?

Да, инструментът се доставя със специален адаптер, който позволява използването на аксесоари от марките Bosch и Dremel. Не използвайте този адаптер с оригинални аксесоари RYOBI.

Как да почистя инструмента след употреба?

Използвайте чиста и суха кърпа, за да избършете праха и замърсяванията. Избягвайте разтворители, тъй като те могат да повредят пластмасовите части. За остатъци от гипс използвайте четка и прахосмукачка. Не използвайте сгъстен въздух.

Какво да направя, ако инструментът спре внезапно по време на употреба?

Това е защита от претоварване. Отпуснете превключвателя и го включете отново. Ако инструментът се рестартира, можете да продължите. Ако проблемът продължава, проверете дали аксесоарът не е блокиран и дали батерията е заредена.

Каква е продължителността на гаранцията и как да я удължа?

Гаранцията е 24 месеца от датата на покупка. За да я удължите, регистрирайте инструмента си на уебсайта www.ryobitools.eu в рамките на 30 дни след покупката. Удължението е валидно в определени държави.

Мога ли да използвам инструмента върху мокри материали?

Не, мултифункционалният инструмент не е проектиран за използване върху мокри материали или повърхности. Използвайте го само на закрито при сухи условия.

Как да транспортирам батериите безопасно?

Транспортирайте батериите в съответствие с местните разпоредби. Изолирайте клемите с тиксо или капачки. Не транспортирайте повредени или течащи батерии. Избягвайте контакт между батериите или с проводими материали.

Какви са остатъчните рискове при употреба?

Основните рискове са: наранявания от прах (носете маска и предпазни очила), наранявания от шум и вибрации (носете предпазни средства за слуха и правете почивки) и риск от токов удар, ако режете електрически кабел (дръжте инструмента за изолираните повърхности).

Как да намаля вибрациите при продължителна употреба?

Носете ръкавици, за да поддържате ръцете си топли, правете чести почивки и изпълнявайте упражнения за кръвообращение след работа. Ограничете ежедневното време на излагане.

Къде мога да поправя инструмента си?

Всички ремонти трябва да се извършват от оторизиран сервиз RYOBI. Можете да се свържете с вашия дилър RYOBI, който ще ви насочи към най-близкия сервизен център. Не се опитвайте да поправяте инструмента сами.

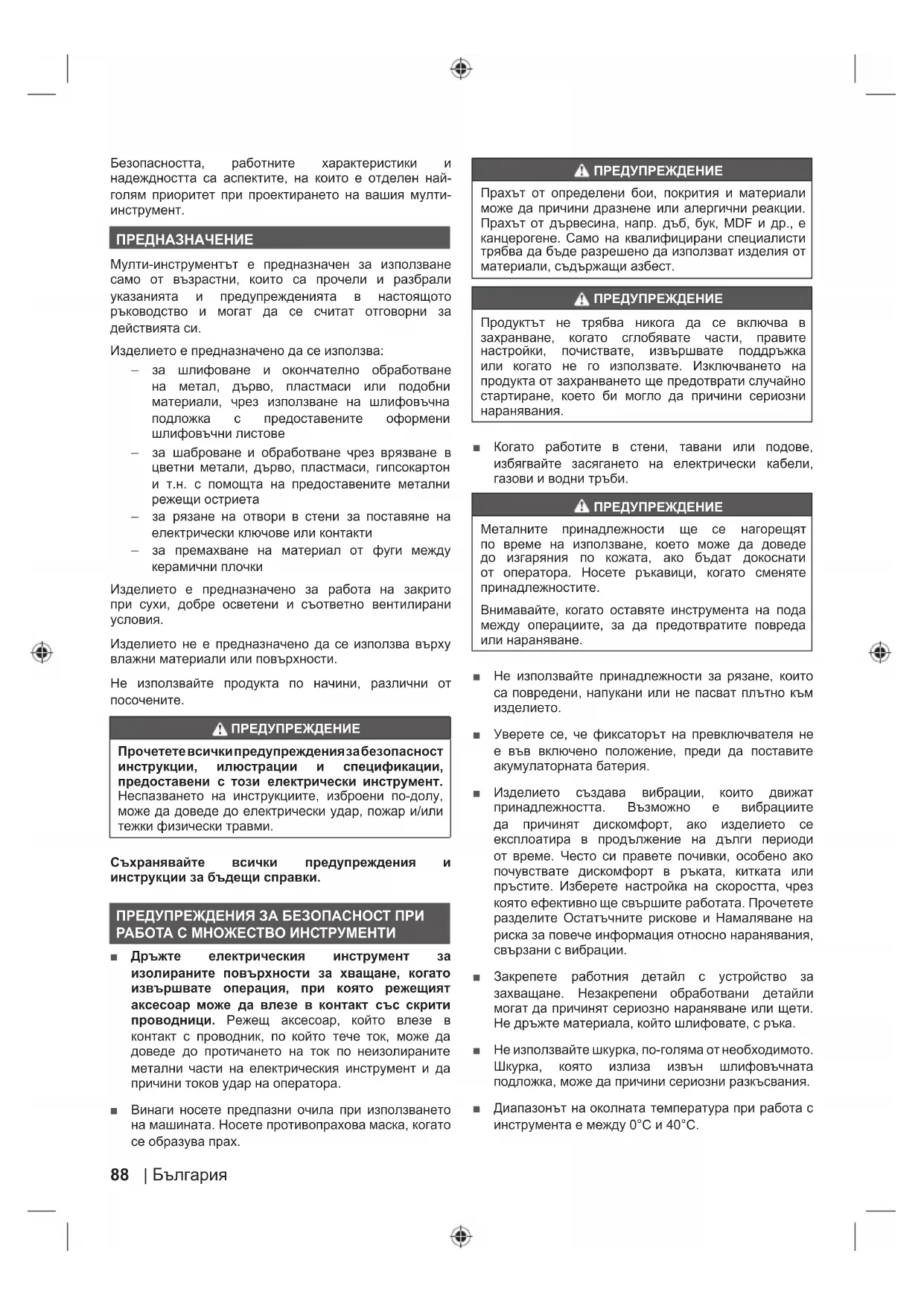

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ One+ R18CK5A RYOBI

Безопасността, работните характеристики и надеждността са аспектите, на които е отделен най-голям приоритет при проектирането на вашия мулти-инструмент.

ПРЕДНАЗНАЧЕНИЕ

Мулти-инструментът е предназначен за използване само от възрастни, които са прочели и разбрали указанията и предупрежденията в настоящото ръководство и могат да се считат отговорни за действията си.

Изделието е предназначено да се използва:

• за шлифоване и окончателно обработване на метал, дърво, пластмаси или подобни материали, чрез използване на шлифовъчна подложка с предоставените оформени шлифовъчни листове
• за шаброване и обработване чрез врязване в цветни метали, дърво, пластмаси, гипсокартон и т.н. с помощта на предоставените метални режещи остриета
  — за рязане на отвори в стени за поставяне на електрически ключове или контакти
• за премахване на материал от фуги между керамични плочки

Изделието е предназначено за работа на закрито при сухи, добре осветени и съответно вентилирани условия.

Изделието не е предназначено да се използва върху влажни материали или повърхности.

Не използвайте продукта по начини, различни от посочените.

ПРЕДУПРЕЖДЕНИЕ

Прочетете всички предупреждения забезопасност инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на инструкциите, изброени по-долу, може да доведе до електрически удар, пожар и/или тежки физически травми.

Съхранявайте всички предупреждения и инструкции за бъдещи справки.

• Дръжте електрическия инструмент за изолираните повърхности за хвашане, когато извършвате операция, при която режещият аксесоар може да влезе в контакт със скрити проводници. Режещ аксесоар, който влезе в контакт с проводник, по който тече ток, може да доведе до протичането на ток по неизолираните метални части на електрическия инструмент и да причини токов удар на оператора.
  ■ Винаги носете предпазни очила при използването на машината. Носете противопрахова маска, когато се образува прах.

ПРЕДУПРЕЖДЕНИЕ

Прахът от определени бои, покрития и материали може да причини дразнене или алергични реакции. Прахът от дървесина, напр. дъб, бук, MDF и др., е канцерогене. Само на квалифицирани специалисти трябва да бъде разрешено да използват изделия от материали, съдържащи азбест.

ПРЕДУПРЕЖДЕНИЕ

Продуктът не трябва никога да се включва в захранване, когато сглобявате части, правите настройки, почиствате, извършвате поддръжка или когато не го използвате. Изключването на продукта от захранването ще предотврати случайно стартиране, което би могло да причини сериозни наранявания.

■ Когато работите в стени, тавани или подове, избягвайте засягането на електрически кабели, газови и водни тръби.

ПРЕДУПРЕЖДЕНИЕ

Металните принадлежности ще се нагорецят по време на използване, което може да доведе до изгаряния по кожата, ако бъдат докоснати от оператора. Носете ръкавици, когато сменяте принадлежностите.

Внимавайте, когато оставяте инструмента на пода между операциите, за да предотвратите повреда или нараняване.

■ Не използвайте принадлежности за рязане, които са повредени, напукани или не пасват плътно към изделието.
■ Уверете се, че фиксаторът на превключвателя не е във включено положение, преди да поставите акумулаторната батерия.
Изделието създава вибрации, които движат принадлежността. Възможно е вибрациите да причинят дискомфорт, ако изделието се експлоатира в продължение на дълги периоди от време. Често си правете почивки, особено ако почувствате дискомфорт в ръката, китката или пръстите. Изберете настройка на скоростта, чрез която ефективно ще свършите работата. Прочетете разделите Остатъчните рискове и Намаляване на риска за повече информация относно наранявания, свързани с вибрации.
■ Закрепете работния детайл с устройство за захващане. Незакрепени обработвани детайли могат да причинят сериозно нараняване или щети. Не дръжте материала, който шлифовате, с ръка.
■ Не използвайте шкурка, по-голяма от необходимото. Шкурка, която излиза извън шлифовъчната подложка, може да причини сериозни разкъсвания.
■ Диапазонът на околната температура при работа с инструмента е между 0°C и 40°C.

■ Диапазонът на околната температура при съхранение на инструмента е между 0°C и 40°C.
■ Препоръчителният диапазон на околната температура при зареждане със зарядната система е между 10°C и 38°C.

ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БАТЕРИЯТА

ПРЕДУПРЕЖДЕНИЕ

За да избегнете опасността от пожар, предизвикана от късо съединение, както и нараняванията и повредите на продукта, не потапяйте инструмента, сменяемата акумулаторна батерия или зарядното устройство в течности и се погрижете в уредите и акумулаторните батерии да не попадат течности. Течностите, предизвикващи корозия или провеждащи електричество, като солена вода, определени химикали, избелващи вещества или продукти, съдържащи избелващи вещества, могат да предизвикат късо съединение.

■ Диапазонът на околната температура при използване на батерията е между 0°C и 40°C.
■ Диапазонът на околната температура при съхранение на батерията е между 0°C и 20°C.

Транспортирайте батериите в съответствие с местните и национални постановления и разпоредби.

Спазвайте всички специални изисквания за пакетиране и етикетиране, когато транспортирате батерии чрез трето лице. Уверете се, че батериите не влизат в контакт с други батерии или проводими материали по време на транспортиране, като предпазите откритите конектори с изолация, непроводими капачета или лента. Не транспортирайте батерии, които са спукани или текст. Свържете се със следната компания за допълнителен съвет.

Дори когато продуктът се използва по предназначение, е невъзможно напълно да се ограничи влиянието на определени рискови фактори. Могат да възникнат следните опасности и операторът трябва да обърне особено внимание, за да ги избегне:

■ Наранявания, причинени от прах

• По всяко време носете защитни средства за очите.
  – Носете маски за защита на дихателните пътища, които съдържат филтри, подходящи за материалите, които ще бъдат обработвани. Осигурете подходяща вентилация на работното място.
  – Не употребявайте храни, напитки или цигари в зоната на работа.

■ Наранявания, причинени от шум и вибрации

– Носете антифони

• Не работете с продукта за продължителни периоди от време. Вижте „Намаляване на риска“.
  Съществува риск от токов удар, ако бъдат срязани електрически кабели
• Винаги дръжте изделието за определените дръжки. Не докосвайте режещите остриета и металните части на изделието.

НАМАЛЯВАНЕ НА РИСКА

Известно е, че вибрациите, произвеждани от ръчни инструменти може да предизвикат у някои индивиди заболяване, наречено Синдром на Рейнолд (Raynaud's Syndrome). Симптомите може да включват изтръпване, схващане и изbledняване на пръстите, обикновено се забелязват при излагане на студ. Смята се, че наследствените фактори, излагането на студ и влага, диетите, пушенето и някои работни навици допринасят за развитието на тези симптоми. Могат да се вземат някои мерки, които могат да се предприемат от оператора, за да се намалят ефектите от вибрациите:

■ Поддържайте телесната температура в студено време. Когато работите с продукта, носете ръкавици, за да поддържате ръцете и китките си топли. Според изследвания главният фактор, допринасящ за развитието на Raynaud's Syndrome, е студеното време.
■ Правете упражнения за активизиране на кръвообращението след всеки работен цикъл.
■ Редовно излизайте в почивка. Ограничете излагането на вибрации на ден.

При поява на някой от симптомите на това заболяване, незабавно прекратете употребата на инструмента и посетете лекар.

ПРЕДУПРЕЖДЕНИЕ

Продължителното използване на инструмента може да доведе до наранявания или влошаване. При използване на инструмента за продължителни периоди от време правете чести почивки.

1. LED светлини
2. Фиксиращ винт на циркулярния диск
3. Управление на скоростта
4. Превключвател ПУСКАНЕ/СПИРАНЕ
5. Заключване на превключвателя
6. Ръкохватка, изолирана повърхност за захващане
7. Острие за обработване чрез врязване
8. Острие за рязане наравно
9. Шлифовъчна подложка
10. Шкурка
11. Слот за съхранение на адаптера
12. Адаптер */ **
13. Ключ шестограм
14. Гнездо за батерията

*Съвместимо с аксесоари от BOSCH. BOSCH е регистрирана търговска марка на Robert Bosch GmbH.

**Съвместимо с аксесоари от DREMEL. DREMEL е търговска марка Robert Bosch Tool Corporation.

РАБОТА

Изделието се доставя с допълнителен адаптер за използване с други марки принадлежности за рязане, шаброване и шлифоване. Адаптерът може да бъде преобърнат за използване с желаните марки принадлежности. Не използвайте адаптера с принадлежностите на RYOBI, доставяни с вашия инструмент.

Закрепете със скоба детайли, които могат да се движат, за да избегнете движение по време на дейности по шлифоването или рязане. Не дръжте детайла с ръка. Едно невнимателно приплъзване при експлоатация на изделието може да причини тежка телесна повреда.
■ При обработване чрез врязване в меки материали, като например дърво или гипсокартон с помощта на приспособлението за рязане, постепенно подавайте вибриращото острие към детайла. Не натискайте силно вибриращото острие в материала, който трябва да бъде отрязан. Оставете изделието да свърши работата и се концентрирайте върху това да поддържате изделието и принадлежността за рязане стабилно в позицията, в която искате да направите среза.
Внимавайте много при рязане на цветни метали. Вибриращото режещо острие може да се плъзне преди започване на рязането. Ако е необходимо, пробийте няколко отвора по линията на желания срез, преди да започнете да режете.
- Ако принадлежностите за рязане се заклинят в детайла, изключете изделието и го разединете от електрическото захранване. Ако принадлежността за рязане не може да бъде отстранена лесно, я оставете да се охлади добре, преди да я освободите от изделието. Носете ръкавици и използвайте ръчни инструменти като клещи или гаечен ключ, за да извадите принадлежността за рязане от детайла.

ЗАЩИТА СРЕЩУ СВРЪХТОК

При откриване на наличие на свръхток инструментът ще се изключи автоматично.

Ако инструментът спре да работи, освободете спусъка, а след това го натиснете отново. Инструментът би трябвало отново да заработи.

ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Продуктът не трябва никога да се включва в захранване, когато сглобявате части, правите настройки, почиствате, извършвате поддръжка или когато не го използвате. Изключването на продукта от захранването ще предотврати случайно стартиране, което би могло да причини сериозни наранявания.

- При извършване на сервисни дейности използвайте само оригинални резервни части от производителя. Използването на други части може да ви постави в опасност или да повреди продукта.

ПРЕДУПРЕЖДЕНИЕ

За по-голяма безопасност и надеждност всички ремонти трябва да се извършват от оторизиран сервис на RYOBI.

ОБЩА ИНФОРМАЦИЯ

Избягвайте използването на разтворители при почистването на пластмасовите части. Повечето пластмаси са чувствителни към различни видове разтворители и може да се повредят при използването на такива. Използвайте меки кърпи за отстраняване на замърсявания, въглероден прах и др.

ПРЕДУПРЕЖДЕНИЕ

В никакъв случай не позволявайте пластмасовите части да влизат в контакт със спирачни течности, нефтени продукти, проникващи масла и т.н. Те съдържат химически вещества, които могат да повредят, отслабят или разрушат пластмасата.

Прахът от мазилка и стенна замазка е абразивен и може да предизвика преждевременна повреда на изделието, ако навлезе в зоната на електродвигателя. След използване старателно почиствайте изделието с помощта на четка и вакуум. Внимавайте да не вкарате мръсотия във вентилационните отвори. Избягвайте използването на сгъстен въздух за почистване на изделието, защото прах и песъчинки могат да предизвикат сериозни очни наранявания.

CMA3BAHE

Всички лагери в този продукт за смазани с достатъчно количество висококачествено масло, което трябва да стигне за целия експлоатационен живот на инструмента при нормални работни условия. Затова не е необходимо допълнително смазване.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклиране на суровини, вместо за обезвреждане като отпадък. Машината, допълнителните приспособления и опаковките трябва да бъдат подложени на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

СИМВОЛИ НА ПРОДУКТА

Предупреждение относно безопасността

СЕ съответствие

Скорост на празен ход

V Напрежение

Постоянен ток

EurAsian знак за съответствие

Прочетете инструкциите внимателно, преди да стартирате машината.

Украински знак за съответствие

Дърво - срезове чрез врязване и наравно

Цветен метал - срезове чрез врязване и наравно

Пластмаса - срезове чрез врязване и наравно

Електрическите уреди не трябва да се изхвърлят заедно с битовите отпадъци. Рециклирайте, където има възможност. Обърнете се за съвет по рециклирането към местните власти или разпространителите.

Частите или принадлежностите се продават отделно

Отключване

Ключалка

Скорост, минимална

Следните сигнални думи и техните съответни значения объясняват нивата на опасност, свързани с употребата на този продукт:

ОПАСНОСТ

Указва неминуемо опасна ситуация, която ако не бъде избегната, ще доведе до сериозни наранявания или смърт.

ПРЕДУПРЕЖДЕНИЕ

Указва потенциално опасна ситуация, която ако не бъде избегната, може да доведе до сериозни наранявания или смърт.

ВНИМАНИЕ

Указва потенциално опасна ситуация, която ако не бъде избегната, може да доведе до дребни или средни наранявания.

ВНИМАНИЕ

(Без предупредителен символ за безопасност) Указва ситуация, която може да доведе до имуществени щети.

*Съвместимо с аксесоари от BOSCH. BOSCH е търговска марка Robert Bosch GmbH. **Съвместимо с аксесоари от DREMEL. DREMEL е търговска марка Robert Bosch Tool Corporation.

UK АДАПТЕР ДЛЯ

Посоченото в тези инструкции ниво на вибрациите е измерено в съответствие със стандартизиран в EN 62841 измервателен метод и може да се използва за сравнение на електрически инструменти помежду им. Подходящ е и за временна оценка на вибрационното натоварване. Посоченото ниво на вибрациите представя основните приложения на електрически инструмент. Ако обаче електрическият инструмент се използва с друго предназначение, с различни сменяеми инструменти или при недостатычна техническа поддръжка, нивото на вибрациите може да е различно. Това чувствително може да увеличи вибрационното натоварване по време на целия работен цикъл.

За точната оценка на вибрационното натоварване трябва да се вземат предвид и периодите от време, в които уредът е изключен или работи, но в действителност не се използва. Това чувствително може да намали вибрационното натоварване по време на целия работен цикъл. Определете допълнителни мерки по техника на безопасност в защита на обслужвация работник от въздействието на вибрациите като например: техническа поддръжка на електрическия инструмент и сменяемите инструменти, поддържане на ръцете топли, организация на работния цикъл.

ПОПЕРЕДЖЕННЯ

В допълнение към законоустановените права, произтичащи от покупката, този продукт е обхванат от гаранция, както е изложено по-долу.

1. Гаранционният срок е 24 месяца за клиенти и започва деня на закупуване на продукта. Тази дата трябва да фактура или друго доказателство за покупка. Продуктът е изработен и предназначен само за потребителска и лична употреба. Следователно не се дава гаранция в случай на използване от профессионалисти или с търговска цел.

2. Съществува възможност за удължаване на гаранционния срок за част от диапазона на гаранцията на електрически инструменти (АС/DC) след изтичането на описания тук чрез регистрация на учеб сайта www.ryobitools.eu. В магазините и/или на опаковката или вътре документацията на продукта е показано ясно дали инструментъ отговаря на условията за такова удължаване на гаранционния срок. Крайният потребител трябва да регистрира своите новопридобити инструменти онлайн в рамките на 30 дни от датата на пок Крайният потребител може да се регистрира за удължена гаранция в държавата си на пребиваване, ако е посочена във формула за онлайн регистрация като място, където тази опция е вали Освен това крайните потребители трябва да дадат съгласието си за съхранение на данните, които са задължителни за попълване онлайн, и трябва да приемат общите условия. Полученото потвърждени за регистрация, изпратено по електронна поща, и оригиналната фактура, показаваца датата на покупка, ще служат като доказателство за удължената гаранция.

3. Гаранцията покрива всички дефекти на продукта по време гаранционния срок, които се дължат на проблеми в изработката или материалите към момента на покупката. Гаранцията е ограничена до ремонт и/или замяна и не включва други задължения, включително, но не само, случайни или косвени щети. Гаранцията е ако продуктът е използван неправилно или в противоречи ръководството с инструкции, както и ако е свързан неправилно. Тази гаранция не важи за:

– щети по продукта в резултат на неправилна профилактика

– продукти, които са били изменени или модифицирани

– продукт, при който оригиналните маркировки за идентификация (търговска марка, сериен номер) са изтрити, променени или премахнат

— повреда, причинена от неспазване на ръководството с инструкции

– продукт, за който е направлен опит за ремонт от неквалифициран специалист или без предварително разрешение от Techtronic Industries.

— продукт, свързан към неподходящо електрозахранване (ампераж, волтаж, честота)

– щети, причинени от външни влияния (химични, физични, удари) или чужди вещества

– нормално износване на резервни част

– неподходяща употреба, претоварване на инструмента – използване на неодобрени аксесоари или части

– Аксесоарите за електрическия инструмент са предоставени с инструмента или се купуват отделно. Тези изключения включват, но не само, накрайници за отвертка, свредла, абразивни дискове, шкурка и оstriета, страничен водач

– Компоненти (части и аксесоари), подложени на естествено износване, включително, но не само, комплекти за обслужване и поддръжка, карбонови четки, лагери, патронник, приставка със свредпо SDS или приемно устройство, захранващ кабел, спомагателна ръкохватка, кутия за транспортиране, шлифовъчна пластина, торба за прах, тръба за отвеждане на прах, филцови шайби, шифтове и пружини за винтоверти и др.

1. За обслужване продуктът трябва да се изпрати или занесе оторизиран сервис на RYOBI, посочен за всяка държава в сле списък с адреси на сервиси. В някои държави местният търговец на RYOBI поема отговорността да изпрати продукта до сервисен център на RYOBI. При изпращане на продукт до сервис на RYOBI той трябва да е опакован безопасно без опасно съдържание, напр. бензин, е маркиран с адреса покътеля и придружен от кратко описание на повредата. 5.

2. Ремонтът/замяната по силата на тази гаранция са безплатни. не водят до удължаване или подновяване на гаранционния и Сменените части или инструменти стават наша собственост. В някои държави таксите за доставка или изпращане трябва д платят от подателя. Законоустановените ви права, произтичащи закупуването на инструмента, остават незасегнати 6.

3. Тази гаранция е валидна в Европейската общност, Швейцария, Исландия, Норвегия, Лихтенщайн, Турция и Русия. Извън тези области се свържете с упълномощения търговец на RYOBI, за да се установи дали е приложима друга гаранция.

За да намерите упълномпщен серверен център близо до http://en.ryobitools.eu/header/service-and-support/service-agents.

UK

С настоящето декларираме, че продуктите

18V мулти-инструмент

Марка: RYOBI

Обхват на серийни номера: 46280801000001 - 46280801999999

отговаря на следните директиви на ЕС и хармонизирани стандарти

2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-4:2014

Документацията за RoHS е съставена в съответствие с EN 50581:2012.

Todd Chipner

Главен директор, Качество на доставчици на СРТ и нормативно съответствие и безопасност за Азия

Упълномощено лице за съставяне на техническия файл:

Alexander Krug, Изпълнителен Директор

Techtronic Industries GmbH
