Тип продукту	Занурювальний насос (осушувальний)
Бренд	AL-KO
Модель	SUB 8500 Easy
Належне використання	Відкачування затоплень, спорожнення басейнів або контейнерів, забір води з колодязя чи ями
Придатні рідини	Чиста вода, дощова вода, хлорована вода (басейни), санітарна вода
Непридатні рідини	Питна вода, солона вода, харчові продукти, хімічні речовини, корозійні/займисті/вибухонебезпечі рідини, рідини > 35 °C, піщана або абразивна вода
Тип керування	Автоматичний з регульованим поплавковим вимикачем або безперервна робота в ручному режимі
Термозахист	Так, автоматичне вимкнення при перегріві, повторний запуск після охолодження (15-20 хв)
Безперервна робота	Можлива (спеціальний затискач на кабельному вводі)
Електроживлення	230 В ~ 50 Гц
Необхідний електричний захист	Автоматичний вимикач диференційного струму (ПЗВ) з номінальним струмом витоку < 30 мА
Відповідний подовжувальний кабель	H07RN-F, мінімальний переріз 3 x 1,5 мм², для зовнішнього використання
Максимальна температура рідини	35 °C
Комплект поставки	Насос, змішувальний наконечник, інструкція з експлуатації
Обслуговування	Після використання очистити впускні отвори чистою водою
Зберігання	Злити воду та зберігати в захищеному від морозу місці
Гарантія	Проти дефектів виробництва (ремонт або заміна)
Післяпродажне обслуговування	Звернутися до сервісного центру AL-KO

Часті запитання - SUB 8500 Easy AL-KO

Як ввести в експлуатацію насос SUB 8500 Easy?

Для введення в експлуатацію повністю розмотайте кабель живлення, відрегулюйте поплавковий вимикач на потрібну висоту, занурте насос злегка нахиленим для видалення повітря, потім увімкніть вилку в розетку, захищену ПЗВ < 30 мА.

Що робити, якщо насос не запускається?

Спочатку перевірте електроживлення та запобіжники. Переконайтеся, що поплавковий вимикач не заблокований у нижньому положенні. Якщо спрацював термозахист, зачекайте 15-20 хвилин, поки він охолоне. Якщо робоче колесо заблоковане, очистіть зону всмоктування через задній отвір двигуна.

Як відрегулювати поплавковий вимикач?

Кабель поплавка закріплений на кабельному затискачі. Змінюючи точку затискання, ви змінюєте висоту ввімкнення та вимкнення. Рекомендована довжина вільного кабелю становить приблизно 120 мм. Для безперервної роботи зачепіть кабель у затискач безперервної роботи.

Чи можна використовувати насос для води з басейну?

Так, насос підходить для хлорованої води басейнів. Після використання промийте насос чистою водою для видалення залишків хлору.

Чи може насос працювати безперервно?

Так, модель SUB 8500 Easy має затискач безперервної роботи. Зачепіть кабель поплавкового вимикача в цей затискач, щоб вимкнути автоматичне керування. Увага: стежте за рівнем води, щоб уникнути роботи на суху.

Як очистити насос після використання?

Очистіть впускні отвори (01/8) чистою водою, особливо після відкачування хлорованої води або рідин, що залишають залишки. Перед очищенням завжди від'єднуйте насос.

Яких заходів безпеки слід дотримуватися?

Обов'язково використовуйте пристрій захисного вимкнення (ПЗВ) < 30 мА. Ніколи не допускайте роботи насоса на суху. Не використовуйте його, якщо в воді знаходяться люди. Захищайте електричну вилку від вологи. Повністю розмотайте подовжувальний кабель.

Що робити в разі перегріву?

Термозахист автоматично вимикає насос. Дайте йому охолонути приблизно 15-20 хвилин. Після цього насос знову запуститься автоматично. Якщо проблема не зникає, перевірте, чи температура рідини не перевищує 35 °C.

Як зберігати насос взимку?

У разі ризику замерзання повністю злийте воду з насоса та шлангів. Зберігайте його в захищеному від морозу місці.

Який подовжувальний кабель використовувати?

Використовуйте подовжувач типу H07RN-F, мінімальний переріз 3 x 1,5 мм², призначений для зовнішнього використання. Повністю розмотайте кабель, щоб уникнути перегріву.

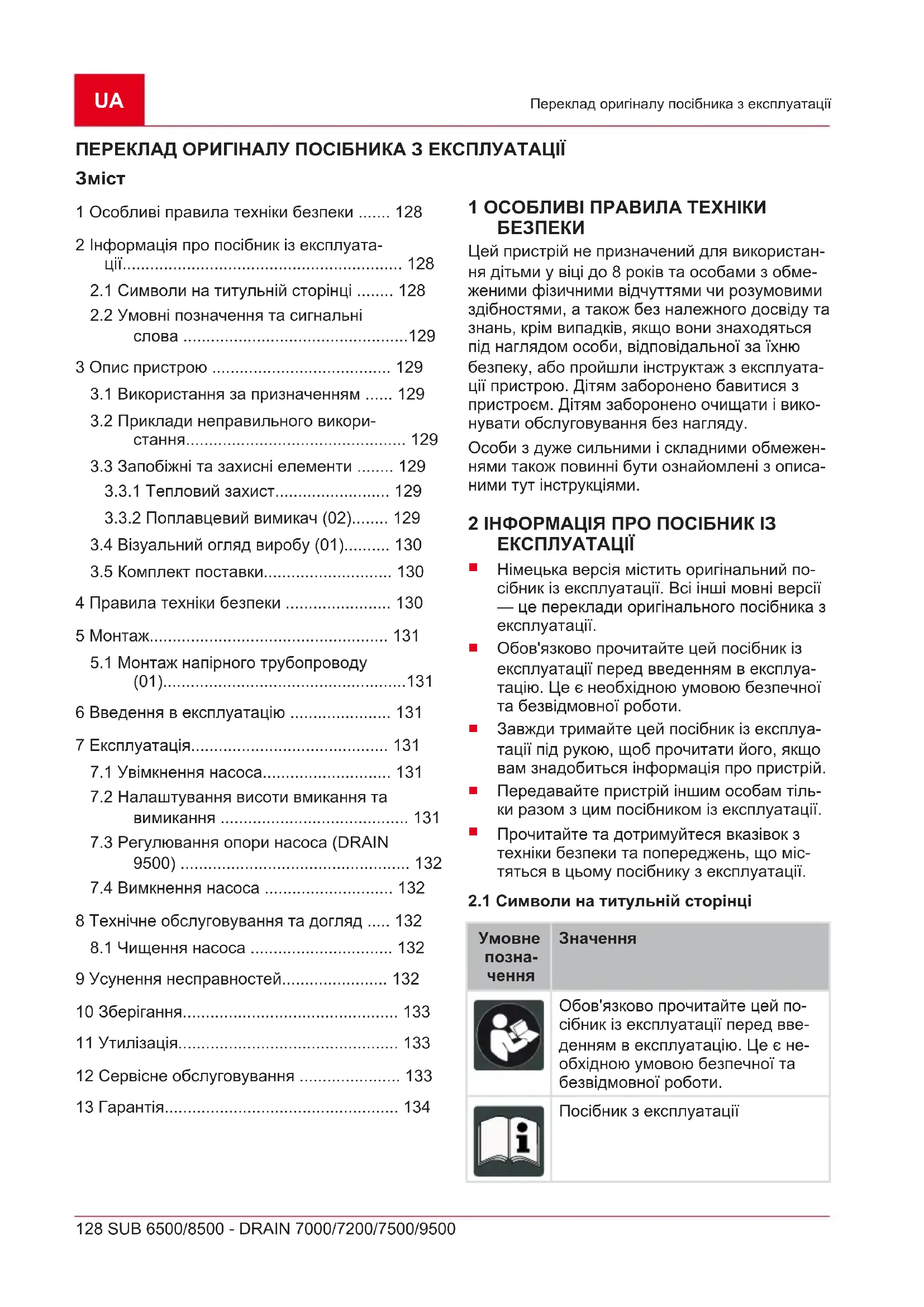

ПОСІБНИК КОРИСТУВАЧА SUB 8500 Easy AL-KO

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

Зміст

1 Особливі правила техніки безпеки ..... 128

2 Інформація про посібник із експлуата- ції..... 128

2.1 Символи на титульній сторінці ..... 128

2.2 Умовні позначення та сигнальні слова ....129

3 Опис пристрою 129

3.1 Використання за призначенням ..... 129

3.2 Приклади неправильного використання.... 129

3.3 Запобіжні та захисні елементи ..... 129

3.3.1 Тепловий захист.... 129

3.3.2 Поплавцевий вимикач (02)...... 129

3.4 Візуальний огляд виробу (01)...... 130

4 Правила техніки безпеки 130

5 Монтаж.... 131

5.1 Монтаж напірного трубопроводу (01)....131

6 Введення в експлуатацію 131

7 Експлуатація.... 131

7.1 Увімкнення насоса.... 131

7.2 Налаштування висоти вмикання та вимикання .... 131

7.3 Регулювання опори насоса (DRAIN 9500) 132

7.4 Вимкнення насоса 132

8 Технічне обслуговування та догляд ..... 132

8.1 Чищення насоса 132

9 Усунення несправностей.... 132

10 Зберігання.... 133

11 Утилізація.... 133

12 Сервісне обслуговування 133

13 Гарантія.... 134

1 ОСОБЛИВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Цей пристрій не призначений для використання дітьми у віці до 8 років та особами з обмеженими фізичними відчуттями чи розумовими здібностями, а також без належного досвіду та знань, крім випадків, якщо вони знаходяться під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж з експлуатації пристрою. Дітям заборонено бавитися з пристроєм. Дітям заборонено очищати і виконувати обслуговування без нагляду.

Особи з дуже сильними і складними обмеженнями також повинні бути ознайомлені з описаними тут інструкціями.

2 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Обов'язково прочитайте цей посібник із експлуатації перед введенням в експлуатацію. Це є необхідною умовою безпечної та безвідмовної роботи.
Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
■ Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

2.1 Символи на титульній сторінці

Умовне позна- чення

Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Посібник з експлуатації

Умовне позна- чення

Значення

Стежте за тим, щоб не пошкодити або не розірвати мережевий кабель, щоб уникнути ураження електричним струмом!

2.2 Умовні позначення та сигнальні слова

⚠️ НЕБЕЗПЕКА! Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

⚠ ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

⚠ ОБЕРЕЖНО! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та середньої тяжкості.

УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМИТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи.

3 ОПИС ПРИСТРОЮ

У цьому посібнику з експлуатації описано різні моделі насосів із бензиновим двигуном. Визначте модель за фірмовою табличкою.

3.1 Використання за призначенням

Насос призначений для приватного використання в будинку та саду. Його можна експлуатувати тільки за призначенням згідно з технічними даними.

Насос призначений для:

• осушування в разі затоплення;
  заповнювання та висмоктування води з ємностей (наприклад, басейни для плавання);
  ■ забору води з криниць та шахт;
  осушування дренажів та поглинальних колодязів (тільки з насосом DRAIN).

Насос призначений тільки для подавання таких рідин:

• чиста вода, дощова вода;
  хлорована вода (для басейнів);

технічна вода;
брудна вода із вмістом завислих речовин макс. 5 % та розміром часточок макс.
30 мм у діаметрі (тільки з насосом DRAIN).

Будь-яке інше використання вважається використанням не за призначенням.

3.2 Приклади неправильного використання

Насос заборонено використовувати в режимі постійної роботи. Він не призначений для подавання таких речовин:

питна вода;
солона вода;
■ продукти харчування;
■ агресивні середовища, хімікати;
- їдкі, горючі, вибухові або газоподібні рідини;
■ рідини з температурою понад 35 °C;
вода з піском і чистильні рідини (тільки з насосом SUB).

3.3 Запобіжні та захисні елементи

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

■ Несправні запобіжні та захисні елементи слід відремонтувати.
У жодному разі не виводьте з ладу запобіжні та захисні елементи.

3.3.1 Тепловий захист

Насос оснащено термічним вимикачем, який вимикає двигун у разі перегрівання. Після фази охолодження протягом прибл. 15 – 20 хвилин насос знову самостійно вмикається.

Експлуатуйте насос лише в тому випадку, коли він повністю занурений.

3.3.2 Поплавцевий вимикач (02)

Насос автоматично вмикається (02/a) за допомогою поплавцевого вимикача в разі досягнення певного рівня води (висоти вмикання). В разі зниження рівня води до висоти вимикання він вимикається (02/b). Поплавцевий вимикач повинен мати можливість вільно переміщатися по поверхні води.

3.4 Візуальний огляд виробу (01)

Номер	компонента
1 Ручка
2 Комбінований ніпель
3 Вихід з насоса
4 З'єднувальний кут*
5 Поплавцевий вимикач
6 Мережевий кабель
7 Корпус насоса
8 Усмоктувальний отвір
9 Регульована опора насоса**
10 Затискач для кабелю
11 Затискач для експлуатації в безперевному режимі***

* Тільки SUB 6500 / DRAIN 7000/7200/7500
** Тільки DRAIN 9500
*** Тільки SUB 8500 / DRAIN 9500

SUB 6500 / DRAIN 7000/7200/7500: насос по-стачається готовим до експлуатації разом із комбінованим ніпелем, з'єднувальний кутом і посібником із експлуатації.

SUB 8500 / DRAIN 9500: насос постачається готовим до експлуатації разом із комбінованим ніпелем і посібником із експлуатації.

4 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

⚠️ НЕБЕЗПЕКА! Небезпека під час дотику до струмопровідних деталей! Несправність насоса або подовжувального кабелю може призвести до серйозних травм!

Негайно від'єднайте штекер від електричної мережі.
Підключайте пристрій через автоматичний запобіжний вимикач із номінальним стру- мом пошкодження < 30 мА.

ОБЕРЕЖНО! Небезпека травмування через гарячу воду! У разі тривалої експлуатації (> 10 хв.) із закритою напірною стороною вода у насосі може дуже нагрітися та неконтрольовано витікати!

Від'єднайте насос від електромережі та дайте насосу та воді охолонути.
Перевірте рівень води на усмоктувальній стороні.
■ Перевірте герметичність ліній.
Перевірте встановлення всмоктувальної та напірної лінії.
Експлуатуйте насос знову тільки після усунення всіх несправностей!

У жодному разі не підіймайте насос вище мережевого кабелю, не транспортуйте та не закріплюйте його. У жодному разі не витягайте мережевий штекер із розетки за мережевий кабель.
■ Самовільні модифікації або перебудови насоса заборонено. Доручайте виконання ремонту тільки нашій сервісній службі.
Під час роботи з пристроєм підключайте вставляйте штекер. Захищайте мережевий штекер від вологи.
Використовуйте насос та подовжувальний кабель лише у бездоганному технічному стані. Пошкоджені прилади забороняється експлуатувати.
- Тримайте насос на безпечній відстані від тварин або вимкніть його в разі наближення тварин.

Електрична безпека

Коли в басейні або садовому ставку знаходяться люди, насос не має працювати.
Домашня мережева напруга повинна збіга- тися з даними для мережевої напруги в технічній документації. Не використовуйте будь-яку іншу напругу живлення.
Прилад дозволяється використовувати тільки на електричних пристосуваннях згідно DIN/VDE 0100, частина 737, 738 та 702. Для забезпечення захисту потрібно встановити лінійний захисний автомат 10 А.
Використовуйте тільки подовжувальні кабелі, призначені для використання поза приміщеннями — мінімальний поперечний переріз 3 x 1,5 мм², класу H07RN-F відповідно до стандарту DIN 57282/57245 з бризкозахисним штепсельним роз'ємом.

Кабельні барабани повинні бути повністю розмотані.

■ Перед кожним введенням в експлуатацію перевіряйте стан подовжувальних кабелів.

5 МОНТАЖ

5.1 Монтаж напірного трубопроводу (01)

i ПРИМИТКА Комбінований ніпель можна обрізати відповідно до вибраного патрубка для підключення шланга. Використовуйте шланг максимально можливого діаметру.

1. SUB 6500 / DRAIN 7000/7200/7500: прикрутіть з'єднувальний кут (01/4) до виходу з насоса (01/3). Прикрутіть комбінований ніпель (01/2) до з'єднувального кута.
2. SUB 8500 / DRAIN 9500: прикрутіть комбі- нований ніпель (01/2) до виходу з насоса (01/3).
3. Закріпіть шланг на комбінованому ніпелі.
4. Закріпіть мережевий кабель (01/6) на напірному трубопроводі за допомогою затискачів для кабелю.
5. Повністю розмотайте мережевий кабель.
6. Вставте роз'єм живлення в розетку.

6 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

УВАГА! Небезпека затоплення! У разі неправильної роботи насоса вода може протікати і викликати подальше пошкодження в результаті затоплення.

За допомогою відповідних заходів необхідно усунути появу повторних пошкоджень, що виникають у насосі через затоплення відсіків.

УВАГА! Небезпека пошкодження обладнання! Якщо напірні трубопроводи неповністю спорожнені, насос працює насухо, і це може викликати пошкодження насоса.

Перед повторним введенням в експлуатацію після вилучення місця його використання переконайтеся, що напірний трубопровід повністю випорожнений.
Експлуатуйте насос, підвішеним на тросі, або переконайтеся, що насос знаходиться в безпечному положенні (у вертикальному або горизонтальному положенні).
Експлуатуйте насос лише в тому випадку, коли він повністю занурений.

Слідкуйте за достатньою відстанню насоса до грунту.
■ Насос ніколи не повинен працювати із закритим напірним трубопроводом.
У разі експлуатації в шахтах завжди звертайте увагу на відповідні розміри.
Завжди накривайте шахти, щоб на них можна було безпечно наступати зверху.

7 ЕКСПЛУАТАЦІЯ

7.1 Увімкнення насоса

УВАГА! Небезпека пошкодження обладнання! Насос не повинен усмоктувати тверді частки. Пісок та інші речовини з абразивними властивостями у рідині, яка подається, псують насос.

■ Стежте за тим, щоб в рідину не потрапили тверді частинки.

ПРИМІТКА У разі встановлення насоса на глиняний, піщаний або кам'янистий ґрунт використовуйте відповідну пластину для надійного встановлення насоса.

1. Повністю розмотайте мережевий кабель (01/6).
2. Переконайтеся в тому, що електричні штекерні з'єднання розміщені в області, безпечній від затоплень.
3. Встановіть висоту вмикання та вимикання (див. розділ 7.2 "Налаштування висоти вмикання та вимикання", сторінка 131).
4. Тільки DRAIN 9500: встановіть регульовану опору насоса (див. розділ 7.3 "Регулювання опори насоса (DRAIN 9500)", сторінка 132).
5. Повільно занурте насос у рідину. Тримайте заглибний насос під невеликим нахилом, щоб мати змогу видалити повітря, що може потрапити в насос.
6. Вставте роз'єм живлення в розетку.

7.2 Налаштування висоти вмикання та вимикання

Кабель поплавцевого вимикача (03/2) кріпиться на затискачі для кабелю (03/1). Шляхом зміни позиції затискання можна індивідуально налаштувати точки спрацьовування поплавцевого вимикача. Рекомендована довжина кабелю поплавцевого вимикача — прибл. 120 мм.

Тільки SUB 8500/DRAIN 9500: Для експлуатації в безперервному режим кабель поплавце-

вого вимикача (03/2) можна під'єднати до кле- ми для експлуатації в безперервному режимі (03/3).

УВАГА! Небезпека пошкодження облад-

нання! У разі відкачування є небезпека запуску насоса насухо та пошкодження обладнання через це.

Постійно слідкуйте за насосом під час висмоктування до залишкового рівня води та не допускайте роботи насоса насухо.
У разі досягнення залишкового рівня води вимкніть насос, витягнувши мережевий штекер.

ПРИМІТКА Якщо рівень води нижче за- лишкового рівня води, насос усмоктує повітря. У цьому випадку в разі зростання рівня води та перед наступною експлуатацією треба ви- далити повітря з насоса.

7.3 Регулювання опори насоса (DRAIN 9500)

Розмір усмоктувальних отворів (01/8) можна зменшити за допомогою регульованої опори насоса (04/1). Це означає, що в процесі відка-чування вони стають меншого розміру, більші часточки не засмоктуються, а об'єм рідини, що відкачується, зменшується.

■ Поверніть регульовану опору насоса проти годинникової стрілки (04/а), щоб зменшити розмір усмоктувальних отворів.
Поверніть регульовану опору насоса за годинниковою стрілкою (04/b), щоб збільшити розмір усмоктувальних отворів.

7.4 Вимкнення насоса

1. Витягнути мережевий штекер із розетки.

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

8.1 Чищення насоса

ПРИМИТКА Після подавання хлорованої води до плавального басейну чи рідин, що залишають після себе осад, слід промити насос чистою водою.

1. При необхідності промийте усмоктувальні отвори (01/8) чистою водою.

9 УСУНЕННЯ НЕСПРАВНОСТЕЙ

⚠️ НЕБЕЗПЕКА! Небезпека ураження е- лектричним струмом! Перед будь-якими ро- ботами з усунення несправностей виймайте з розетки мережевий кабель.

Перед здійсненням будь-яких робіт з усу- нення неполадок завжди витягуйте штекер із мережі живлення.
Неполадки в електричних приладах має усувати кваліфікованих електрик.

ПРИМІТКА У разі виникнення неполадок, які ви не можете усунути самостійно, зверніться до нашого сервісного центру.

Несправність	Можлива причина	Усунення не-справностей
Двигун не працює.	Робоче коле-со заблоковано.	Видаліть бруд у зоні всмоктування. Здійсніть чищення через отвір за корпусом двигуна за допомогою відповідного інструмента.
	Спрацював термічний вимикач.	Зачекайте, доки термічний вимикач зновуввімкне насос. Слідкуйте за максимальною температурою подаваного се-редовища. По-трібно переві-рити насос.
	Мережева напруга відсутня.	Доручіть електрикові переві-рити лінію електропоста-чання.
	Поплавце-вий вимикач не вмикається під час підвищення рівня води.	Надішліть насос до сервіс-ного центру AL-KO.
Насос працює, але не подає рідину.	Повітря в корпусі насоса.	Видалити пові-тря, нахиливши насос.
	Закупорка під час усмоктування.	Видаліть бруд у зоні всмоктування.
	Напірний трубопровід закритий.	Відкрити напірний трубопровід.
	Напірний шланг зігну-тий.	Розправте напірний шланг.
Об'єм подаваної рідини надто ма-лий	Діаметр шланга над-то малий.	Використовуйте напірний шланг із більшим діаметром.
	Закупорка під час усмоктування.	Видаліть бруд у зоні всмоктування.
	Висота подавання надто велика.	Зважайте на висоту подавання, див. технічні характеристики!

10 ЗБЕРІГАННЯ

ПРИМІТКА При ймовірності замороження необхідно повністю злити воду та передислокувати насос в місце захищене від надмірно низької температури.

11 УТИЛІЗАЦІЯ

Електронні та електричні пристрої не на- лежать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Упаковка, прилад і приладдя виготовлені з придатних для переробки матеріалів і підлягають відповідній утилізації.

12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts

13 ГАРАНТИЯ

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
■ Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
Самовільна зміна технічних характеристик
Використання не за призначенням

Гарантія не поширюється на:

■ Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.
