SUB 8500 Easy - čerpadlo AL-KO - Bezplatný návod na obsluhu

Typ produktu	Ponorné čerpadlo (výpustné)
Značka	AL-KO
Model	SUB 8500 Easy
Správne použitie	Odvod záplav, vyprázdnenie bazénov alebo kontajnerov, odber vody zo studne alebo jamy
Vhodné kvapaliny	Čistá voda, dažďová voda, chlórovaná voda (bazény), sanitárna voda
Nevhodné kvapaliny	Pitná voda, slaná voda, potraviny, chemické látky, korozívne/horľavé/výbušné kvapaliny, kvapaliny > 35 °C, piesočnatá alebo abrazívna voda
Typ ovládania	Automatické s nastaviteľným plavákovým spínačom, alebo nepretržitá prevádzka v manuálnom režime
Tepelná ochrana	Áno, automatické vypnutie pri prehriatí, opätovné spustenie po ochladení (15-20 min)
Nepretržitá prevádzka	Možné (špeciálna svorka na príchytke kábla)
Elektrické napájanie	230 V ~ 50 Hz
Požadovaná elektrická ochrana	Prúdový chránič (FI) s menovitým unikajúcim prúdom < 30 mA
Vhodný predlžovací kábel	H07RN-F, minimálny prierez 3 x 1,5 mm², vonkajšie použitie
Maximálna teplota kvapaliny	35 °C
Obsah dodávky	Čerpadlo, zmiešavací nástavec, návod na použitie
Údržba	Po použití vyčistite sacie štrbiny čistou vodou
Skladovanie	Vyprázdnite a uskladnite mimo mrazu
Záruka	Proti výrobným chybám (oprava alebo výmena)
Popredajný servis	Kontaktujte servisné stredisko AL-KO

Často kladené otázky - SUB 8500 Easy AL-KO

Ako uviesť do prevádzky čerpadlo SUB 8500 Easy?

Na uvedenie do prevádzky úplne odviňte napájací kábel, nastavte plavákový spínač do požadovanej výšky, ponorte čerpadlo mierne naklonené, aby ste odvzdušnili, potom zapojte zástrčku do zásuvky chránenej prúdovým chráničom FI < 30 mA.

Čo robiť, ak čerpadlo nenaštartuje?

Najskôr skontrolujte elektrické napájanie a poistky. Uistite sa, že plavákový spínač nie je zablokovaný v spodnej polohe. Ak sa aktivovala tepelná ochrana, počkajte 15-20 minút, kým vychladne. Ak je koleso zablokované, vyčistite saciu oblasť cez zadný otvor motora.

Ako nastaviť plavákový spínač?

Kábel plaváka je upevnený na príchytke kábla. Posunutím bodu upnutia zmeníte výšky spustenia a zastavenia. Odporúčaná dĺžka voľného kábla je približne 120 mm. Pre nepretržitú prevádzku zaveste kábel do svorky nepretržitej prevádzky.

Môžem použiť čerpadlo na bazénovú vodu?

Áno, čerpadlo je vhodné pre chlórovanú vodu z bazénov. Po použití opláchnite čerpadlo čistou vodou, aby ste odstránili zvyšky chlóru.

Môže čerpadlo pracovať nepretržite?

Áno, model SUB 8500 Easy má svorku nepretržitej prevádzky. Zaveste kábel plavákového spínača do tejto svorky, aby ste deaktivovali automatické ovládanie. Pozor: sledujte hladinu vody, aby ste predišli behu nasucho.

Ako vyčistiť čerpadlo po použití?

Vyčistite sacie štrbiny (01/8) čistou vodou, najmä po čerpaní chlórovanej vody alebo kvapalín zanechávajúcich zvyšky. Pred čistením vždy odpojte čerpadlo.

Aké bezpečnostné opatrenia treba dodržiavať?

Povinne používajte prúdový chránič (FI) < 30 mA. Nikdy nenechávajte čerpadlo bežať nasucho. Nepoužívajte ho, ak sa vo vode nachádzajú osoby. Chráňte elektrickú zástrčku pred vlhkosťou. Úplne odviňte predlžovací kábel.

Čo robiť pri prehriatí?

Tepelná ochrana automaticky zastaví čerpadlo. Nechajte vychladnúť približne 15 až 20 minút. Čerpadlo sa potom automaticky reštartuje. Ak problém pretrváva, skontrolujte, či teplota kvapaliny nepresahuje 35 °C.

Ako skladovať čerpadlo v zime?

V prípade rizika mrazu úplne vyprázdnite čerpadlo a hadice. Uskladnite ho na mieste chránenom pred mrazom.

Aký predlžovací kábel použiť?

Použite predlžovací kábel typu H07RN-F, minimálny prierez 3 x 1,5 mm², určený na vonkajšie použitie. Úplne odviňte kábel, aby ste predišli prehriatiu.

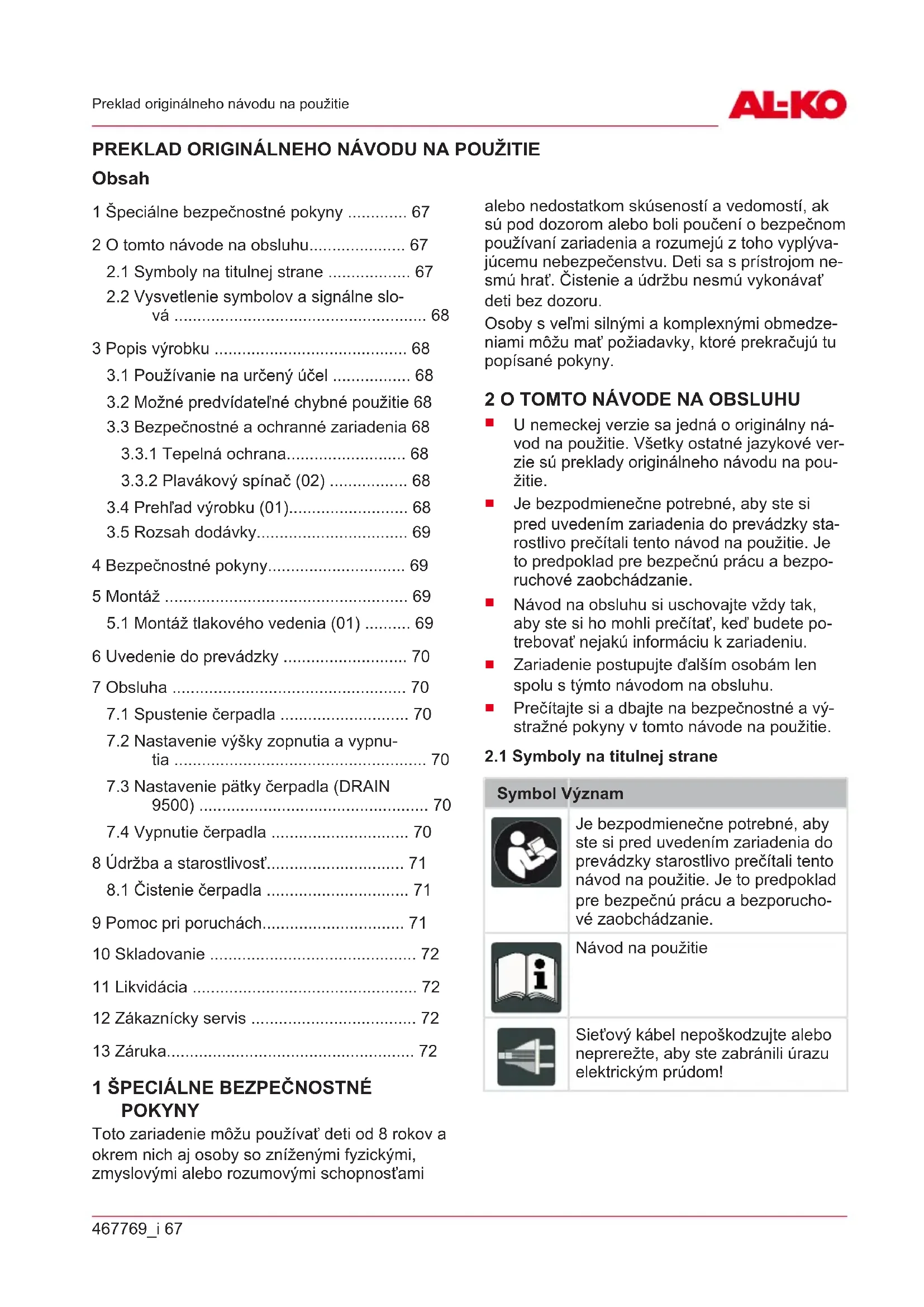

NÁVOD NA OBSLUHU SUB 8500 Easy AL-KO

1 Špeciálne bezpečnostné pokyny ...... 67

2 O tomto návode na obsluhu.... 67

2.1 Symboly na titulnej strane 67

2.2 Vysvetlenie symbolov a signálne slo- vá 68

3 Popis výrobku 68

3.1 Používanie na určený účel 68

3.2 Možné predvídateľné chybné použitie 68

3.3 Bezpečnostné a ochranné zariadenia 68

3.3.1 Tepelná ochrana.... 68

5.1 Montáž tlakového vedenia (01) ..... 69

6 Uvedenie do prevádzky 70

7 Obsluha 70

7.2 Nastavenie výšky zopnutia a vypnutia 70

12 Zákaznícky servis 72

13 Záruka.... 72

1 ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY

Toto zariadenie môžu používať deti od 8 rokov a okrem nich aj osoby so zníženými fyzickými, zmyslovými alebo rozumovými schopnosťami

alebo nedostatkom skúseností a vedomostí, ak sú pod dozorom alebo boli poučení o bezpečnom používaní zariadenia a rozumejú z toho vyplývajúcemu nebezpečenstvu. Deti sa s prístrojom nesmú hrat'. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Osoby s veľmi silnými a komplexnými obmedzeniami môžu mať požiadavky, ktoré prekračujú tu popísané pokyny.

2 O TOMTO NÁVODE NA OBSLUHU

U nemeckej verzie sa jedná o originálny návod na použitie. Všetky ostatné jazykové verzie sú preklady originálneho návodu na použitie.
Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádzky starostlivo prečítali tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezporuchové zaobchádzanie.
Návod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečítat, keď budete potrebovať nejakú informáciu k zariadeniu.
Zariadenie postupujte d'alším osobám len spolu s týmto návodom na obsluhu.
■ Prečítajte si a dbajte na bezpečnostné a výstražné pokyny v tomto návode na použitie.

2.1 Symboly na titulnej strane

Symbol Význam

Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádzky starostlivo prečítali tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezporuchové zaobchádzanie.

Návod na použitie

2.2 Vysvetlenie symbolov a signálne slová

⚠ NEBEZPEČENSTVO! Upozornenie na bezprostredne hroziacu nebezpečnú situáciu, ktorá má – v prípade, že sa jej nepredíde – za následok smrt alebo t'ažké zranenie.

⚠️ VAROVANIE! Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mat’ – v prípade, že sa jej nepredíde – za následok smrt alebo t’ažké zranenie.

⚠ POZOR! Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok l'ahké alebo stredne t'ažké zranenie.

POZOR! Upozornenie na situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok vecné škody.

H UPOZORNENIE Špeciálne pokyny pre lepšiu zrozumitel'nosť a zaobchádzanie.

3 POPIS VÝROBKU

V tomto návode na prevádzku sú popisované rôzne modely čerpadiel. Svoj model identifikujte podľa výrobného štítku.

3.1 Používanie na určený účel

Čerpadlo je určené pre súkromné používanie do- ma a na záhrade. Smie byť prevádzkované len v rámci obmedzení použitia podľa technických údajov.

■ odvodňovanie pri zatopení,
■ prečerpávanie a vyčerpávanie nádrží (napr. plaveckých bazénov),
■ čerpanie vody zo studní a šachiet,
■ odvodnenie drenáží a priesakových kanálov (len v prípade čerpadla DRAIN).

Čerpadlo je vhodné výhradne na čerpanie nasledujúcich kvapalín:

■ čistá voda, dažďová voda,
■ chlórovaná voda (napr. plavecké bazény),
- úžitková voda,
znečistená voda s max. 5 %-ným obsahom disperzných látok a veľkost’ou zrna max. 30 mm (len v prípade čerpadla DRAIN).

Iné alebo rozsiahlejšie používanie platí za v rozpore s určeným účelom.

3.2 Možné predvídateľné chybné použitie

Čerpadlo sa nesmie používať v trvalej prevádzke. Nie je vhodné na čerpanie:

pitnej vody,
■ slanej vody,
potravín,
■ agresívnych médií, chemikálií,
■ leptavých, horľavých, výbušných alebo plyných kvapalín,
kvapalín s teplotou vyššou ako 35 °C,
■ vody s obsahom piesku a abrazívnych kva-palín (len v prípade čerpadla SUB).

3.3 Bezpečnostné a ochranné zariadenia

VAROVANIE! Nebezpečenstvo zranenia.

Chybné a mimo prevádzku uvedené bezpečnostné a ochranné zariadenia môžu viest' k vážnym zraneniam.

• Nechajte chybné bezpečnostné a ochranné zariadenia opravit'.
  ■ Tieto bezpečnostné a ochranné zariadenia nikdy neodstavujte mimo prevádzku.

3.3.1 Tepelná ochrana

Čerpadlo je vybavené spínačom pre tepelnú ochranu, ktorý pri prehriatí vypne motor. Po vychladnutí sa v priebehu cca 15 - 20 minút čerpadlo opät automaticky zapne.

Čerpadlo prevádzkujte len, ak je úplne ponorené.

Plavákový spínač automaticky zapne (02/a) čerpadlo pri dosiahnutí určitej hladiny vody (výška zapnutia), a po klesnutí tejto hladiny na výšku vypnutia ho opát' vypne (02/b). Musí byt' pritom zabezpečený vol'ný pohyb plavákového spínača na hladine vody.

Č. Konštrukčná časť

1 Rukovät'

2 Kombinovaná vsuvka

3 Výstup čerpadla

4 Uhlová prípojka*

5 Plavákový spínač

6 Sietový kábel

7 Skriňa čerpadla

Č. Konštrukčná čast'

8 Sacie drážky

11 Svorka pre nepretržitú prevádzku***

* len SUB 6500 / DRAIN 7000/7200/7500

**len DRAIN 9500

*** len SUB 8500 / DRAIN 9500

3.5 Rozsah dodávky

SUB 6500 / DRAIN 7000/7200/7500: Čerpadlo sa dodáva pripravené na prevádzku s kombinovanou vsuvkou, uhlovou prípojkou a návodom na obsluhu.

SUB 8500 / DRAIN 9500: Čerpadlo sa dodáva pripravené na prevádzku s kombinovanou vsuvkou a návodom na obsluhu.

4 BEZPEČNOSTNÉ POKYNY

⚠️ NEBEZPEČENSTVO! Nebezpečenstvo pri dotyku dielov vedúcich napätie! Chyba na čerpadle alebo predlžovacom kábli môže viest'k vážnym zraneniam!

Zástrčku okamžite vytiahnite zo zásuvky elektrickej siete.

Prístroj pripojte cez ochranný spínač FI s menovitým chybovým prúdom < 30 mA.

⚠️ POZOR! Nebezpečenstvo poranenia horúcou vodou! Pri dlhšej prevádzke proti uzatvorenej tlakovej časti (> 10 min) sa voda môže v čerpadle silno zahriat a nekontrolovatel'ne uniknút!

■ Skontrolujte stav vodnej hladiny na strane nasávania.

■ Skontrolujte osadenie sacieho a tlakového vedenia.

Čerpadlo uvedte do prevádzky opät' až po odstránení všetkých nedostatkov!

Sietový kábel nikdy nepoužívajte na dvíhanie, prenášanie alebo upevnenie čerpadla. Sietový kábel nepoužívajte na vytiahnutie sietovej zástrčky zo zásuvky.

Zmeny vykonávané svojpomocne alebo pre-stavby sú na čerpadle zakázané. Opravy smie vykonávať len náš zákaznícky servis.

Čerpadlo a predlžovací kábel používajte len v technicky bezchybnom stave. Poškodené prístroje nesmú byť prevádzkované.

Zachovávajte bezpečnú vzdialenost' od zvierat, resp. čerpadlo vypnite, ak sú v blízkosti zvieratá.

Bezpečnost' elektrických súčastí

Ked' sa v bazéne alebo záhradnom jazierku nachádzajú osoby, čerpadlo sa nesmie prevádzkovat'.

Domáce siet'ové napätie musí súhlasit's údajmi o siet'ovom napätí v technických údajoch, nepoužívajte iné napájacie napätie.

Prístroj smie byť prevádzkovaný len s elektrickým zariadením podľa normy DIN/VDE 0100, oddiel 737, 738 a 702. Na zabezpečenie je potrebné nainštalovať výkonový vypínač 10 A.

Používajte len také predlžovacie káble, ktoré sú určené na vonkajšie použitie – minimálny prierez 3 x 1,5 mm ^2 , kvalita H07RN-F podľa normy DIN 57282/57245 so zásuvkou chránenou proti striekajúcej vode. Káblový bubon vždy úplne odvinút.

5.1 Montáž tlakového vedenia (01)

i UPOZORNENIE Kombinovanú vsuvku je možné prispôsobit' zodpovedajúcim spôsobom zvolenej hadicovej prípojke. Použite najväčší možný priemer hadice.

1. SUB 6500 / DRAIN 7000/7200/7500: Na výstup čerpadla (01/3) naskrutkujte uhlovú prípojku (01/4). Na uhlovú prípojku naskrutkujte kombinovanú vsuvku (01/2).

2. SUB 8500 / DRAIN 9500: Na výstup čerpadla (01/3) naskrutkujte kombinovanú vsuvku (01/2).

3. Na kombinovanú vsuvku upevnite hadicu.

4. Sieťový kábel (01/6) pripevnite na tlakové vedenie pomocou st'ahovacích pások.

5. Sietový kábel úplne odviňte.

6. Do zásuvky elektrickej siete zasuňte zástrčku pripojovacieho kábla.

6 UVEDENIE DO PREVÁDZKY

POZOR! Nebezpečenstvo zaplavenia! V prípade porúch čerpadla môže unikať voda a spôsobit' následné škody zaplavením.

POZOR! Nebezpečenstvo poškodenia prístroja! V prípade úplne nevypustených tlakových vedení sa čerpadlo neodvzdušní samé a môže dôjst' k poškodeniu čerpadla.

• Pri opätovnom uvedení do prevádzky po vybratí zo šachty dbajte na to, aby bolo tlakové vedenie úplne vypustené.
  Čerpadlo prevádzkujte zavesené na lane alebo dbajte na bezpečnú polohu čerpadla (stojatá alebo horizontálne ležatá poloha).
  Čerpadlo prevádzkujte len, ak je čerpadlo úplne ponorené.
  ■ Dodržujte dostačujúcu vzdialenost' k podklađu.
  Čerpadlo nikdy nenechávajte bežat's uzavretým tlakovým vedením.
  ■ U šachiet vždy dávajte pozor na dostatočné rozmery.
  Šachty vždy odkrývajte stabilne rozkročení.

7 OBSLUHA

POZOR! Nebezpečenstvo poškodenia prístroja! Čerpadlo nesmie nikdy nasávať pevné telesá. Piesok a d'alšie brúsne látky v prepravovanom médiu ničia čerpadlo.

UPOZORNENIE U kalného, piesčitého alebo kamenitého podkladu použite vhodnú dosku pre bezpečnú stabilitu čerpadla.

1. Sietový kábel (01/6) úplne odviňte.
2. Zaistite, aby elektrické zástrčky boli umiestnené v zóne bez rizika zaplavenia.
3. Nastavte výšku zapnutia a vypnutia (pozri Kapitola 7.2 "Nastavenie výšky zopnutia a vypnutia", strana 70).

4. Len DRAIN 9500: Nastavte výšku nastavitelnej pätky čerpadla (pozri Kapitola 7.3 "Nastavenie pätky čerpadla (DRAIN 9500)", strana 70).

5. Čerpadlo pomaly ponorte do čerpaného média. Ponorné čerpadlo pritom držte mierne šikmo, aby mohol prípadný uzavretý vzduch uniknút'.

6. Do zásuvky elektrickej siete zasuňte zástrčku pripojovacieho kábla.

7.2 Nastavenie výšky zopnutia a vypnutia

Kábel plavákového spínača (03/2) pripevnite do káblovej svorky (03/1). Zmenou polohy upevnenia môžete nastavit' spínacie polohy plavákového spínača podl'a potreby. Odporúčaná dĺžka kábla plavákového spínača je cca 120 mm.

Len SUB 8500/ DRAIN 9500: Za účelom nepretržitej prevádzky môže byť kábel plavákového spínača (03/2) zavesený do káblovej svorky pre nepretržitú prevádzku (03/3).

POZOR! Nebezpečenstvo poškodenia prístroja! Pri odčerpávaní existuje nebezpečenstvo, že čerpadlo beží na sucho a tým dochádza k poškodeniu prístroja.

i UPOZORNENIE Ak dosiahne hladina zvyškovej vody nízkej úrovne, začne čerpadlo nasávať vzduch. V tomto prípade je nutné čerpadlo pri vzrastajúcim stavu vody a pred novým uvedením do prevádzky odvzdušnit'.

7.3 Nastavenie pätky čerpadla (DRAIN 9500)

Pomocou nastavitelnej pätky čerpadla (04/1) môžete zmenšit' vel'kost' nasávacieho otvoru (01/8). Výsledkom je plytšie čerpanie, nedochádza k nasávaniu väčších materiálov a prietok sa znižuje.

Otočením nastavitelnej pätky čerpadla proti smeru hodinových ručičiek (04/a) zmenšíte vel'kost' nasávacieho otvoru.
Otočením nastavitel'nej pätky čerpadla v smere hodinových ručičiek (04/b) zväčšíte veľkost' nasávacieho otvoru.

1. Sieťovú zástrčku vytiahnite zo zásuvky.

8 ÚDRŽBA A STAROSTLIVOSŤ

i UPOZORNENIE Po čerpaní chlórovanej bazénovej vody alebo kvapalín, ktoré zanechávajú zvyšky, je nutné čerpadlo vypláchnut' čistou vodou.

1. Nasávací otvor (01/8) v prípade potreby umyte čistou vodou.

9 POMOC PRI PORUCHÁCH

Pred odstraňovaním poruchy vytiahnite sieťovú zástrčku.

i UPOZORNENIE U neopravitelných porúch sa prosím obrátte na našu príslušnú zákaznícku službu.

Porucha Možná príčina		Náprava
Motor nebeží.	Je zablokované obežné koleso.	Odstráňte nečistoty v sacej časti. Otvorom v kryte motora vzadu vyčistite vhodným nástrojom.
	Spínač tepelnej ochrany sa vypol.	Počkajte, kým spínač tepelnej ochrany čerpadlo opát' nezapne. Dávajte pozor na maximálnu teplotu čerpaného média. Čerpadlo nechajte skontrovať.
	Nie je k dispozícii sieťové napätie.	Skontrolujte poistky a nechajte skontrovať napájanie prúdom odborným elektrikárom.
	Plavákový spínač nespína pri stúpajúcej hladine vody.	Čerpadlo zašlite na servisné miesto spoločnosti AL-KO.
Čerpadlo beží, ale nečerpá.	Vzduch v kryte čerpadla.	Čerpadlo od-vzdušnite umiestnením do priečnej pozície.
	Zanesenie v sacej časti.	Odstráňte nečistoty v sacej časti.
	Zatvorené tlakové vedenie.	Otvorte tlakové vedenie.
	Tlaková hadica je zlomená.	Tlakovú hadicu narovnajte.
Čerpané množstvo je príliš nízke.	Priemer hadice je príliš malý.	Použite väčšiu tlakovú hadicu.
	Zanesenie v sacej časti.	Odstráňte nečistoty v sacej časti.
	Čerpacia výška je príliš vy-soká.	Rešpektujte max. čerpaciu výšku, pozri technické údaje!

10 SKLADOVANIE

i UPOZORNENIE V prípade nebezpečenstva mrazov sa musí systém úplne vypustit' a čerpadlo uskladnit' na bezpečnom mieste chránenom pred mrazom.

11 LIKVIDÁCIA

Elektrické a elektronické prístroje nepatria do domového odpadu, ale je potrebné ich likvidovat' samostatne!

Obal, prístroj a príslušenstvo sú vyrobené z recyklovateľných materiálov a musia sa vhodne zlikvidovat'.

12 ZÁKAZNÍCKY SERVIS

V prípade otázok k záruke, oprave alebo náhradným dielom sa obrátte, prosím, na najbližší servis AL-KO. Tento nájdete na internete na nasledovnej adrese:

Prípadné chyby materiálu alebo výrobné chyby na zariadení odstránime počas zákonnej premlčacej lehoty pre nárok na náhradu škody podľa nášho výberu opravou alebo výmenou. Premlčacia lehota sa určuje vždy podľa právnych predpisov krajiny, v ktorej bolo zariadenie zakúpené.

Nárok na uplatnenie záruky akceptujeme len pri:

■ dodržiavate pokyny tohto návodu na použitie.
■ odbornom zaobchádzaní so zariadením
■ používaní originálnych náhradných dielov

Nárok na uplatnenie záruky zaniká ak:

■ sa svojvol'ne pokúšate o opravu
■ svojvol'ne vykonáte na zariadení technické zmeny
- používate zariadenie v rozpore s určením

Zo záruky sú vylúčené:

■ poškodenia laku, ktoré vyplývajú z normálneho opotrebovania
diely podliehajúce opotrebeniu, ktoré sú na karte náhradných dielov označené rámčekom xxxxxx (x)

Záručná doba začína plynút' odo dňa zakúpenia zariadenia prvým koncovým odberatel'om. Rozhodu-júci je dátum na doklade o zakúpení zariadenia. S týmto vyhlásením o záruke a s originálnym dokla-dom o zakúpení zariadenia sa obráťte na svojho predajcu alebo na najbližší autorizovaný zákaznícky servis. Zákonné nároky kupujúceho voči predávajúcemu vyplývajúce z chýb výrobku zostávajú týmto vyhlásením nedotknuté.
