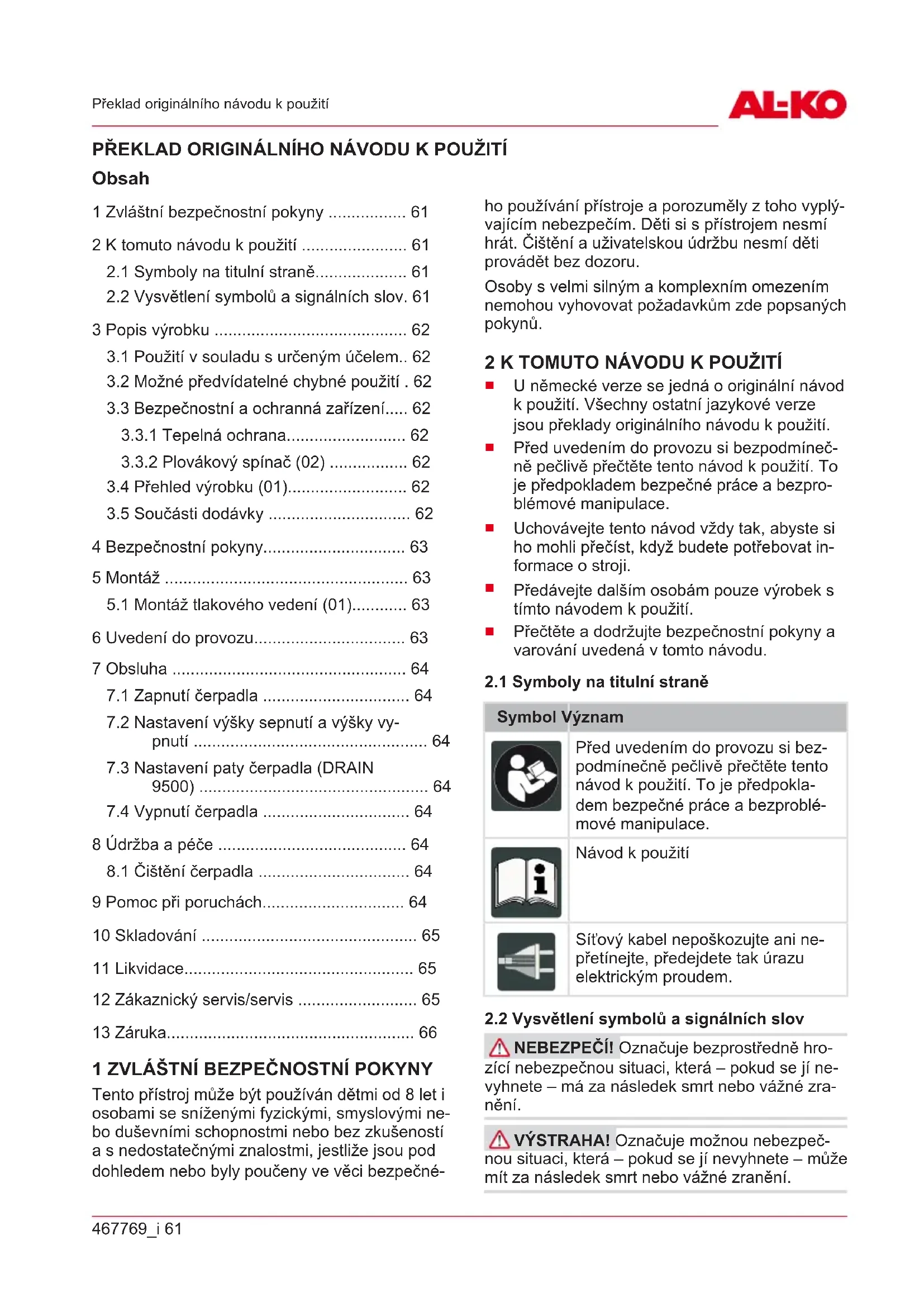

NÁVOD K OBSLUZE SUB 8500 Easy AL-KO

2.1 Symboly na titulní straně.................... 61

2.2 Vysvětlení symbolů a signálních slov. 61

3 Popis výrobku .......................................... 62

3.1 Použití v souladu s určeným účelem.. 62

3.2 Možné předvídatelné chybné použití . 62

3.3 Bezpečnostní a ochranná zařízení..... 62

3.4 Přehled výrobku (01).......................... 62

3.5 Součásti dodávky ............................... 62

4 Bezpečnostní pokyny............................... 63 5 Montáž ..................................................... 63

5.1 Montáž tlakového vedení (01)............ 63

7.2 Nastavení výšky sepnutí a výšky vy-

pnutí ................................................... 64

7.3 Nastavení paty čerpadla (DRAIN

8.1 Čištění čerpadla ................................. 64

Tento přístroj může být používán dětmi od 8 let i osobami se sníženými fyzickými, smyslovými ne- bo duševními schopnostmi nebo bez zkušeností a s nedostatečnými znalostmi, jestliže jsou pod dohledem nebo byly poučeny ve věci bezpečné- ho používání přístroje a porozuměly z toho vyplý- vajícím nebezpečím. Děti si s přístrojem nesmí hrát. Čištění a uživatelskou údržbu nesmí děti provádět bez dozoru. Osoby s velmi silným a komplexním omezením nemohou vyhovovat požadavkům zde popsaných pokynů. 2 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Před uvedením do provozu si bezpodmíneč- ně pečlivě přečtěte tento návod k použití. To je předpokladem bezpečné práce a bezpro- blémové manipulace.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

2.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem bezpečné práce a bezproblé- mové manipulace. Návod kpoužití Síťový kabel nepoškozujte ani ne- přetínejte, předejdete tak úrazu elektrickým proudem.

2.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hro- zící nebezpečnou situaci, která – pokud se jí ne- vyhnete – má za následek smrt nebo vážné zra- nění. VÝSTRAHA! Označuje možnou nebezpeč- nou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.CZ

62 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Popis výrobku OPATRNĚ! Označuje možnou nebezpeč- nou situaci, která by mohla mít za následek men- ší nebo středně těžké zranění, pokud se jí nevy- hnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

V tomto návodu k použití jsou popisovány různé modely čerpadel. Svůj model identifikujete podle typového štítku.

3.1 Použití v souladu s určeným účelem

Čerpadlo je určeno pro soukromé používání do- ma a na zahradě. Smí být provozované pouze v rámci omezení použití dle technických údajů. Čerpadlo se hodí pro:

odvodňování při zatopení,

přečerpávání a vyčerpávání nádrží (např. plaveckých bazénů),

čerpání vody ze studen a šachet,

odvodňování drenáží a trativodních šachet (jen u čerpadla DRAIN). Čerpadlo je vhodné výhradně k čerpání následu- jících kapalin:

čistá voda, dešťová voda,

chlorovaná voda (např. plavecké bazény),

znečištěná voda s max. 5% podílem suspen- dovaných látek o velikosti zrn max. 30mm v průměru (jen u čerpadla DRAIN). Jiné nebo rozsáhlejší používání platí za v rozporu s určeným účelem.

3.2 Možné předvídatelné chybné použití

Čerpadlo se nesmí používat v trvalém provozu. Není vhodné k čerpání:

agresivních médií, chemikálií,

kapalin s teplotou vyšší než 35 °C,

písčité vody a brusných kapalin (jen u čerpa- dla SUB).

3.3 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí zranění. Poškoze- ná a vyřazená bezpečnostní a ochranná zařízení mohou vést ktěžkým poraněním.

Defektní bezpečnostní aochranná zařízení nechejte opravit.

Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu.

3.3.1 Tepelná ochrana

Čerpadlo je vybavené spínačem pro tepelnou ochranu, který při přehřívání vypne motor. Po fázi vychladnutí asi 15–20 minut se čerpadlo opět au- tomaticky zapne. Čerpadlo provozujte pouze, je-li zcela ponořené.

3.3.2 Plovákový spínač (02)

Při dosažení určitého stavu vody (výška sepnutí) se čerpadlo automaticky spustí plovákovým (02/ a) spínačem a při opadnutí vody do výšky vypnutí se opět vypne (02/b). Plovákový spínač se musí volně pohybovat na vodní ploše.

3.4 Přehled výrobku (01)

Č. Součást 1 Držadlo 2 Kombinovaná výstupní redukce 3 Výstup čerpadla 4 Připojovací úhel* 5 Plovákový spínač 6 Síťový kabel 7 Pouzdro čerpadla 8 Sací drážky 9 Nastavitelná pata čerpadla** 10 Kabelová svorka 11 Svorka trvalého provozu***

• Jen SUB 6500 / DRAIN 7000/7200/7500 ** Jen DRAIN 9500 *** Jen SUB 8500 / DRAIN 9500

3.5 Součásti dodávky

SUB 6500 / DRAIN 7000/7200/7500: Čerpadlo se dodává připravené k provozu s kombinovanou výstupní redukcí, připojovacím úhlem a návodem k použití.467769_i 63 Bezpečnostní pokyny SUB 8500 / DRAIN 9500: Čerpadlo se dodává připravené k provozu s kombinovanou výstupní redukcí a návodem k použití.

4 BEZPEČNOSTNÍ POKYNY

NEBEZPEČÍ! Nebezpečí při dotyku dílů vedoucích napětí! Poškození čerpadla nebo prodlužovacího kabelu může vést k těžkým pora- něním!

Konektor okamžitě odpojte od sítě.

Přístroj pomocí ochranného spínače FI spojte s jmenovitým chybným proudem <30mA. OPATRNĚ! Nebezpečí zranění horkou vo- dou! Při delším provozu proti uzavřené tlakové části (>10min.) se může voda v čerpadle silně zahřát a nekontrolovatelně uniknout!

Čerpadlo odpojte od sítě a čerpadlo s vodou nechte vychladnout.

Zkontrolujte hladinu vody na straně sání.

Zkontrolujte těsnost vedení.

Zkontrolujte instalaci sacího a tlakového ve- dení.

Čerpadlo uveďte do provozu až po odstraně- ní veškerých závad!

Čerpadlo nikdy nezvedejte, nepřepravujte ne- bo neupevňujte za síťový kabel. Síťový kabel nepoužívejte k vytahování síťové zástrčky ze zásuvky.

Změny prováděné svépomocí nebo přestav- by jsou na čerpadle zakázány. Opravy mo- hou být prováděny jen v našich autorizova- ných servisech.

Při práci na přístroji vytáhněte síťovou zástrč- ku. Síťovou zástrčku chraňte před vlhkostí.

Čerpadlo a prodlužovací kabel používejte pouze v technicky bezvadném stavu. Poško- zené přístroje nesmějí být provozovány.

Udržujte bezpečnostní odstup od zvířat, resp. vypněte čerpadlo, když se zvířata přiblíží. Bezpečnost elektrických součástí

Pokud se v bazénu nebo zahradním jezírku nacházejí osoby, nesmí být čerpadlo použí- váno.

Domovní síťové napětí musí souhlasit s údaji o síťovém napětí v technických údajích, ne- používejte jiné napájecí napětí.

Přístroj smí být provozován pouze s elektric- kým zařízením dle normy DIN/VDE 0100, část 737, 738 a 702. Za účelem jištění musí být instalován jistič vedení 10A.

Používejte jen takové prodlužovací kabely, které jsou dimenzovány pro použití venku – minimální průřez 3x1,5mm

kvality H07RN- F dle DIN 57282/57245 se zásuvným kusem chráněným proti stříkající vodě. Kabelový bu- ben je vždy třeba zcela odvinout.

Před každým uvedením do provozu zkontro- lujte stav svého prodlužovacího kabelu. 5 MONTÁŽ

5.1 Montáž tlakového vedení (01)

UPOZORNĚNÍ Kombinovaný nátrubek lze přizpůsobit odpovídajícím způsobem zvolené ha- dicové přípojce. Použijte největší možný průměr hadice.

1. SUB 6500 / DRAIN 7000/7200/7500: Za-

šroubujte připojovací úhel (01/4) do výstupu čerpadla (01/3). Zašroubujte kombinovanou výstupní redukci (01/2) do připojovacího úhlu.

2. SUB 8500 / DRAIN 9500: Zašroubujte kom-

binovanou výstupní redukci (01/2) do výstupu čerpadla (01/3).

3. Upevněte hadici na kombinovanou výstupní

4. Připevněte síťový kabel (01/6) kabelovými

sponami k tlakovému vedení.

5. Úplně odviňte síťový kabel.

6. Zasuňte síťovou zástrčku do zásuvky.

6 UVEDENÍ DO PROVOZU

POZOR! Nebezpečí zaplavení! Při poruchách čerpadla může uniknout voda a způsobit násled- né škody zaplavením.

Vhodnými opatřeními se vyvarujte, aby při poruchách čerpadla vznikly následné škody zaplavením. POZOR! Nebezpečí poškození stroje! U neú- plně vyprázdněných tlakových vedení se čerpa- dlo samočinně neodvzdušní a může dojít k jeho poškození.

U opětovného uvedení do provozu po vyjmutí ze šachty dbejte, aby bylo tlakové vedení úpl- ně prázdné.

Provozujte čerpadlo jen zavěšené na laně nebo dbejte na bezpečnou polohu čerpadla (stojící nebo horizontálně ležící).CZ

Provozujte čerpadlo pouze tehdy, když je zcela ponořené.

Dodržujte dostačující vzdálenost k podkladu.

Nikdy nenechávejte čerpadlo běžet s uzavře- ným tlakovým vedením.

U šachet dávejte vždy pozor na dostatečné rozměry.

Šachty vždy odkrývejte stabilně rozkročeni. 7 OBSLUHA

7.1 Zapnutí čerpadla

POZOR! Nebezpečí poškození stroje! Čerpa- dlo nesmí nikdy nasávat pevná tělesa. Písek a další brusné látky v čerpaném médiu čerpadlo ni- čí.

Dbejte, aby se do čerpaného média nemohla dostat žádná pevná tělesa. UPOZORNĚNÍ U kalného, písčitého nebo kamenitého podkladu použijte vhodnou desku pro bezpečnou stabilitu čerpadla.

1. Úplně odviňte síťový kabel (01/6).

2. Zajistěte, aby elektrické zástrčky byly umístě-

ny v zóně bez rizika zaplavení.

3. Nastavte výšku zapnutí a vypnutí (viz Kapito-

la 7.2 "Nastavení výšky sepnutí a výšky vy- pnutí", strana64).

4. Jen DRAIN 9500: Nastavte nastavitelnou pa-

tu čerpadla (viz Kapitola 7.3 "Nastavení paty čerpadla (DRAIN 9500)", strana64).

5. Ponořte čerpadlo pomalu do čerpaného mé-

dia. Ponorné čerpadlo přitom držte mírně šik- mo, aby mohl uniknout eventuálně uzavřený vzduch.

6. Zasuňte síťovou zástrčku do zásuvky.

7.2 Nastavení výšky sepnutí a výšky

vypnutí Kabel plovákového spínače (03/2) se upne do kabelové svorky (03/1). Změnou upínací pozice můžete individuálně nastavit spínací body plová- kového spínače. Doporučená délka kabelu plová- kového spínače je cca 120 mm. Jen SUB 8500/ DRAIN 9500: Pro trvalý provoz může být kabel plovákového spínače (03/2) za- věšen do svorky trvalého provozu (03/3). POZOR! Nebezpečí poškození stroje! Při od- čerpávání hrozí nebezpečí, že bude čerpadlo bě- žet na sucho, a tím hrozí nebezpečí poškození přístroje.

Při odčerpávání na výšku zbytkové vody čer- padlo stále sledujte a vyhněte se běhu čerpa- dla naprázdno.

Při dosažení výšky zbytkové vody čerpadlo odstavte zatáhnutím za síťovou zástrčku. UPOZORNĚNÍ Dosáhne-li hladina zbytkové vody nízké úrovně, začne čerpadlo nasávat vzduch. V tomto případě je nutné čerpadlo při vzrůstajícím stavu vody a před novým uvedením do provozu odvzdušnit.

7.3 Nastavení paty čerpadla (DRAIN 9500)

Pomocí nastavitelné paty čerpadla (04/1) lze zmenšit velikost sací drážky (01/8). To vede k mělčímu čerpání, větší materiály již nejsou nasá- vány a čerpané množství se snižuje.

Ke zmenšení velikosti sací drážky otáčejte nastavitelnou patou čerpadla proti směru ho- dinových ručiček (04/a).

Ke zvětšení velikosti sací drážky otáčejte na- stavitelnou patou čerpadla ve směru hodino- vých ručiček (04/b).

7.4 Vypnutí čerpadla

1. Síťovou zástrčku vytáhněte ze zásuvky.

8.1 Čištění čerpadla

UPOZORNĚNÍ Po čerpání chlorované bazé- nové vody nebo kapalin, které zanechávají zbyt- ky, je nutné čerpadlo vypláchnout čistou vodou.

1. V případě potřeby umyjte sací drážku (01/8)

NEBEZPEČÍ! Nebezpečí úderu elektric- kým proudem! Při práci na čerpadle hrozí ne- bezpečí úderu elektrickým proudem.

Před odstraňováním poruchy vytáhněte síťo- vou zástrčku.

Chybu v elektrickém zařízení nechte odstra- nit odborným elektrikářem. UPOZORNĚNÍ U neopravitelných poruch se prosím obraťte na naši příslušnou zákaznickou službu.467769_i 65 Skladování Porucha Možná příči-

Odstranění Motor nebě- ží. Je zablokova- né oběžné kolo. Odstraňte nečis- toty v sací části. Vyčistěte nečis- toty vhodným nástrojem otvo- rem v krytu mo- toru vzadu. Spínač pro tepelnou ochranu se vypnul. Počkejte, dokud spínač pro te- pelnou ochranu čerpadlo opět nezapne. Dávej- te pozor na ma- ximální teplotu čerpaného mé- dia. Čerpadlo nechte zkontro- lovat. Není k dispo- zici síťové na- pětí. Zkontrolujte po- jistky a nechte zkontrolovat na- pájení proudem odborným elek- trikářem. Plovákový spínač se ne- spustí při vzrůstajícím stavu vody. Zašlete čerpadlo na servisní mís- to společnosti AL-KO. Čerpadlo bě- ží, ale nečer- pá. Vzduch v kry- tu čerpadla. Odvzdušněte čerpadlo umís- těním do příčné pozice. Zanesení v sací části. Odstraňte nečis- toty v sací části. Zavřené tla- kové vedení. Otevřete tlakové vedení. Tlaková hadi- ce je zalome- ná. Narovnejte tla- kovou hadici. Porucha Možná příči-

Odstranění Čerpané množství je příliš nízké. Průměr hadi- ce je příliš malý. Použijte větší tlakovou hadici. Zanesení v sací části. Odstraňte nečis- toty v sací části. Čerpací výš- ka je příliš vy- soká. Respektujte max. čerpací výšku, viz tech- nické údaje! 10 SKLADOVÁNÍ UPOZORNĚNÍ Při nebezpečí zamrznutí je nutné systém zcela vyprázdnit a čerpadlo uložit na mrazuvzdorné místo. 11 LIKVIDACE Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci! Obal, stroj a příslušenství jsou vyrobeny zrecy- klovatelných materiálů a je nutné je likvidovat pří- slušným způsobem.

12 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo ná- hradním dílům, obraťte se prosím na nejbližší servisAL-KO. Najdete je na internetu pod násle- dující adresou: www.al-ko.com/service-contactsCZ

66 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Záruka 13 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro rekla- maci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem. Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.467769_i 67 Preklad originálneho návodu na použitie PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE Obsah 1 Špeciálne bezpečnostné pokyny ............. 67 2 O tomto návode na obsluhu..................... 67

7.3 Nastavenie pätky čerpadla (DRAIN

čerpanie vody zo studní a šachiet,

chlórovaná voda (napr. plavecké bazény),

3.3.2 Plavákový spínač (02)

Pred každým uvedením do prevádzky skon- trolujte stav vášho predlžovacieho kábla. 5 MONTÁŽ

2. SUB 8500 / DRAIN 9500: Na výstup čerpad-

4. Sieťový kábel (01/6) pripevnite na tlakové ve-

denie pomocou sťahovacích pások.

5. Sieťový kábel úplne odviňte.

Čerpadlo nikdy nenechávajte bežať s uzavre- tým tlakovým vedením.

Šachty vždy odkrývajte stabilne rozkročení. 7 OBSLUHA

7.1 Spustenie čerpadla

2. Zaistite, aby elektrické zástrčky boli umiest-

5. Čerpadlo pomaly ponorte do čerpaného mé-

Pri odčerpávaní na výšku zvyškovej vody čerpadlo stále sledujte a vyhnite sa behu čer- padla naprázdno.

7.4 Vypnutie čerpadla

8.1 Čistenie čerpadla

NEBEZPEČENSTVO! Nebezpečenstvo zásahu elektrickým prúdom! Pri práci na čer- padle vzniká nebezpečenstvo zasiahnutia elek- trickým prúdom.

dodržiavate pokyny tohto návodu na použitie.
