SUB 8500 Easy - Pump AL-KO - Gratis bruksanvisning och manual

Produkttyp	Dränkbar pump (källarlänspump)
Märke	AL-KO
Modell	SUB 8500 Easy
Avsedd användning	Dränering av översvämning, tömning av pooler eller behållare, pumpning av vatten från brunn eller grop
Lämpliga vätskor	Rent vatten, regnvatten, klorerat vatten (pooler), sanitetsvatten
Olämpliga vätskor	Dricksvatten, saltvatten, livsmedel, kemikalier, frätande/brännbara/explosiva vätskor, vätskor > 35 °C, sandigt eller slipande vatten
Styrtyp	Automatisk med justerbar flottörbrytare, eller kontinuerlig drift i manuellt läge
Termiskt skydd	Ja, automatisk avstängning vid överhettning, startar om efter avkylning (15–20 min)
Kontinuerlig drift	Möjlig (specifik plint på kabelklämman)
Elanslutning	230 V ~ 50 Hz
Erforderligt elsäkerhetsskydd	Jordfelsbrytare (FI) med märkläckström < 30 mA
Lämplig förlängningskabel	H07RN-F, minsta tvärsnitt 3 x 1,5 mm², utomhusbruk
Maximal vätsketemperatur	35 °C
Leveransinnehåll	Pump, blandad koppling, bruksanvisning
Underhåll	Rengör sugöppningarna med rent vatten efter användning
Förvaring	Töm och förvara frostskyddat
Garanti	Mot tillverkningsfel (reparation eller utbyte)
Kundservice	Kontakta AL-KO servicecenter

Vanliga frågor - SUB 8500 Easy AL-KO

Hur startar jag pumpen SUB 8500 Easy?

För att starta, rulla ut elkabeln helt, ställ in flottörbrytaren på önskad höjd, sänk pumpen något lutad för att lufta, anslut sedan stickkontakten till ett uttag skyddat av en FI-brytare < 30 mA.

Vad gör jag om pumpen inte startar?

Kontrollera först elanslutningen och säkringarna. Se till att flottörbrytaren inte är blockerad i nedre läge. Om termoskyddet har löst ut, vänta 15–20 minuter tills det kyls ner. Om pumphjulet är blockerat, rengör sugområdet genom motorns bakre öppning.

Hur ställer jag in flottörbrytaren?

Flottörens kabel är fastsatt på kabelklämman. Genom att flytta klämman ändrar du start- och stopphöjder. Rekommenderad fri kabellängd är cirka 120 mm. För kontinuerlig drift, haka fast kabeln i plinten för kontinuerlig drift.

Kan jag använda pumpen för poolvatten?

Ja, pumpen är lämplig för klorerat poolvatten. Efter användning, skölj pumpen med rent vatten för att avlägsna klorrester.

Kan pumpen gå kontinuerligt?

Ja, modellen SUB 8500 Easy har en plint för kontinuerlig drift. Haka fast flottörbrytarens kabel i denna plint för att inaktivera automatik. Observera: övervaka vattennivån för att undvika torrkörning.

Hur rengör jag pumpen efter användning?

Rengör sugöppningarna (01/8) med rent vatten, särskilt efter pumpning av klorerat vatten eller vätskor som lämnar rester. Koppla alltid bort pumpen före rengöring.

Vilka säkerhetsåtgärder måste jag följa?

Använd alltid en jordfelsbrytare (FI) < 30 mA. Låt aldrig pumpen gå torr. Använd den inte om personer befinner sig i vattnet. Skydda elkontakten från fukt. Rulla ut förlängningskabeln helt.

Vad gör jag vid överhettning?

Termoskyddet stoppar pumpen automatiskt. Låt den svalna i cirka 15–20 minuter. Pumpen startar sedan automatiskt. Om problemet kvarstår, kontrollera att vätsketemperaturen inte överstiger 35 °C.

Hur förvarar jag pumpen på vintern?

Vid risk för frost, töm pumpen och slangarna helt. Förvara den på en frostfri plats.

Vilken förlängningskabel ska jag använda?

Använd en förlängningskabel av typ H07RN-F, minsta tvärsnitt 3 x 1,5 mm², avsedd för utomhusbruk. Rulla ut kabeln helt för att undvika överhettning.

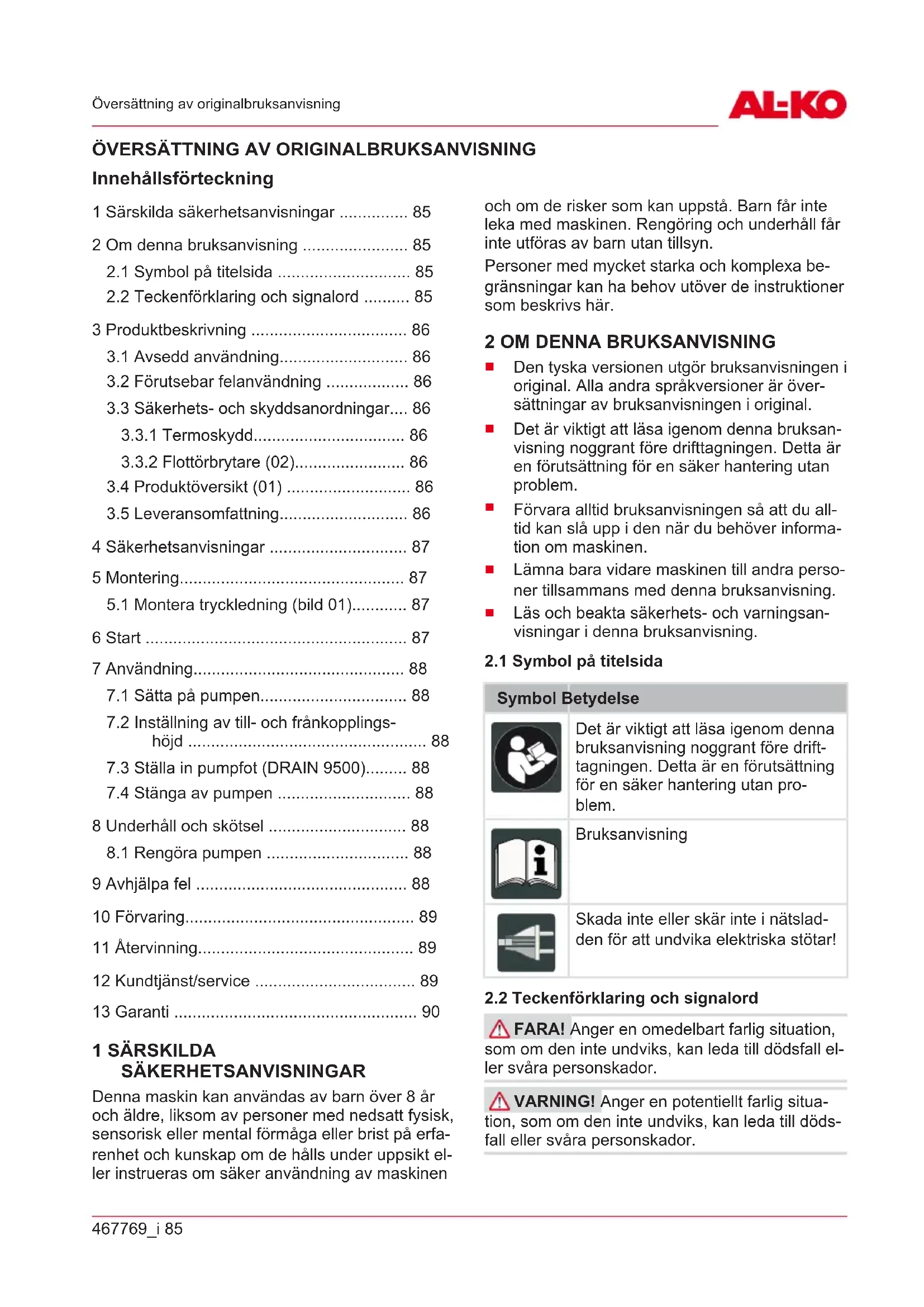

BRUKSANVISNING SUB 8500 Easy AL-KO

Innehållsförteckning

1 Särskilda säkerhetsanvisningar 85

2 Om denna bruksanvisning 85

2.1 Symbol på titelsida 85

2.2 Teckenförklaring och signalord ...... 85

3 Produktbeskrivning 86

3.1 Avsedd användning.... 86

3.2 Förutsebar felanvändning 86

3.3 Säkerhets- och skyddsanordningar.... 86

3.3.1 Termoskydd.... 86

3.3.2 Flottörbrytare (02)...... 86

3.4 Produktöversikt (01) 86

3.5 Leveransomfattning.... 86

5.1 Montera tryckledning (bild 01)...... 87

6 Start 87

7 Användning.... 88

7.1 Sätta på pumpen.... 88

7.2 Inställning av till- och frånkopplings-höjd 88

7.3 Ställa in pumpfot (DRAIN 9500)...... 88

7.4 Stänga av pumpen 88

8 Underhåll och skötsel 88

8.1 Rengöra pumpen 88

9 Avhjälpa fel 88

10 Förvaring.... 89

11 Återvinning.... 89

12 Kundtjänst/service 89

13 Garanti 90

1 SÄRSKILDA SÄKERHETSANVISNINGAR

Denna maskin kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av maskinen

och om de risker som kan uppstå. Barn får inte leka med maskinen. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.

2 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

2.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Skada inte eller skär inte i nätsladden för att undvika elektriska stötar!

2.2 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠️ VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

3 PRODUKTBESKRIVNING

I den här bruksanvisningen beskrivs olika modeller av pumpar. Identifiera din modell med hjälp av typskylten.

3.1 Avsedd användning

Pumpen är avsedd för privat användning i hus och trädgård. Den får endast användas inom de begränsningar som anges i Tekniska data.

Pumpen är lämplig för:

■ Vattenbortpumpning vid översvämningar
■ Runt- och urpumpning av behållare (t.ex. pooler)
■ Vattenupptagning ur brunnar och schakt
Vattenbortpumpning från avlopp och slamavskiljningar (endast för pumpen DRAIN).

Pumpen är endast lämplig för att pumpa följande vätskor:

■ klart vatten, regnvatten
■ klorhaltigt vatten (t.ex. från pooler)
bruksvatten
■ smutsvatten med max. 5 % suspenderade ämnen och en partikelstorlek med max. 30 mm diameter (endast pumpen DRAIN).

All annan användning anses som icke avsedd användning.

3.2 Förutsebar felanvändning

Pumpen får inte användas i permanent drift. Den är inte avsedd att pumpa:

dricksvatten
saltvatten
livsmedel
■ aggressiva medier, kemikalier
frätande, brandfarliga, explosiva eller gasformiga vätskor
■ vätskor som är varmare än 35°C
■ vatten som innehåller sand samt slitande vätskor (endast för pumpen SUB).

3.3 Säkerhets- och skyddsanordningar

⚠️ WARNING! Risk för personskador. Defekta eller funktionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

■ Reparera defekta säkerhets- och skyddsanordningar omedelbart.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

3.3.1 Termoskydd

Pumpen är utrustad med en termoskyddsbrytare som stänger av motorn vid överhettning. Efter en nedkylningsfas på ca 15-20 minuter startar pumpen automatiskt igen.

Använd endast pumpen i helt nedsänkt skick.

3.3.2 Flottörbrytare (02)

Pumpen startar automatiskt när flottören när en viss vattennivå (tillkopplingshöjd) (02/a) och stänger av igen när vattennivån sjunker till från-kopplingshöjd (02/b), se Tekniska data. Flottören måste kunna flyta fritt på vattenytan.

3.4 Produktöversikt (01)

Nr. Komponent

1 Bärhandtag

2 Kombinippel

3 Pumputgång

4 Anslutningsvinkel*

5 Flottörbrytare

6 Elkabel

7 Pumphus

8 Uppsugningsslits

9 Justerbar pumpfot*

10 Kabelklämma

11 Klämma permanent drift***

* Endast SUB 6500 / DRAIN 7000/7200/7500

** Endast DRAIN 9500

*** Endast SUB 8500 / DRAIN 9500

3.5 Leveransomfattning

SUB 6500 / DRAIN 7000/7200/7500: Pumpen levereras driftsklar med kombinippel, anslutningsvinkel och bruksanvisning.

SUB 8500 / DRAIN 9500: Pumpen levereras driftsklar med kombinippel och bruksanvisning.

4 SÄKERHETSANVISNINGAR

⚠️ FARA! Fara vid beröring av spänningsförande delar! En dåligt fungerande pump eller förlängningssladd kan orsaka allvarliga skador!

Dra ur kontakten från elnätet omedelbart.
■ Anslut utrustningen via en FI-skyddsbrytare med en nominell felström < 30 mA.

⚠ OBSERVERA! Risk för personskador av hett vatten! Vid längre drift mot den stängda trycksidan (> 10 min) kan vattnet i pumpen värmas upp kraftigt och rinna ut okontrollerat!

■ Skilj pumpen från nätet och låt pumpen och vattnet svalna.
■ Kontrollera vattennivån på sugsidan.
■ Kontrollera att ledningarna är täta.
- Kontrollera installationen av sug- och tryckledningen.
■ Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

■ Lyft, transportera eller montera aldrig pumpen i elkabeln. Dra aldrig i själva elkabeln för att dra ut elkontakten ur eluttaget.

Egenmäktiga förändringar eller ombyggnader på pumpen är förbjudna. Reparationer får endast utföras av vår kundtjänst.

Dra alltid ut elkontakten inför arbeten på utrustningen. Skydda elkontakten mot fukt.

Pumpen och förlängningskabeln får endast användas i tekniskt felfritt skick. Det är förbjudet att använda skadade utrustningar.

Se till att upprätthålla ett säkerhetsavständ och stäng av pumpen när djur kommer i dess närhet.

Elsäkerhet

• Pumpen får inte vara aktiv om personer uppehåller sig i poolen eller trädgårdsdammen.
  Husets nätspänning måste stämma överens med uppgifterna om nätspänning i Tekniska data. Använd inte någon annan försörjnings-spänning.
  Utrustningen får endast drivas i en elektrisk anordning i enlighet med DIN/VDE 0100, del 737, 738 och 702. En jordfelsbrytare med 10 A måste installeras som säkring.
  Använd endast förlängningskablar som är avsedda för utomhusanvändning - min. tvärarea 3 x 1,5 mm ^2 av kvalitet H07RN-F enl. DIN 57282/57245 med strilsäkra anslutningsdon. Rulla alltid ut kabeltrumman helt.

- Kontrollera förlängningskabelns tillständ före varje idrifttagning.

5 MONTERING

5.1 Montera tryckledning (bild 01)

i ANMÄRKNING Kombinippeln kan skäras av utifrån den valda slanganslutningen. Använd största möjliga slangdiameter.

1. SUB 6500 / DRAIN 7000/7200/7500: Skruva in anslutningsvinkeln (01/4) i pumputgången (01/3). Skruva in kombinippeln (01/2) i anslutningsvinkeln.
2. SUB 8500 / DRAIN 9500: Skruva in kombinippeln (01/2) i pumputgången (01/3).
3. Sätt fäst slangen på kombinippeln.
4. Sätt fast elkabeln (01/6) på tryckledningen med kabelband.
5. Linda ut elkabeln helt.
6. Sätt in elkontakten i eluttaget.

6 START

OBS! Risk för översvämning! Vid störningar i pumpen kan vatten läcka ut och orsaka följdskador av översvämning.

■ Uteslut med hjälp av lämpliga åtgärder att det uppstår följdskador p.g.a. översvämning vid störningar hos pumpen.

OBS! Risk för skador på utrustningen! Om tryckledningarna inte har tömts helt kommer pumpen inte att luftas automatiskt vilket kan leda till skador på pumpen.

När pumpen tas i drift på nytt efter att den tagits upp ur schaktet måste man se till att tryckledningen har tömts helt.
Använd pumpen hängande i en lina eller se till att pumpen står stabilt (stående eller horisontellt liggande).
■ Använd endast pumpen i helt nedsänkt skick.
Se till att det är tillräckligt stort avständ till botten.
Låt aldrig pumpen arbeta mot en stängd tryckledning.
- Var uppmärksam på tillräcklig dimensionering vid användning i schakt.
Täck alltid över schakten så att det inte går att halka ner i dem.

7 ANVÄNDNING

7.1 Sätta på pumpen

OBS! Risk för skador på utrustningen! Pumpen får inte suga upp några fasta partiklar. Sand och andra nötande material i uppfordringsmediet förstör pumpen.

Se till att inga fasta partiklar tränger in i mediet som ska matas.

i ANMÄRKNING Vid lerigt, sandigt eller ste- nigt underlag ska du använda en lämplig platta för att se till att pumpen står säkert.

1. Linda ut av elkabeln (01/6) helt och hålllet.
2. Säkerställ att det finns elektriska anslutningar i det översvämningssäkra området.
3. Ställa in till- och frånkopplingshöjd (se Kapitel 7.2 "Inställning av till- och frånkopplingshöjd", sida 88).
4. Endast DRAIN 9500: Ställ in den justerbara pumpfoten* (se Kapitel 7.3 "Ställa in pumpfot (DRAIN 9500)", sida 88).
5. Sänk långsamt ned pumpen i pumpmediet. Håll den dränkbara pumpen en aning snett så att ev. innestängd luft kan släppas ut.
6. Sätt in elkontakten i eluttaget.

7.2 Inställning av till- och frånkopplingshöjd

Flottörbrytarens kabel (03/2) är kläms fast på kabelklämman (03/1). Brytpunkterna för flottören kan ställas in individuellt genom att förändra klämpositionen. Flottörens rekommenderade kabellängd är ca 120 mm.

Endast SUB 8500 / DRAIN 9500: Flottören (03/2) kan hängas in i klämman för permanent drift (03/3).

OBS! Risk för skador på utrustningen! Vid pumpning finns det risk för att pumpen kör torrt och att den därefter skadas.

Håll hela tiden uppsikt över pumpen när den pumpar bort restvattenhöjden och undvik att den arbetar torrt.
■ Ta pumpen ur drift genom att dra ut stickkontakten när den när restvattenhöjden.

i ANMÄRKNING Underskrids restvattenhöjden suger pumpen in luft. Händer det måste pumpen luftas ur om vattennivån höjs och före ny drift.

7.3 Ställa in pumpfot (DRAIN 9500)

Storleken för uppsugningsslitsen (01/8) kan minskas med hjälp av den justerbara pumpfoten (04/1). Pumpningen stryps, större material sugs inte in och pumpmängden reduceras.

Vrid den justerbara pumpfoten motsols (04/a) för att minska uppsugningsslitsens storlek.
Vrid den justerbara pumpfoten medsols (04/b) för att öka uppsugningsslitsens storlek.

7.4 Stänga av pumpen

1. Dra ut stickkontakten ur vägguttaget.

8 UNDERHÅLL OCH SKÖTSEL

8.1 Rengöra pumpen

H ANMÄRKNING Efter pumpning av klorhaltigt poolvatten eller vätskor som lämnar rester måste pumpen spolas igenom med rent vatten.

1. Rengör uppsugningsslitsen (01/8) med rent vatten vid behov.

9 AVHJÄLPA FEL

⚠️ FARA! Risk för elstöt! Det finns risk för elektriska stötar vid arbete på pumpen.

Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning.
Låt en elektriker åtgärda fel i elsystemet.

H ANMÄRKNING Vid fel som inte kan åtgär- das ska du vända dig till vår ansvariga kund- tjänst.

Störning Möjlig orsak Avhjälpning

Motorn går inte.	Löphjulet är blockerat.	Ta bort smuts i insugningsområdet. Rengör genom en öppning bak på motorhöljet med ett lämpligt verktyg.
	Ter-moskyddsbrytaren har stängts av.	Vänta tills ter-moskyddsbryta-ren slår på pum-pen igen. Var uppmärksam på pumpmediets maximala tem- peratur. Låt kontrollera pum-pen.
	Det föreligger ingen nät-spänning.	Kontrollera säk-ringarna och låt behörig elektri- ker kontrollera strömförsörj-ningen.
	Flottören akti-veras inte när vattennivån höjs.	Skicka pumpen till ett av AL-KO:s service-ställen.
Pumpen ar-betar, men pumpar inte.	Luft i pump-huset.	Lufta ur pumpen genom att luta den.
	Blockering på sugsidan.	Ta bort smuts i insugningsområ-det.
	Tryckledning-en är stängd.	Öppna tryckled-ningen.
	Tryckslangen är böjd.	Sträck ut tryck-slangen.

Störning Möjlig orsak Avhjälpning

För liten pumpmängd	Slangens diameter är för liten.	Använd en större tryckslang.
	Blockering på sugsidan.	Ta bort smuts i insugningsområdet.
	Pumphöjden är för hög.	Beakta maximal pumphöjd, se Tekniska data!

10 FÖRVARING

H ANMÄRKNING Vid fara för frost måste pumpen tömmas helt och förvaras på frostskyddad plats.

11 ÅTERVINNING

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.al-ko.com/service-contacts

13 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

1 Spesielle sikkerhetsanvisninger.... 91
2 Om denne bruksanvisningen 91

2.1 Symboler på tittelsiden.... 91

2.2 Tegnforklaringer og signalord ..... 91

3 Produktbeskrivelse 92
