BEDIENUNGSANLEITUNG SUB 8500 Easy AL-KO

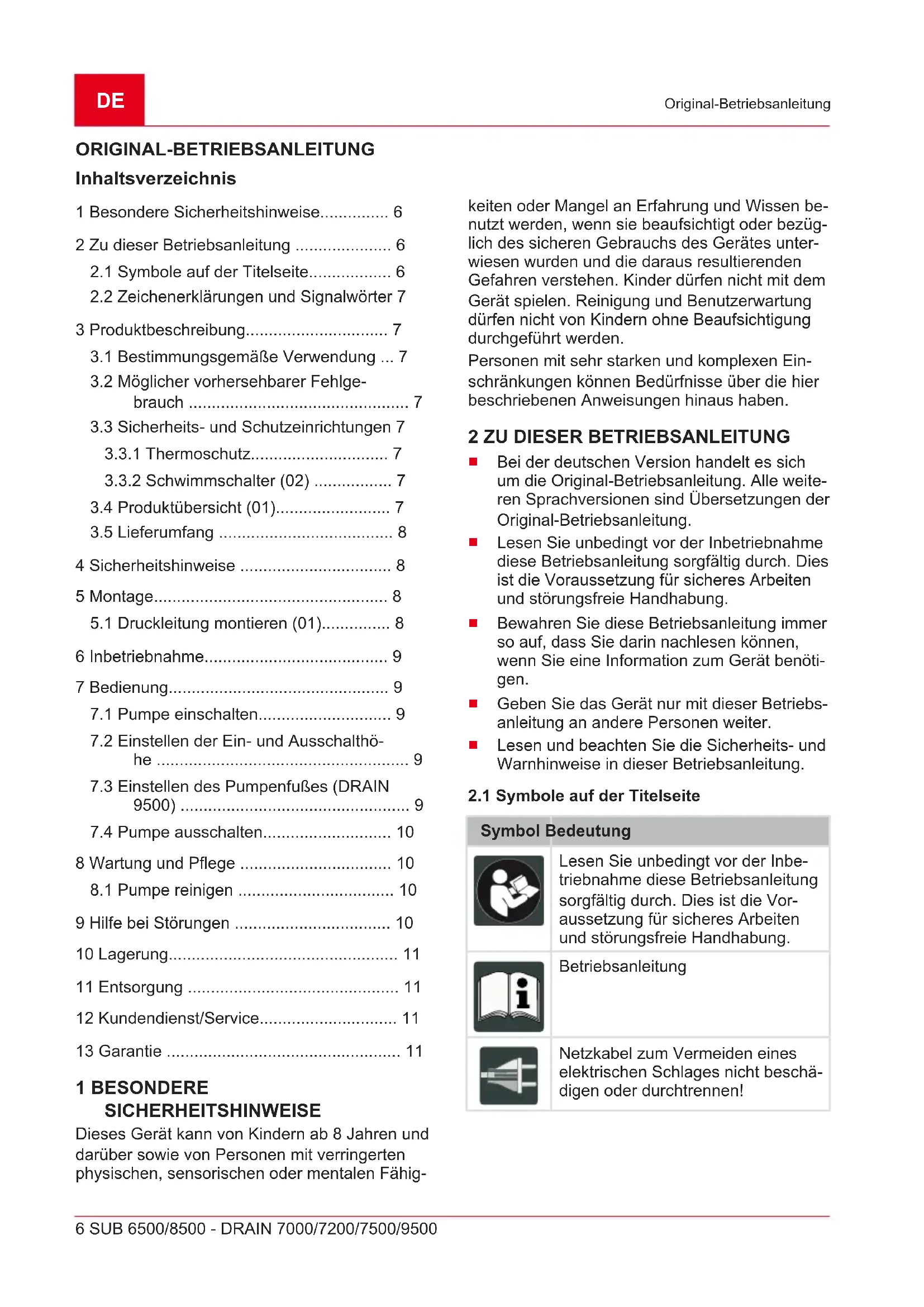

• Original-Betriebsanleitung ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis 1 Besondere Sicherheitshinweise p. 6
• 2 Zu dieser Betriebsanleitung p. 6

2.1 Symbole auf der Titelseite.................. 6

2.2 Zeichenerklärungen und Signalwörter 7

3 Produktbeschreibung............................... 7

3.1 Bestimmungsgemäße Verwendung ... 7

3.2 Möglicher vorhersehbarer Fehlge-

brauch ................................................ 7

3.3 Sicherheits- und Schutzeinrichtungen 7

7.2 Einstellen der Ein- und Ausschalthö-

he ....................................................... 9

7.3 Einstellen des Pumpenfußes (DRAIN

8 Wartung und Pflege ................................. 10

8.1 Pumpe reinigen .................................. 10

• 9 Hilfe bei Störungen p. 10
• 10 Lagerung p. 11
• 11 Entsorgung p. 11
• 12 Kundendienst/Service p. 11
• 13 Garantie 1 BESONDERE SICHERHEITSHINWEISE Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unter- wiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Personen mit sehr starken und komplexen Ein- schränkungen können Bedürfnisse über die hier beschriebenen Anweisungen hinaus haben. p. 11

2 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benöti- gen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

2.1 Symbole auf der Titelseite

Symbol Bedeutung Lesen Sie unbedingt vor der Inbe- triebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Vor- aussetzung für sicheres Arbeiten und störungsfreie Handhabung. Betriebsanleitung Netzkabel zum Vermeiden eines elektrischen Schlages nicht beschä- digen oder durchtrennen!467769_i 7 Produktbeschreibung

2.2 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Fol- ge hat. WARNUNG! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Fol- ge haben könnte. HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung. 3 PRODUKTBESCHREIBUNG In dieser Betriebsanleitung werden verschiedene Modelle von Pumpen beschrieben. Identifizieren Sie Ihr Modell anhand des Typenschilds.

3.1 Bestimmungsgemäße Verwendung

Die Pumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den technischen Da- ten betrieben werden. Die Pumpe eignet sich für:

Entwässern bei Überschwemmungen

Um- und Auspumpen von Behältern (z. B. Schwimmbecken)

Wasserentnahme aus Brunnen und Schäch- ten

Entwässern von Drainagen und Sicker- schächten (nur bei Pumpe DRAIN). Die Pumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:

Klarwasser, Regenwasser

chlorhaltiges Wasser (z. B. Schwimmbecken)

Schmutzwasser mit max. 5% Schweb- stoffanteil und einer Korngröße von max.30mm Durchmesser (nur bei Pumpe DRAIN). Eine andere oder darüber hinausgehende Ver- wendung gilt als nicht bestimmungsgemäß.

3.2 Möglicher vorhersehbarer Fehlgebrauch

Die Pumpe darf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Förderung von:

ätzenden, brennbaren, explosiven oder ga- senden Flüssigkeiten

Flüssigkeiten, die wärmer als 35 °C sind

sandhaltigem Wasser und schmirgelnden Flüssigkeiten (nur bei Pumpe SUB).

3.3 Sicherheits- und Schutzeinrichtungen

WARNUNG! Verletzungsgefahr. Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen können zu schweren Verlet- zungen führen.

Lassen Sie defekte Sicherheits- und Schutz- einrichtungen reparieren.

Setzen Sie Sicherheits- und Schutzein- richtungen nie außer Kraft.

Die Pumpe ist mit einem Thermoschutzschalter ausgestattet, der den Motor bei Überhitzung ab- schaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein. Betreiben Sie die Pumpe nur, wenn sie vollkom- men eingetaucht ist.

3.3.2 Schwimmschalter (02)

Die Pumpe schaltet bei Erreichen eines bestimm- ten Wasserstandes (Einschalthöhe) durch den Schwimmschalter automatisch ein (02/a) und beim Abfallen des Wasserstandes auf die Aus- schalthöhe wieder ab (02/b). Der Schwimmschal- ter muss sich auf der Wasseroberfläche frei be- wegen können.

3.4 Produktübersicht (01)

Nr. Bauteil 1 Tragegriff 2 Kombinippel 3 Pumpenausgang 4 Anschlusswinkel* 5 SchwimmschalterDE

8 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Sicherheitshinweise Nr. Bauteil 6 Netzkabel 7 Pumpengehäuse 8 Ansaugschlitze 9 Verstellbarer Pumpenfuß** 10 Kabelklemmung 11 Klemme Dauerbetrieb***

SUB 6500 / DRAIN 7000/7200/7500: Die Pumpe wird betriebsfertig mit Kombinippel, Anschluss- winkel und Betriebsanleitung ausgeliefert. SUB 8500 / DRAIN 9500: Die Pumpe wird be- triebsfertig mit Kombinippel und Betriebsanlei- tung ausgeliefert. 4 SICHERHEITSHINWEISE GEFAHR! Gefahr beim Berühren span- nungsführender Teile! Ein Defekt an der Pum- pe oder am Verlängerungskabel kann zu schwe- ren Verletzungen führen!

Trennen Sie den Stecker sofort vom Netz.

Schließen Sie das Gerät über einen FI- Schutzschalter mit einem Nennfehlerstrom <30mA an. VORSICHT! Verletzungsgefahr durch hei- ßes Wasser! Bei längerem Betrieb gegen die ge- schlossene Druckseite (>10min) kann sich das Wasser in der Pumpe stark erhitzen und unkont- rolliert austreten!

Trennen Sie die Pumpe vom Netz und lassen Sie Pumpe und Wasser abkühlen.

Prüfen Sie den Wasserstand saugseitig.

Prüfen Sie die Dichtheit der Leitungen.

Prüfen Sie die Installation der Saug- und Druckleitung.

Nehmen Sie die Pumpe erst nach Beheben aller Mängel wieder in Betrieb!

Die Pumpe nie am Netzkabel hochheben, transportieren oder befestigen. Das Netzka- bel nicht dazu benutzen, um den Netzstecker aus der Steckdose zu ziehen.

Eigenmächtige Veränderungen oder Umbau- ten an der Pumpe sind verboten. Reparatu- ren dürfen nur durch unseren Kundendienst durchgeführt werden.

Bei Arbeiten am Gerät den Netzstecker zie- hen. Den Netzstecker vor Feuchtigkeit schüt- zen.

Pumpe und Verlängerungskabel nur in tech- nisch einwandfreiem Zustand benutzen. Be- schädigte Geräte dürfen nicht betrieben wer- den.

Halten Sie einen Sicherheitsabstand zu Tie- ren ein, bzw. schalten Sie die Pumpe aus, wenn sich Tiere nähern. Elektrische Sicherheit

Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

Die Haus-Netzspannung muss mit den Anga- ben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versor- gungsspannung verwenden.

Das Gerät darf nur an einer elektrischen Ein- richtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leitungs-Schutzschalter 10A ins- talliert werden.

Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 3x1,5mm

der Qualität H07RN-F nach DIN 57282/57245 mit spritzwassergeschützter Steckvorrichtung. Kabeltrommeln immer vollständig abrollen.

Kontrollieren Sie vor jeder Inbetriebnahme den Zustand Ihres Verlängerungskabels. 5 MONTAGE

5.1 Druckleitung montieren (01)

HINWEIS Der Kombinippel kann entspre- chend dem gewählten Schlauchanschluss abge- schnitten werden. Nutzen Sie den größtmögli- chen Schlauchdurchmesser.

1. SUB 6500 / DRAIN 7000/7200/7500: An-

schlusswinkel (01/4) in den Pumpenausgang (01/3) schrauben. Kombinippel (01/2) in den Anschlusswinkel schrauben.

2. SUB 8500 / DRAIN 9500: Kombinippel (01/2)

in den Pumpenausgang (01/3) schrauben.

4. Netzkabel (01/6) mit Kabelbindern an der

Druckleitung befestigen.

5. Netzkabel ganz abwickeln.

6. Netzstecker in die Steckdose stecken.

6 INBETRIEBNAHME ACHTUNG! Gefahr von Überflutung! Bei Stö- rungen an der Pumpe kann Wasser austreten und Folgeschäden durch Überflutung verursa- chen.

Schließen Sie durch geeignete Maßnahmen aus, dass bei Störungen an der Pumpe Fol- geschäden durch Überflutungen entstehen. ACHTUNG! Gefahr von Geräteschäden! Bei nicht vollständig entleerten Druckleitungen, ent- lüftet die Pumpe nicht selbständig und es kann zu Schäden an der Pumpe kommen.

Bei erneuter Inbetriebnahme nach Entneh- men aus dem Schacht darauf achten, dass die Druckleitung vollständig entleert ist.

Betreiben Sie die Pumpe an einem Seil hän- gend oder achten Sie auf eine sichere Lage der Pumpe (stehend oder horizontal liegend).

Betreiben Sie die Pumpe nur, wenn die Pum- pe vollkommen eingetaucht ist.

Achten Sie auf ausreichenden Abstand zum Untergrund.

Lassen Sie die Pumpe niemals gegen eine geschlossene Druckleitung laufen.

Achten Sie bei Schächten immer auf ausrei- chende Dimensionierung.

Decken Sie Schächte immer trittsicher ab. 7 BEDIENUNG

7.1 Pumpe einschalten

ACHTUNG! Gefahr von Geräteschäden! Die Pumpe darf keine Festkörper ansaugen. Sand und andere schmirgelnde Stoffe im Fördermedi- um zerstören die Pumpe.

Achten Sie darauf, dass keine Festkörper in das Fördermedium gelangen können. HINWEIS Benutzen Sie bei schlammigem, sandigem oder steinigem Untergrund eine geeig- nete Platte für den sicheren Stand der Pumpe.

1. Netzkabel (01/6) vollständig abwickeln.

2. Sicherstellen, dass elektrische Steckverbin-

dungen im überflutungssicheren Bereich an- gebracht sind.

3. Ein- und Ausschalthöhe einstellen (siehe Ka-

pitel 7.2 "Einstellen der Ein- und Ausschalt- höhe", Seite9).

4. Nur DRAIN 9500: Verstellbaren Pumpenfuß

einstellen (siehe Kapitel 7.3 "Einstellen des Pumpenfußes (DRAIN 9500)", Seite9).

5. Pumpe langsam in das Fördermedium ein-

tauchen. Tauchpumpe dabei leicht schräg halten, damit eventuell eingeschlossene Luft entweichen kann.

6. Netzstecker in die Steckdose stecken.

7.2 Einstellen der Ein- und Ausschalthöhe

Das Kabel des Schwimmschalters (03/2) wird an der Kabelklemmung (03/1) festgeklemmt. Durch Verändern der Klemmposition können die Schalt- punkte des Schwimmschalters individuell einge- stellt werden. Empfohlene Kabellänge des Schwimmschalters ca. 120 mm. Nur SUB 8500/ DRAIN 9500: Für einen Dauerbe- trieb kann das Kabel des Schwimmschalters (03/2) in die Klemme Dauerbetrieb (03/3) einge- hängt werden. ACHTUNG! Gefahr von Geräteschäden! Beim Abpumpen besteht die Gefahr, dass die Pumpe trocken läuft und dadurch Geräteschäden entstehen.

Beaufsichtigen Sie die Pumpe beim Abpum- pen auf Restwasserhöhe ständig und vermei- den Sie, dass die Pumpe trocken läuft.

Setzen Sie die Pumpe bei Erreichen der Restwasserhöhe durch Ziehen des Netzste- ckers außer Betrieb. HINWEIS Wird die Restwasserhöhe unter- schritten, saugt die Pumpe Luft an. In diesem Fall muss die Pumpe bei ansteigendem Wasserstand und vor erneutem Betrieb entlüftet werden.

7.3 Einstellen des Pumpenfußes (DRAIN

9500) Mithilfe des verstellbaren Pumpenfußes (04/1) kann die Größe der Ansaugschlitze (01/8) ver- kleinert werden. Dadurch wird flacher abge- pumpt, größere Materialien werden nicht mehr angesaugt und die Fördermenge wird reduziert.

Drehen Sie den verstellbaren Pumpenfuß ge- gen den Uhrzeigersinn (04/a) um die Größe der Ansaugschlitze zu verkleinern.

Drehen Sie den verstellbaren Pumpenfuß im Uhrzeigersinn (04/b) um die Größe der An- saugschlitze zu vergrößern.DE

7.4 Pumpe ausschalten

1. Netzstecker aus der Steckdose ziehen.

8 WARTUNG UND PFLEGE

HINWEIS Nach Förderung von chlorhalti- gem Schwimmbadwasser oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser gespült werden.

1. Ansaugschlitze (01/8) bei Bedarf mit klarem

9 HILFE BEI STÖRUNGEN

GEFAHR! Gefahr von Stromschlag! Bei Arbeiten an der Pumpe besteht die Gefahr, einen elektrischen Stromschlag zu bekommen.

Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.

Fehler in der elektrischen Anlage durch eine Elektrofachkraft beseitigen lassen. HINWEIS Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst. Störung Mögliche Ur- sache Abhilfe Motor läuft nicht. Laufrad blo- ckiert. Schmutz im An- saugbereich entfernen. Durch Öffnung im Motorgehäu- se hinten mit ge- eignetem Werk- zeug reinigen. Thermo- schutzschal- ter hat abge- schaltet. Warten, bis der Thermoschutz- schalter die Pumpe wieder einschaltet. Auf maximale Tem- peratur des För- dermediums achten. Pumpe prüfen lassen. Keine Netz- spannung vorhanden. Sicherungen prüfen, Strom- versorgung von Elektrofachkraft prüfen lassen. Schwimm- schalter schaltet nicht bei anstei- gendem Was- serstand. Pumpe an eine AL-KO Service- stelle schicken. Pumpe läuft, aber fördert nicht. Luft im Pum- pengehäuse. Pumpe durch Schräghalten entlüften. Saugseitige Verstopfung. Schmutz im An- saugbereich entfernen. Druckleitung geschlossen. Druckleitung öff- nen. Druck- schlauch ge- knickt. Druckschlauch strecken.467769_i 11 Lagerung Störung Mögliche Ur- sache Abhilfe Fördermen- ge zu gering Schlauch- durchmesser zu klein. Größeren Druckschlauch verwenden. Saugseitige Verstopfung. Schmutz im An- saugbereich entfernen. Förderhöhe zu groß. Max. Förderhö- he beachten, siehe techni- sche Daten! 10 LAGERUNG HINWEIS Bei Frostgefahr muss das System vollständig entleert und die Pumpe an einem frostsicheren Ort gelagert werden. 11 ENTSORGUNG Elektro- und Elektronikaltgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen! Verpackung, Gerät und Zubehör sind aus recy- clingfähigen Materialien hergestellt und entspre- chend zu entsorgen. 12 KUNDENDIENST/SERVICE Bei Fragen zu Garantie, Reparatur oder Ersatz- teilen wenden Sie sich bitte an Ihre nächstgele- gene AL-KOServicestelle. Diese finden Sie im Internet unter folgender Adresse: www.al-ko.com/service-contacts 13 GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung

Sachgemäßer Behandlung

Verwenden von Original-Ersatzteilen Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen

Eigenmächtigen technischen Veränderungen

Nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.GB
