ПОСІБНИК КОРИСТУВАЧА BR 5540 RS Bp Pack Kärcher

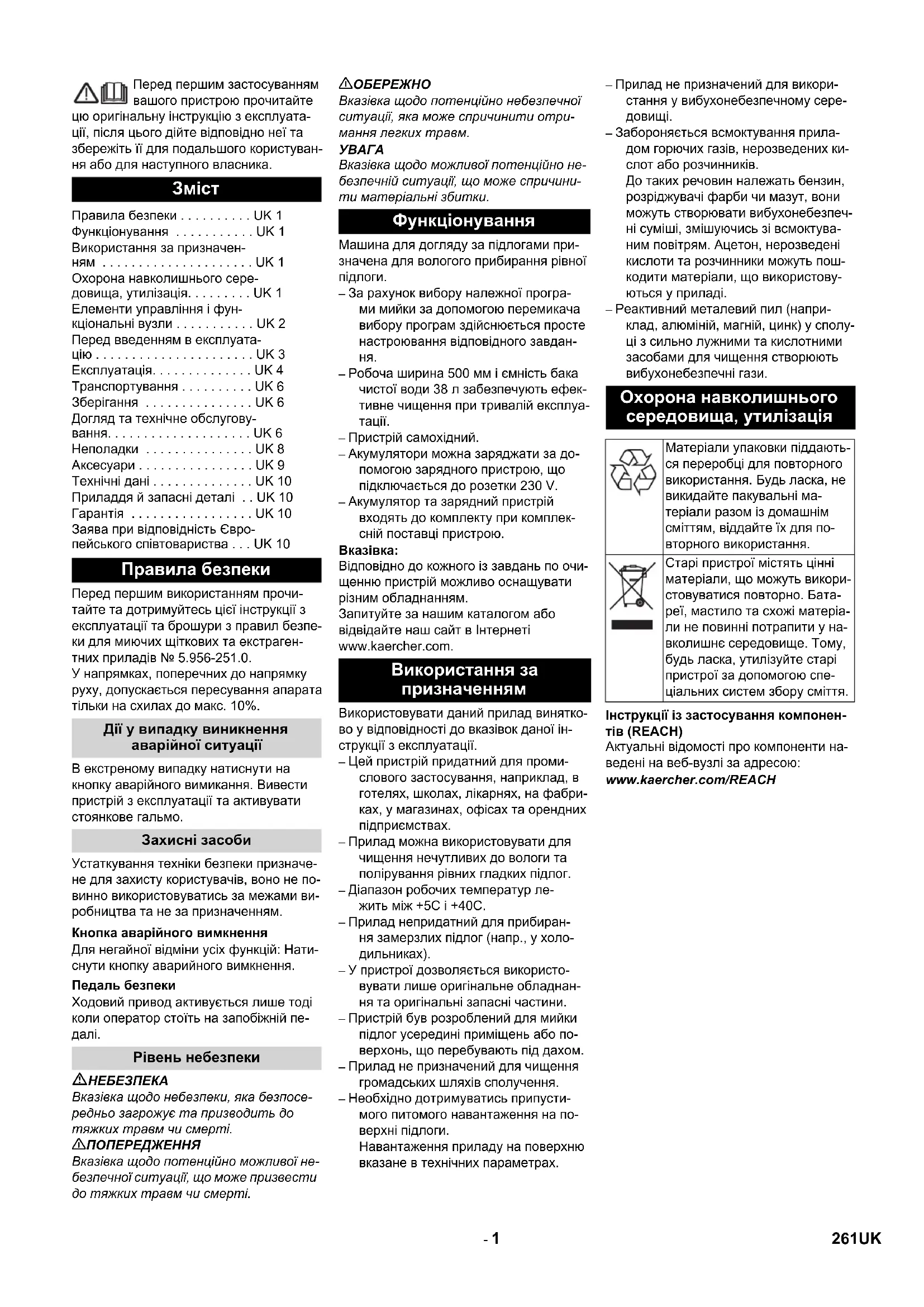

Chairman of the Board of Management Director Regulatory Affairs & Certification 260 LT- 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. Перед першим використанням прочи- тайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпе- ки для миючих щіткових та екстраген- тних приладів № 5.956-251.0. У напрямках, поперечних до напрямку руху, допускається пересування апарата тільки на схилах до макс. 10%. В екстреному випадку натиснути на кнопку аварійного вимикання. Вивести пристрій з експлуатації та активувати стоянкове гальмо. Устаткування техніки безпеки призначе- не для захисту користувачів, воно не по- винно використовуватись за межами ви- робництва та не за призначенням. Для негайної відміни усіх функцій: Нати- снути кнопку аварийного вимкнення. Ходовий привод активується лише тоді коли оператор стоїть на запобіжній пе-

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. Машина для догляду за підлогами при- значена для вологого прибирання рівної

– За рахунок вибору належної програ- ми мийки за допомогою перемикача вибору програм здійснюється просте настроювання відповідного завдан-

– Робоча ширина 500 мм і ємність бака чистої води 38 л забезпечують ефек- тивне чищення при тривалій експлуа-

– Пристрій самохідний. – Акумулятори можна заряджати за до- помогою зарядного пристрою, що підключається до розетки 230 V. – Акумулятор та зарядний пристрій входять до комплекту при комплек- сній поставці пристрою.

Відповідно до кожного із завдань по очи- щенню пристрій можливо оснащувати різним обладнанням. Запитуйте за нашим каталогом або відвідайте наш сайт в Інтернеті www.kaercher.com. Використовувати даний прилад винятко- во у відповідності до вказівок даної ін- струкції з експлуатації. – Цей пристрій придатний для проми- слового застосування, наприклад, в готелях, школах, лікарнях, на фабри- ках, у магазинах, офісах та орендних підприємствах. – Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог. – Діапазон робочих температур ле- жить між +5С і +40С. – Прилад непридатний для прибиран- ня замерзлих підлог (напр., у холо- дильниках). – У пристрої дозволяється використо- вувати лише оригінальне обладнан- ня та оригінальні запасні частини. – Пристрій був розроблений для мийки підлог усередині приміщень або по- верхонь, що перебувають під дахом. – Прилад не призначений для чищення громадських шляхів сполучення. – Необхідно дотримуватись припусти- мого питомого навантаження на по- верхні підлоги. Навантаження приладу на поверхню вказане в технічних параметрах. – Прилад не призначений для викори- стання у вибухонебезпечному сере-

– Забороняється всмоктування прила- дом горючих газів, нерозведених ки- слот або розчинників. До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпеч- ні суміші, змішуючись зі всмоктува- ним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пош- кодити матеріали, що використову- ються у приладі. – Реактивний металевий пил (напри- клад, алюміній, магній, цинк) у сполу- ці з сильно лужними та кислотними засобами для чищення створюють вибухонебезпечні гази. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH

Правила безпеки . . . . . . . . . . UK 1 Функціонування . . . . . . . . . . . UK 1 Використання за призначен- ням . . . . . . . . . . . . . . . . . . . . . UK 1 Охорона навколишнього сере- довища, утилізація. . . . . . . . . UK 1 Елементи управління і фун- кціональні вузли . . . . . . . . . . . UK 2 Перед введенням в експлуата- цію . . . . . . . . . . . . . . . . . . . . . . UK 3 Експлуатація. . . . . . . . . . . . . . UK 4 Транспортування . . . . . . . . . . UK 6 Зберігання . . . . . . . . . . . . . . . UK 6 Догляд та технічне обслугову- вання. . . . . . . . . . . . . . . . . . . . UK 6 Неполадки . . . . . . . . . . . . . . . UK 8 Аксесуари . . . . . . . . . . . . . . . . UK 9 Технічні дані . . . . . . . . . . . . . . UK 10 Приладдя й запасні деталі . . UK 10 Гарантія . . . . . . . . . . . . . . . . . UK 10 Заява при відповідність Євро- пейського співтовариства . . . UK 10 Правила безпеки Дії у випадку виникнення аварійної ситуації Захисні засоби Кнопка аварійного вимкнення Педаль безпеки Рівень небезпеки Функціонування Використання за призначенням Охорона навколишнього середовища, утилізація Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні ма- теріали разом із домашнім сміттям, віддайте їх для по- вторного використання. Старі пристрої містять цінні матеріали, що можуть викори- стовуватися повторно. Бата- реї, мастило та схожі матеріа- ли не повинні потрапити у на- вколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спе- ціальних систем збору сміття. 261UK- 2 1 Штуцер шлангу, автоматика напов-

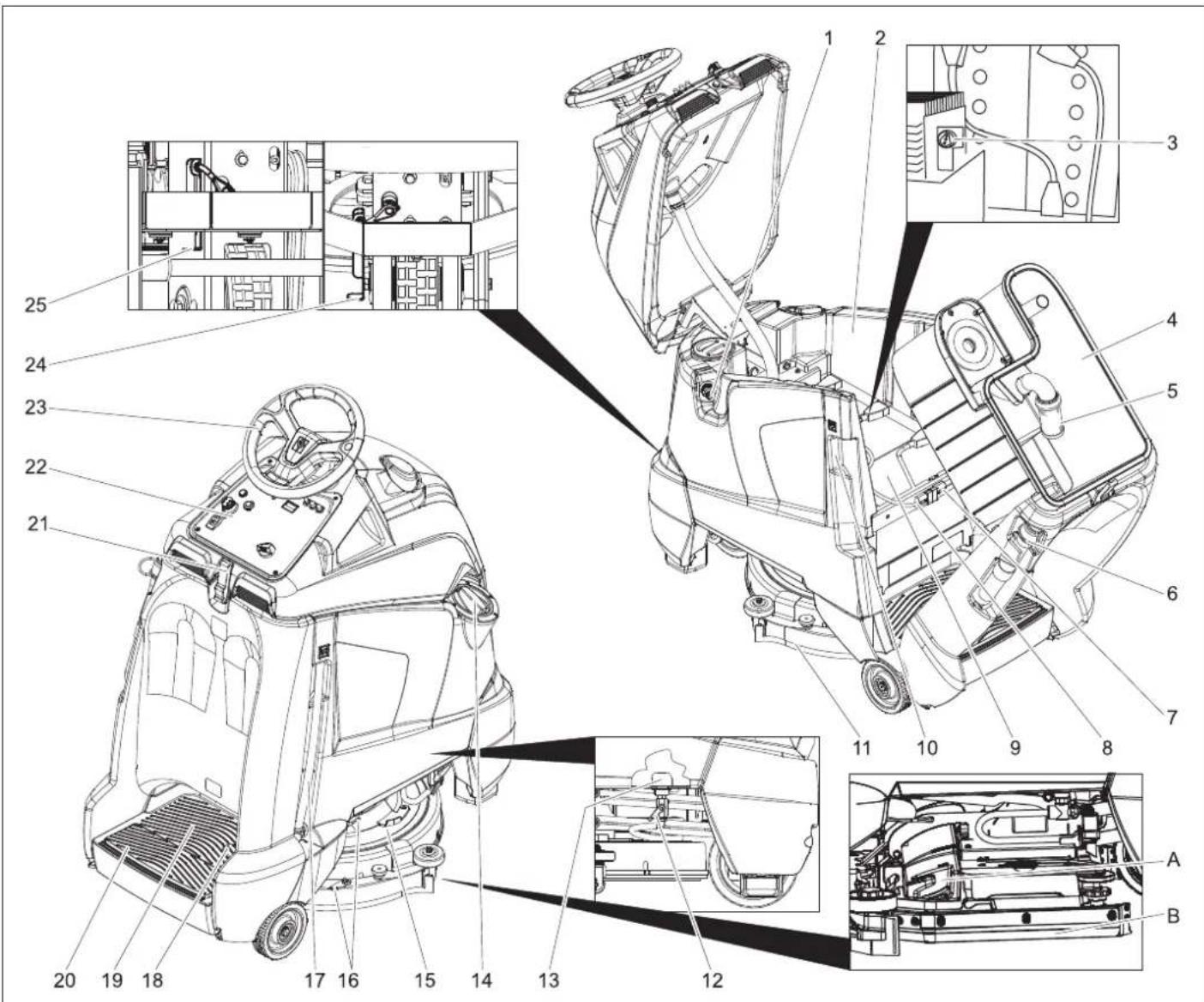

2 Резервуар чистої води 3 Індикатор стану зарядки (лише для варіанту Bp Pack) 4 Резервуар брудної води 5 Поплавок 6 Шланг зливання брудної води 7 Штепсельний роз'єм пристрою 8 Штекерний роз'єм для акумуляторів 9 Акумулятор 10 Штепсельна вилка зарядного при- строю (тільки варіант Вр Pack) 11 Всмоктувальна пластина 12 Кран чистої води 13 Сито для свіжої води 14 Кришка резервуара чистої води 15 Носова частина 16 Підвіска всмоктуючої планки для сильного забруднення (двоетапний

17 Покажчик рівня чистої води Шланг зливання чистої води 18 Акселератор 19 Місце для оператора 20 Педаль безпеки 21 Затискач 22 Панель управління 23 Кермо 24 Важіль розблокування, рух 25 Важіль розблокування, переміщення A Резервуар для збору грубого сміття (тільки для варіанту BR) B Бічний бризковик (тільки для варіанту BR) – Органи управління для процесу чи- щення є жовтими. – Органи управління для технічного обслуговування та сервісу є світло-

Елементи управління і функціональні вузли Кольорове маркування Індикація стану зарядки 1 зелений Горить: Процес зарядки

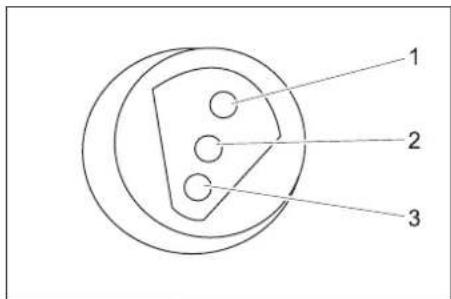

2 жовтий Горить: Заключна фаза процесу зарядки. 3 червоний Горить: Процес зарядки. Блимає: Ініціалізація за- рядного пристрою. 262 UK- 3 1 Перемикач вибору програм 2 Замок-вимикач 3 Кнопка аварійного вимкнення (для розблокування повернути) 4 Перемикач напрямку руху, світиться покажчик обраного напрямку руху. 5 Сигнал 6 Індикатор акумулятора 7 Лічильник робочих годин 8 Регулятор запобіжника 9 Запобіжник всмоктувальної турбіни 10 Запобіжник приводу щіток 1 Рух, обмежений діапазон швидкості 2 Рух, максимальний діапазон швидко-

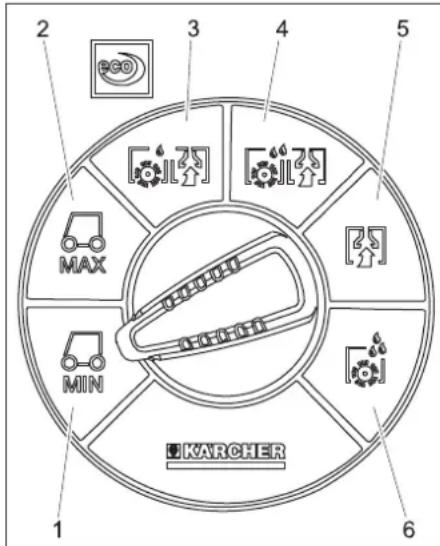

3 Слабка інтенсивність очищення (eco) 4 Висока інтенсивність очищення (есо) 5 Всмоктування 6 Нанести розчин для очищення При роботі з акумуляторами слід дотри- муватися наступних попереджувальних

Небезпека вибуху. Не класти інстру- менти або подібні предмети на акуму- лятор, тобто на виводи полюсів і міже- лементне з'єднання. Небезпека травмування. Ніколи не торкатися до свинцевих елементів. Пі- сля робіт з акумулятором необхідно по-

Якщо у варіанті Bp-Pack використовуються акумулятори з рідким електролітом, необ- хідно враховувати наступне: – Слід дотримуватися максимальних габаритів акумуляторів.

При зарядці мокрих акумуляторів криш- ка акумулятор повинен бути відкритий. – Під час зарядки мокрих акумуляторів слід дотримуватися інструкцій вироб- ника акумуляторів. У варіанті Bp Pack акумулятор вже вмон-

Пристрій захисту від глибокого розряд- ження приладу настроєний на передба- чений тип акумулятора. Тому при на- ступній заміні у відповідний пристрій до- зволяється встановлювати тільки акуму- лятор зазначеного типу. Відкрити замок. Відкинути вперед верхню частину

Відкинути резервуар для брудної води назад. Встановити акумулятори на пристрій. З'єднати полюси за допомогою з'єд- нувального кабелю, що додається.

Небезпека ушкодження. Дотримува- тись правильної полярності Сполучний кабель, який постав- ляється у комплекті, затиснути на вільних полюсах (+) та (-) акумулято-

Акумулятор може бути ушкоджений внаслідок глибокої розрядки. Перед вве- денням пристрою в експлуатацію заря- дити батарею.

Пристрій оснащений захистом від над- мірного розрядження, тобто при досяг- ненні мінімально припустимого рівня за- ряду пристрій може лише виконувати всмоктування та пересування. Перемістити прилад безпосередньо до станції зарядки, при цьому уника- ти підйомів. Зняти штепсельну вилку пристрою з кріплення і з'єднати з електромере- жею (тільки версія Bp Pack). Тривалість зарядки становить в се- редньому прибл. 10 годин. Панель управління Індикація акумуляторних батарей горить Акумулятор заряджений. блимає Акумулятор необхідно заря- дити, а привід щітки та систе- му нанесення засобу для очи- щення деактивувати. Перемикач вибору програм Перед введенням в експлуатацію Встановити акумулятори (тільки варіант Вр) Дотримуватися вказівок на акумуляторі, в інструкції з ко- ристування та у посібнику з ек- сплуатації приладу. Носити захист для очей Не допускати дітей до елек- троліту та акумуляторів. Небезпека вибуху Забороняється розведення від- критого вогню, іскріння, ство- рення відкритих джерел світла та паління. Небезпека хімічних опіків Перша допомога Попереджувальне маркування

тейнер для сміття Максимальні габарити акумуляторів Довжина ширина висота 330 mm 172 mm 236 mm Комплект акумуляторів № замовлен-

3 x 12 в/70 A, не потребує технічного обслуговуван-

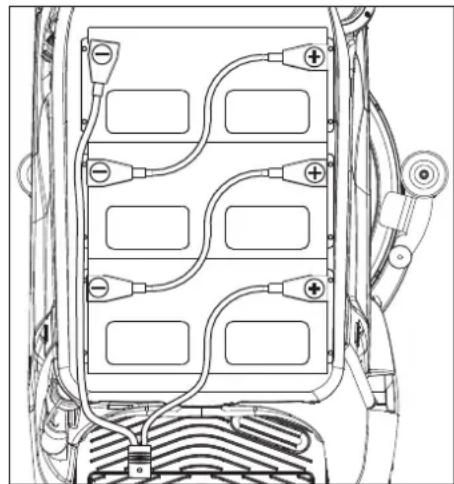

6.654-093.0 Установити та підключити

Пристрій Тип акумулятора 1.533-170.0 акумулятор, що не обслуговується

1.533-171.0 1.533-172.0 1.533-173.0 Зарядити акумулятор 263UK- 4 Витягнути штепсельну вилку заряд- ного пристрою і вставити в кріплення на пристрої (тільки версія Bp Pack). Відкрити замок. Відкинути вперед верхню частину

Відкинути резервуар для брудної води назад. Від'єднати затискач кабелю від кле- ми негативного полюса акумулятора. Від'єднати затискачі кабелів, що за- лишилися, від акумуляторів Вийняти акумулятори. Використані акумулятори слід утиліз- увати відповідно до діючих припи-

У положенні зупинки прилад захищений від пересування за допомогою електрич- ного стояночного гальма. Для пере- міщення приладу необхідно розблокува- ти стояночне гальмо. Для розблокування стояночного гальма необхідно перевести важіль розблокування вниз.

Небезпека нещасного випадку через пристрой, що скачується. Після завер- шення процесу переміщення необхідно обов'язково знову встановити важіль розблокування у нижнє положення і, та- ким чином, знову активувати стоянко-

Небезпека ушкодження. Забороняється переміщати пристрій зі швидкістю вище 7 км/год.

Для негайної зупинки усіх функцій зняти ногу з педалі, натиснути на клавішу аварійного вимикання і повернути пуско- вий перемикач у положення "0". Підняти наверх і зняти картонну упа- ковку з пристрою. Відкласти упаковку убік. Розрізати та видалити натяжну стріч-

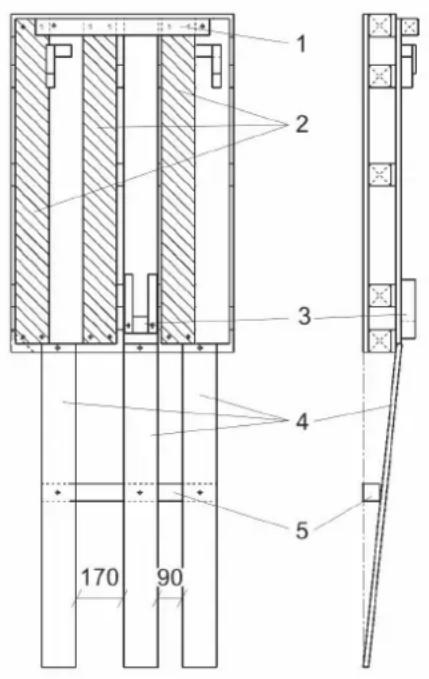

1 Дерев'яний брус, стан постачання 2 Дошка, що відкочується, стан поста-

3 Фіксація переднього колеса 4 Дошка, що відкочується, після пере-

5 Дерев'яний брус, після перемонтажу Відгвинтити від піддону дошку, що відкочується, і дерев'яний брус. Пригвинтити дошку, що відкочується, і дерев'яний брус як вказано вище. Зняти фіксацію переднього колеса. Для розблокування стояночного гальма необхідно перевести важіль

Зрушити пристрій з піддону вперед. Для розблокування стояночного гальма необхідно перевести важіль

몇 ПОПЕРЕДЖЕННЯ Тривале використання пристроїв може призвести до порушення кровопоста- чання в руках. Визначити точно час використання при- строю неможливо, через те що це зале- жить від багатьох іфакторів: – Особиста схильність до порушення кровооббігу (часто холодні пальці, зуд пальців). – Низька температура навколишнього середовища. Необхідно носити теплі рукавички для захисту. – Сильне стискання заважає кровооб-

– Безперервна робота пристрою - це гурше, ніж робота з паузами. При регулярному довгому використанні пристроя та при повторному прояві від- повідних симптомів (наприклад, зуд в пальцях, холодні пальці) ми радимо пройти обстеження у лікаря.

Для негайної зупинки усіх функцій зняти ногу з педалі, натиснути на клавішу аварійного вимикання і повернути пуско- вий перемикач у положення "0". Виконати роботи з технічного обслу- говування „Перед початком експлуа- тації“ (див. розділ „Догляд та технічне обслуговування“).

Небезпека нещасних випадків. Перед початком роботи завжди варто пере- віряти на рівній поверхні справність стоянкового гальма. Встановити замок-вимикач на „0“. Натиснути кнопку аварийного ви-

Якщо прилад можна буде перемістити вручну, то стояночне гальмо несправне. Важіль розблокування стояночного гальма натиснути вгору. Якщо можна буде усе ще перемістити прилад вручну, стояночне гальмо де- фектне. Виключити прилад і викликати сервісну службу.

Небезпека нещасного випадку. Якщо пристрій під час переміщення по по- хилій ділянці не має достатнього галь- мового ефекту, натиснути на клавішу аварійного вимикання: Закрити кришку баку чистої води. 몇 ПОПЕРЕДЖЕННЯ Дотримуватись інструкцій підприєм- ства водопостачання. Відповідно до діючих директив забороняється експлуатація пристрою без системного ро- зділювача у системі водопо- стачання питної води. Слід використо- вувати відповідний системний розділю- вач фірми KÄRCHER або альтернатив- ний системний розділювач, згідно EN 12729 типу BA. Вода, що пройшла через системний ро- зділювач, вважається непридатною

Системний розділювач завжди повинен знаходитися в системі водопостачан- ня, не дозволяється підключати його безпосередньо до пристрою. Підключити шланг до пристрою авто- матичного заповнення та відкрити подачу води (максимальна темпера- тура 60 °C, макс. тиск 5 бар). Слідкувати за пристроєм, автомати- ка наповнення зупиняє подачу води, якщо бак повний. Закрити подачу води і від'єднати шланг від приладу.

Після процесу зарядки Вийняти акумулятори Пересунути прилад Вивантаження приладу Експлуатація Перевірити стояночне гальмо. Гальмування Заливання застосовуваних

264 UK- 5 Відкрити кришку резервуара чистої

Залити свіжу воду (максимальна тем- пература 60 °C). Звільнити простір, достатній для засобу, що чистить. Закрити кришку резервуара чистої

Перед увімкнення пристрою в перший раз резервуар для чистої води варто за- лити повністю, щоб видалити повітря із системи подачі води. Якщо система трубопроводів порожня, може пройти не менше 2 хвилин, поки розчин для чищення не вийде з очищу- вальної голівки. 몇 ПОПЕРЕДЖЕННЯ Небезпека ушкодження. Застосовува- ти тільки рекомендовані засоби для чи- щення. У випадку використання інших засобів для чищення експлуатуюча осо- ба бере на себе підвищений ризик з по- гляду безпеки роботи й небезпеки одержання травм. Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кисло-

Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

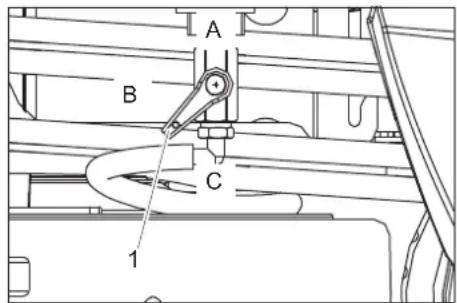

Не використовувати сильно пінливі засо- би для чищення. Рекомендовані миючі засоби: Додати мийний засіб у резервуар для чистої води. 1 Кран чистої води A Максимальна кількість чистої води B Половина кількості чистої води C Кран чистої води закритий Повернути кран чистої води в необ- хідне положення. Щоб ознайомитися з приладом, слід про- вести перші спроби переміщення на вільній площі.

Небезпека перекидання приладу на за- надто крутих схилах. У напрямку руху дозволяється пере- сування по схилах до 10%. Небезпека перекидання при швидкій їзді на поворотах. Небезпека заносу на мокрій підлозі. На поворотах слід сповільнювати швидкість руху. Небезпека перекидання на нестабіль- ному ґрунті. Дозволяється переміщати прилад тільки на міцній підставці.

перекидання приладу при ве- ликому бічному крені. У напрямках, поперечних напрямку руху, допускається пересування тільки по схилах до 10%. Встати на опорну поверхню. Не натискати на акселератор. Розблокувати кнопку аварийного ви- мкнення, повернувши її. Встановити замок-вимикач на „1“. За допомогою перемикача вибору програм встановити діапазон швид-

За допомогою перемикача напрямку руху на пульті керування встановити напрямок руху.

Перемикач напрямку руху служить також як запобіжний вимикач. Тому на нього також слід натискати при виборі раніше встановленого бажаного напрямку руху. Для переміщення обережно натисну- ти на акселератор.

Напрямок руху можна змінювати також під час переміщення. Так, наприклад, шляхом переміщення назад і вперед можна чистити також сильно забруднені

При перевантаженні тяговий двигун че- рез певний час вимикається. Протягом мінімум 5 хвилин охолод- жувати прилад.

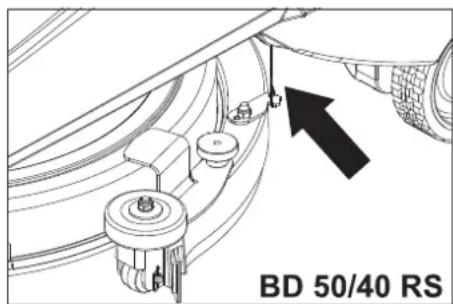

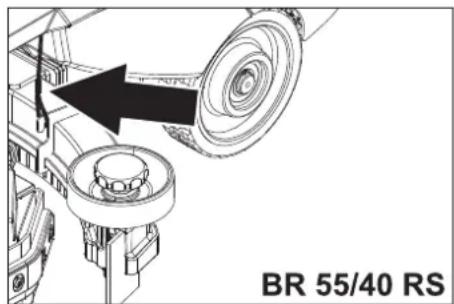

Якщо пристрій стоїть на місці більш 2 се- кунд, то подача рідини для чищення і привід щіток перериваються до наступ- ного переміщення. Встати на опорну поверхню. Не натискати на акселератор. Розблокувати кнопку аварийного ви- мкнення, повернувши її. Встановити замок-вимикач на „1“. Повернути перемикач вибору програ- ми на необхідну програму. За допомогою перемикача напрямку руху на пульті керування встановити напрямок руху "вперед". Натиснути на акселератор і об'їхати поверхню, що очищається. Обидва троси підвісити до всмокту- вальної планки, щоб всмоктувальна планка не опускалась. Встановити перемикач вибору про- грам у положення "Нанесення розчи- ну для очищення". Нанести розчин для очищення на сильно забруднену поверхню і дати йому подіяти. Обидва троси знову від'єднати від всмоктувальної планки. Повторити очищення вибравши низьку або середню ступінь інтенсив-

Встановити перемикач вибору про- грам у положення всмоктування. Проїхати ще на незначну відстань щоб провести всмоктування води, що залишилася. Засіб для чищення Застосування Миючі засо-

Прибирання всіх водостій-

RM 780 RM 746 Прибирання блискучих по- верхонь (напр., граніту) RM 755 es Прибирання та загальне очищення промислових

RM 69 ASF Прибирання та загальне очищення керамічної

RM 753 Прибирання кахелю у санітарній сфері RM 751 Прибирання та дезінфек- ція у санітарній сфері RM 732 Видалення бруду з будь- яких стійких до лугів підлог (напр., підлог з полівінілх-

RM 752 Видалення бруду з ліноле- умних покриттів RM 754 Експлуатація

Сильне забруднення (двоетапний

Закінчити чищення 265UK- 6 Встановити пристрій на рівній повер-

Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.

Переповнення резервуару для брудної води. Якщо резервуар для брудної води повний, то потік усмоктування перери- вається поплавком. Спорожнити резер- вуар для забрудненої води. 몇 ПОПЕРЕДЖЕННЯ Слідуйте місцевим нормам щодо стіч-

Зняти зливний шланг забрудненої води з кріплення і відкрити кришку зливного шлангу. Зжати кінець шлангу і нахилити над пристроєм для утилізації. Регулювати силу струміню брудної води за рахунок стискання кінця

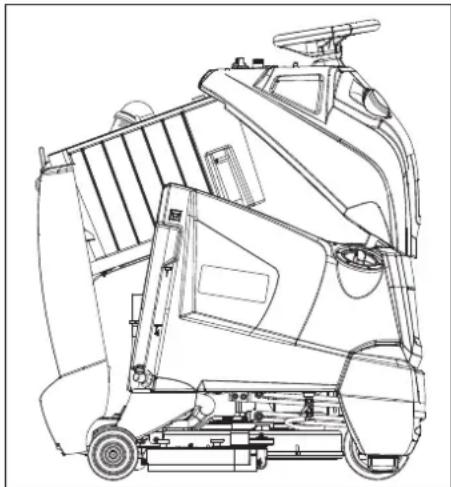

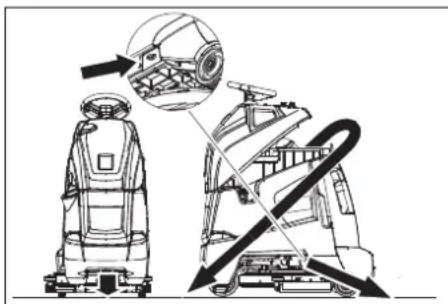

Відкинути вперед верхню частину

Почистити поплавок і перевірити рух- ливість кульки поплавка. Резервуар брудної води промити чи- стою водою. Очистити внутрішню сторону верхнь- ої частини приладу. Вставити шланг брудної води в кріплення на приладі. Вийняти із тримача зливальний шланг для свіжої води та помістити його в призначений для цього збірник

Спустити рідину для очищення. Зняти кришку з бака для свіжої води.

Промити бак для свіжої води чистою во- дою (максимальна температура 60 °C).

Небезпека ушкодження резервуара для свіжої води, клапанів та ущільнень. По закінченню роботи ніколи не залишати розчин для очищення в баку для свіжої

Для висихання баку встановити при- лад як показано вище.

Небезпека травмування! Для наванта- ження/вивантаження пристрій може пересуватися тільки на схилах до 10%. Пересуватися повільно.

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою. Зняти з приладу всмоктувальну планку і щітку. При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу при-

Цей прилад має зберігатися лише у вну- трішніх приміщеннях.

Небезпека травмування! Перед прове- денням будь-яких робіт з ремонту або технічного обслуговування пристрою пусковий перемикач поставити в поло- ження "0", а ключ витягти. Витягнути акумуляторний штекер. 몇 ПОПЕРЕДЖЕННЯ Усмоктувальна турбіна після відклю- чення продовжує обертатися. Роботи з технічного обслуговування починати виконувати тільки після зупинки турбі-

Спустити та утилізувати рештки брудної та чистої води. Перевірити щільність посадки вер- хньої частини приладу на резервуарі брудної води. Перевірити стан шин. Перевірити правильну посадку щіток. Перевірити на щільність штекерні сполучні елементи всмоктувального

Перевірити кріплення всмоктуваль- ної планки (див. "Роботи з технічного обслуговування"). Перевірити замок зливного шлангу брудної води на щільність посадки. Перевірити правильну посадку обох зливних шлангів на кріпленнях. Перевірити педаль акселератора, гальма та кермо на справність. Перевірити рівень електроліту у аку- муляторі з рідким електролітом, в разі необхідності долити дистильова-

Звільнити резервуар брудної води. Резервуар брудної води промити чи- стою водою. Почистити сіточний фільтр і попла- вок у баці брудної води (див. "Роботи з технічного обслуговування"). Очистити резервуар чистої води. Для висихання системи увімкнути ви- тяжку на одну хвилину. Видалити вміст з резервуару для збору грубого сміття і очистити його (тільки для варіанту BR). Перевірити щітки на зношеність і по-

Почистити усмоктувальні пелюстки в усмоктувальному коромислі і пере- вірити на зношеність. Очистити прилад ззовні, використо- вуючи для цього вологу ганчірку, про- сочену слабким лужним розчином. Перевірити прилад візуально на на- явність ушкоджень. Для висихання баку встановити при- лад так, як описано в розділі "Спо- рожнення баку". Заряджання акумулятора Якщо акумулятор заряджений менше ніж на 50%, зарядити його повністю й без перерв. Якщо акумулятор заряджений біль- ше ніж на 50%, зарядити його лише тоді, якщо наступного разу передба- чається використання повної трива- лості роботи пристрою. За регулярної експлуатації заряджа- ти акумулятор повністю й без перерв щонайменше один раз на тиждень.

Почистити верхню поверхню акуму-

У випадку наявності мокрих акумуля- торів перевірити густину кислоти. Перевірити кабель акумулятора на міцність посадки. Очистити сітчастий фільтр елементу резервуара чистої води. Тільки для BR 55/40 RS: Перевірити бічний бризковик на голівці для чищення. Поміщати пристрій на тривале збері- гання лише з повністю зарядженими акумуляторами. Повторно повністю заряджати акумулятор щонайменше один раз на місяць. Виведення з експлуатації Випустити воду з баку Злити забруднену воду Спускання чистої води Транспортування

Догляд та технічне обслуговування План техогляду Перед початком експлуатації: Після закінчення роботи: Кожного тижня Кожні 50 годин експлуатації

266 UK- 7 Почистити внутрішню частину і кор- пус акумулятора. Перевірка стояночного гальма. * Почистити кардані шарніри на підвіс- ці миючої головки. Перевірити на предмет зношування вугільні щітки та комутатори всіх дви-

Перевірити натяг ланцюгів системи керування. * Перевірити натяг ланцюгів ходового

• Проведення технічного обслуговуван-

Для того щоб гарантувати надійну екс- плуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher. Витягнути всмоктувальний шланг з щіткової пластини. Підняти ручку з'єднального елементу на всмоктувальної планці. Зніміть всмоктувальну трубку Зніміть усмоктувальну планку 1 Грибкова рукоятка 2 Пластмасова деталь 3 Всмоктувальний язичок Виверніть грибкові рукоятки Зніміть пластмасові деталі. Вставити крайки Переверніть або вставте нові усмок- тувальні крайки. Вставити пластмасові деталі Вставте й затягніть грибкові рукоятки Відкинути важіль розблокування на-

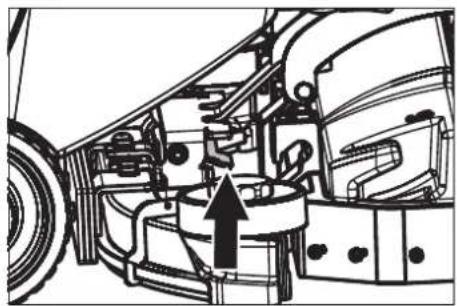

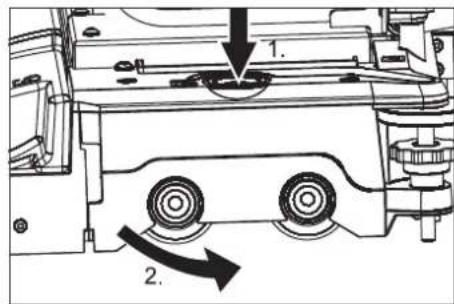

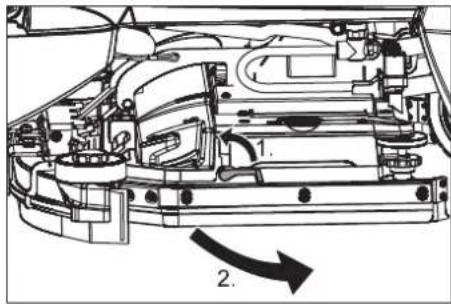

Обернути бризковик вперед. Нажати кнопку заміни щітки й відки- нути кожух на щітковій голівці. Вийняти вал, що мете. Вставити новий щітковий вал і зафік- сувати його. Закрийте кожух, вирівняйте щітки й зафіксуйте в кожусі. Обернути бризковик назад. Відкинути важіль розблокування

Установити перемикач вибору про- грам у положення "Рух". Ключ запалювання повернути в пози- цію "0" і витягнути його з замка. Витягнути всмоктувальний шланг з щіткової пластини. 1 Всмоктуючий шланг 2 Зчеплення всмоктуючої планки Витягнути всмоктувальний шланг з щіткової пластини. Від'єднати зчеплення всмоктуючої

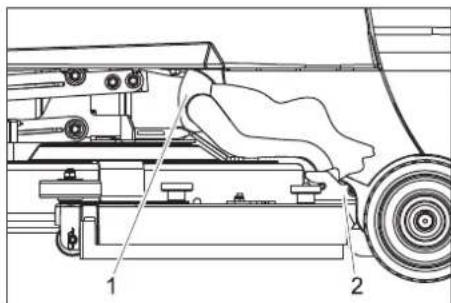

Зніміть всмоктувальну трубку Зняти щіткову пластину 1 Гайка з насічкою Відкрутити гайки з насічкою. Вийняти вставку всмоктуючої планки з всмоктуючої планки рухом вниз. 1 Всмоктувальний язичок 2 Вставка всмоктуючої планки Зняти із вставки всмоктуючої планки кромки, що всмоктують.

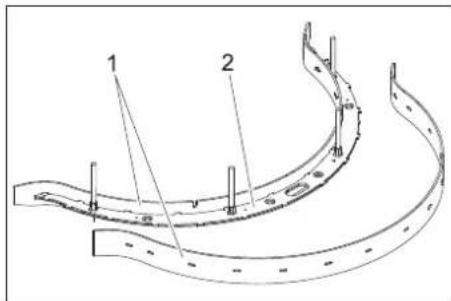

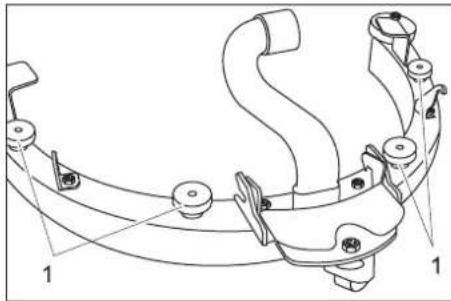

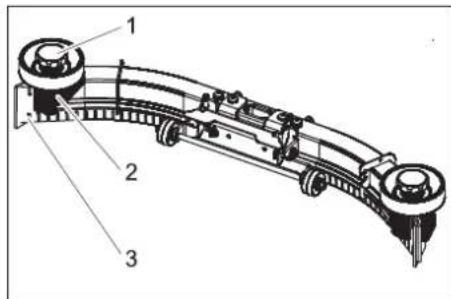

Всмоктувальну крайку можна перевер- тати 3 рази, поки не будуть зношені усі її краї. Після цього знадобиться встанови- ти нову всмоктувальну крайку. Розвернути крайки, що всмоктують або замінити їх і підвісити їх назад на гачки вставки всмоктуючої планки. Вставку всмоктуючої планки встави- ти в всмоктуючу планку. Накрутити гайки з насічкою і затягну-

Підняти носову частину. Ключ запалювання повернути в пози- цію "0" і витягнути його з замка. Важіль розблокування щіткових пла- стин повернути проти годинникової стрілки - щітки опускаються и можуть сховатися під приладом. Нові щітки зберігати під носовою ча-

Важіль розблокування щіткових пла- стин повернути за годинниковою стрілкою та підняти наверх щітки. Відпустити важіль розблокування та перевірити надійність фіксації щіток. Кожні 100 годин експлуатації Кожні 200 годин експлуатації Договір на техобслуговування Роботи по технічному обслуговуванню BR 55/40 RS Зняття щіткової пластини Заміните або переверніть усмоктувальні крайки. Замінити валики щіток Роботи по технічному обслуговуванню BD 50/40 RS Зняття щіткової пластини Замінити або перевернути всмоктувальні язички Заміна дискових щіток 267UK- 8 1 Сито з головкою поплавка 2 Труба Почистити ззовні та промити сито. Перевірити рухомість поплавка. При сильному забрудненні: Зафіксувати трубу та достати з неї

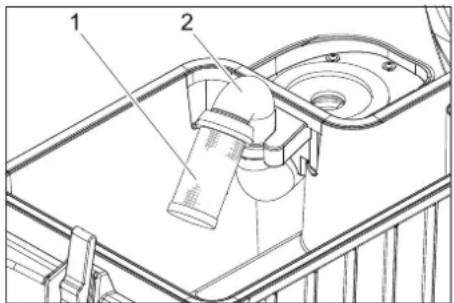

Очистити сито та голівку. Зафіксувати трубу та встановити в

В разі небезпеки замерзання: Звільнити резервуари чистої та бруд-

Зберігайте прилад в захищеному від морозу приміщенні.

Небезпека травмування! Перед прове- денням будь-яких робіт з ремонту або технічного обслуговування пристрою пусковий перемикач поставити в поло- ження "0", а ключ витягти. Витягнути акумуляторний штекер. 몇 ПОПЕРЕДЖЕННЯ Усмоктувальна турбіна після відключен- ня продовжує обертатися. Роботи з тех- нічного обслуговування починати вико- нувати тільки після зупинки турбіни В разі виникнення пошкоджень, які не можна усунути за допомогою цієї табли- ці, телефонуйте до сервісного центру. Мигання індикатора акумуляторної бата- реї виникає при наявності наступних не- поладок. Часова послідовність мигаю- чих сегментів вказує вид неполадки. Перед повторним введенням в екс- плуатацію зарядного пристрою необ- хідно витягти мережевий штекер із розетки, зачекати поки погасне інди- катор стану зарядки та знову встави- ти мережевий штекер в розетку. Роботи по технічному обслуговуванню всіх варіантів Очищення поплавка Захист від морозів

Несправності, яки відображаються на індикаторі акумулятора. Кількість мигаю- чих сегментів Несправність Усунення 1 Акумулятор розряджений або ушкоджений ка- бель акумулятора. Перевірити кабель акумулятора, зарядити акумулятор. 2 Кабель тягового двигуна всмоктувальної турбіни розірваний. Звернутися до служби підтримки користувачів. 3 Коротке замикання в кабелі тягового двигуна. 4 Не досягнута напруга глубокого розряду. Зарядити акумулятор. 5-- -- 6 Спробувати зрушити з місця при під'єднаному за- рядному пристрої (тільки версія Bp Pack). Витягнути штепсельну вилку зарядного пристрою і встави- ти в кріплення на пристрої (тільки версія Bp Pack). 7 Несправність педалі акселератора. Перед вмиканням приладу відпустити педаль акселератора. 8 Ушкоджена система керування. Звернутися до служби підтримки користувачів. 9 Несправність стоянкового гальма. 10 Поганий контакт на клемах акумулятора. Перевірити клеми акумулятора. 1 раз через кожні 5

Система керування в стані спокою. Повернути пусковий перемикач у положення "0", почекати короткий час, після чого поставити його знову в положення "1". Несправності, які відображаються на індикаторі стану зарядки (лише для варіанту Bp Pack) Миготливий сиг-

Несправність Усунення Блимає червоний Акумуляторні батареї мають неправильну полярність або не підключені Перевірити правильність положення акумуляторного кабелю. Блимає зелений та

Погане кабельне з'єднання між акумулято- ром та зарядним пристроєм. Перевірити правильність положення акумуляторного кабелю. Перевірити, чи немає обриву в з'єднанні з акумулятором під час процесу зарядки. Акумуляторна батарея пошкоджена Перевірити акумулятор.

Несправність Усунення Вико-

Прилад не запускається Приєднати штекер акумулятора до приладу. Користувач Опустити верхню частину приладу і закрити замок. Користувач Розблокувати кнопку аварийного вимкнення, повернувши її. Користувач Перевірити правильність положення акумуляторного кабелю. Користувач Перевіряти акумуляторний кабель на наявність корозії, при необхідності почисти-

В разі розрядки акумулятора, його необхідно зарядити. Користувач Витягнути штепсельну вилку зарядного пристрою і вставити в кріплення на при- строї (тільки версія Bp Pack).

268 UK- 9 Прилад не їде або їде занадто

Відпустити педаль акселератора, повернути ключовий перемикач на "0", поверну- ти ключовий перемикач на "1", натиснути на акселератор.

Запобіжник системи управління повернути у вихідне положення. Користувач Установити важіль розблокування в положення "Рух". Користувач Зарядити акумулятор. Користувач Двигун або система керування перегріті, прилад виключити і 5 хвилин охолоджува-

Видалити перешкоди перед колісами або відкотити прилад від перешкоди. Користувач Прилад не гальмує Стояночне гальмо деактивоване, для активації перевести важіль розблокування вниз.

Відсутнє чи недостатнє усмок-

Звільнити резервуар брудної води. Користувач Встановити запобіжник всмоктувальної турбіни у вихідне положення Користувач Піноутворення в резервуарі для брудної води? Використовувати невелику кількість засобів, що чистять, або інші засоби, що чистять. Використовувати піногасник.

Очистити і перевірити на герметичність ущільнення між верхньою частиною прила- ду та резервуаром брудної води, при необхідності замінити.

Очистити всмоктувальні язички на всмоктувальній пластині, при необхідності по- вернути або замінити.

Перевірити шланг на предмет забруднення, при необхідності почистити. Користувач Перевірити з'єднання між всмоктувальним шлангом і всмоктувальною планкою та між всмоктувальним шлангом і баком брудної води.

Перевірити щільність всмоктувального шлангу, при необхідності замінити. Користувач Перевірити, чи закрита кришка зливу брудної води. Користувач Почистити поплавок в резервуарі брудної води. Користувач Індикатор акумулятора мигає Зарядити акумулятор. Користувач Дивись "Несправності з індикацією". Користувач Недостатній результат очищен-

Вибрати інтенсивну програму мийки. Користувач Перевірити зношенність щітки, при необхідності замінити. Користувач Перевірити забруднення щітки і почистити. Користувач Перевірити, чи відповідає миючий засіб і щітка завданню з очищення. Користувач Зарядити акумулятор. Користувач Щітки не повертаються Встановити запобіжник приводу щіток у вихідне положення. Користувач Перевірити, чи не блокується щітка стронніми предметами, видалити стронні пред-

Зарядити акумулятор. Користувач Не відбувається або занадто мале поступання миючого роз-

Перевірити стан миючого розчину у резервуарі чистої води, при необхідності за- повнити резервуар.

Відкрити кран чистої води. Користувач Вибрати інтенсивну програму мийки. Користувач Перевірити сітчатий фільтр чистої води, при необхідності почистити. Користувач Головка, що чистить, не опу-

Запобіжник системи управління повернути у вихідне положення. Користувач Всмоктуюча планка не опу-

Відчепити троси від всмоктуючої планки. Користувач Несправність Усунення Вико-

Назва № деталі Характеристика Штук

для приладу Акумулятор * 6.654-093.0 12 В/70 Aг, не потребує обслуговування (гель), 1 3 Дозуюча станція 2.641-811.0 Для наповнення приладу водою і миючим засобом.

• Тільки для пристрою, оснащеного акумуляторною батареєю, що не обслуговується (гель). Додаткове обладнання для BR 55/40 RS Назва № деталі Характеристика Штук

для приладу Вал щітки, білий (середній, стандарт) 4.762-409.0 Для очищення делікатних або малозабруднених підлог.

Вал щітки, червоний (середній,

4.762-393.0 Для підлоги будь-якого типа. 1 2 Щітковий валик, жорсткий (зелений) 4.762-411.0 Жорсткий, для видалення стійких забруднень і проведення основного чищення: тільки для нечут- ливих поверхонь.

269UK- 10 Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу. Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. У кожній країні діють умови гарантії, на- даної відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуває- мо безкоштовно протягом терміну дії га- рантії, якщо вони викликані браком ма- теріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизова- ний сервісний центр з документальним підтвердженням покупки. Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/05/01 Циліндрична щітка, черні (дуже жор-

4.777-412.0 Дуже жорсткий, для видалення найбільш стійких забруднень і проведення основного чищення: тільки для нечутливих поверхонь.

Щітковий валик, високий-глибокий (середній жорсткості) 4.762-410.0 Середній жорсткості, для очищення сильно струк- турованої підлоги і глибоких щілин.

Вал для вальцьових накладок 4.762-415.0 Для кріплення вальцьових накладок. 1 2 Накладка, м'яка, жовта 6.369-732.0 Для полірування підлог. 1 2 Накладка, напівтверда, червона 6.369-734.0 Для чищення не сильно забрудненої підлоги. 1 2 Накладка, тверда, зелена 6.369-733.0 Для чищення нормально та сильно забруднених підлог.

Гумові язички для всмоктувальної

6.273-294.0 1 набір 1 набір Додаткове обладнання для BD 50/40 RS Назва № деталі Характеристика Штук

для приладу Дискова щітка, голуба (середня, стандартна) 8.600-042.0 Для очищення делікатних або малозабруднених

Дискова щітка, сіра (тверда) 8.600-043.0 Для очищення сильно забруднених підлог. 1 1 Диск 8.600-041.0 Для збору щіток. 1 1 Гумові язички для всмоктувальної

8.634-020.0 1 набір 1 набір Технічні дані

Номінальна напруга В 36 Ємність акумулято- ра (варіант пакунок) А-г(5г) 70 Середнє споживан- ня потужності Вт 1480 1080 Потужність тягового двигуна (номінальна потужність) Вт 157 Потужність всмокту- вання двигуна Вт 470 Потужність всмокту- вання щіток Вт 600 209 Всмоктування Сила всмоктування, кількість повітря л/с 34 Сила всмоктування, нижній тиск кПа 11,7 Щітки для чищення Робоча ширина мм 559 508 Діаметр щітки мм 96 508 Кількість обертів щітки 1/хв. 1500 180 Розміри та вага Нанесення миючого

л/хв. 1,25 Швидкість руху (макс.) км/г 4,3 Здатність підйому в гору (макс.) %10 Теоретична потуж- ність на одиницю по-

/год. 2350 1840 Місткість резервуару чистої/брудної води l 38/38 Довжина мм 1118 ширина мм 744 691 висота мм 1316 Допустима загальна

кг 330 Транспортна вага кг 275 255 Питоме навантаження кПа 2190 Значення встановлене згідно EN 60335-2-72 Загальне значення коливань плечей

3,6 Загальне значення коливань ніг

<2,5 Небезпека K м/с

дБ(А) 60 Небезпека K

дБ(А) 6 Рівень потужності шуму L

дБ(А) 79 Зарядний пристрій (лише для варіанту Bp Pack) Номінальна напруга В 85...264 Частота Hz 50/60 Споживання елек- троенергії, макс. A15 Ступінь захисту IP66 Вологість повітря,

%90 Температура навко- лишнього середовища °C +5...+45 Приладдя й запасні деталі

Заява при відповідність Європейського співтовариства Продукт: Очищувач підлоги Тип: 1.006-xxx Тип: 1.002-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/EU Прикладні гармонізуючі норми EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–29: 2004+A2: 2010 EN 60335–2–72 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Запропоновані національні норми
