ПОСІБНИК КОРИСТУВАЧА K 3 Home T 150 Kärcher

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. K 3 Premium K 3 Электрическое подключение Напряжение V 220-240 220-240 Фаза ~1 1 Частота Hz 50-60 50-60 Потребляемый ток A6 6 Степень защиты IPX5 IPX5 Класс защиты II II Сетевой предохранитель

• dB(A) 90 90 Загальні вказівки p. 119
• Охорона довкілля p. 120
• Використання за призначенням p. 120
• Приладдя та запасні деталі p. 120
• Комплект поставки p. 120
• Опис пристрою p. 120
• Запобіжні пристрої p. 120
• Символи на пристрої p. 121
• Збирання p. 121
• Введення в експлуатацію p. 121
• Експлуатація p. 121
• Транспортування p. 122
• Зберігання p. 122
• Догляд та технічне обслуговування p. 123
• Допомога в разі несправностей p. 123
• Гарантія p. 123

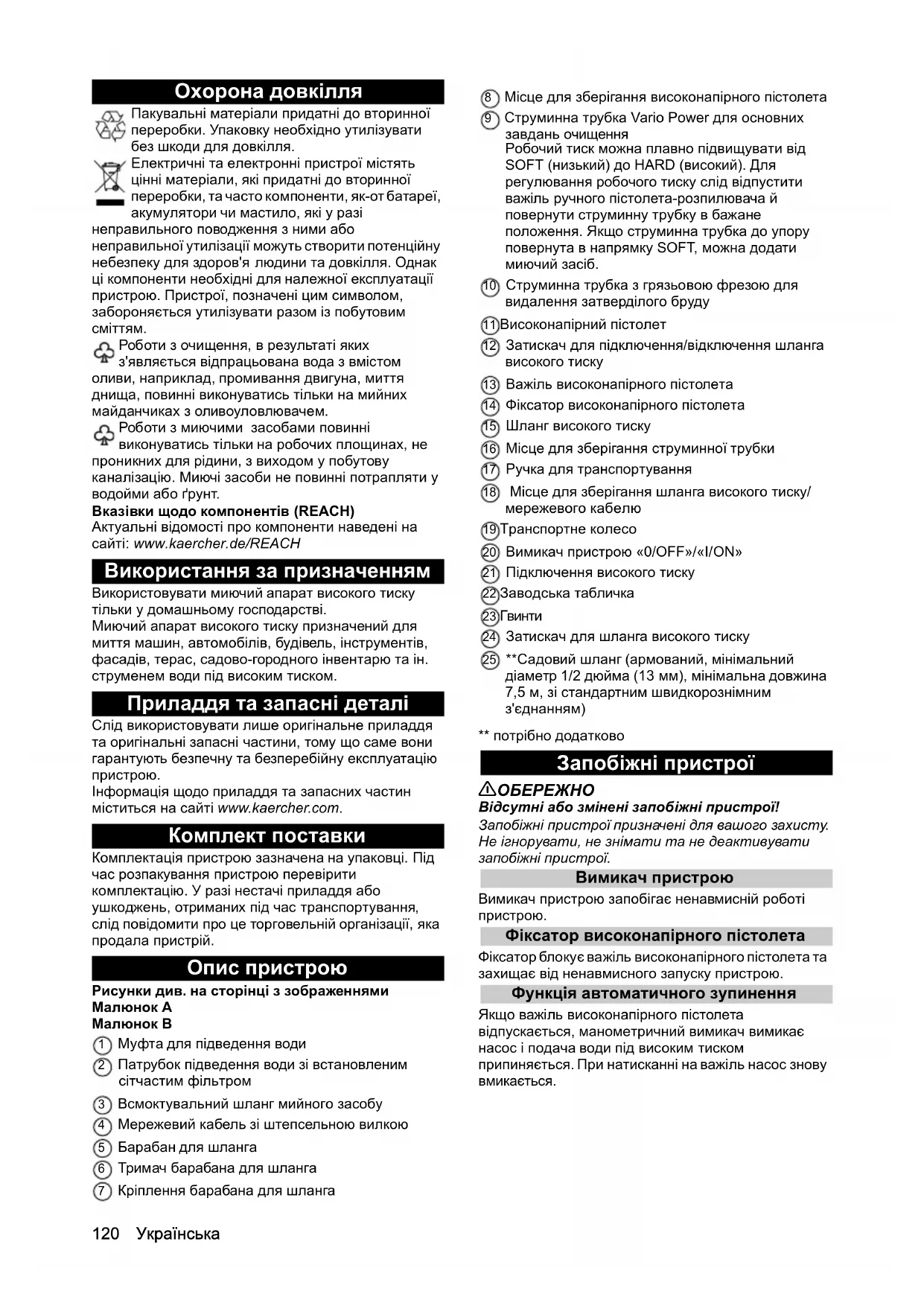

• Технічні характеристики Декларація про відповідність стандартам ЄС.124120 Українська Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, та часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим p. 124

Роботи з очищення, в результаті яких з'являється відпрацьована вода з вмістом оливи, наприклад, промивання двигуна, миття днища, повинні виконуватись тільки на мийних майданчиках з оливоуловлювачем. Роботи з миючими засобами повинні виконуватись тільки на робочих площинах, не проникних для рідини, з виходом у побутову каналізацію. Миючі засоби не повинні потрапляти у водойми або ґрунт. Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH Використання за призначенням Використовувати миючий апарат високого тиску тільки у домашньому господарстві. Миючий апарат високого тиску призначений для миття машин, автомобілів, будівель, інструментів, фасадів, терас, садово-городного інвентарю та ін. струменем води під високим тиском. Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Опис пристрою Рисунки див. на сторінці з зображеннями Малюнок A Малюнок B 1 Муфта для підведення води 2 Патрубок підведення води зі встановленим сітчастим фільтром 3 Всмоктувальний шланг мийного засобу 4 Мережевий кабель зі штепсельною вилкою 5 Барабан для шланга 6 Тримач барабана для шланга 7 Кріплення барабана для шланга 8 Місце для зберігання високонапірного пістолета 9 Струминна трубка Vario Power для основних завдань очищення Робочий тиск можна плавно підвищувати від SOFT (низький) до HARD (високий). Для регулювання робочого тиску слід відпустити важіль ручного пістолета-розпилювача й повернути струминну трубку в бажане положення. Якщо струминна трубка до упору повернута в напрямку SOFT, можна додати миючий засіб. 10 Струминна трубка з грязьовою фрезою для видалення затверділого бруду 11 Високонапірний пістолет 12 Затискач для підключення/відключення шланга високого тиску 13 Важіль високонапірного пістолета 14 Фіксатор високонапірного пістолета 15 Шланг високого тиску 16 Місце для зберігання струминної трубки 17 Ручка для транспортування 18 Місце для зберігання шланга високого тиску/ мережевого кабелю 19 Транспортне колесо 20 Вимикач пристрою «0/OFF»/«I/ON» 21 Підключення високого тиску 22 Заводська табличка 23 Гвинти 24 Затискач для шланга високого тиску 25 **Садовий шланг (армований, мінімальний діаметр 1/2 дюйма (13 мм), мінімальна довжина 7,5 м, зі стандартним швидкорознімним з'єднанням) ** потрібно додатково Запобіжні пристрої

Відсутні або змінені запобіжні пристрої! Запобіжні пристрої призначені для вашого захисту. Не ігнорувати, не знімати та не деактивувати запобіжні пристрої. Вимикач пристрою Вимикач пристрою запобігає ненавмисній роботі

Фіксатор високонапірного пістолета Фіксатор блокує важіль високонапірного пістолета та захищає від ненавмисного запуску пристрою. Функція автоматичного зупинення Якщо важіль високонапірного пістолета відпускається, манометричний вимикач вимикає насос і подача води під високим тиском припиняється. При натисканні на важіль насос знову вмикається.Українська 121 Символи на пристрої

Рисунки див. на сторінці з зображеннями. Перед введенням в експлуатацію встановити незакріплені частини, що додаються, на пристрої. Підготувати гвинти, що входять до комплекту поставки, і відповідну викрутку. Установлення коліс

1. Зафіксувати колеса на пристрої.

Малюнок C Установлення ручки для транспортування

1. Встановити ручку для транспортування.

2. Закріпити ручку для транспортування

4 гвинтами. Малюнок D Установлення пристрою для зберігання високонапірного пістолета

1. Вставити пристрій для зберігання

високонапірного пістолета у гніздо на пристрої.

2. Тримати пристрій для зберігання у кінцевому

положенні та закріпити його гвинтом. Малюнок E Установлення пристрою для зберігання струминних трубок

1. Вставити пристрій для зберігання струминних

трубок у гніздо на пристрої.

2. Тримати пристрій для зберігання у кінцевому

положенні та закріпити його гвинтом. Малюнок F Установлення пристрою для зберігання шланга високого тиску/мережевого

Пристрої без барабана для шланга

1. Вставити пристрій для зберігання шланга

високого тиску/мережевого кабелю у гніздо на ручці для транспортування.

2. Тримати пристрій для зберігання у кінцевому

положенні та закріпити його гвинтом. Малюнок G Установлення барабана для шланга високого тиску Пристрої з барабаном для шланга

1. Вставити тримач для барабана для шланга.

2. Закріпити тримач 2 гвинтами.

3. Надіти барабан для шланга.

Барабан фіксується. Малюнок I Встановлення муфти для підведення води

1. Пригвинтити муфту для підведення води до

патрубку для підведення води на пристрої. Малюнок J Введення в експлуатацію

1. Поставити пристрій на рівну поверхню.

2. Розмотати шланг високого тиску та розплутати

петлі та перекручення (за наявності).

Пристрої з барабаном для шланга: Під час роботи шланг високого тиску повинен бути повністю розмотаний з барабана для шланга.

3. Приєднати шланг високого тиску до пристрою.

a Підняти затискач на муфті. b Вставити шланг високого тиску у муфту. c Притиснути затискач на муфті донизу. Малюнок K

4. Приєднати шланг високого тиску до

високонапірного пістолета. a Стиснути затискач. b Витягнути затискач

c Вставити шланг високого тиску. d Притиснути затискач до фіксації. Малюнок L

5. Перевірити надійність з'єднання, потягнувши за

шланг високого тиску.

6. Вставити штепсельну вилку в розетку.

Подача води Параметри для підключення зазначені на заводській табличці або в главі Технічні характеристики. Дотримуватись приписів підприємства водопостачання.

Пошкодження через забруднену воду Забруднення, що містяться у воді, можуть спричинити пошкодження насоса і приладдя. Для захисту радимо скористатись водяним фільтром KÄRCHER (спеціальне приладдя, номер для замовлення 4.730-059). Підключення до водопроводу

Шлангова муфта з системою захисту від протікання Aquastop на патрубку пристрою для підведення води Пошкодження насоса Не використовуйте шлангову муфту з Aquastop на патрубку пристрою для підведення води. Муфту Aquastop можна використовувати на водопровідному крані.

1. Встановити садовий шланг на муфту для

2. Приєднати садовий шланг до водопроводу.

3. Повністю відкрити водопровідний кран.

Сухий хід насоса Пошкодження пристрою Якщо пристрій не створює тиску протягом 2 хвилин, вимкнути пристрій і слідувати інструкціям в розділі Допомога в разі несправностей. Не спрямовувати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на сам пристрій. Захищати пристрій від морозу. Не допускається безпосереднє під’єднання пристрою до громадської мережі питного водопостачання.122 Українська Експлуатація під високим тиском

Пошкодження пофарбованих або чутливих

Поверхні пошкоджуються у разі занадто малої відстані до об'єкта або у разі вибору невідповідної струминної трубки. Під час очищення пофарбованих поверхонь дотримуватися відстані не менше 30 см. Не очищувати автомобільні шини, пофарбовані або чутливі поверхні з використанням грязьової

1. Вставити струминну трубку в високонапірний

зафіксувати її, повернувши на 90°. Малюнок N

2. Увімкнути пристрій («I/ON»).

3. Розблокувати важіль високонапірного пістолета.

4. Натиснути важіль високонапірного пістолета.

Пристрій вмикається. Експлуатація з мийним засобом

Недотримання паспорта безпеки Серйозна шкода здоров'ю через неправильне використання мийного засобу. Дотримуватися паспорту безпеки виробника мийного засобу, зокрема вказівок щодо засобів індивідуального захисту.

Мийні засоби KÄRCHER гарантують безперебійну роботу. Рекомендуємо отримати консультацію або замовити наш каталог чи інформаційні матеріали про наші мийні засоби.

Мийний засіб може додаватись тільки за низького

1. Всмоктувальний шланг для мийного засобу

витягти з корпусу на потрібну довжину. Малюнок O

2. Опустити всмоктувальний шланг для мийного

засобу в ємність з розчином мийного засобу.

3. Використовувати струминну трубку Vario Power.

4. Повернути струминну трубку в положення

«SOFT» до упору. Під час роботи розчин миючого засобу додається до струменя води. Рекомендований метод чищення

розпилити мийний засіб на суху поверхню й залишити на деякий час (не

2. Розчинений бруд змити струменем води під

високим тиском. Після роботи з мийним засобом

1. Промити пристрій чистою водою протягом прибл.

30 секунд. Переривання роботи

1. Відпустити важіль високонапірного пістолета.

Якщо важіль відпускається, пристрій вимикається. Високий тиск в системі зберігається.

2. Зафіксувати важіль високонапірного пістолета.

3. Під час перерв у роботі понад 5 хвилин пристрій

слід вимикати «0/OFF». Завершення роботи

Тиск у системі Травми внаслідок неконтрольованого виходу води під високим тиском Від'єднувати шланг високого тиску від високонапірного пістолета або пристрою тільки тоді, коли в системі відсутній тиск.

1. Відпустити важіль високонапірного пістолета.

2. Закрити водопровідний кран.

3. Натискати важіль високонапірного пістолета

протягом 30 секунд. Тиск, що залишився в системі, скидається.

4. Відпустити важіль високонапірного

5. Зафіксувати важіль високонапірного пістолета.

6. Від'єднати пристрій від системи водопостачання.

7. Вимкнути пристрій «0/OFF».

8. Витягнути штепсельну вилку з розетки.

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

1. Тягнути пристрій за ручку для транспортування.

Транспортування пристрою в транспортному засобі

1. Зафіксувати пристрій від зсунення й

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. Зберігання пристрою

1. Поставити пристрій на рівній поверхні.

2. Від’єднати шланг високого тиску від

високонапірного пістолета.

3. Від'єднати струминну трубку від високонапірного

4. Скласти обидві струминні трубки і

високонапірний пістолет на відповідні пристрої для зберігання.

5. Від'єднати шланг високого тиску від пристрою.

6. Прибрати шланг високого тиску.

Пристрої без барабана для шланга Укласти шланг високого тиску на пристрої для зберігання. Пристрої з барабаном для шланга a Вставити один кінець шлангу високого тиску в отвір на передній стороні барабана для

b Крутити рукоятку, щоб змотати шланг високого

c Направляти шланг високого тиску другою

Малюнок Q d Використовуючи затискач для шланга високого тиску, прикріпити намотаний шланг високого тиску до барабана для шлангу. Малюнок RУкраїнська 123

7. Зберігати мережевий кабель на пристрої.

Дотримуватися додаткових вказівок перед тривалим зберіганням, див. главу Догляд та технічне обслуговування. Захист від морозу

Небезпека замерзання Не повністю випорожнені пристрої можуть бути пошкоджені через мороз. Повністю спорожнити пристрій та додаткове обладнання. Захистити пристрій від морозу. Повинні бути виконані такі умови: ● Пристрій від'єднаний від системи водопостачання. ●шланг високого тиску знятий.

1. Увімкнути пристрій «I/ON».

2. почекати не більше 1 хвилини, поки на патрубку

високого тиску не припинить виступати

3. Вимкнути пристрій.

4. Зберігати пристрій з приладдям в захищеному

від морозу приміщенні. Догляд та технічне обслуговування

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Пристрій не потребує технічного обслуговування, тобто виконання регулярного технічного обслуговування не потрібно. Очищення сітчастого фільтра в патрубку для подачі води

Пошкоджений сітчастий фільтр в патрубку для підведення води Пошкодження пристрою через забруднення води Перевірити сітчастий фільтр на наявність пошкоджень, перш ніж вставляти його в патрубок для підведення води. Очищати сітчастий фільтр в патрубку для підведення води в міру необхідності.

1. Зняти муфту з патрубка для підведення води.

2. Витягти сітчастий фільтр.

сітчастий фільтр під проточною водою. Малюнок S

4. Вставити сітчастий фільтр в патрубок для

підведення води. Очищення фільтру миючого засобу Перед тривалим зберіганням очищати фільтр миючого засобу.

1. Зняти фільтр зі шланга для мийного засобу.

2. Промити фільтр під проточною водою.

Малюнок T Допомога в разі несправностей Несправності часто мають просту причину, яку можна усунути самостійно за допомогою інструкцій, наведених нижче. За наявності сумнівів або в разі неназваних несправностей слід звертатися до авторизованої сервісної служби.

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Пристрій не працює

1. Натиснути важіль високонапірного пістолета.

Пристрій вмикається.

2. Перевірити відповідність напруги, зазначеної на

заводській табличці, напрузі джерела живлення.

3. Перевірити мережевий кабель на пошкодження.

У пристрої не створюється тиск Занадто слабка подача води.

1. Повністю відкрити водопровідний кран.

2. Перевірити подачу води на достатній обсяг.

3. Перевірити налаштування струминної трубки.

Сітчастий фільтр в патрубку підведення води забруднений.

1. Витягти сітчастий фільтр з патрубка підведення

2. Промити сітчастий фільтр під проточною водою.

Малюнок S У пристрої міститься повітря.

1. Видалити повітря з пристрою:

a Увімкнути пристрій без підключеної струминної трубки не більше ніж на 2 хвилини. b Натиснути високонапірний пістолет і почекати, поки на пістолеті не почне виступати вода без бульбашок повітря. c Приєднати струминну трубку. Великі перепади тиску

1. Очистити сопло високого тиску:

a Видалити забруднення з отвору сопла голкою. b Промити сопло високого тиску водою спереду.

2. Перевірити обсяг води, що подається.

Пристрій негерметичний

1. Незначна негерметичність пристрою обумовлена

технічними особливостями. У разі сильної негерметичності звернутися до авторизованої сервісної служби. Мийний засіб не всмоктується

1. Використовувати струминну трубку Vario Power і

повернути в напрямку «SOFT» до упору.

2. Очистити фільтр у всмоктувальному шлангу для

3. Перевірити всмоктувальний

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті)124 Қазақша Технічні характеристики Зберігається право на внесення технічних змін. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий апарат високого тиску Тип: 1.676-xxx Відповідні директиви ЄС 2011/65/ЄС 2000/14/EG 2006/42/EG (+2009/127/EG) 2014/30/ЄС Застосовувані гармонізовані стандарти EN 60335-1 EN 60335-2-79 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Застосовуваний метод оцінки відповідності 2000/14/EG: Додаток V Рівень звукової потужності, дБ(A) Виміряний: 87 Гарантований: 90 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 м. Вінненден, 2022/12/01

°C 40 40 Витрата на вході (мін.) l/min 8 8 Робочі характеристики пристрою Робочий тиск MPa 8,0 8,0 Макс. допустимий тиск MPa 12,0 12,0 Об'єм подачі, вода l/min 5,5 5,5 Об'єм подачі, макс.l/min6,36,3 Об'єм подачі, мийний засіб l/min 0,3 0,3 Сила віддачі високонапірного пістолета N12 12 Розміри та вага Типова робоча вага kg 5,6 5,2 Довжина mm 309 242 Ширина mm 285 285 Висота mm 805 805 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/

0,7 0,7 Рівень звукового тиску L

dB(A) 3 3 Рівень звукової потужності
