ПОСІБНИК КОРИСТУВАЧА Bravia KD65X9505B SONY

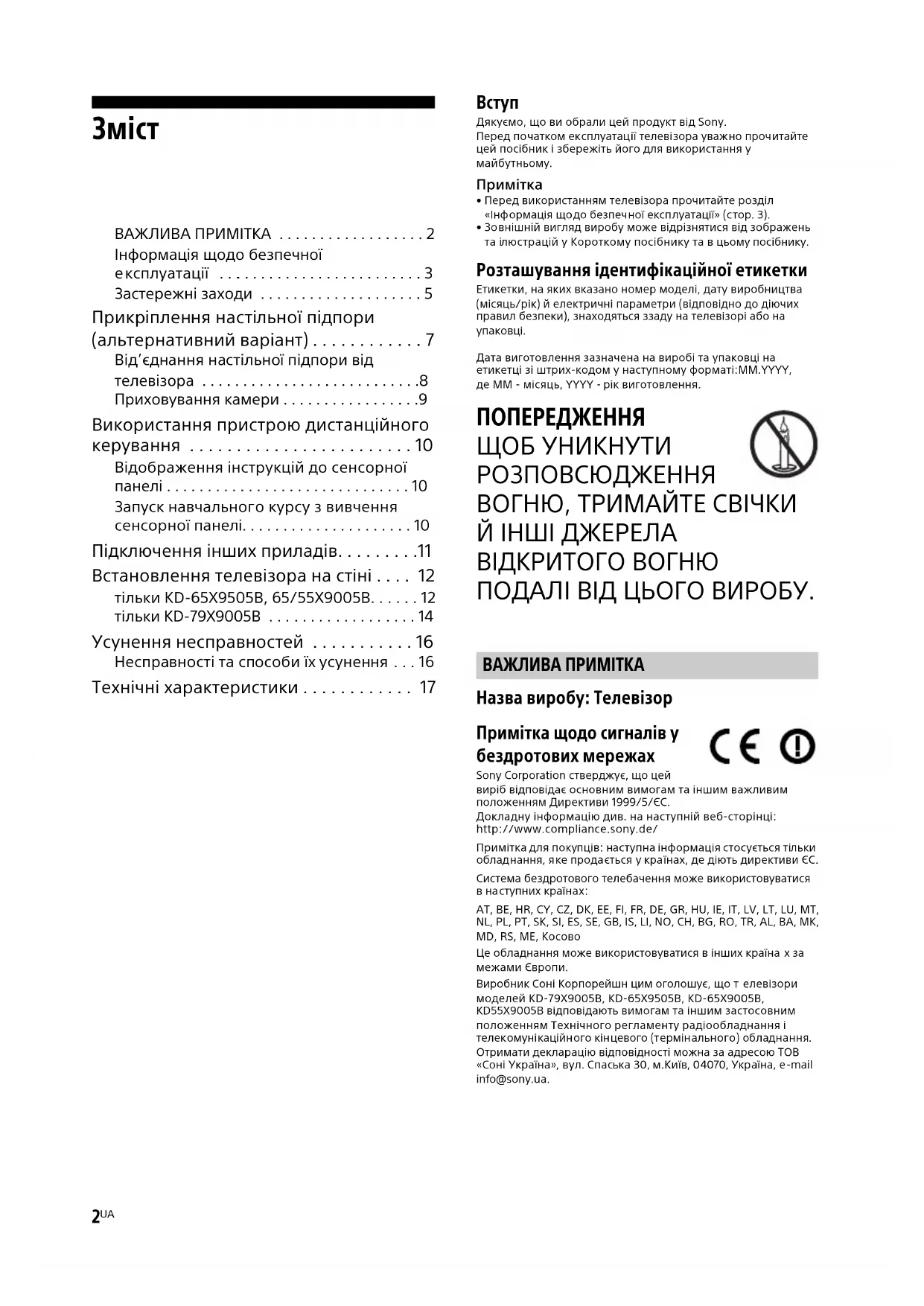

Зміcт ВАЖЛИВА ПРИМІТКА . . . . . . . . . . . . . . . . . . 2 Інформація щодо безпечної

• Застережні заходи p. 5
• Прикріплення настільної підпори (альтернативний варіант) p. 7
• Від’єднання настільної підпори від телевізора p. 8
• Приховування камери p. 9
• Використання пристрою дистанційного керування p. 10
• Відображення інструкцій до сенсорної панелі p. 10
• Запуск навчальног о курсу з вивчення сенсорної па нелі p. 10
• Підключення інших приладів p. 11
• Встановлення телевізора на стіні p. 12
• тільки KD-65X9505B, 65/55X9005B p. 12
• тільки KD-79X9005B p. 14
• Усунення несправностей p. 16
• Несправності та способи їх усунення p. 16
• Технічні характеристики p. 17

Дякуємо, що ви обрали цей продукт від Sony. Перед початком експлуатації телевізора уважно прочитайте цей посібник і збережіть його для використання у майбутньому.Примітка• Перед використанням телевізора прочитайте розділ «Інформація щодо безпечної експлуатації» (стор. 3).

• Зовнішній вигляд виробу може відрізнятися від зображень

люстрацій у Короткому посібнику та в цьому посібнику. Розташування ідентифікаційної етикетки Етикетки, на яких вказано номер моделі, дату виробництва (місяць/рік) й електричні параметри (відповідно до діючих правил безпеки), знаходяться ззаду на телевізорі або на упаковці.Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі:MM.YYYY, де MM - місяць, YYYY - рік виготовлення. ПОПЕРЕДЖЕННЯ ЩОБ УНИКНУТИ РОЗПОВСЮДЖЕННЯ ВОГНЮ, ТРИМАЙТЕ СВІЧКИ Й ІНШІ ДЖЕРЕЛА ВІДКРИТОГО ВОГНЮ ПОДАЛІ ВІД ЦЬОГО ВИРОБУ. Назва виробу: Телевізор Примітка щодо сигналів у

отових мережах Sony Corporation стверджує, що цей виріб відповідає основним вимогам та іншим важливим положенням Директиви 1999/5/ЄС.Докладну інформацію див. на наступній веб-сторінці:http://www.compliance.sony.de/ Примітка для покупців: наступна інформація стосується ті обладнання, яке продається у країнах, де діють директиви ЄС. Система бездротового телебачення може використовуватися ступних країнах:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, КосовоЦе обладнання може використовуватися в інших країнах за межами Європи.Виробник Соні Корпорейшн цим оголошує, що телевізори моделей KD-79X9005B, KD-65X9505B, KD-65X9005B, KD55X9005B відповідають вимогам та іншим застосовним положенням Технічного регламенту радіообладнання і телекомунікаційного кінцевого (термінального) обладнання. Отримати декларацію відповідності можна за адресою ТОВ «Соні Україна», вул. Спаська 30, м.Київ, 04070, Україна, e-mail info@sony.ua. ВАЖЛИВА ПРИМІТКАUA

Обладнання відповідає вимогам: – Технічного регламенту безпеки низьковольтного електричного обладнання (постанова КМУ від 29.10.2009 № 1149); – Технічного регламенту з електромагнітної сумісності обладнання (постанова КМУ від

– Технічного регламенту обмеження використання деяких

безпечних речовин в електричному та електронному обладнанні (постанова КМУ від 03.12.2008 № 1057). Виробник: Соні Корпорейшн, 1-7-1 Конан, Мінато-ку, Токіо 108-0075, Японія. Вироблено на підприємствах в Словаччині та Малайзії. Країна виробництва зазначаєтьс я на виробі та його пакуванні. Уповноважений представник в Україні з питань відповідності вимогам технічних регламентів: ТОВ «Соні Україна», вул. Спаська 30, м. Київ, 04070, Україна

Батарейки не повинні зазнавати дії високих температур, наприклад знаходитися під променями сонця, поблизу вогню

Встановлення/налаштування Встановіть та використовуйте телевізор згідно з нижченаведеними інструкціями з метою запобігання ризику

никнення пожежі, ураження електричним струмом та/або

• Під час розпакування телевізора не наступайте на захисний чохол, щоб не підсковзнутися та не травмуватися.

• Телевізор має бути встановлений поблизу легкодоступної електричної розетки.

• Поставте телевізор на надійній рівній поверхні.

• Установіть телевізор, де його не можна бути витягнути, виштовхнути або перекинути.

• Установіть те левізор таким чином, щоб настільна підпора телевізора не виступала зі стійки для телевізора (не входить до комплекту постачання). Якщо настільна підпора виступає зі стійки телевізора, це може призвести до перекидання або падіння телевізора та стати причиною травмування людей або пошкодження телевізора.

• Встановлення телевізора на стіну повинен здійснювати тільки кваліфікований працівник центру сервісного обслуговування.

• З міркувань без пеки рекомендується використовувати допоміжне устаткування виробництва Sony, зокрема: кронштейн для настінного кріплення SU-WL450 (KD-65X9505B, KD-65/55X9005B)

• Приєднуючи до телевізора кронштейн для настінного кріплення, використовуйте гвинти, що надаються в комплекті з кронштейном для настінного кріплення. Параметри зображених на ілюстрації гвинтів, що постачаються в комплекті, наведено за умови вимірювання від з’єднувальної поверхні кронштейна для настінного

Діаметр і довжина гвинтів варіюютьс

залежно від моделі кронштейна для настінного кріплення. Використання будь-я ких інших гвинтів, крім комплектних, може призвести до внутрішнього пошкодження телевізора або його падіння тощо. KD-65X9505B KD-65/55X9005B Транспортування

• Перед транспортуванням телевізора від’єднайте всі кабелі.

• Для транспортування великого телевізора потрібно не

е двох осіб (не менше чотирьох для KD-79X9005B).

• При транспортуванні телевізора вручну тримайте його, як показано на малюнку. Не натискайте на РК-панель та рамку довкола екрана. KD-79X9005B KD-65X9505B Інформація щодо безпечної експлуатації Гвинт (надається у комплекті з кронштейном для настінного кріплення) кронштейн для настінного кріплення 8 мм - 12 мм Задня панель телевізора Гвинт (надається у комплекті з кронштейном для настінного кріплення) кронштейн для настінного кріплення 8 мм - 12 мм Настінне кріплення4

• При переміщенні телевізора оберігайте його від поштовхів або надмірної вібрації.

• При транспортуванні телевізора до сервісного центру або

реїзді запакуйте його в коробку, використовуючи призначені для нього пакувальні матеріали. Захист від перекидання

• Використовуйте міцний шнур, здатний витримати вагу телевізора.

• Ніколи не закривайте вентиляційні отвори і нічого не вставляйте у корпус.

• Залишіть вільни й простір навколо телевізора, як показано

• Переконайтеся, що ТВ вентилюється належним чином. Потрібно, щоб навколо ТВ було достатньо вільного місця, як це зображено на ілюстрації. Встановлення на стіні Встановлення за допомогою підпори

• Для забезпечення належної вентиляції та запобігання накопиченню бруду або пилу: Не кладіть те левізор у горизонтальне положення, не встановлюйте його нижньою стороною догори, задом наперед або на бік. Не ставте телевізор на полицю, килим, постіль або у

Не накривайте телевізор тканиною, такою як занавіски,

бо іншими речами, наприклад газетами тощо. Не встановлюйте телевізор так, як показано нижче. Силовий шнур Поводьтеся із силовим шнуром і розеткою у зазначений нижче спосіб, щоб запобігти ризику виникнення пожежі, ураження електричним струмом або пошкодження та/або

Використовуйте силовий шнур, наданий тільки

Sony, а не іншими постачальниками. Вставляйте штепсель до електричної розетки до кінця. Підключайте телевізор тільки до мережі змінного струму з напругою 220-240 В. При підключенні кабелів заради власної бе

обов’язково від’єднайте силовий шнур і слідкуйте, щоб не заплутатися ногами у кабелях. Від’єднайте силовий шнур від розетки перед ремонтом або переміщенням телевізора. Тримайте силовий шнур подалі від джерел тепла. Регулярно виймайте штепсель і з розетки й очищайте його. Якщо штепсель вкритий пилом і на нього потрапляє волога, його ізоляція може зіпсуватися, що може призвести до

• Не використовуйте наданий силовий шнур із жодним іншим обладнанням.

• Не защемляйте, не згинайте і не перекручуйте силовий

надто сильно. Струмопровідні жили можуть оголитися або зламатися.

• Не модифікуйте силовий шнур.

• Не кладіть важкі речі на силовий шнур.

• Не тягніть силовий шнур при від’єднанні його від електричної розетки.

• Не підключайте надто багато приладів до однієї роз

• Не використовуйте електричну розетку, що не забезпечує належного прилягання контактів штепселя. Заборонене використання Не встановлюйте/використовуйте телевізор у нижчезазначених місцях, оточеннях і ситуаціях, оскільки це може призвести до несправності телевізора, пожежі, ураження електричним струмом, пошкодження та/або травм.

• Надворі (під прямим сонячним промінням), на морському узбережжі, на кораблі або іншому судні, всередині транспортного засобу, у медичних закладах, нестабільних місцях, поблизу відкритих водойм або джерел води, в умовах дощу або диму.

• У разі встановлення у вбиральні

блічної лазні чи курорту з гарячими джерелами можливе пошкодження телевізора сіркою, що міститься в повітрі, тощо.

• Для досягнення найвищої як ості зображення подбайте про те, щоб екран не був спрямований на сонце чи джерело штучного освітлення.

• Не заносьте телевізор із холоду в тепле приміщення. Різка зміна температури може викликати конденсацію вологи. Це може призвести до погіршення якості зображення і якості відтворення кольорів. У такому разі дайте волозі повністю випаруватися і лише потім вмикайте телевізор.

• Гарячі, вологі або надмірно запилені місця; місця, куди можуть потрапити комахи; де телевізор може зазнати механічної вібрації, поблизу займистих речей (свічок тощо). Захищайте телевізор від крапель і бризок рідини та не ставте на нього наповнені рідиною предмети, наприклад

• Не встановлюйте телевізор у вологих і

х місцях, а також у приміщеннях, де присутній маслянистий дим або пара (поряд із кухонним столом чи зволожувачем). Це може спричинити пожежу, електричний удар або деформацію. 30 см 10 см 10 см 10 см Залиште принаймні такий простір вільним навколо телевізора. 30 см 10 см 10 см Залиште принаймні такий простір вільним навколо телевізора. 6 см Циркуляція повітря неможлива. Стіна СтінаUA

• Не встановлюйте телевізор у місцях, які перебувають під дією високих температур, наприклад, під прямими сонячними променями, поблизу батареї опалення або нагрівально-вентиляційної системи. Перегрівання телевізора може призвести до деформації корпуса і пошкодження самого пристрою.

• Не використовуйте телевізор, якщо у вас мокрі руки, якщо корпус телевізора знятий, а також не використовуйте його з устаткування, не рекомендованим виробником. Від’єднуйте телевізор від розетки та антени під час грози.

• Не встановлюйте телевізор так, щоб він

ступав у оточуючий простір. Від удару об телевізор можуть постраждати люди й пошкодитися інші

Поломка компонентів:

• Не кидайте нічого в телевізор. Скло екрана може розбитися від удару та спричинити серйозну травму.

• Якщо корпус телевізора тріснув, не торкайтеся його, доки ви

від’єднаєте силовий шнур від електромережі. Інакше може статися ураження електричним струмом. Коли телевізор не використовується

• Якщо ви не будете використовувати телевізор протягом кількох днів, його слід від’єднанти від електромережі з міркувань безпеки та збереження навколишнього середовища.

• Оскільки просте вимикання телевізора не означає йо

від’єднання від електромережі, потрібно витягнути штепсель з електричної розетки, щоб відключити телевізор

• Однак деякі телевізори мають такі функції, для належної роботи яких телевізори мають залишатися в режимі очікування.

• Не дозволяйте дітям залазити на телевізор.

• Тримайте малі деталі поза дос тупом дітей, щоб діти їх випадково не проковтнули. У разі виникнення нижченаведених

У разі виникнення будь-якої з нижченаведених проблем негайно вимкніть телевізор і від’єднайте силовий шнур від електромережі. Зверніться до свого продавця або сервісного центру Sony з

ханням, щоб ваш телевізор перевірив кваліфікований

Силовий шнур пошкоджено. Штепсель погано тримається в електричній розетці. Телевізор пошкоджено у результаті падіння, удару або потрапляння у нього якого-небудь предмета. Через отвори у корпусі всередину потрапила рідина або твердий предмет. Про температуру РК-дисплея Якщо РК-дисплей використовується протягом тривалого часу, то зона навколо нього нагрівається. Це можна відчути на

• Деякі люди можуть відчувати дискомфорт (напруження очей, втома, нудота тощо), переглядаючи тримірні відеозображення або граючи у стереоскопічні тримірні ігри. Sony рекомендує глядачам, які переглядають тримірні відеозображення або грають у стереоскопічні тримірні ігри, робити регулярні перерви. Тривалість та періодичність перерв залежить від індивідуальних особливостей глядачів. Ви самі маєте визначити для себе оптимальний режим перегляду. Відчувши дискомфорт, припиніть перегляд тримірних відеозображень або стереоскопічну тримірну гру, поки добре самопочуття не відновиться; за потреби зверніться до лікаря. Також слід (i) прочитати інструкції до всіх пристроїв або носіїв, що використовуються разом із цим телевізором, і (ii) ознайомитися з останньою інформацією на нашому сайті в Інтернеті (http://support.sony-europe.com/). Слід пам’ятати, що органи зору у малих дітей (особливо у молодших за шість років) ще формуються. Перед тим, як дозволити дітям переглядати тримірні відеозображення або грати у стереоскопічні тримірні ігри, проконсультуйтеся з лікарем (педіатром або офтальмологом). Дорослі мають наглядати за малими дітьми, забезпечуючи дотримання дітьми рекомендацій, що наведені вище.

• Не використовуйте, не зберігайте і не залишайте окуляри 3D

сцях із високою температурою, наприклад, під прямим сонячним промінням або в машині, нагрітій сонцем.

• При використанні режима імітації тримірного ефекта пам’ятайте, що це тримірне відображення модифікується даним телевізором шляхом перетворення вихідного зображення.

• Дивіться телевізор при помірному освітленні, оскільки перегляд телевізора при поганому освітленні або протягом тривалого часу призводить до напруження очей.

• Використовуючи навушники, відрегулюйте гучність таким чином, щоб уникнути надмірних рівнів, оскільки в іншому разі це може призвести до погіршення слуху.

• Незважаючи на те, що РК-екран виготовлений із використанням високоточної технології і 99,99% або більше пікселів ефективно функціонують, на екрані можуть з’являтися чорні точки або яскраві точки світла (червоні, сині або зелені). Це структурна властивість РК-екрана, а не результат його несправності.

• Не штовхайте й не дряпайте передній фільтр і

речі на цей телевізор. Зображення може стати нерівномірним або РК-екран може бути пошкоджено.

• Якщо телевізор використовується у холодному приміщенні, зображення може стати розмитим або темним. Це не є ознакою несправності. Такі явища зникають при підвищенні температури.

• При тривалому відтворенні нерухомих зображень на

може з’являтися ореол.

• Екран і корпус нагріваються під час роботи телевізора. Це не є несправністю.

• РК-екран містить невелику кількість рідкого кристала. Дотримуйтеся місцевих постанов і правил щодо утилізації.

• Оберігайте РК-екран від сильних

струсів. Скляна поверхня екрана може тріснути чи розбитися і спричинити

Догляд і чищення екрана/корпусу

Перед чищенням обов’язково від’єднайте силовий шнур телевізора від електричної розетки. Щоб запобігти погіршенню якості матеріалів або покриття

рана, дотримуйтеся нижченаведених заходів безпеки.

• Щоб видалити пил із поверхні екрана/корпусу, обережно протріть її м’якою тканиною. Якщо запилення стійке, протріть поверхню м’якою тканиною, злегка змоченою слабким розчином мийного засобу.

• Не розбризкуйте воду або миючий засіб

посередньо на телевізор. Рідина може потрапити на нижню частину екрана чи на зовнішні деталі, а потім всередину приладу і пошкодити

Ніколи не використовуйте жодні жорсткі тканини, лужні або кислотні розчини й порошки для чищення або леткі розчинники, зокрема спирт, бензол, розріджувачі, інсектициди тощо. Використання таких речовин або тривалий контакт із гумою або вінілом може призвести до пошкодження поверхні екрана і матеріалу, з якого зроблено корпус.

• Для забезпечення належної вент иляції рекомендуємо періодично чистити вентиляційні отвори за допомогою

• Очищуючи чи обслуговуючи динаміки, не прикладайте до них надмірної сили, щоб не пошкодити їх. Додаткове обладнання

• Тримайте додаткові компоненти або будь-яке обладнання, від якого йде електромагнітне випромінювання, подалі від телевізора. Інакше це може спричинити спотворення зображення та/або виникнення шуму.

• Це обладнання належним чином випробуване та визнане

ким, що забезпечує функціонування з обмеженнями, визначеними у директиві щодо електромагнітної сумісності (EMC Directive) за використання сигнальних кабелів, коротших за 3 метри. Рекомендація щодо штекера типу F Внутрішній дріт повинен виступати за з’єднувальну частину не більше, ніж на 1,5 мм. Застереження щодо поводження з пультом дистанційного керування

• Встановлюючи елементи живлення, слідкуйте за правильністю полярності.

• Не використовуйте одночасно елементи живлення різних типів або старі й нові елементи живлення.

• Утилізуйте елементи живлення без шкоди для

колишнього середовища. У певних регіонах існують правила щодо утилізації елементів живлення. Будь ласка, дізнайтеся про це у місцевих органах влади.

Поводьтеся з пультом обережно. Не впускайте, не наступайте на нього та не допускайте пролиття на нього жодних рідин.

• Не кладіть пульт поблизу джерел тепла, під пряме сонячне проміння та у вологі місця. Функціонування пристрою у бездротовому

• Не використовуйте цей пристрій у безпосередній близькості від медичного обладнання (електрокардіостимуляторів тощо), оскільки це може призвести до перебоїв у роботі медичного обладнання.

• Не зважаючи на те, що цей пристрій передає/отр

кодовані сигнали, остерігайтеся несанкціонованого перехоплення. Виробник не несе відповідальності за виникнення будь-яких проблемних ситуацій у зв’язку з цим. Утилізація телевізора Утилізація старого електричного та електронного обладнання

тосовується в Європейському союзі та інших європейських країнах із системами роздільного збирання сміття) Переробка використаних елементів живлення (директива

у межах країн Європейського Союзу та інших країн Європи зі системами роздільного збору

макс. 1,5 мм. (Довідкова схема штекера типу F) макс. 7 мм.7

Прикріплення настільної підпори (альтернативний

Щоб переставити настільну підпору з крайнього в середнє положення, скористайтеся наведеними нижче інструкціями. KD-79/65/55X9005B

1,5 Н∙м {15 кгс∙см} Середнє положення Товста прокладка 1,5 Н∙м {15 кгс∙см}8

• Для виконання встановлення потребується не менше двох осіб (не менше чотирьох для KD-79X9005B).• Подбайте, щоб перед телевізором не було інших

Зв’язування кабелів Використання реплікатора портів може зменшити кількість кабелів до єдиного підключення кабелю до TV. KD-79/65/55X9005B KD-65X9505B

Розташування кабельного затискача, коли настільну підпору прикріплено посередині.

Розташування кабельного затискача, коли настільну підпору прикріплено скраю або посередині.Примітка

• Щоб від’єднати кабельний затискач від телевізора, натисніть затискач 1 зверху і здавіть 2 як показано на малюнку.Примітка
• Під час повторного приєднання настільної підпори обов’язково вкрутіть гвинти (які були раніше викручені) у спеціальні отвори на задній панелі телевізора. Інфрачервоний датчикПередавач 3D сигналу(тільки KD-65X9505B, KD-65/55X9005B)

Від’єднання настільної підпори від

Якщо ви не користуєтеся камерою, приховайте її як показано на малюнку. KD-79/65/55X9005B KD-65X9505B Приховування камери Кришка камери K10

Використання пристрою дистанційного керування Керувати телевізором можна за допомогою пульта ДК із сенсорною панеллю (постачається) інфрачервоного пульта дистанційного керування. Примітка•Пульт ДК із сенсорною панеллю можна використовувати тільки після реєстрації в телевізорі. Щоб зареєструвати пульт ДК із сенсорною панеллю, натисніть HOME, і виберіть [Налаштування] t [Налаштування системи] t [Налашт. пульта ДК із сенсор. панеллю]. Інструкції до сенсорної панелі містять інформацію про основні жести, які підтримуються цим телевізором. 1 Доторкніться до центру сенсорної панелі й не відпускайте палець, щоб відобразити інструкції до сенсорної

1 Натисніть кнопку HOME. 2 Проведіть пальцем, щоб вибрати [Довідка], і натисніть на сенсорну

3 Проведіть пальцем угору/вниз, щоб вибрати [Посібник сенсорної панелі], і натисніть на сенсорну панель. Виконайте інструкції, що відображаються

Примітка• Також можна запустити посібник сенсорної панелі, натиснувши кнопку HOME і вибравши [Налаштування] t [Налаштування системи] t [Налаштування сенсорної пан елі] t [Запустити посібник]. Відображення інструкцій до сенсорної панелі Пульт ДК із сенсорною панеллюІнфрачервоний пульт дистанційного керування Запуск навчального курсу з вивчення сенсорної панелі11

Підключення інших приладів Додаткову інформацію про підключення дивіться в посібнику i-Manual.

• Для перегляду через інтерфейс HDMI контенту, захищеного авторськими правами, підключіть прилад 4K (медіапрогравач 4K, декодер тощо 4K) до гнізда HDMI IN 2 або HDMI IN 1. Підключення реплікатора портів
• Відомості щодо підключення до реплікатора портів див. у посібнику зі встановлення, що постачається з реплікатором портів. Підключення приладу MHL Телевізор заряджає підключений пристрій, сумісний із MHL, під час відтворення фотографій, музики або відеофайлів. Для керування підключеним пристроєм, сумісним із MHL, можна використовувати пульт дистанційного керування телевізором.

• У разі встановлення для параметра [Автоматична зміна входу (MHL)] значення [Ввімкн] телевізор автоматично переключається на роз’єм HDMI IN 2/ MHL або HDMI IN 4/MHL з іншого роз’єму, якщо пристрій, сумісний із MHL, підключається до роз’єму HDMI IN 2/MHL або HDMI IN 4/MHL. Доступність параметра [Автоматична зміна входу (MHL)] залежить від того, чи підтримує пристрій, сумісний із MHL, цю функцію. • У разі встановлення для параметра [Заряджання

L в режимі очікування] значення [Ввімкн] можна продовжувати заряджати пристрій, сумісний із MHL, навіть якщо телевізор перебуває в режимі очікування.• Підключіть см артфон або мобільні пристрої з камерою 4K до роз’єму HDMI IN 2/MHL.• Використовуйте авторизований кабель MHL CABLE з логотипом MHL для смартфону або мобільних пристроїв з камерою 4K. 900 mA MAX 5 V 900 mA MAX 5 V Використовуйте авторизований кабель MHL 3 CABLE з логотипом MHL (не входить до комплекту постачання) Пристрій із

MHL 3 Використовуйте авторизований кабель MHL 2 CABLE з логотипом MHL (не входить до

постачання) Пристрій із підтримкою MHL 212

Встановлення телевізора на стіні У цьому посібнику з експлуатації наведено тільки інструкції щодо підготовки телевізора до встановлення на стіні. Інформація для споживачів:Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.Дилерам та підрядникам Sony:Приділяйте максимальну ув у безпеці під час встановлення, періодичного обслуговування та перевірки виробу. Щоб встановити телевізор на стіні, використовуйте кронштейн для настінного кріплення SU- WL450 (не постачається) (KD-65X9505B, KD-65/55X9005B). При встановленні кронштейна для настінного кріплення користуйтеся посібником з експлуатації та посібником зі встановлення кронштейна для настінного кріплення.Примітка• Тримайте викручені гвинти в безпечному, недосяжному для дітей місці. 1 Викрутіть гвинти ззаду на телевізорі. тільки KD-65X9505B, 65/55X9005B Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки дилерам чи ліцензованим підрядникам Sony та приділяйте належну увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням.

• Не знімати в разі використання надтонкого кріплення.13

2 Перед встановленням кронштейна для настінного кріплення приєднайте ззаду до телевізора настінне кріплення I (постачається з телевізором) (щоб телевізор знаходився паралельно до стіни). У разі використання надтонкого кріплення цей крок виконувати не треба. (тільки KD-65/55X9005B)

• З надтонким кріпленням ви не зможете використовувати деякі гнізда на задній панелі телевізора.Примітка• Надійно прикріпіть настінне кріплення до телевізора.
• Для встановлення настінного кріплення використовуйте тільки ви крутку з пласким наконечником. Користуючись іншим інструментом, ви можете створити надмірне навантаження на настінне кріплення та пошкодити телевізор.

Щоб отримати інструкції зі встановлення кронштейна для настінного кріплення для вашої моделі телевізора, відвідайте наведений нижче веб-сайт: www.sony.eu/tv/wall-mount-bracket-manual

Настінне кріплення (I2) (довше) (постачається з телевізором)Настінне кріплення (I1) (коротше) (постачається з телевізором)Стандартне кріпленняНадтонке кріплення* 1,5 Н·м {15 кгс·см}14

Телевізор можна приєднати до кронштейна для настінного кріплення (не додається) в такому вигляді, як він був запакований. Якщо до телевізора приєднана настільна підпора, можливо, знадобиться від’єднати її; див. стор. 8 (Від’єднання настільної пі дпори від телевізора). Підготуйте телевізор для приєднання настінного кронштейна, перш ніж підключати кабелі.Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щобвстановлення телевізора здійснювалося кваліфікованими спеціалістами. Не намагайтесявстановити його самостійно.• Дотримуйтеся інструкцій, які ви отримали разом із кронштейном для настінного кріплення для вашої моделі телевізора. Для встановлення цього телевізора, особливо для визначення міцності стіни, яка повинна витримувати його вагу, необхідно мати достатній досвід.• Довжина гвинта для кронштейна для настінного кріплення залежить від товщини кронштейна для настінного кріплення. Див. малюнок нижче.

• Обов’язково зберігайте невикористані гвинти та настільну підп ору в безпечному місці, доки не знадобиться приєднати її. Тримайте гвинти подалі від малих дітей. 1 Викрутіть гвинти ззаду на телевізорі. тільки KD-79X9005B Гвинткронштейн для настінного кріплення8 mm - 12 mmНастінне кріплення

2 Перед встановленням кронштейна для настінного кріплення приєднайте ззаду до телевізора настінне кріплення I (постачається з телевізором) (щоб телевізор знаходився паралельно до стіни). Примітка• Надійно прикріпіть настінне кріплення до телевізора.

• Для встановлення настінного кріплення використовуйте тільки ви крутку з пласким наконечником. Користуючись іншим інструментом, ви можете створити надмірне навантаження на настінне кріплення та пошкодити телевізор.

Настінне кріплення (I2) (довше) (постачається з телевізором)Настінне кріплення (I1) (коротше) (постачається з телевізором) 1,5 Н·м {15 кгс·см}16

Усунення несправностей Якщо індикатор підсвічування блимає червоним, порахуйте кількість блимань (інтервал складає три секунди).

що LED-освітлення блимає че

скиньте настройки телевізора. Для цього на дві хвилини від’єднайте кабель живлення від телевізора, а потім знову увімкніть телевізор.

що проблема не зникає, зв ерніться до найближчого магазину або сервісного центру Sony і повідомте кількість блимань червоного LED-освітлення (інтервал — три секунди). Натисніть / на телевізорі, щоб вимкнути його, витягніть штекер із розетки і зверніться в магазин або до сервісного центру Sony. Якщо індикатор підсвічування не блимає,

рте наступні можливості. Див. розділ [Усунення несправностей] у

ібнику i-Manual або запустіть самодіагностику, вибравши [Довідка] t [Підтримка користувачів] t [Самодіагностика]. Якщо проблема не зникає, віддайте телевізор на обслуговування кваліфікованому спеціалісту. Несправності та способи їх усунення Відсутній звук і зображення (екран

Перевірте антену та кабельне з’єднання. Підключіть телевізор до електромережі й натисніть кнопку / на телевізорі або на пристрої дистанційного керування. Не вдається настроїти окремі канали. Підключення антени (ефірної). Супутниковий кабель може бути закорочений або на ньому можуть бути проблеми зі з’єднанням. Перевірте з’єднання кабелю, а потім вимкніть телевізор кнопкою перемикання живлення і знову ввімкніть його. Задана частота виходить за межі діапазону. Зверніться до компанії супутникового телебачення. Не вдалося знайти жодної послуги (каналу) кабельного телебачення. Перевірте підключення кабелю і параметри

Спробуйте скористатися функцією [Цифрове автонастроювання], вибравши [Антена] замість

Пульт дистанційного керування не працює. Замініть батарейки. Можливо, телевізор перебуває в режимі SYNC. Натисніть ря док керування (….) і проведіть пальцем уліво/вправо, щоб вибрати [SYNC MENU], потім натисніть на сенсорну панель. Виберіть [Керування ТВ], а потім [Вдома (Меню)] або [Опції] для керування телевізором. У разі використання ІЧ-

дистанційного керування натисніть SYNC MENU, виберіть [Керування ТВ], а потім [Вдома (Меню)] або [Опції] для керування телевізором. Ви забули пароль для функції [Батьківський захист]. Введіть PIN-код 9999. (PIN-код 9999 завжди

Зона навколо телевізора нагрівається. Якщо телевізор використовується протягом тривалого часу, зона навколо нього нагрівається. Це можна відчути на дотик. Зображення або звук «завмирає», пустий екран, телевізор не реагує на натиснення кнопок на телевізорі або на пульті дистанційного керування. Щоб виконати простий перезапуск телевізора, від’єднайте шнур живлення від розети, а через 2 хвилини знову підключіть його. Ви не можете знайти кнопки /, CH+/–, +/–, ///, , і HOME

телевізорі. Розташування кнопок на телевізорі див. на наведеній нижче ілюстрації. Задня панель телевізораUA

LED-освітлення увімкнено. LED-освітлення можна вимкнути. Натисніть кнопку HO ME, виберіть [Налаштування] t [Налаштування системи] t [Загальне н алаштування] t [LED- освітлення] t [Вимкн]. Також ви можете натиснути OPTIONS і вибрати [LED-освітлення] t [Вимкн]. Не встановлюється підключення до бездротового маршрутизатора за допомогою WPS. У разі використання безпеки WEP виберіть [Простий] t [Wi-Fi] t [Під’єд. за доп. списку сканув.]. Потім виберіть ім’я мережі (SSID), до якої треба підключитися. Не вдається знайти ім’я потрібної мережі в налаштуваннях мережі. Виберіть [[Введення вручну]] і натисніть , щоб ввести ім’я мережі. Технічні характеристики

Система панелі РК-панель (Рідкокристалічний Дисплей), Світлодіодне підсвічування Телевізійна система Аналогова: Залежно від вибраної країни або регіону: B/G, D/K, L, I, M Цифрова: DVB-T/DVB-C

B-T2 Супутник: DVB-S/DVB-S2 Система кольорів/відео Аналогова: PAL, SECAM, NTSC3.58, NTSC4.43 Цифрова: Див. в i-Manual. Покриття каналів Аналогова: UHF/VHF/кабель, Залежно від вибраної країни або регіону. Цифрові: UHF/VHF/кабель, З

вибраної країни або регіону. Супутник: Проміжна частота 950–2150 МГц Виведення звуку 10 Вт + 10 Вт + 10 Вт (KD-65X9505B) 12,5 Вт + 12,5 Вт + 20 Вт + 20 Вт (KD-79/65/55X9005B) Безпроводова технологія Протокол IEEE802.11a/b/g/n Технологія Bluetooth Bluetooth 3.0 Технологія NFC ISO/IEC 18092 Вхідні та вихідні гнізда Антенний кабель Зовнішній роз’єм із опором 75 Ом для VHF/UHF Супутникова антена MAIN/SUB Гніздовий роз’єм типу F (IEC169-24), 75 Ом. DiSEqC 1.0, LNB 13 В/18 В, звук 22 кГц, Передача

м кабелем EN50494. / AV1 21-штирковий роз’єм Scart (стандарт CENELEC), у тому числі аудіо/відеовхід, вхід RGB та аудіо/ відеовихід телевізора. / COMPONENT IN YPBPR (компонентний відеосигнал): 1080p (50, 60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p, 576i, 480p, 480i Аудіовхід (роз’єми RC

AV2 Відеовхід (звичайний штекер RCA із входом Y)18

HDMI IN 1, 2, 3, 4 (підтримка роздільної здатності 4K) Відео (2D): 4096 × 2160p (50, 60 Гц)*, 4096 × 2160p (24 Гц), 3840 × 2160p (50, 60 Гц)*, 3840 × 2160p (24, 25, 30 Гц), 1080p (30, 50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц),

*YC bCr 4:2:0 / 8 бітів Відео (3D): Упаковування кадрів: 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p Поруч: 1080p (50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц) Один над одним: 1080p (30, 50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц) Звук: лінійний PCM (5,1-канальний): 32, 44,1 та 48 кГц, 16, 20 та 24 біти, Dolby Digital ARC (Зворотній аудіоканал) (тільки HD MI IN 1) MHL (Звичайно з HDMI IN 2/4) Відео (2D): 4096 × 2160p (24 Гц)*, 3840 × 2160p (24, 25, 30 Гц)*, 1080p (50, 60 Гц)*, 1080p (30 Гц),

к: лінійний PCM (5,1-канальний): 32, 44,1 та 48 кГц, 16, 20 та 24 біти, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Додатковий цифровий роз’єм (двоканальна лінійна імпульсно-кодова модуляція (Linear PCM), Dolby Digital) AUDIO OUT/ Аудіовихід (стерео мініроз’єм) Роз’єм для навушників

1, 2 (HDD REC), 3 Гніздо для пристрою USB HDD (тільки 2), порт USB Гніздо CAM (модуль обумовленого доступу) LAN Роз’єм 10BASE-T/100BASE-TX (Залежно від робочого середовища мережі швидкість з’єднання може відрізнятися. Швидкість та якість передачі даних 10BASE-T/100BASE-TX не гарантуються для цього телевізора.)

Додаткові аксесуари кронштейн для настінного кріплення: SU-WL450 (KD-65X9505B, KD-65/55X9005B) Бездротовий сабвуфер: SWF-BR100 MHL-кабель: D

LC-MC10/DLC-MC20/DLC-MC30

Активні окуляри 3D: TDG-BT500A (KD-65X9505B, KD-65/55X9005B) Пасивні окуляри 3D: TDG-500P (KD-79X9005B) Пасивні окуляри SimulView™: TDG-SV5P (KD-79X9005B) Умови зберігання Продукцію зберігають в упакованому виді в темних, сухих, чистих, добре вентильованих приміщеннях, ізольованих від місць зберігання кислот і лугів. Температура зберігання*: від -20 до +60°C. Відносна вологість зберігання*: Відносна вологість <80% (без конденсації). *Примітка: неможливо отримати максимальні

чення для обох параметрів одночасно. Робоча температура: від 0 до 40°C. Робоча

на вологість: Відносна вологість 10% - 80% (без конденсації). Живлення та інше Споживана потужність 220 В - 240 В змінного струму, 50 Гц Клас енергоефективності KD-79X9005B: A KD-65X9505B: B KD-65X9005B: B KD-55X9005B: B Розмір екрана (виміряний по діагоналі)

KD-79X9005B: 79 дюймів / 199,6 см KD-65X9505B: 65 дюймів / 163,9 см KD-65X9005B: 65 дюймів / 163,9 см KD-55X9005B: 55 дюймів / 138,8 см споживання електро-енергії У режимі [Стандартне] KD-79X9005B: 229 Вт KD-65X9505B: 215 Вт KD-65X9005B: 180 Вт KD-55X9005B: 149 ВтUA

У режимі [Яскравий] KD-79X9005B: 433 Вт KD-65X9505B: 394 Вт KD-65X9005B: 339 Вт KD-55X9005B: 285 Вт Середньорічне споживання електроенергії*

KD-79X9005B: 318 кВт-г KD-65X9505B: 298 кВт-г KD-65X9005B: 250 кВт-г KD-55X9005B: 207 кВт-г Споживання електроенергії в режимі очікування*

KD-79X9005B: 0,3 Вт (27 Вт у режимі оновлення програмного

безпечення/електронної програми телепередач) KD-65X9505B: 0,3 Вт (28 Вт у режимі оновлення програмного

безпечення/електронної програми телепередач) KD-65X9005B: 0,3 Вт (27 Вт у режимі оновлення програмного

безпечення/електронної програми телепередач) KD-55X9005B: 0,3 Вт (27 Вт у режимі оновлення програмного

безпечення/електронної програми телепередач) Роздільна здатність дисплея 3840 точок (по горизонталі) × 2160 рядків (по вертикалі) Вихідна потужність USB 1, 3: 5 В, 500 мА (макс.) USB 2: 5 В, 800 мА (макс.) MHL (HDMI IN 2, 4): 5 В, 900 мА (макс.) Габаритні розміри (Приблизно) (ш × в × т) з настільною підпорою KD-79X9005B: 203,1 × 110,9 × 44,2 см KD-65X9505B: 149,3 × 95,0 × 34,8 см KD-65X9005B: 171,6 × 91,6 × 32,0 см KD-55X9005B: 149,4 × 79,1 × 32,0 см без настільної підпори KD-79X9005B: 202,9 × 105,4 × 11,1 см KD-65X9505B: 149,2 × 89,7 × 10,7 см KD-65X9005B: 171,5 × 87,8 × 9,9 см KD-55X9005B: 149,3 × 75,2 × 9,9 см схема розташування отворів для настінного

KD-79X9005B: 40,0 × 30,0 см KD-65X9505B: 40,0 × 30,0 см KD-65X9005B: 40,0 × 30,0 см KD-55X9005B: 30,0 × 30,0 см розмір гвинтів для настінного кріплення M6 (довжина: див. сторінку зі стор. 3.) Ширина підпори (Приблизно) Крайнє положення KD-79X9005B: 203,1 см KD-65X9505B: 149,3 см KD-65X9005B: 171,6 см KD-55X9005B: 149,4 см Середнє положення KD-79X9005B: 57,3 см KD-65X9505B: 66,3 см KD-65X9005B: 57,3 см KD-55X9005B: 57,3 см Вага (Приблизно) з настільною підпорою KD-79X9005B: 60,9 кг KD-65X9505B: 43,9 кг KD-65X9005B: 46,6 кг KD-55X9005B: 38,1 кг без настільної підпори KD-79X9005B: 59,7 кг KD-65X9505B: 42,0 кг KD-65X9005B: 45,9 кг KD-55X9005B: 37,4 кг

Річне споживання електроенергії за умови експлуатації телевізора 4 години на день, 365 днів на рік. Фактичний рівень споживання електроенергії залежить від режиму використання телевізора.

Вказане споживання електроенергії в режимі очікування досягається після того, як телевізор завершить усі внутрішні процеси.

• Доступність аксесуарів залежить від країни, регіону, моделі та наявності на складі.

• Зовнішній вигляд і технічні характеристики можуть

змінені без попередження.

• Споживання електроенергії збі льшиться, якщо до телевізора підключено реплікатор портів.

• Цей телевізор підтримує с тандарт MHL 2 для роз’єму HDMI IN 4/MHL та MHL 3 для роз’єму HDMI IN 2/MHL.20

Примітки щодо функції цифрового телебачення

• Усі функції, пов’язані з цифровим телебаченням ( ), працюватимуть

х або регіонах, де транслюється цифровий ефірний сигнал DVB-T/DVB-T2 (MPEG-2 та H.264/MPEG-4 AVC) або де є доступ до сумісного абонентського кабельного вводу DVB-C (MPEG-2 та H.264/MPEG-4 AVC). Дізнайтеся у свого продавця, чи є можливість приймати сигнал DVB-T/ DVB-T2 у місці вашого проживання, або запитайте свого провайдера кабельного телебачення, чи сумісний кабельний сервіс DVB-C, що ними надається, із цим телевізором.

телебачення може стягати платню за свої послуги або потребувати вашої згоди з положеннями та умовами своєї діяльності.

телевізор відповідає тех

вимогам DVB-T/DVB-T2 і DVB-C, але його сумісність із майбутніми цифровими ефірними передачами DVB-T/DVB-T2 і цифровими кабельними передачами DVB-C не гарантована.

ового телебачення можуть бути недоступними у певних країнах або регіонах, а кабель DVB-C може не працювати належним чином із деякими провайдерами. Інформація про товарні знаки

• Терміни HDMI, HDMI High-Definition Multimedia Interface і логотип HDMI є товарними знаками або зареєстрованими товарними знаками HDMI Licensing LLC у США та інших

• DLNA®, логотип DLNA і DLNA CERTIFIED® є

гівельними марками, знаками обслуговування або сертифікаційними знаками Digital Living Network Alliance.

• Виготовлено за ліцензією ко

анії Dolby Laboratories. Dolby та емблема з подвійним «D» –

говельні марки компанії Dolby Laboratories.

наками компанії Sony Co rporation.

• TrackID є това рним знаком або зареєстрованим товарним знаком Sony Mobile Communications AB.

deoI D, Gracenote Video Explore, Gracenote MusicID, емблема і логотип Gracenote, а також логотип «Powered by Gracenote» є товарними знаками чи зареєстрованими товарними знаками Gracenote у США та інших країнах.

знаками або зареєстрованими товарними знаками Wi-Fi Alliance.

• Логотип «Sony Entertainment Network» і

тип MHL є товарними знаками або зареєстрованими товарними знаками компанії MHL Licensing, LLC.

• Патенти на стандарт DTS див. на веб-

і http://patents.dts.com. Вироблено за ліцензією DTS Licensing Limited. DTS, логотип, а також DTS разом із логотипом є зареєстрованими товарними знаками, а «DTS Digital Surround» — товарним знаком компанії DTS, Inc. © DTS, Inc. Усі права захищено.

ooth® є власністю Bluetooth SIG, Inc. Корпорація Sony використовує їх за ліцензією. Інші торгові марки й торгові знаки належать відповідним власникам.

рним знаком EUTELSAT. Цей телевізор підтримує Di SEqC 1.0. Цей телевізор не призначений для керування моторизованих антен.
