GEBRUIKSAANWIJZING Bravia KD65X9505B SONY

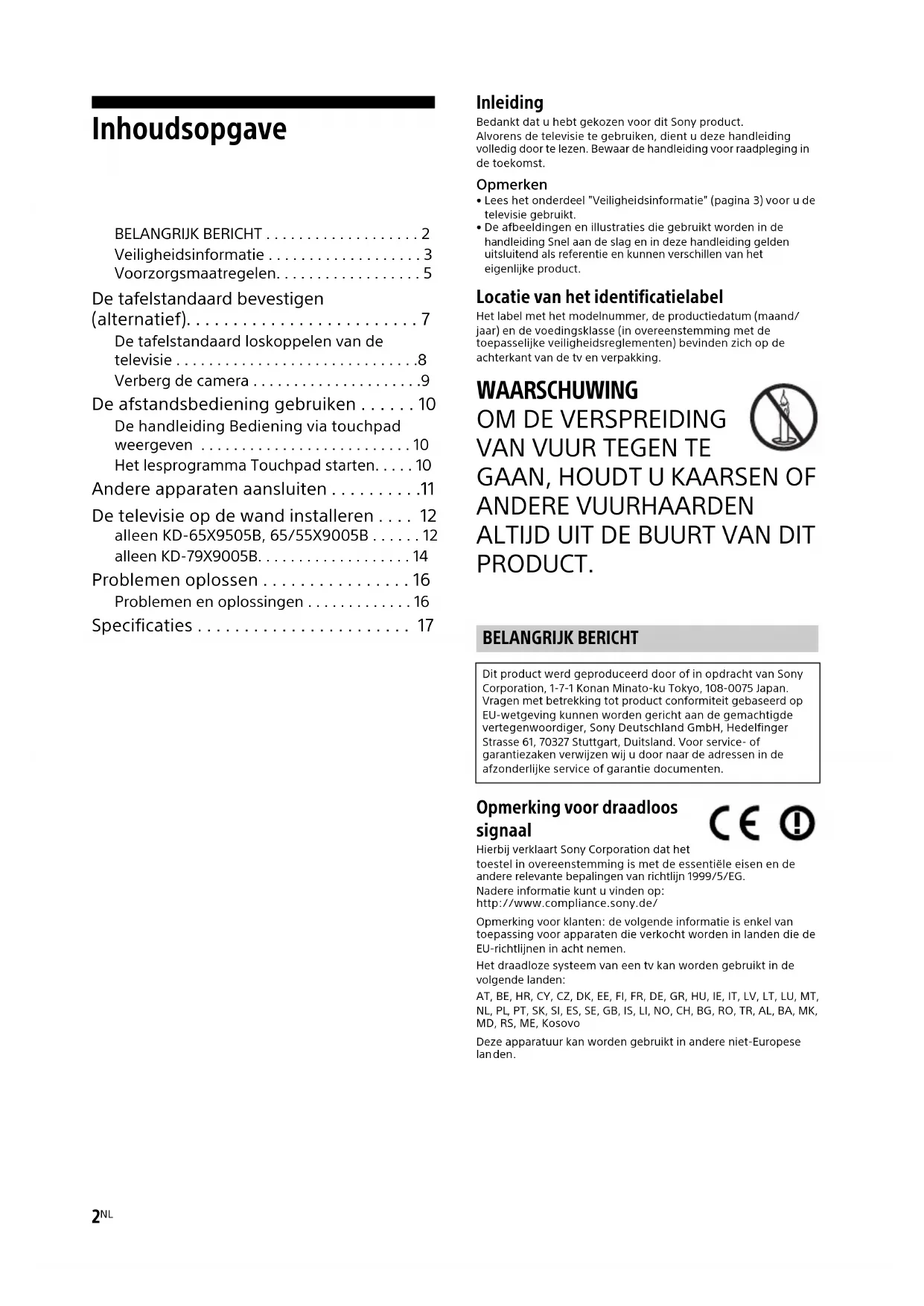

• Inhoudsopgave BELANGRIJK BERICHT p. 2
• Veiligheidsinformatie p. 3
• Voorzorgsmaatregelen p. 5
• De tafelstandaard bevestigen (alternatief) p. 7
• De tafelstandaard loskoppelen van de televisie p. 8
• Verberg de camera p. 9
• De afstandsbediening gebruiken p. 10
• De handleiding Bediening via touchpad weergeven p. 10
• Het lesprogramma Touchpad starten p. 10
• Andere apparaten aansluiten p. 11
• De televisie op de wand installeren p. 12
• alleen KD-65X9505B, 65/55X9005B p. 12
• alleen KD-79X9005B p. 14
• Problemen oplossen p. 16
• Problemen en oplossingen p. 16
• Specificaties Inleiding Bedankt dat u hebt gekozen voor dit Sony product. Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.Opmerken p. 17

• Lees het onderdeel "Veiligheidsinformatie" (pagina 3) voor u de televisie gebruikt.• De afbeeldingen en illustraties die gebruikt worden in de ndleiding Snel aan de slag en in deze handleiding gelden uitsluitend als referentie en kunnen verschillen van het eigenlijke product. Locatie van het identificatielabel Het label met het modelnummer, de productiedatum (maand/jaar) en de voedingsklasse (in overeenstemming met de toepasselijke veiligheidsreglementen) bevinden zich op de achterkant van de tv en verpakking. WAARSCHUWING

PRODUCT. Opmerking voor draadloos signaal Hierbij verklaart Sony Corporation dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.Nadere informatie kunt u vinden op:http://www.compliance.sony.de/Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen.Het draadloze systeem van een tv kan worden gebruikt in de lgende landen:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, KosovoDeze apparatuur kan worden gebruikt in andere niet-Europese lan den. BELANGRIJK BERICHT Dit product werd geproduceerd door of in opdracht van Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Vragen met betrekking tot product conformiteit gebaseerd op EU-wetgeving kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service- of garantiezaken verwijzen wij u door naar de adressen in de afzonderlijke service of garantie documenten.GB

WAARSCHUWING Batterijen mogen niet worden blootgesteld aan te hoge temperaturen, bijvoorbeeld zonneschijn, vuur en dergelijke. Installatie/configuratie Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden. Installatie

• Stap niet op de beschermingszak bij het uitpakken van de TV, om uitglijden en lichamelijk letsel te voorkomen.

• Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.

• Plaats de televisie op een stabiel, effen oppervlak om te

rmijden dat hij valt en letsel of schade aan de televisie veroorzaakt.

• Zet de televisie op een plaats waar er niet aan getrokken of tegen geduwd kan worden, en waar deze niet omver kan vallen.

• Plaats de televisie zodat de tafelstandaard niet buiten de rand van het televisiemeubel (niet bijgeleverd) steekt. Als de tafelstandaard buiten de rand van het televisiemeubel steekt, kan de televisie omkantelen of vallen, met verwondingen of schade aan de televisie als gevolg.

• Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.

• Het wordt om veiligheidsredenen aanbevolen accessoires van

• Gebruik de schroeven die bij de wandmontagesteun geleverd zijn voor het bevestigen van de wandmontagesteun aan het televisietoestel. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de wandmontagesteun. De diameter en de lengte van de schroeven verschillen naar

lang het model van de wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz. KD-65X9505B KD-65/55X9005B Transport

• Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.

• Er zijn twee of meer personen (vier of meer personen voor KD- 79X9005B) nodig om een grote TV te verplaatsen.

• Wanneer de televisie met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet tegen het LCD-scherm en het kader rond het scherm. KD-79X9005B KD-65X9505B KD-65/55X9005B

• Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.

• Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen. Voorkomen dat de televisie omvalt

• Gebruik een stevige koord die het gewicht van de televisie kan dragen. Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.

• Houd ruimte vrij rond het televisietoestel zoals hierna wordt

• Het wordt aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculatie. Veiligheidsinformatie Schroef (geleverd bij wandmontagesteun) Wandmontagesteun 8 mm - 12 mm Achterkant van de televisie Schroef (geleverd bij wandmontagesteun) Wandmontagesteun 8 mm - 12 mm Wandmontageonderdeel4

Installatie aan de wand Installatie op de standaard

• Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen: Plaats het televisietoestel niet plat op de grond en installeer

et niet ondersteboven, achterstevoren of gedraaid. Installeer het televisietoestel niet op een plank, kleed, bed of in een kast. Dek het televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz. Installeer het televisietoestel niet zoals hierna wordt getoond. Netsnoer Hanteer het netsnoer en het stopcontact als volgt om het risico op brand, elektrische schok of schade en/of letstel te vermijden: Gebruik alleen Sony-netsnoeren en geen netsnoeren van

ndere leveranciers. Steek de stekker volledig in het stopcontact. Gebruik het televisietoestel uitsluitend op een wisselspanning van 220–240 V. Koppel voor alle veiligheid het netsnoer los als u de kabels

ansluit en let erop dat u niet over de kabels struikelt. Verwijder het netsnoer uit het stopcontact voordat er werkzaamheden aan het televisietoestel worden uitgevoerd of het wordt verplaatst. Houd het netsnoer uit de buurt van warmtebronnen. Verwijder de stekker uit het stopcontact en reinig deze

egelmatig. Indien de stekker wordt bedekt door stof of vocht, kan de isolatie verslechteren, hetgeen brand kan veroorzaken. Opmerken

• Gebruik het meegeleverde netsnoer niet voor andere apparatuur.

• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of gedraaid. Hierdoor kunnen de draden worden blootgelegd of doorgesneden.

• Pas het netsnoer niet aan.

• Plaats geen zware voorwerpen op het netsnoer.

• Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.

• Sluit niet te veel apparaten aan op hetzelfde stopcontact.

• Gebruik geen stopcontact waarbij de stekker slecht contact maak

Verboden gebruik Installeer/gebruik het televisietoestel niet op locaties, in omgevingen of situaties die hierna worden weergegeven. Het televisietoestel kan dan slecht gaan functioneren en brand, elektrische schok, schade en/of letsel veroorzaken. Locatie:

• Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellingen, op instabiele locaties, in de buurt van water, regen vocht of rook.

• Als de tv in de kleedkamer van een openbare badruimte of hete bron wordt gehangen, kan de tv beschadigd worden door zwavel in de lucht.

• Om de beste beeldkwaliteit te garanderen, mag u het scherm

• Vermijd het verplaatsen van de tv van een koude plaats naar een w arme plaats. Plotse veranderingen in de kamertemperatuur kunnen condensatie veroorzaken. Dat kan ervoor zorgen dat de beeld- en/of kleurkwaliteit van de tv slecht is. Als dat het geval is, dient u het vocht volledig te laten verdampen voordat u de tv inschakelt. Omgeving:

• Locaties die heet, vochtig of zeer stoffig zijn; waar insecten kunnen binnendringen; waar het toestel kan worden blootgesteld aan mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel niet bloot aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het toestel.

• Plaats de tv niet in een vochtige of

offige ruimte, of in een kamer met oliehoudende rook of stoom (in de nabijheid van kookplaten of bevochtigers). Dat kan leiden tot brand, elektrische schokken of vervorming.

• Installeer de tv niet op plaatsen die blootgesteld zijn aan

treme temperaturen zoals in direct zonlicht of nabij een radiator of een warmtekanaal. De tv kan oververhit raken in dergelijke omstandigheden waardoor de kast kan vervormen en/of storingen van de tv kunnen ontstaan. Situatie:

• Gebruik het toestel niet als u natte handen heeft, als de kast is verwijderd of met bevestigingen die niet worden aangeraden door de fabrikant. Verwijder de stekker van het televisietoestel uit het stopcontact en ontkoppel de antenne tijdens onweer.

• Installeer de tv niet zodat deze uitsteekt in een o pen ruimte. Als een persoon of voorwerp tegen de tv botst, kan dat tot letsel of schade leiden.

• Gooi niets tegen het televisietoestel. Het schermglas kan breken door de impact en ernstig letsel veroorzaken.

• Als het scherm van het televisietoestel barst, mag u het toestel

s aanraken nadat u de stekker uit het stopcontact hebt getrokken. Anders bestaat er gevaar op elektrische schokken. Wanneer de televisie niet wordt gebruikt

• Als u het televisietoestel een aantal dagen niet gebruikt, dan moet het worden losgekoppeld van de netspanning vanwege milieu- en veiligheidsredenen.

• Als het televisietoestel nog onder spanning staat wanneer het net is uitgeschakeld, trekt u de stekker uit het stopcontact om het televisietoestel volledig uit te schakelen.

• Bepaalde televisietoestellen kunnen over functies beschikken waar voor het toestel in de stand-by stand moet blijven om correct te werken. Voor kinderen

• Zorg dat kinderen niet op het televisietoestel klimmen.

• Houd kleine accessoires buiten het bereik van kinderen, zodat deze niet kunnen worden ingeslikt. 30 cm 10 cm 10 cm 10 cm Houd minimaal deze ruimte vrij rond het toestel. 30 cm 10 cm 10 cm Houd minimaal deze ruimte vrij rond het toestel. 6 cm Luchtcirculatie geblokkeerd. Wand WandGB

In het geval de volgende problemen optreden... Schakel het televisietoestel uit en verwijder onmiddellijk de netstekker uit het stopcontact als een van de volgende problemen optreedt. Vraag uw dealer of Sony-servicecentrum het toestel te laten

kijken door gekwalificeerd servicepersoneel. In het geval: het netsnoer is beschadigd. het netsnoer niet goed past. het televisietoestel is beschadigd omdat het is gevallen, er tegenaan is geslagen of er iets naar is gegooid. een vloeibaar of vast voorwerp door de openingen in de kast terecht is gekomen. Over de LCD Monitortemperatuur Wanneer de LCD Monitor langdurig wordt gebruikt, wordt de ruimte rond het beeldscherm warm. U kunt daar warmte voelen bij aanraking met de hand. Televisie kijken

• Sommige mensen kunnen ongemakken ervaren (vermoeide ogen, vermoeidheid of misselijkheid) bij het bekijken van 3D- beelden of het spelen van stereoscopische 3D-games. Sony raadt alle gebruikers aan regelmatig rustpauzes in te lassen bij het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games. De lengte en de frequentie van de nodige rustpauzes variëren van persoon tot persoon. U moet zelf beslissen wat voor u het best is. Als u ongemakken ervaart, dient u het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games stop te zetten tot het ongemak over is. Raadpleeg indien nodig een dokter. Raadpleeg eveneens (i) de gebruiksaanwijzing van alle andere apparaten of media die u gebruikt in combinatie met deze tv en (ii) onze website (http://support.sony-europe.com/) voor de recentste

ormatie. De ogen van jonge kinderen (vooral jonger dan zes jaar) zijn nog steeds in ontwikkeling. Raadpleeg een arts (bv. een kinderarts of oogarts) voor u jonge kinderen 3D-beelden laat bekijken of stereoscopische 3D-games laat spelen. Volwassen dienen ervoor te zorgen dat jonge kinderen de bovenstaande aanbevelingen opvolgen.

• Gebruik of bewaar de 3D Bril niet op plaatsen met een hoge tem peratuur, zoals in direct zonlicht of in een auto die in de zon staat.

• Wanneer u de gesimuleerde 3D-functie gebruikt, dient u er rekening mee te houden dat het weergegeven beeld niet helemaal gelijk is aan het oorspronkelijke beeld ten gevolge van de conversie die door de televisie wordt uitgevoerd.

• Kijk televisie met gedempt licht, omdat televisie kijken in het don ker of gedurende een lange periode de ogen extra belast.

• Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog zetten om gehoorbeschadiging te voorkomen. LCD-scherm

• Hoewel het LCD-scherm is vervaardigd met precisietechnologie en 99,99% of meer van de pixels werken, kunnen er toch donkere of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCD-scherm en duidt niet op een defect.

• Druk en kras niet op het scherm en plaats geen voorwerpen op

t televisietoestel. Het beeld kan hierdoor vervormen of het LCD-scherm kan beschadigen.

• Als het televisietoestel op een koude plaats wordt gebruikt, kan

t beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.

• Bij langdurige weergave van stilstaande beelden kunnen spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.

• Het scherm en de kast worden warm als het televisietoestel

rdt gebruikt. Dit duidt niet op een defect.

• Het LCD-scherm bevat een kleine hoeveelheid vloeibare kristallen en kwik. Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften.

• Stel het LCD-scherm niet bloot aan sterke slagen of schokken. Het glas van het scherm kan barsten of breken en letsel veroorzaken.

Schermoppervlak/kast van het televisietoestel behandelen en reinigen Zorg er om veiligheidsredenen voor dat u het netsnoer van het televisietoestel loskoppelt voordat u het reinigt. Neem de volgende voorzorgsmaatregelen in acht om verkleuring

beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachte doek om stof te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.

• Sproei nooit water of schoonmaakmiddelen

chtstreeks op de tv. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en de tv binnendringen, waardoor de tv kan beschadigd raken.

• Gebruik geen schuursponsje, alkalisch/ zuur houdend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.

• Het wordt aanbevolen de ventilatie-openingen regelmatig met de st ofzuiger te reinigen om een goede ventilatie te handhaven.

• Oefen geen overmatige druk uit op de luidsprekers tijdens het schoonmaken of onderhouden om schade te voorkomen. Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.

• Dit toestel is getest en compatibel bevonden met de limieten verm eld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter. Aanbeveling voor de F-stekker De binnenste kabel mag maximaal 1,5 mm uit het aansluitingsdeel steken. Waarschuwing bij gebruik van de afstandsbediening

• Let op de + en de - bij het plaatsen van de batterijen.

• Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.

• Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio’s kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.

• Hanteer de afstandsbediening met zorg. Laat de afstand sbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.

• Plaats de afstandsbediening niet in de buurt van een

rmtebron, op een plek in direct zonlicht of in een vochtige ruimte. Voorzorgsmaatregelen Max.1,5 mm (Referentieafbeelding van de F-stekker) Max.7 mm6

Draadloze functie van het toestel

• Gebruik dit apparaat niet in de buurt van medische apparatuur (pacemaker, enz.), aangezien de medische apparatuur beschadigd kan worden.

• De signalen die dit toestel verzendt/ontvangt zijn gecodeerd, maar toch dient u voorzichtig te zijn met onrechtmatige interceptie. Wij kunnen niet verantwoordelijk worden gesteld voor mogelijke problemen ten gevolge hiervan. Wegwerpen van het televisietoestel Verwijdering van oude elektrische en elektronische apparaten (van toe passing in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen) Dit symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, helpt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht. Verwijdering van oude batterijen (van toepassing in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen) Dit symbool op de batterij of op de verpakking wijst erop dat de batterij, meegeleverd met van dit product niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, helpt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie het belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.7

De tafelstandaard bevestigen (alternatief) U kunt de positie van de tafelstandaard wijzigen van de rand naar het midden door de onderstaande instructies te volgen. KD-79/65/55X9005B

Opmerken• Er zijn twee of meer personen (vier of meer personen voor KD-79X9005B) vereist om deze installatie uit te voeren.• Zorg ervoor dat er geen voorwerpen voor de televisie

aan. De kabels samenbundelen Als u de poortreplicatie gebruikt, kunt u de bekabeling vereenvoudigen zodat u slechts één kabel moet verbinden met de TV. KD-79/65/55X9005B KD-65X9505B

Locatie van de kabelklem wanneer de tafelstandaard bevestigd is in de middelste positie.

Locatie van de kabelklem wanneer de tafelstandaard bevestigd is aan de rand of in de middelste positie.Opmerken• Om de kabelklem los te maken van de televisie, drukt u boven op de klem 1 en knijpt u vervolgens 2 zoals weergegeven. Opmerken• Wanneer de tafelstandaard opnieuw wordt bevestigd, dient u de (voordien uitgedraaide) schroeven weer in de originele gaten aan de achterzijde van de televisie te bevestigen. IR-sensor3D Sync Zender (alleen KD-65X9505B, KD-65/55X9005B)

De tafelstandaard loskoppelen van de televisie

Indien u de camera niet wil gebruikten, verberg deze zoals geïllustreerd. KD-79/65/55X9005B KD-65X9505B Verberg de camera Cameradeksel K10

De afstandsbediening gebruiken U kunt de televisie bedienen met behulp van de bijgeleverde Touchpad-afstandsbediening of IR-afstandsbediening (infrarood). Opmerken• De Touchpad-afstandsbediening kan pas gebruikt worden wanneer deze geregistreerd is bij de televisie. U kunt de Touchpad-afstandsbediening registreren door op HOME te drukken en vervolgens [Instellingen] t [Systeem settings] t [T ouchpad-afstandsbediening instellen] te selecteren. In de handleiding Bediening via touchpad vindt u de belangrijkste bedieningsgebaren die beschikbaar zijn voor het televisiescherm. 1 Blijf met uw vinger het midden van de touchpad aanraken om de handleiding Bediening via touchpad te openen. 1 Druk op HOME. 2 Schuif om [Help] te selecteren en druk vervolgens op de touchpad. 3 Schuif omhoog/omlaag om [Touchpad leerprogramma] te selecteren en druk vervolgens op de touchpad. Volg de instructies op het scherm. Opmerken• U kunt het leerprogramma voor de Touchpad ook starten door op HOME te drukken en vervolgens [Instellingen] t [Systeem settings] t [To uchpad-configuratie] t [Handleiding starten]. De handleiding Bediening via touchpad weergeven Touchpad-afstandsbediening IR- afstandsbediening Het lesprogramma Touchpad starten11

Andere apparaten aansluiten Raadpleeg de i-Manual voor meer informatie over aansluitingen. Opmerken

• Als u 4K-apparaten (4K-mediaspeler, 4K-settopbox enz.) via HDMI wilt aansluiten, verbindt u deze met de HDMI IN 2- of HDMI IN 1-aansluiting van de televisie om inhoud te bekijken die auteursrechtelijk beschermd is. Een poortreplicatie aansluiten
• Raadpleeg voor het aansluiten van een poortreplicator de installatiegids die geleverd is bij de poortreplicator. Een MHL-apparaat aansluiten Tijdens het afspelen van foto-/muziek-/ videobestanden laadt de televisie het aangesloten apparaat dat ondersteuning biedt voor MHL op. U kunt de afstandsbediening van de televisie gebruiken om het apparaat dat ondersteuning biedt voor MHL te bedienen. Opmerken
• Als [Automatische invoerwijziging (MHL)] ingesteld is op [Aan], schakelt de televisie automatisch over naar HDMI IN 2/MHL of HDMI IN 4/MHL wanneer er een apparaat dat ondersteuning biedt voor MHL aangesloten wordt op de HDMI IN 2/MHL of HDMI IN 4/MHL-aansluiting. [Automatische invoerwijziging (MHL)] is alleen beschikbaar als het apparaat dat ondersteuning biedt voor MHL deze functie ondersteunt.• Als [Opladen (MHL) in stand-by] ingesteld is op [Aan],

rdt het apparaat dat ondersteuning biedt voor MHL ook opgeladen als de stand-bystand geactiveerd is op de televisie.• Sluit een 4K-smartphone of mobiel apparaat aan op HDMI IN 2/MHL-aansluiting.• Gebruik voor een 4K-smartphone of een mobiel paraat een MHL 3-kabel die voorzien is van het MHL-logo. 900 mA MAX 5 V 900 mA MAX 5 V Gebruik een goedgekeurde MHL 3-kabel waarop het MHL-logo afgebeeld staat (niet bijgeleverd) MHL 3- apparaat Gebruik een goedgekeurde MHL 2-kabel waarop het MHL- logo afgebeeld staat (niet bijgeleverd) MHL 2- apparaat12

De televisie op de wand installeren De handleiding van deze televisie toont alleen de stappen om de installatie van de televisie voor te bereiden vooraleer hij op de wand wordt geïnstalleerd. Voor klanten:Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de stallatie van uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer de televisie niet zelf te installeren.Voor Sony-verkopers en aannemers:Schenk goed aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het ond

rzoek van dit product.Gebruik de wandmontagesteun SU-WL450 (niet bijgeleverd) (KD-65X9505B, KD-65/55X9005B) om de televisie op de wand te installeren. Bij het installeren van de wandmontagesteun raadpleegt u ook de gebruiksaanwijzing en de installatiegids die bij de wandmontagesteun zijn geleverd.Opmerken• Bewaar de uitgedraaide schroeven op een veilige plaats en zorg ervoor dat kinderen er niet bij kunnen komen. 1 Draai de schroeven uit aan de achterkant van de televisie. alleen KD-65X9505B, 65/55X9005B Voldoende ervaring is vereist om dit product te installeren, met name om te bepalen of de wand het gewicht van de televisie kan dragen. Vertrouw de bevestiging van dit product op de wand toe aan Sony-verkopers of erkende aannemers en schenk goed aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.

• Niet verwijderen voor supersmalle montage.13

2 Voor u de wandmontagesteun monteert, bevestigt u het wandmontageonderdeel I (geleverd bij de tv) aan de achterzijde van de tv (zodat de tv parallel met de muur zal hangen). U dient deze stap niet uit te voeren voor de supersmalle montage. (alleen KD-65/55X9005B)

• Wanneer u de Super Slim-montagestijl gebruikt, kunt u bepaalde aansluitingen aan de achterzijde van de televisie niet gebruiken.Opmerken• Schroef het wandmontageonderdeel goed vast bij bevestiging aan de televisie.• Gebruik alleen een sleufkopschroevendraaier om het wandmontageonderdeel te bevestigen. Als u ander reedschap gebruikt, is het aandraaimoment mogelijk te krachtig en loopt u het risico dat de televisie beschadigd raakt.

Raadpleeg de volgende website voor instructies over de installatie van de wandmontagesteun voor uw TV-model: www.sony.eu/tv/wall-mount-bracket-manual

Wandmontageonderdeel (I2) (langer)(geleverd bij de tv)Wandmontageonderdeel (I1) (korter)(geleverd bij de tv)Standaardmontage Supersmalle montage* 1,5 N·m {15 kgf·cm}14

Uw televisie kan worden bevestigd op een wandmontagesteun (niet bijgeleverd) uit de doos in de verpakking. Als de tafelstandaard op de televisie bevestigd is, moet de tafelstandaard mogelijk van de televisie worden verwijderd; zie pagina 8 (De tafelstandaard loskoppelen van de televisie). Maak de televisie klaar voor de wandmontagesteun voor u de kabelverbindingen tot stand brengt.Om het toestel te beschermen en om veiligheidsredenen raadt Sony u met klem aan de televisieaan een muur te laten bevestigen door een erkende installateur. Probeer dit niet zelf te doen.• Volg de instructies die bij de wandmontagesteun voor uw model geleverd zijn. Voor de installatie van deze televisie is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de televisie te dragen.• De lengte van de schroef voor de wandmontagesteun verschilt afhankelijk van de dikte van de

ndmontagesteun. Raadpleeg de onderstaande afbeelding.• Bewaar de ongebruikte schroeven en de tafelstandaard op een veilige plaats voor het geval u

tafelstandaard opnieuw wilt bevestigen. Houd de schroeven op een veilige afstand van kleine kinderen. 1 Draai de schroeven uit aan de achterkant van de televisie. alleen KD-79X9005B SchroefWandmontagesteun8 mm - 12 mmWandmontageonderdeel

2 Voor u de wandmontagesteun monteert, bevestigt u het wandmontageonderdeel I (geleverd bij de tv) aan de achterzijde van de tv (zodat de tv parallel met de muur zal hangen). Opmerken• Schroef het wandmontageonderdeel goed vast bij bevestiging aan de televisie.• Gebruik alleen een sleufkopschroevendraaier om het wandmontageonderdeel te bevestigen. Als u ander reedschap gebruikt, is het aandraaimoment mogelijk te krachtig en loopt u het risico dat de televisie beschadigd raakt.

Wandmontageonderdeel (I2) (langer)(geleverd bij de tv)Wandmontageonderdeel (I1) (korter)(geleverd bij de tv)1,5 N·m {15 kgf·cm}16

Problemen oplossen Tel hoeveel keer het LED-lampje knippert als het rood knippert (intervaltijd bedraagt drie seconden). Als de verlichtings-LED rood knippert, reset u de

levisie door het netsnoer gedurende twee minuten los te koppelen van de televisie en de televisie vervolgens in te schakelen. Als het probleem hierdoor niet opgelost raakt,

ntacteert u uw verdeler of Sony- servicecentrum en meldt u het aantal keer dat de verlichtings-LED rood knippert (het interval bedraagt drie seconden). Druk op / op de televisie om deze uit te schakelen, koppel het netsnoer los en breng uw verdeler of Sony- servicecentrum op de hoogte van het probleem. Controleer de items in de onderstaande

bellen als het LED-lampje niet knippert. Het is ook mogelijk om [Problemen oplossen] in

i-Manual te raadplegen of zelf een diagnose uit te voeren door [Help] t

lantondersteuning] t [Z elfdiagnose] te selecteren. Als het probleem aanhoudt, moet u de t elevisie laten nakijken door bevoegd onderhoudspersoneel. Problemen en oplossingen Er is geen beeld (scherm is donker) en geen geluid. Controleer de aansluiting van de antenne/kabel. Sluit het netsnoer aan op de televisie en druk op / op de televisie of afstandsbediening. Op sommige programma's kan niet worden afgestemd. Controleer de antenne. De satellietkabel is mogelijk kortgesloten of niet goed aangesloten. Controleer de kabelaansluiting, schakel vervolgens de tv uit met de netstroomschakelaar en schakel deze daarna weer in. De ingevoerde frequentie ligt buiten het bereik. Neem contact op met de satellietmaatschappij van de ontvangen zender. Geen kabel-tv-diensten (programma's) gevonden. Controleer de aansluiting van de kabel of de afstemming. U probeert [Digitale autom. Afstemming] uit te voeren door [Aards] in plaats van [Kabel] te selecteren. De afstandsbediening werkt niet. Vervang de batterijen. Mogelijk is de stand SYNC geactiveerd op de tv. Druk op de controlebalk (….), verschuif deze naar

nks/rechts om [SYNC MENU] te selecteren en druk vervolgens op de touchpad. Selecteer [TV- besturing] en selecteer vervolgens [Start (menu)] of [Optie] om de tv te bedienen. Wanneer u de IR-afstandsbediening gebruikt,

t u op SYNC MENU, selecteert u [TV- besturing] en selecteert u vervolgens [Start (menu)] of [Optie] om de televisie te bedienen. U bent het wachtwoord voor het [Kinderslot] vergeten. Voer 9999 in als pincode. (Pincode 9999 wordt altijd geaccepteerd.) De ruimte rond de tv wordt warm. Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm. U kunt daar warmte voelen bij aanraking met de hand. Bevroren audio of video, een blanco scherm of de tv reageert niet op de knoppen van de tv of de afstandsbediening. Voer een eenvoudige reset uit van de tv door het netsnoer gedurende twee minuten los te koppelen. Sluit het vervolgens opnieuw aan. U vindt de knoppen /, CH+/–, +/–, ///, , en HOME niet terug op de televisie. Op de onderstaande afbeelding ziet u waar u de knoppen kunt terugvinden op de televisie. De verlichtings-LED is ingeschakeld. Als u niet wilt dat de verlichtings-LED oplicht, kunt u deze uitschakelen. Druk op HOME en sel ecteer vervolgens [Instellingen] t [Systeem settings] t [Algemene instellingen] t [Ve rlichtings-LED] t [Uit]. U kunt ook op OPTIONS drukken en vervolgens [Verlichtings-LED] t [Uit] selecteren. Achterkant van de televisieGB

Het lukt niet om verbinding te maken met een draadloze router via WPS. Als u WEP-beveiliging gebruikt, selecteert u [Beginner] t [Wi-Fi] t [Verbinden via scanlijst]. Selecteer vervolgens de naam van het netwerk (het SSID) waarmee u verbinding wilt maken. De naam van het netwerk is niet terug te vinden bij de netwerkinstellingen. Selecteer [[Handmatige invoer]] en druk op om een netwerknaam in te voeren. Specificaties Systeem Beeldschermsysteem LCD-scherm (Liquid Crystal Display), LED-achtergrondverlichting Televisiesysteem Analoog: Afhankelijk van de land-/gebiedkeuze: B/G, D/K, L, I, M Digitaal: DVB-T/DVB-C DVB-T2 Satelliet: DVB-S/DVB-S2 Kleur-/videosysteem Analoog: PAL, SECAM, NTSC3.58, NTSC4.43 Digitaal: Raadpleeg de i-Manual. Beschikbare kanalen Analoog: UHF/VHF/Kabel, Afhankelijk van de land-/gebiedkeuze. Digitaal: UHF/VHF/Kabel, Afhankelijk van de land-/gebiedkeuze. Satelliet: IF-frequentie 950-2.150 MHz Geluidsuitgang 10 W + 10 W + 10 W (KD-65X9505B) 12,5 W + 12,5 W + 20 W + 20 W (KD-79/65/55X9005B) Draadloze technologie Protocol IEEE802.11a/b/g/n Ingangen/uitgangen Antennekabel 75 ohm externe aansluiting voor VHF/UHF Satellietantenne MAIN/SUB Vrouwelijke F-aansluiting IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon,

AV2 Video-ingang (gewone RCA-pin met Y-ingang)18

• alleen HDMI IN 2 Audio: 5,1-kanaals lineair PCM: 32, 44,1 en 48 kHz, 16, 20 en 24 bits, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Digitale optische aansluiting (tweekanaals lineaire PCM, Dolby Digital) AUDIO OUT/ Audio-uitgang (stereo-miniaansluiting) Hoofdtelefoonaansluiting (ondersteunt subwooferuitgang) 1, 2 (HDD REC), 3 Poort voor USB HDD-apparaat (alleen 2), USB-poort CAM-sleuf (Conditional Access Module) LAN 10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en -kwaliteit van 10BASE-T/100BASE-TX worden niet gegarandeerd voo r deze tv.) Andere Optionele accessoires Wandmontagesteun: SU-WL450 (KD-65X9505B, KD-65/55X9005B) Draadloze subwoofer: SWF-BR100 MHL-kabel:DLC-MC10/DLC-MC20/DLC-MC30 Actieve 3D Bril: TDG-BT500A (KD-65X9505B,

Gemiddeld jaarlijks energieverbruik*

KD-79X9005B: 0,3 W (27 W in de stand voor bijwerken van de soft ware / EPG) KD-65X9505B: 0,3 W (28 W in de stand voor bijwerken van de soft ware / EPG) KD-65X9005B: 0,3 W (27 W in de stand voor bijwerken van de soft ware / EPG) KD-55X9005B: 0,3 W (27 W in de stand voor bijwerken van de soft ware / EPG) Beeldschermresolutie

3.840 punten (horizontaal) × 2.160 lijnen

Energieverbruik per jaar, gebaseerd op het vermogensverbruik van de televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.

Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid. Opmerken

• De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.• Ontwerp en specificaties kunnen zonder orafgaande kennisgeving worden gewijzigd.• Het stroomverbruik neemt toe als er een ortreplicator aangesloten is op de televisie.• Deze televisieset omvat MHL 2 voor HDMI IN 4/MHL MHL 3 voor HDMI IN 2/MHL. Opmerkingen betreffende de digitale televisiefunctie

• Functies met betrekking tot digitale televisie ( ) werken alleen in landen of gebieden waar DVB-T/DVB-T2 (MPEG-2 en H.2

4/MPEG-4 AVC) digitale aardse signalen worden uitgezonden of waar toegang is tot een compatibele DVB-C (MPEG-2 en H.264/MPEG-4 AVC) kabelservice. Vraag uw dealer of u een DVB-T/DVB-T2-signaal kunt ontvangen waar u woont of vraag uw kabelleverancier of hun DVB-C-kabelservice geschikt is voor een geïntegreerde werking met deze televisie.

• Uw kabelleverancier kan voor een der

elijke service kosten in rekening brengen en het kan zijn dat u moet instemmen met bepaalde voorwaarden.

• Dit televisietoestel voldoet aan de DVB-T/ DVB-T2- en DVB-C-specificaties, maar de

mpatibiliteit met toekomstige DVB-T/ DVB-T2 digitale aardse en DVB-C digitale kabeluitzendingen kan niet worden gegarandeerd.20

• Bepaalde digitale televisiefuncties zijn wellicht niet beschikbaar in sommige landen/regio's en DVB-C-kabel werkt wellicht niet goed bij bepaalde aanbieders. Informatie over handelsmerken

• De termen HDMI en HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

• DLNA®, het DLNA-logo en DLNA CERTIFIED®

• Geproduceerd onder licentie van Dolby

oratories. Dolby en het dubbele-D-symbool zijn

• "BRAVIA" en zijn handelsmerken van Sony Corporation.

• TrackID is een handelsmerk of

deponeerd handelsmerk van Sony Mobile Communications AB.

deoID, Gracenote Video Explore, Gracenote MusicID, het Gracenote-logo en -logotype, en het logo "Powered by Gracenote" zijn gedeponeerde handelsmerken of handelsmerken van Gracenote in de Verenigde Staten en/of andere landen.

• Wi-Fi, Wi-Fi Direct en Miracast zijn

Entertainment Network" zijn handelsmerken van Sony Corporation.

• MHL, Mobile High-Definition Link en het

o van MHL zijn handelsmerken of gedeponeerde handelsmerken van MHL Licensing, LLC.

• Raadpleeg http://patents.dts.com voor

eer informatie over DTS-patenten. Gefabriceerd onder licentie van DTS Licensing Limited. DTS, het overeenkomstige symbool en DTS gecombineerd met het overeenkomstige symbool zijn gedeponeerde handelsmerken, en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

• Designed with UEI Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013.

• Het Bluetooth®-woordmerk en logo's zijn

t ei gendom van Bluetooth SIG, Inc. en het gebruik van deze merken door Sony Corporation gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.

• DiSEqC™ is een handelsmerk van EUTELSA

. Deze tv biedt ondersteuning voor DiSEqC 1.0. Deze tv is niet geschikt voor het aansturen van gemotoriseerde antennes.

• Het N Mark is een handelsmerk of

depone erd handelsmerk van NFC Forum, Inc. in de Verenigde Staten en in andere landen.2
