РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KD65X9505B SONY

Справочное руководство

• Не третирайте високоговорителите с прекалена сила по

• Не премахвайте при супер тесен монтаж.13

AV2 Видео вход (общ фоно пин с Y входа)18

туер/EPG) Резолюция на дисплея 3 840 dots (по хоризонтала) × 2 160 реда (по

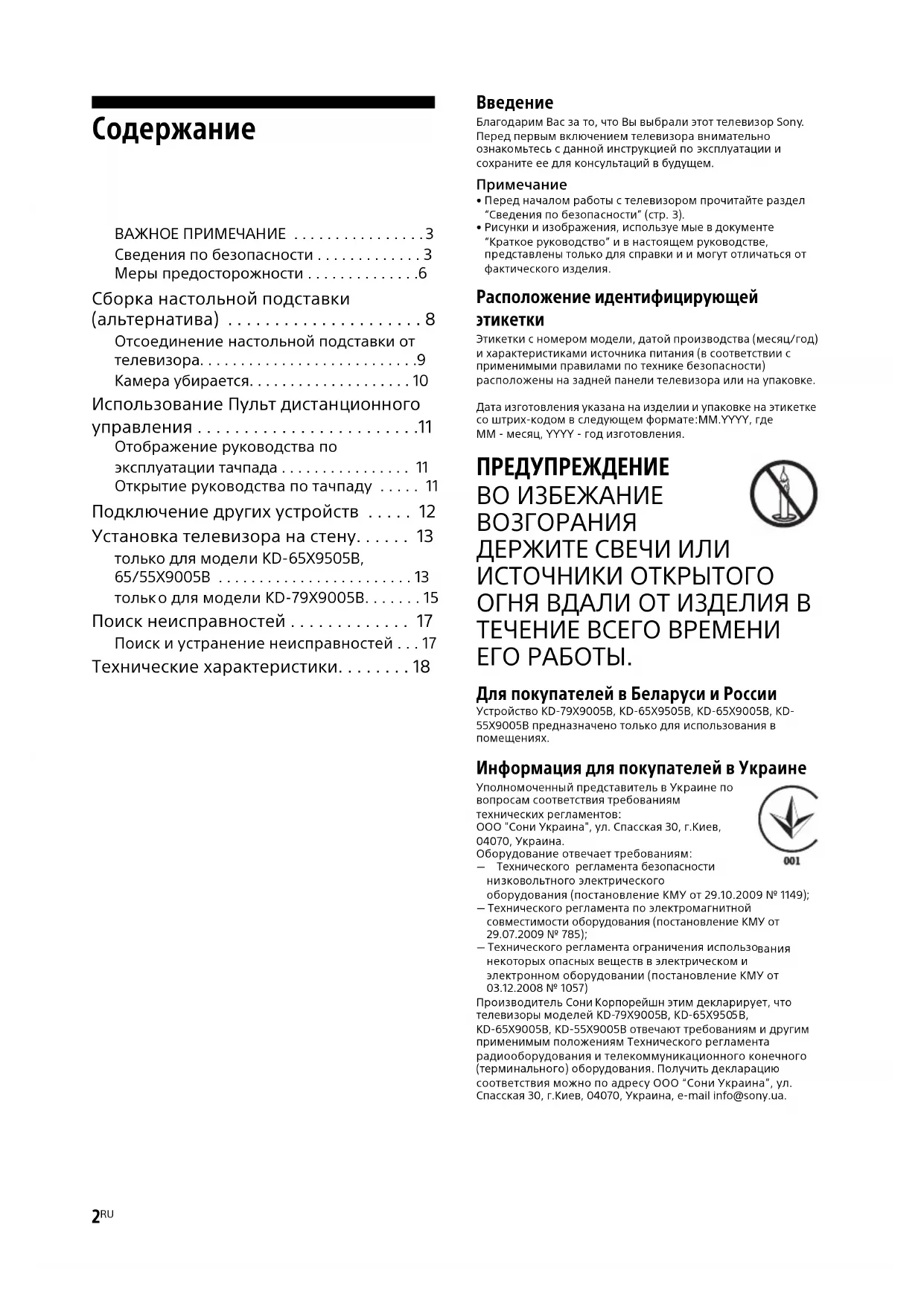

ВАЖНОЕ ПРИМЕЧАНИЕ . . . . . . . . . . . . . . . . 3 Сведения по безопасности . . . . . . . . . . . . . 3

• предосторожности p. 6
• Сборка настольной подставки (альтернатива) p. 8
• Отсоединение настольной подставки от телевизора p. 9
• Камера убирается p. 10
• Использование Пульт дистанционного управления p. 11
• Отображение руководства по эксплуатации тачпада p. 11
• Открытие руководства по тачпаду p. 11
• Подключение других устройств p. 12
• Установка телевизора на стену p. 13
• только для модели KD-65X9505B, 65/55X9005B p. 13

• о для модели KD-79X9005B p. 15
• Поиск неисправностей p. 17
• Поиск и устранение неисправностей p. 17
• Технические характеристики p. 18

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Перед первым включением телевизора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в будущем.Примечание

• Перед началом работы с телевизором прочитайте раздел “Сведения по безопасности” (стр. 3).
• Рисунки и изображения, используемые в документе “Краткое руководство” и в настоящем руководстве, представлены только для справки и и могут отличаться от фактического изделия. Расположение идентифицирующей

Этикетки с номером модели, датой производства (месяц/год) и характеристиками источника питания (в соответствии с применимыми правилами по технике безопасности) расположены на задней панели телевизора или на упаковке. Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате:MM.YYYY, где MM - месяц, YYYY - год изготовления. ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ

ДЕРЖИТЕ СВЕЧИ ИЛИ ИСТОЧНИКИ ОТКРЫТОГО ОГНЯ ВДАЛИ ОТ ИЗДЕЛИЯ В ТЕЧЕНИЕ ВСЕГО ВРЕМЕНИ ЕГО РАБОТЫ. Для покупателей в Беларуси и России Устройство KD-79X9005B, KD-65X9505B, KD-65X9005B, KD- 55X9005B предназначено только для использования в помещениях. Информация для покупателей в Украине Уполномоченный представитель в Украине по вопросам соответствия требованиям технических регламентов: ООО "Сони Украина", ул. Спасская 30, г.Киев, 04070, Украина.Оборудование отвечает требованиям: Технического регламента безопасности

зковольтного электрического оборудования (постановление КМУ от 29.10.2009 № 1149); Технического регламента по электромагнитной совместимости оборудования (постановление КМУ от 29.07.2009 № 785); Технического регламента ограничения использо некоторых опасных веществ в электрическом и электронном оборудовании (постановление КМУ от 03.12.2008 № 1057)Производитель Сони Корпорейшн этим декларирует, что телевизоры моделей KD-79X9005B, KD-65X9505B, KD-65X9005B, KD-55X9005B отвечают требованиям и другим применимым положениям Технического регламента радиооборудования и телекоммуникационного конечного (терминального) оборудования. Получить декларацию соответствия можно по адресу ООО “Сони Украина”, ул. Спасская 30, г.Киев, 04070, Украина, e-maіl іnfo@sony.ua.3

Название продукта: Телевизор Примечания в отношении беспроводной связи Настоящим Sony Corporation заявляет, что данное устройство удовлетворяет основным требованиям и соответствующим положениям Директивы 1999/5/EC. Для получения дополнительной информации посетите веб- сайт по следующему URL-адресу: http://www.compliance.sony.de/ Примечание для покупателей. Сл едующая информация применима только для оборудования, продающегося в странах, где действуют директивы ЕС. Систему беспроводного телевидения можно использовать в следующих странах. AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL , PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Косово Данное оборудование можно использовать в дру

неевропейских странах. Производитель: Со ни Корпорейшн, 1-7-1 Конан, Минато-ку, Токио, Япония, 108-0075. Сделано в Словакии и Малайзии Страна производства указана на изделии и упаковке. Импортер на территории стран Таможенного союза: ЗАО

ни Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Батарейки не должны подвергаться чрезмерному нагреву, например, вследствие воздействия солнечных лучей, огня и

Установка/подключение Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

• Чтобы не поскользнуться и не получить травму, не наступайте на защитный целлофан телевизора при его распаковке.

• Телевизор следует устанавливать вблиз и легкодоступной сетевой розетки.

• Во избежание опрокидывания или повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.

• Устанавливайте телевизор в местах, где его нельзя б

сместить, столкнуть или перевернуть.

• Устанавливайте телевизор таким образом, чтобы настольная подставка телевизора не выходила за пределы подставки телевизора (не прилагается). Если настольная подставка выходит за пределы подставки телевизора, телевизор может перевернуться и упасть, что может привести к травме или повреждению телевизора.

• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной

• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе: Кронштейн для настенной установки SU-WL450 (KD-65X9505B, KD-65/55X9005B)

бязательно используйте винты, прилагаемые к кронштейну для настенной установки, когда будете прикреплять кронштейн для настенной установки к телевизору. Прилагаемые винты имеют конструкцию, которая указана на рисунке, при измерении от контактной поверхности кронштейна для настенной установки. Диаметр и длина винтов различны в з ависимости от модели кронштейна для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т.д. ВАЖНОЕ ПРИМЕЧАНИЕ Сведения по безопасности4

KD-65X9505B KD-65/55X9005B Перемещение

• Перед перемещением телевизора отсоедините от него все

• Для переноски большог о телевизора требуются силы двух или более людей (четырех или более людей для KD- 79X9005B).

• При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана. KD-79X9005B KD-65X9505B KD-65/55X9005B

• При перевозке берегите телевизор от ударов и сильной

• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально. Защита от опрокидывания

• Обязательно используйте прочный шнур, которые может выдержать вес телевизора.

• Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы.

• Оставляйте свободное пространство вокруг телевизора, как

казано на рисунке ниже.

• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony. Настенная установка Установка на подставке

• Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли: Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым нижней стороной вверх, задом наперед или набок. Не устанавливайте телевизор на полке, ковре, кровати

Не накрывайте телевизор тканью, например, занавесками, а также газетами и т.п. Не устанавливайте телевизор так, как показано на рисунке ниже. Винт (поставляется в комплекте с кронштейном для настенной установки) Кронштейн для настенной

8 мм - 12 мм Задняя панель телевизора Винт (поставляется в комплекте с кронштейном для настенной установки) Кронштейн для настенной

8 мм - 12 мм Крепление для настенной

30 см 10 см 10 см 10 см Обеспечьте вокруг телевизора расстояние не меньше указанного. 30 см 10 см 10 см Обеспечьте вокруг телевизора расстояние не меньше указанного. 6 см Циркуляция воздуха нарушена. Стена Стена5

Кабель питания Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь с кабелем питания и сетевой розеткой в соответствии с нижеследующими указаниями:

йте только кабели питания поставки Sony, не пользуйтесь кабелями других поставщиков. Вставляйте вилку в розетку до конца. Используйте для питания телевизора только сеть переменного тока напряжением 220-240 В. Выполняя кабельн ые соединения между устройствами, в целях безопасности извлеките кабель питания из сетевой розетки и будьте осторожны, чтобы не запнуться о кабели. Перед выполнением каких-либо работ с телевизором или его переноской выньте вилку кабеля питания от сети. Кабель питания не должен находиться рядом с источниками тепла. Регулярно чистите вилку кабеля питания, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

• Не используйте входящий в комплект поставки кабель питания с другим оборудованием.

• Не пережимайте, не перегибайте и не перекручивайте

ль питания, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы

• Не изменяйте конструкцию кабеля питания.

• Не ставьте и не кладите никакие тяжелые предметы на кабель питания.

• Вынимая кабель питания из розетки, не тяните за сам

• Не подключайте слишком много приборов к одной электророзетке.

• Не пользуйте сь электророзеткой с плохими контактами. Запрещенные типы установки Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже. Места расположения:

• На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

• При установке в раздевалке бассейна или горячего источника присутствующие в воздухе сера и т. п. могут вызвать повреждения телевизора.

• Для обеспечения наилучшего качества

ображения не подвергайте экран воздействию прямого освещения или солнечного света.

• Телевизор не рекомендуется переносить из холо

помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения телевизора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать телевизор.

• В жарких, влажных или слишком запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых телевизор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и др.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

ных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим током или деформация.

• Не устанавливайте телевизор там, где возможно сильное повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях телевизор может перегреться, что приведет к деформации корпуса и/или повреждению телевизора.

• Не касайтесь телевизора мокрыми руками; не эксплуатируйте его со снятым корпусом или с дополнительными аксессуарами, не рекомендованными изготовителем. Во время грозы отключайте телевизор от розетки электропитания и антенны.

• Не устанавливайте телевизор так,

бы он выдавался в открытое пространство. Иначе возможны травмы или повреждения оборудования от удара о телевизор.

• Не бросайте никакие предметы в телевизор. От удара экранное стекло может разбиться и нанести серьезную

• Если на поверхности телевизора образовались трещины, перед тем, как прикоснуться к нему, выньте кабель питания из розетки. В противном случае Вы можете получить удар электрическим током. Если телевизор не используется

• Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от сети электропитания.

• Так как телевизор не отключается от сети при выкл

кнопкой, для его полного отключения от электропитания выньте вилку кабеля питания из розетки.

• Следует иметь в виду, ч то некоторые телевизоры обладают функциями, для корректной работы которых требуется оставлять телевизор в дежурном режиме. Меры предосторожности в отношении

• Не позволяйте детям взбираться на телевизор.

• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их. Если имеют место следующие неисправности... Немедленно выключите телевизор и выньте вилку кабеля питания из розетки в следующих случаях. Обратитесь к с воему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора. В случае, если: Поврежден кабель питания. Электророзетка имеет плохие контакты. Телевизор получил повреждения в результате падения, удара или попадания брошенным в него предметом. Внутрь корпуса телевизора через отверстия попала жидкость или какой-либо предмет. О температуре ЖК-монитора При длительном использовании ЖК-монитора его поверхности нагреваются. Они становятся горячими на ощупь.6

• При просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D или игры в стереоскопическом формате 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Необходимо также обратиться (i) к руководству по эксплуатации любого другого устройства или носителя, используемого с телевизором, и (ii) для получения последней информации посетить наш веб-сайт (http://support.sony-europe.com/). Зрение маленьки

(особенно в возрасте до шести лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D или играть в игры в стереоскопическом формате 3D, обратитесь к врачу (например, педиатру или офтальмологу). Дети должны находиться под контролем взрослых для соблюдения вышеуказанных рекомендаций.

• Не использу йте, не храните и не оставляйте 3D-очки в местах с повышенной температурой, например под прямыми солнечными лучами или в машинах, стоящих на

• При использован ии функции имитации 3D-эффекта помните, что отображаемое изображение моделируется данным телевизором путем преобразования исходного изображения.

• Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.

• При пользова нии наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух.

• Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99% и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.

• Не нажимайте на защитный фильт р, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.

• Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.

• При продолжительно й демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.

• Во время работы тел евизора экран и корпус нагреваются. Это не является признаком неисправности.

• ЖК-экран содержит небольшое количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции.

• Не подвергайте экра н ЖКД сильным механическим воздействиям. От удара стекло экрана может треснуть или разбиться, что приведет к получению

Уход за поверхностью экрана, корпусом телевизора и их чистка Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети. Для обеспечения сохранности конструкционных мат

и покрытия экрана телевизора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.

• Никогда не разбрызгивай те воду или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из

• Ни в коем случае не использу йте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана.

• Для обеспечения надлежащей вентиляции рекомендуется

одически прочищать вентиляционные отверстия с помощью пылесоса.

• Не прилагайте к динамикам чрезмерного усилия при их

истке или обслуживании, так как это может привести к их повреждению. Дополнительные устройства

• Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от телевизора. В противном случае может иметь место искажение изображения и/или звука.

• Данное оборудование протестировано и признано отвечающим требованиям к предельным значениям, установленным в Директиве ЭМС, при использовании соединительного сигнального кабеля длиной менее 3

Рекомендации по разъему типа F Внутренняя жила должна выступать из разъема менее чем на 1,5мм. Предупреждение относительно использования пульта ДУ

• Вставляя батарейки, соблюдайте полярность.

• Не используйте одновременно батарейки различных типов или старые и новые батарейки.

• При утилизации батареек всегда соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы

• Бережно обращайтесь с пу льтом ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении. Беспроводная функция устройства

• Не используйте устройство вблизи медицинского оборудования (электронных стимуляторов сердца и т.д.), поскольку это может привести к неисправности последнего.

• Несмотря на то, что данное устройство передает/получает

ифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственности за любую проблему такого рода. Меры предосторожности макс. 1,5 мм (Справочный рисунок разъема типа F) макс. 7 мм7

Утилизация телевизора Утилизация отслужившего электрического и электронного

удования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов) Утилизация использованных элементов питания (применяется

ранах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)8

Сборка настольной подставки (альтернатива) Можно изменить положение настольной подставки из крайнего в среднее положение, следуя приведенным ниже инструкциям. KD-79/65/55X9005B

1,5 Н∙м {15 кгс∙см} Среднее положение

• Для выполнения этой установки требуется не менее двух человек (не менее четырех для KD-79X9005B).•Убедитесь, что ред телевизором нет никаких предметов. Группирование кабелей С помощью репликатора портов можно упростить организацию кабелей для подключения к TV с помощью одного кабеля. KD-79/65/55X9005B KD-65X9505B

Местоположение кабельного зажима, когда настольная подставка установлена в среднее положение.

Местоположение кабельного зажима, когда настольная подставка установлена в крайнее или среднее положение.Примечание

• Чтобы отсоединить кабельный зажим от телевизора, нажмите на верхнюю часть зажима 1, затем сожмите 2, как показано на рисунке.Примечание• При повторном креплении настольной подставки затяните винты (ранее снятые) в исходных отверстиях на задней панели телевизора. ИК-датчикПередатчик Sync 3D-сигнала(только для модели KD-65X9505B, KD-65/55X9005B)

Отсоединение настольной подставки от телевизора

Если камера не используется, уберите её как изображено. KD-79/65/55X9005B KD-65X9505B Камера убирается Крышка камеры K11

Использование Пульт дистанционного управления Можно управлять телевизором с помощью прилагаемого пульта ДУ с тачпадом или ИК-

• Пульт ДУ с тачпадом можно использовать только после его регистрации для телевизора. Чтобы зарегистрировать пульт ДУ с тачпадом, нажмите кнопку HOME, затем выберите [Установки] t [Системные на стройки] t [Настройка Пульт ДУ с тачпадом]. В руководстве по эксплуатации тачпада указаны основные команды жестами, доступные для текущего экрана телевизора. 1 Коснитесь и удерживайте палец в центре тачпада для отображения руководства по эксплуатации

1 Нажмите кнопку HOME. 2 Сдвиньте, чтобы выбрать [Справка], затем нажмите тачпад. 3 Сдвиньте вверх/вниз, чтобы выбрать [Руководство по тачпаду], затем нажмите тачпад. Следуйте указаниям, появляющимся на

• Чтобы открыть руководство по тачпаду, нажмите кнопку HOME, а затем выберите [Установки] t [Системные настройки] t [Конфигурации тачпада] t [Начать обучение]. Отображение руководства по эксплуатации тачпада Пульт ДУ с тачпадомИК-пульт ДУ Открытие руководства по тачпаду12

Для получения дополнительной информации о подключениях см. руководство i-Manual.

• При использовании подключения HDMI для воспроизведения содержимого, защищенного авторским правом, подключите устройства 4K (проигрыватель 4K, телеприставка 4K и т.д.) к гнезду HDMI IN 2 или HDMI IN 1 телевизора. Подключение репликатора портов
• Для выполнения подключений с репликатором портов см. руководство по установке, прилагаемое к репликатору портов. Подключение устройства MHL Телевизор позволяет заряжать подключенные устройства, совместимые с MHL, при воспроизведении фото/музыки/ видео. Вы можете использовать пульт ДУ телевизора для управления подключенным устройством с поддержкой MHL.

• Если для параметра [Автоизм. вход. сигнала (MHL)] установлено значение [Вкл.], телевизор автоматически переключится на HDMI IN 2/MHL или HDMI IN 4/MHL с другого входа, когда устройство, совместимое с MHL, подключено к гнезду HDMI IN 2/MHL или HDMI IN 4/MHL. Доступность параметра [Автоизм. вход. сигнала (MHL)] зависит от поддержки данной функции устройством, совместимым с MHL. • Если для параметра [Зарядка MHL в реж.

идания] установлено значение [Вкл.], вы можете продолжить выполнять зарядку устройства, совместимого с MHL, даже если телевизор находится в режиме ожидания.

• Подключите смартфон 4K или мобильные

тройства к гнезду HDMI IN 2/MHL.•Используйте разрешенный КАБЕЛЬ MHL 3 с логотипом MHL для смартфонов 4K или мобильных устройств. 900 mA MAX 5 V 900 mA MAX 5 V Используйте разрешенный КАБЕЛЬ MHL 3 с логотипом MHL (не прилагается)

во MHL 3 Используйте разрешенный КАБЕЛЬ MHL 2 с логотипом MHL (не прилагается)

Установка телевизора на стену В данном руководстве по эксплуатации телевизора представлены только шаги по подготовке к установке телевизора перед монтажом на стену.К сведению покупателей:Для обеспечения сохранности изделия и из соображений безопасности компания Sony

оятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно. К сведению дилеров и подрядчиков Sony:Уделяйте повыш нное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия. Используйте кронштейн для настенной установки SU-WL450 (не прилагается) (KD-

X9505B, KD-65/55X9005B) для установки телевизора на стену. При установке кронштейна для настенной установки см. также инструкцию по эксплуатации и руководство по установке, прилагаемые к кронштейну для настенной установки.

• Храните извлеченные винты в надежном недоступном для детей месте. 1 Выкрутите винты, расположенные на задней панели телевизора. только для модели KD-65X9505B, 65/55X9005B Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

• Не снимайте при сверхузком креплении.14

2 Прикрепите кронштейн для настенной установки I (прилагается к телевизору) к задней панели телевизора (параллельно стене). Этот шаг не нужно выполнять при сверхузком креплении. (только для модели KD-65/55X9005B) *При использовании сверхузкого крепления некоторые разъемы на задней панели телевизора будут недоступны.Примечание

• Обязательно зафиксируйте крепление для настенной установки при установке на телевизор.
• Монтаж крепления для настенной установки выполн яйте только с помощью плоской отвертки. При использо вании другого инструмента можно слишком сильно затянуть крепление для настенной установки, что приведет к повреждению телевизора.

Для получения инструкций по установке кронштейна для настенной установки вашей модели телевизора см. следующий веб-сайт: www.sony.eu/tv/wall-mount-bracket-manual

Крепление для настенной установки (I2) (длиннее) (поставляется с телевизором)Крепление для настенной установки (I1) (короче) (поставляется с телевизором) Стандартное креплениеСверхузкое крепление* 1,5 Н·м {15 кгс·см}15

Ваш телевизор можно установить на кронштейн для настенной установки (не прилагается) непосредственно сразу после извлечения из упаковки. Если настольная подставка прикреплена к телевизору, может потребоваться отсоединить настольную подставку; см. стр. 9 (Отсоединение настольно одставки от телевизора). Подготовьте телевизор для кронштейна для настенной установки перед подключением кабелей.Для обеспечения сохранности изделия и из с ражений безопасности компания Sonyнастоятельно рекомендует привлекать для установки телевизора на стенуквалифицированных профессионалов. Не пытайтесь выполнить установку самостоятельно.

• Следуйте руководству по эксплуатации, прилагаемому к кронштейну для настенной установки. Для правильной установки телевизора необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора.
• Длина винта кронштейна для настенной установки различается в зависимости от

щины кронштейна для настенной установки. См. рисунок ниже.

• Храните неиспользую щиеся винты и настольную подставку в надежном месте, пока не будете готовы закрепить настольную подставку. Держите винты подальше от детей. 1 Выкрутите винты, расположенные на задней панели телевизора. только для модели KD-79X9005B

Кронштейн для настенной установки8 mm - 12 mmКрепление для настенной установки

2 Прикрепите кронштейн для настенной установки I (прилагается к телевизору) к задней панели телевизора (параллельно стене).

• Обязательно зафиксируйте крепление для настенной установки при установке на телевизор.
• Монтаж крепления для настенной установки выполн яйте только с помощью плоской отвертки. При использо вании другого инструмента можно слишком сильно затянуть крепление для настенной установки, что приведет к повреждению телевизора.

Крепление для настенной установки (I2) (длиннее) (поставляется с телевизором)Крепление для настенной установки (I1) (короче) (поставляется с телевизором) 1,5 Н·м {15 кгс·см}17

Поиск неисправностей Если светодиодная подсветка мигает красным цветом, подсчитайте, сколько раз она мигает (с интервалом в три секунды). Если LED-подсветка мигает красным,

ыполните сброс настроек телевизора, отключив питание телевизора на две минуты, затем снова включите телевизор. Если проблему не удалось ус

обратитесь к дилеру или в сервисный центр Sony, указав число миганий LED-подсветка красным (интервал между миганиями составляет три секунды). Нажмите кнопку

телевизоре, чтобы выкл

отключите питание и уведомите дилера или сервисный центр Sony. Если светодиодный индикатор не мигает,

ерьте следующие элементы. Кроме того, см. пункт [Поиск и устранение

пр.] в руководстве i-Manual или выполните автодиагностику, выбрав

правка] t [Клиентская поддержка] t [Самодиагностика]. Если проблема не

аняется, обратитесь к квалифицированным специалистам по обслуживанию телевизоров. Поиск и устранение неисправностей Нет ни изображения (темный экран), ни

Проверьте подключение антенны или кабеля. Подключите телевизор к электросети и нажмите кнопку / на телевизоре или Пульт дистанционного управления. Некоторые каналы не настраиваются. Проверьте антенна. Возможно короткое замыкание спутникового кабеля или неполадки с подключением этого кабеля. Проверьте кабель и соединение, а затем выключите телевизор с помощью главного выключателя питания Вкл./Выкл. и включите его снова. Указанная частота находится вне диапазона. Обратитесь в компанию, обеспечивающую прием спутникового вещания. Не обнаружены службы (программы) кабельного телевидения. Проверьте кабельное соединение или конфигурацию настройки. Попробуйте выполнить процедуру [Автопоиск цифр. станций], выбрав значение [Эфир] вместо [Кабель]. Не работает пульт ДУ. Замените батарейки. Возможно, телевизор находится в режиме SYNC. Нажмите панель упра вления (….) и сдвиньте влево/вправо для выбора [SYNC MENU], затем нажмите сенсорную панель. Выберите [Управление ТВ], а затем выборе [Дом (Меню)] или [Опции] для управления телевизором. При использов ании ИК-пульта дистанционного управления, нажмите SYNC MENU, выберите [Управление ТВ], а затем выберите [Дом (Меню)] или [Опции] для управления телевизором. Забыли пароль для функции [Замок от

Введите 9999 в качестве PIN-кода. (PIN-код 9999 всегда принимается.) Поверхности телевизора нагреваются. При длительном использовании телевизора его поверхности нагреваются. Они становятся горячими на ощупь. Зависание при воспроизведении аудио или видео, пустой экран, либо телевизор не реагирует на нажатие кнопок телевизора или пульта ДУ. Выполните простую перезагрузку телевизора, отключив шнур питания на две минуты, а затем снова включив его. Не удается найти на телевизоре кнопки /, CH+/–, +/–, ///, , и HOME. Расположение кнопок на телевизоре показано на рисунке внизу. Задняя панель телевизора18

Включена LED-подсветка. Если не требуется зажигать LED-подсветку, ее можно отключить. Нажмите кнопку HOME, за тем выберите [Установки] t [Системные наст

t [Общие настройки] t [L ED-подсветка] t [Выкл.]. Можно также нажать кнопку OPTIONS, затем выбрать [LED-подсветка] t [Выкл.]. Не удается подключить к беспроводному маршрутизатору с помощью WPS. При использовании протокола безопасности WEP выберите [Просто] t [Wi-Fi] t [Подкл. через список сканир]. Затем выберите имя сети (SSID) для подключения. Не удается найти требуемое имя сети в настройках сети. Выберите [[Ввод вручную]] и нажмите для ввода имени сети. Технические характеристики

Система панели ЖКД (жидкокристаллический дисплей), Светодиодная подсветка Система телевещания Аналоговый: В зависимости от выбранной страны/региона: B/G, D/K, L, I, M Цифровой: DVB-T/DVB-C

B-T2 Спутник: DVB-S/DVB-S2 Система цветности/видео Аналоговый: PAL, SECAM, NTSC3.58, NTSC4.43 Цифровой: См. руководство i-Manual. Диапазон принимаемых каналов Аналоговый: UHF/VHF/Кабель, В зависимости от выбранной страны/региона. Цифровой: UHF/VHF/Кабель, В зависимости от выбранной страны/региона. Спутник: промежуточная частота 950-2150 МГц Выход звука 10 Вт + 10 Вт + 10 Вт (KD-65X9505B) 12,5 Вт + 12,5 Вт + 20 Вт + 20 Вт (KD-79/65/55X9005B) Беспроводная технология Протокол IEEE802.11a/b/g/n Tехнология Bluetooth Bluetooth 3.0 Технология NFC ISO/IEC 18092 Входные/выходные разъемы Антенна кабель Разъем 75 Ом для VHF/UHF Спутниковая антенна MAIN/SUB Гнездовой разъем типа F IEC169-24, 75 Ом. DiSEqC 1.0, LNB 13 В/18 В, тон 22 кГц, Перед. по одному кабел ю EN50494. / AV1 21-штырьковый Scart-разъем (стандарт CENELEC), включая аудио-/видеовход, вход RGB и телевизионный аудио-/видеовыход. / COMPONENT IN YPBPR (компонентное видео): 1080p (50, 60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p, 576i, 480p, 480i Аудиовход (гнезда типа “тюльпан

AV2 Видеовход (общий штекер типа “тюльпан” с входом Y)19

• только HDM I IN 2 Видео (3D): Формат Frame Packing*: 1080p (30 Гц),

олько HDM I IN 2 Аудио: 5,1-канальный ли нейный PCM: 32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Цифровой оптический разъем (Двухканальный линейный PCM, Dolby Digital) AUDIO OUT/ Аудиовыход (стерео мини-джек) Гнездо для подключения наушников (поддержка выход а сабвуфера) 1, 2 (HDD REC), 3 Гнездо для жесткого диска USB (только 2), USB-порт Разъем под CAM (модуль ограниченного

LAN Разъем 10BASE-T/100BASE-TX (Скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных интерфейса 10BASE-T/100BASE-TX для данного телевизора не гарантируются.)

Дополнительные аксессуары Кронштейн для настенной установки: SU-WL450 (KD-65X9505B, KD-65/55X9005B) Беспроводной сабвуфер: SWF-BR100 MHL –кабель: DL

очки SimulView™: TDG-SV5P (KD-79X9005B) Условия хранения Товары сохраняют в упакованном виде в темных, сухих, чистых, хорошо вентилируемыхпомещениях, изолированных от мест хранения кислот и щелочей. Температура хранения*: от -20 до +60°C. Относительная влажность хранения*: <80% Относительная влажность (без конденсации). *Примечание: максимальные зна

обоих параметров не могут быть достигнуты одновременно. Рабочая температура: от 0 до 40°C. Рабочая

тельная влажность: 10–80% Относительная влажность (без конденсации). Электропитание и прочее Электропитание входное электропитание 220 В – 240 В пер. тока, 50 Гц Класс энергопотребления KD-79X9005B: A KD-65X9505B: B KD-65X9005B: B KD-55X9005B: B Размер экрана (по диагонали) (Прибл.) KD-79X9005B: 79 дюймов / 199,6 см KD-65X9505B: 65 дюймов / 163,9 см KD-65X9005B: 65 дюймов / 163,9 см KD-55X9005B: 55 дюймов / 138,8 см20

Удельная потребляемая мощность в режиме [Стандартный]: KD-79X9005B: 13,5 мВт/см

Потребляемая мощность в режиме [Стандартный] KD-79X9005B: 229 Вт KD-65X9505B: 215 Вт KD-65X9005B: 180 Вт KD-55X9005B: 149 Вт в режиме [Яркий] KD-79X9005B: 433 Вт KD-65X9505B: 394 Вт KD-65X9005B: 339 Вт KD-55X9005B: 285 Вт Среднее ежегодное энергопотребление*

KD-79X9005B: 318 кВт-ч KD-65X9505B: 298 кВт-ч KD-65X9005B: 250 кВт-ч KD-55X9005B: 207 кВт-ч Мощность, потребляемая в дежурном

KD-79X9005B: 0,3 Вт (27 Вт в режиме обновления

ограммного обеспечения и данных EPG) KD-65X9505B: 0,3 Вт (28 Вт в режиме обновления

ограммного обеспечения и данных EPG) KD-65X9005B: 0,3 Вт (27 Вт в режиме обновления

ограммного обеспечения и данных EPG) KD-55X9005B: 0,3 Вт (27 Вт в режиме обновления

ограммного обеспечения и данных EPG) Разрешение экрана 3840 точек (по горизонтали) × 2160 строк (по

Выходные параметры USB 1, 3: 5 В, 500 мА, МАКС. USB 2: 5 В, 800 мА, МАКС. MHL (HDMI IN 2, 4): 5 В, 900 мА, МАКС. Размеры (Прибл.) (ш × в × г) С настольной подставкой KD-79X9005B: 203,1 × 110,9 × 44,2 см KD-65X9505B: 149,3 × 95,0 × 34,8 см KD-65X9005B: 171,6 × 91,6 × 32,0 см KD-55X9005B: 149,4 × 79,1 × 32,0 см Без настольной подставки KD-79X9005B: 202,9 × 105,4 × 11,1 см KD-65X9505B: 149,2 × 89,7 × 10,7 см KD-65X9005B: 171,5 × 87,8 × 9,9 см KD-55X9005B: 149,3 × 75,2 × 9,9 см расположение отверстий для настенного

KD-79X9005B: 40,0 × 30,0 см KD-65X9505B: 40,0 × 30,0 см KD-65X9005B: 40,0 × 30,0 см KD-55X9005B: 30,0 × 30,0 см размер винтов для крепления на стену M6 (длина: см. диаграмму на стр. 3.) Ширина подставки (Прибл.) Положение края KD-79X9005B: 203,1 см KD-65X9505B: 149,3 см KD-65X9005B: 171,6 см KD-55X9005B: 149,4 см Среднее положение KD-79X9005B: 57,3 см KD-65X9505B: 66,3 см KD-65X9005B: 57,3 см KD-55X9005B: 57,3 см Масса (Прибл.) С настольной подставкой KD-79X9005B: 60,9 кг KD-65X9505B: 43,9 кг KD-65X9005B: 46,6 кг KD-55X9005B: 38,1 кг Без настольной подставки KD-79X9005B: 59,7 кг KD-65X9505B: 42,0 кг KD-65X9005B: 45,9 кг KD-55X9005B: 37,4 кг

За потребление электроэнергии в год принята потребляемая мощность телевизора, работающего 4 часа в день в течение 365 дней. Фактическое потребление электроэнергии будет напрямую зависеть от способа использования телевизора.

Номинальная величина мощности потребления в режиме ожидания достигается после того, как телевизор выполнит необходимые внутренние

• Доступность дополнительных аксессуаров зависит от страны/региона/модели телевизора/наличия в

• Конструкция и технические характеристики могут быть измене ны без уведомления.

• Энергопотребление увеличится при подключении

пликатора портов к телевизору.

• Данный телевизор имеет MHL 2 для HDMI IN 4/MHL и M HL 3 для HDMI IN 2/MHL.21

Примечание в отношении Цифрового

• Все функции, относящиеся к Цифровому ТВ ( ), будут действовать только в

странах или регионах, в которых ве

эфирная цифровая трансляция сигнала DVB-T/DVB-T2 (MPEG-2 или H.264/ MPEG-4 AVC), или обеспечивается

ступ к совместимому кабельному цифровому вещанию DVB-C (MPEG-2 или H.264/MPEG-4 AVC). Просим Вас уточнить у своего дилера, можно ли принимать сигнал DVB-T/DVB-T2 там, где Вы живете, или узнать у своего провайдера кабельного телевидения, доступна ли предоставляемая им услуга кабельного вещания DVB-C для Вашего телевизора.

установить дополнительный сбор за такую услугу и потребовать от Вас согласия со своими условиями.

левизор удовлетворяет характеристикам DVB-T/DVB-T2 и DVB-C, мы не можем гарантировать его совместимость с будущим цифровым эфирным вещанием в формате DVB-T/ DVB-T2 и цифровым кабельным вещанием в формате DVB-C.

ий Цифрового ТВ в некоторых странах/регионах могут быть недоступными, а правильный прием сигнала стандарта DVB-C может быть обеспечен не для всех провайдеров кабельного ТВ. Информация о торговых марках

• Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.

яются товарными знаками, знаками обслуживания или знаками сертификации компании Digital Living Network Alliance.

• Произведено по лицензии Dolby Labo

atories. Название Dolby и символ с двойной

ой D являются торговыми марками Dolby Laboratories.

и марками компании Sony

• TrackID являются торговым

или зарегистрированными торговыми знаками Sony Mobile Communications AB.

ide oID, Gracenote Video Explore, Gracenote MusicID, эмблема и логотип Gracenote, а также логотип “Powered by Gracenote” являются зарегистрированными товарными знаками или товарными знаками Gracenote в США и/или других странах.

• Wi-Fi, Wi-Fi Direct и Miracast являются

арными знаками или зарегистрированными товарными знаками Wi-Fi Alliance.

ony Entertainment Network” являются торговыми марками компании Sony Corporation.

отип MHL являются товарными знаками или зарегистрированными товарными знаками компании MHL Licensing, LLC.22

• Сведения о патентах DTS см. http://patents.dts.com. Изготовлено по

и DTS Licensing Limited. DTS, символ, а также DTS и символ вместе являются зарегистрированными товарными знаками, а DTS Digital Surround является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.

• Знак Bluetooth® и логотипы

инадлежат Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.

• DiSEqC™ является товарным зн

елевизор поддерживает

ротокол связи DiSEqC 1.0. Данный телевизор не предназначен для управления моторизованными

• Знак N является товарным з

зарегистрированным товарным знаком NFC Forum, Inc. в США и других странах.2

• Ваш провайдер кабельног
