РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KD100ZD9 SONY

Домашна аудио система с оптичeн аудио вход Кабел/Антена/

Домашна аудио система с ARC/ HDMI устройство Цифров фотоапарат/ камкордер/USB памет Слушалки/Домашна аудио система/

IR Blaster HDMI устройство HDMI устройство16

(RF вход), (Сателитен вход)

Вход за IR Blaster кабел (мини жак)21

Размер на екрана (измерен по диагонала)

573 kWh Консумация на енергия в режим

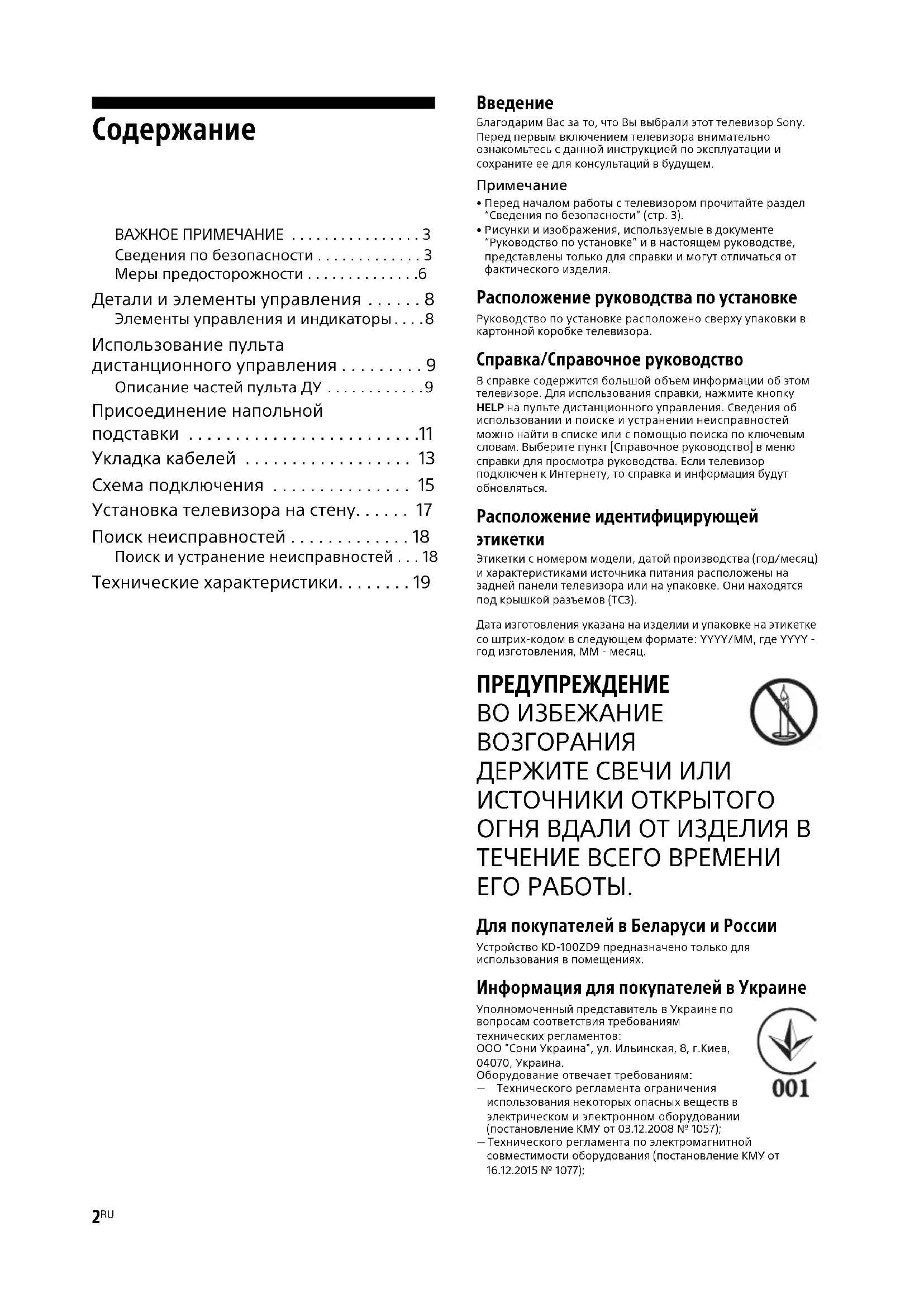

• ВАЖНОЕ ПРИМЕЧАНИЕ p. 3
• Сведения по безопасности p. 3
• Меры предосторожности p. 6
• Детали и элементы управления p. 8
• Элементы управления и индикаторы p. 8
• Использование пульта дистанционного управления p. 9
• Описание частей пульта ДУ p. 9
• Присоединение напольной подставки p. 11
• Укладка кабелей p. 13
• Схема подключения p. 15
• Установка телевизора на стену p. 17
• Поиск неисправностей p. 18
• Поиск и устранение неисправностей p. 18
• Технические характеристики p. 19

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Перед первым включением телевизора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в будущем.

• Перед началом работы с телевизором прочитайте раздел “Сведения по безопасности” (стр. 3).
• Рисунки и изображения, используемые в документе “Руководство по установке” и в настоящем руководстве, представлены только для справки и могут отличаться от фактического изделия. Расположение руководства по установке Руководство по установке расположено сверху упаковки в картонной коробке телевизора. Справка/Справочное руководство В справке содержится большой объем информации об этом телевизоре. Для использования справки, нажмите кнопку HELP на пульте дистанционного управления. Сведения об использовании и поиске и устранении неисправностей можно найти в списке или с помощью поиска по ключевым словам. Выберите пункт [Справочное руководство] в меню справки для просмотра руководства. Если телевизор подключен к Интернету, то справка и информация будут обновляться. Расположение идентифицирующей

Этикетки с номером модели, датой производства (год/месяц) и характеристиками источника питания расположены на задней панели телевизора или на упаковке. Они находятся под крышкой разъемов (TC3). Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год изготовления, MM - месяц. ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ

ДЕРЖИТЕ СВЕЧИ ИЛИ ИСТОЧНИКИ ОТКРЫТОГО ОГНЯ ВДАЛИ ОТ ИЗДЕЛИЯ В ТЕЧЕНИЕ ВСЕГО ВРЕМЕНИ ЕГО РАБОТЫ. Для покупателей в Беларуси и России Устройство KD-100ZD9 предназначено только для использования в помещениях. Информация для покупателей в Украине Уполномоченный представитель в Украине по вопросам соответствия требованиям технических регламентов: ООО "Сони Украина", ул. Ильинская, 8, г.Киев, 04070, Украина.Оборудование отвечает требованиям: Технического регламента ограничения использования некоторых опасных веществ в электрическом и электронном оборудовании (постановление КМУ от 03.12.2008 № 1057); Технического регламента по электромагнитной совместимости оборудования (постановление КМУ от 16.12.2015 № 1077);3

Технического регламента низковольтного электрического оборудования (постановление КМУ от 16.12.2015 № 1067). Настоящим Сони Корпорейшн заявляет, что телевизор модели KD-100ZD9 соответствует Техническому регламенту радиооборудования и телекоммуникационного конечного (терминального) оборудования. Полный текст декларации о соответствии доступен в Интернете по адресу:info@sony.ua. Название продукта: Телевизор Производитель: Сони Корпорейшн, 1-7-1 Конан, Минато-ку, Токио, 108-0075, Япония. Сделано в Японии. Страна производства указана на изделии и упаковке. Импортер на территории стран Таможенного союза: АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Батарейки не должны подвергаться чрезмерному нагреву, например, вследствие воздействия солнечных лучей, огня и

Никогда не устанавливайте телевизор на неустойчивой поверхности. Телевизор может упасть и стать причиной серьезных травм и даже смерти. Во избежание различных травм, в особенности для детей, необходимо соблюдать следующие меры предосторожности. Используйте стойки или подставки, рекомендованные производителем телевизора. Используйте только такую мебель, которая может надежно поддерживать устройство. Убедитесь, что телевизор не выступает за края опорной

Не устанавливайте устройство на высокой мебели (например, на стенных или книжных шкафах) без надлежащего крепления мебели и телевизора к подходящей опорной конструкции. Перед установкой телевизора на поддерживающую мебель убедитесь, что на ней нет предметов из ткани или других подобных материалов. Разъясните детям, что влезать на мебель, чтобы добраться до телевизора или его элементов управления, опасно. Если телевизор установлен и его требуется переместить, необходимо учесть указанные выше факторы. Установка/подключение Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

• Телевизор следует устанавливать вблизи легкодоступной сетевой розетки.

• Во избежание опрокидывания устройства, получения травмы или повреждения имущества установите телевизор на устойчивую ровную поверхность.

• Во избежание опрокидывания или повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.

• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной

• Перед перемещением телевизора отсоедините от него все

• Для переноски большого телевизора требуется шесть или более человек.

• При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана.

• При перевозке берегите телевизор от ударов и сильной

• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально. Предотвращение опрокидывания настольная подставка ВАЖНОЕ ПРИМЕЧАНИЕ Сведения по безопасности

Винт M4 (не входит в комплект) 10 мм - 16 мм Кабель (не входит в комплект)4

• При закреплении телевизора на стене не забудьте снять центральную крышку (FSC). Длину рым-болта M8 см. на рисунке ниже.

• Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы.

• Оставляйте свободное пространство вокруг телевизора, как показано на рисунке ниже.

• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony. Настенная установка Установка на подставке

• Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли: Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым нижней стороной вверх, задом наперед или набок. Не устанавливайте телевизор на полке, ковре, кровати или в шкафу. Не накрывайте телевизор тканью, например, занавесками, а также газетами и т.п. Не устанавливайте телевизор так, как показано на рисунке ниже. Кабель питания Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь с кабелем питания и сетевой розеткой в соответствии с нижеследующими указаниями: Используйте только кабели питания поставки Sony, не пользуйтесь кабелями других поставщиков. Вставляйте вилку в розетку до конца. Используйте для питания телевизора только сеть переменного тока напряжением 220 В - 240 В. Выполняя кабельные соединения между устройствами, в целях безопасности извлеките кабель питания из сетевой розетки и будьте осторожны, чтобы не запнуться о кабели. Перед выполнением каких-либо работ с телевизором или его переноской выньте вилку кабеля питания от сети. Кабель питания не должен находиться рядом с источниками тепла. Регулярно чистите вилку кабеля питания, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию. Болт с кольцом M8 (не входит в комплект) Кабель (не входит в комплект) Стеновой анкер (не входит в

Кабель (не входит в комплект) 10 мм - 16 мм 18 мм или больше 30 см 10 см 10 см 10 см Обеспечьте вокруг телевизора расстояние не меньше указанного. 30 см 10 см 10 см Обеспечьте вокруг телевизора расстояние не меньше указанного. 6 см Циркуляция воздуха нарушена. Стена Стена5

• Не используйте входящий в комплект поставки кабель питания с другим оборудованием.

• Не пережимайте, не перегибайте и не перекручивайте кабель питания, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы

• Не изменяйте конструкцию кабеля питания.

• Не ставьте и не кладите никакие тяжелые предметы на кабель питания.

• Вынимая кабель питания из розетки, не тяните за сам

• Не подключайте слишком много приборов к одной электророзетке.

• Не пользуйтесь электророзеткой с плохими контактами. Запрещенные типы установки Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже. Местоположения:

• На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

• В жарких, влажных или слишком запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых телевизор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и др.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

• Использование изделия, когда мокрые руки; снят корпус или установлены дополнительные аксессуары, не рекомендованные изготовителем. Во время грозы отключайте телевизор от розетки электропитания и

• Устанавливать телевизор так, чтобы он выдавался в открытое пространство. Иначе возможны травмы или повреждения оборудования от удара о

• Устанавливать телевизор во влажных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим током или деформация.

• Устанавливать телевизор там, где возможно сильное повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях телевизор может перегреться, что приведет к деформации корпуса и/или повреждению телевизора.

• При установке в раздевалке бассейна или горячего источника присутствующие в воздухе сера и т. п. могут вызвать повреждения телевизора.

• Для обеспечения наилучшего качества

зображения не подвергайте экран воздействию прямого освещения или солнечного света.

• Телевизор не рекомендуется переносить из холодного помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения телевизора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать телевизор.

• Не бросайте никакие предметы в телевизор. От удара экранное стекло может разбиться и нанести серьезную

• Если на поверхности телевизора образовались трещины, перед тем, как прикоснуться к нему, выньте кабель питания из розетки. В противном случае это может привести к удару электрическим током. Если телевизор не используется

• Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от сети электропитания.

• Так как телевизор не отключается от сети при выключении кнопкой, для его полного отключения от электропитания выньте вилку кабеля питания из розетки.

• Некоторые телевизоры оснащены функциями, для корректной работы которых требуется оставлять телевизор в режиме ожидания. Меры предосторожности в отношении

• Не позволяйте детям взбираться на телевизор.

• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их. Если имеют место следующие неисправности... Немедленно выключите телевизор и выньте вилку кабеля питания из розетки в следующих случаях. Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора. В случае, если: Поврежден кабель питания. Электророзетка имеет плохие контакты. Телевизор получил повреждения в результате падения, удара или попадания брошенным в него предметом. Внутрь корпуса телевизора через отверстия попала жидкость или какой-либо предмет. О температуре ЖК-телевизора При длительном использовании ЖК-телевизора его поверхности нагреваются. Они становятся горячими на ощупь.6

• Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.

• При пользовании наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух.

• При просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D или игры в стереоскопическом формате 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Необходимо также обратиться (i) к руководству по эксплуатации любого другого устройства или носителя, используемого с телевизором, и (ii) для получения последней информации посетить наш веб-сайт (www.sony.eu/support). Зрение маленьких детей (особенно в возрасте до шести лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D или играть в игры в стереоскопическом формате 3D, обратитесь к врачу (например, педиатру или офтальмологу). Дети должны находиться под контролем взрослых для

облюдения вышеуказанных рекомендаций.

• Не используйте, не храните и не оставляйте 3D-очки или батарею в непосредственной близости от огня или в местах с высокой температурой, например, под прямыми солнечными лучами, а также в автомобилях, припаркованных на солнце.

• Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99 % и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.

• Не нажимайте на защитный фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.

• Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.

• При продолжительной демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.

• Во время работы телевизора экран и корпус нагреваются. Это не является признаком неисправности.

• ЖК-экран содержит небольшое количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции. Уход за поверхностью экрана, корпусом телевизора и их чистка Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети. Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.

• Никогда не разбрызгивайте воду или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из

• Ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана.

• Не прикасайтесь к телевизору, если на руках имеются какие-либо химические вещества, например крем для рук или солнцезащитный крем.

• Для обеспечения надлежащей вентиляции рекомендуется периодически прочищать вентиляционные отверстия с помощью пыл

• При регулировке угла наклона телевизора изменяйте его положение медленно и осторожно во избежание соскальзывания телевизора с подставки. Дополнительные устройства

• Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от телевизора. В противном случае может иметь место искажение изображения и/или звука.

• Данное оборудование протестировано и признано отвечающим требованиям к предельным значениям, установленным в Директиве ЭМС, при использовании соединительного сигнального кабеля длиной менее 3

Рекомендации по разъему типа F Внутренняя жила должна выступать из разъема менее чем на 1,5 мм. Беспроводная функция устройства

• Не используйте устройство вблизи медицинского оборудования (электронных стимуляторов сердца и т. д.), поскольку это может привести к неисправности последнего.

• Несмотря на то, что данное устройство передает/получает зашифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственности за любую проблему такого рода. Предупреждение относительно использования пульта ДУ

• Вставляя батарейки, соблюдайте полярность.

• Не используйте одновременно батарейки различных типов или старые и новые батарейки.

• При утилизации батареек всегда соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы

• Бережно обращайтесь с пультом ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении. Меры предосторожности макс. 1,5 мм (Справочный рисунок разъема типа F) макс. 7 мм7

Утилизация телевизора Утилизация отслужившего электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов) Утилизация использованных элементов питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)8

Детали и элементы управления Датчик пульта дистанционного управления*

/ светочувствительный

/ светодиодный индикатор / передатчик Sync 3D-сигнала*

Индикатор подсветки загорается или мигает в соответствии с состоянием телевизора. •БелыйПри включении телевизора/активации режима отключения изображения/обновлении программного обеспечения и т.д.• ГолубойПри беспроводном подключении к мобильному устройству.• Розовый* Режим записи.•ЖелтыйУстановлен таймер. (питание) / + / – Если телевизор выключен, нажмите для включения питания. Если телевизор включен, нажмите и удерживайте для выключения питания. Нажимайте , чтобы изменить функцию. Затем нажмите кнопку + или – для следующих действий: • Регулировка громкости•Выбор канала•Выбор источника входного сигнала телевизора *1 Не следует размещать какие-либо предметы около датчика. *2 Только в определенных регионах/странах/ моделях телевизора. Элементы управления и индикаторы

Использование пульта дистанционного управления Форма, положение, наличие и функция кнопки пульта дистанционного управления зависят от региона/страны/модели телевизора. / (Выбор источника входного сигнала/Удержание текста) В режиме телевизора: Служит для отображения и выбора источника входного сигнала.В режиме телетекста: отображение текущей страницы. Использование голосовой функции. (Например, для поиска различного содержимого с помощью голоса.) (Режим ожидания телевизора) Включение или выключение телевизора (режим ожидания). DIGITAL/ANALOG Переключение между цифровым и аналоговым режимами. TV/RADIO Переключение между режимами TV и RADIO. SYNC MENU Отображение меню BRAVIA Sync. EXIT Возврат к предыдущему экрану или выход из меню. Если доступна служба интерактивного приложения, нажмите эту кнопку, чтобы выйти из службы. Описание частей пульта ДУ

Цифровые кнопки / (Информация/Вывод скрытого

Отображение информации.

Отображение текстовой информации. Google Play Доступ к интерактивной службе “Google Play”. NETFLIX (только для определенного региона/страны/модели телевизора) Доступ к интерактивной службе “NETFLIX”. Цветные кнопки Выполнение соответствующей функции в момент нажатия. ACTION MENU Отображение списка контекстных

• Переключение на канал телевизора или входной сигнал от других

• Включите телевизор для отображения канала телевизора или входного

GUIDE/ Отображение цифрового телегида. BACK/ Возврат к предыдущему экрану. HOME Отображение меню “Дом” телевизора. DISCOVER Вывод строки содержимого для поиска содержимого. //// (Выбор параметров /

+/– (Громкость) Регулировка громкости.

Переход вперед и назад между двумя каналами или входами. Телевизор переключается между текущим каналом или входом и последним выбранным каналом или входом. (Отключение звука) Отключение звука. При повторном нажатии звук включается. PROG +/–// В режиме телевизора: Bыбор канала. В режиме телетекста: выбор следующей () или предыдущей () страницы. AUDIO Изменение языка просматриваемой в данный момент программы. (Установка субтитров) Включение или выключение субтитров (если эта функция доступна).

Можно управлять мультимедиа- содержимым на телевизоре и подключенном совместимом с BRAVIA Sync устройстве. HELP Отображение меню справки. Со справочным руководством можно ознакомиться здесь. REC Запись текущей программы с помощью функции записи жесткого диска USB HDD. TITLE LIST Отображение списка заголовков.11

Присоединение напольной

Телевизор поставляется с присоединенной настольной подставкой. Рекомендация См. приведенные ниже инструкции по замене настольной подставки на напольную

• Не нажимайте на ЖК-панель и на рамку вокруг экрана.
• Соблюдайте осторожность, чтобы не защемить руки или кабель питания переменного тока во время установки телевизора на напольную подставку.
• Для выполнения установки потребуется шесть или более человек.
• Нажмите HOME, затем выберите [Настройки]. Если используется напольная подставка, выберите [Звук] [Расположение ТВ] [Настольная подставка]. 1 Выверните винты из настольной

• При повторной сборе настольной подставки обязательно совместите ее с отверстиями под винты.12

2 Поднимите телевизор. 3 Присоедините напольную подставку к телевизору. 4 Присоединяя напольную подставку к телевизору, фиксируйте ее с помощью винтов из комплекта поставки, чтобы не допустить падения устройства.

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15кгс·см}. FS1 FS2 M6L20 M6L2013

• Для переноски большого телевизора требуется шесть или более человек. Укладка кабелей

• Не укладывайте кабель питания переменного тока вместе с остальными кабелями.

• Чтобы отсоединить кабельный зажим от телевизора, нажмите на верхнюю часть зажима , затем сожмите , как показано на

Схема подключения Для получения дополнительных сведений о подключениях см. справочное руководство (стр. 2).

Телеприставка Домашняя акустическая система с оптическим аудиовходом Кабель/антенна/ телеприставка Маршрутизатор

акустическая система с устройством ARC/ HDMI Цифровая фотокамера/ видеокамера/USB-накопитель Наушники/домашняя акустическая система/

Устройство HDMI Видеомагнитофон/ оборудование для видеоигр/ DVD-проигрыватель/ Видеокамера Устройство HDMI Устройство HDMI16

• Для прослушивания звука с телевизора через подключенное оборудование, нажмите кнопку HOME. Выберите [Настройки] [Звук] [Наушники/ линейный аудиовыход] а затем выберите требуемый пункт.

• Подключение крупного устройства USB может привести к помехам для других подключенных устройств, расположенных рядом с ним.

• При подключении крупного устройства USB подключайте его к порту USB 1. HDMI IN 1/2/3/4

• При подключении цифровой аудиосистемы, поддерживающей технологию Audio Return Channel (ARC), используйте вход HDMI IN 3. В противном случае потребуется дополнительное подключение к DIGITAL AUDIO OUT (OPTICAL). / AV 2

• Для композитного подключения используйте прилагаемый аналоговый удлинительный кабель*

(Вход RF), (вход спутникового

• Соединения для наземного/кабельного и спутникового вещания. Шаги подключения: SUB. антенна MAIN.

• Для гнезда SUB подключайте только при использовании режима двойного тюнера, кроме передачи по одному кабелю EN50494. / AV 1

• Подключение с помощью кабеля SCART. При подключении аналогового декодера кодированный сигнал от ТВ- тюнера поступает на декодер, затем декодер выводит сигнал в декодированном виде. CAM (Модуль ограниченного

• Обеспечивает доступ к платным телевизионным услугам. Для получения более подробной информации см. руководство по эксплуатации, прилагаемое к модулю CAM.

• Не вставляйте смарт-карту непосредственно в разъем CAM на телевизоре. Смарт-карту необходимо вставлять в модуль ограниченного доступа, предоставленный авторизованным дилером.

• Разъем CAM поддерживается не во всех странах или регионах. Обратитесь за соответствующей информацией к своему дилеру.

• Возможно, после использования интернет-видео при переходе к цифровому каналу отобразится сообщение CAM.

*4 Поддержка только 3-полюсного стереомини-

*5 Только в определенных регионах/странах/ моделях телевизора. < 12 мм < 21 мм 3,5 мм

1: L 2: Bидео 3: Заземление 4: R < 14 мм17

Установка телевизора на стену В данном руководстве по эксплуатации телевизора представлены только шаги по подготовке к установке телевизора перед монтажом на стену. К сведению покупателей: Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно. К сведению дилеров и подрядчиков Sony: Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия. Для получения кронштейна для настенной установки 6L обратитесь в службу поддержки (не входит в комплект). Используйте кронштейн для настенной установки 6L (не входит в комплект) для установки телевизора на стену. При монтаже кронштейна для настенной установки, см. также Инструкцию по эксплуатации, прилагаемую к этому кронштейну. В целях защиты продукта и исходя из требований техники безопасности, Sony настоятельно рекомендует использовать кронштейн для настенной установки 6L (не входит в комплект), разработанный для вашего телевизора; установку должен выполнять дилер или лицензированный подрядчик Sony.

• Следуйте инструкции по эксплуатации, прилагаемой к вашей модели кронштейна для настенной установки. Для установки данного телевизора требуется достаточный опыт, особенно для определения прочности стены, которая должна выдержать вес телевизора.

• Обязательно используйте винты, прилагаемые к кронштейну для настенной установки, когда будете прикреплять кронштейн для настенной установки к телевизору. Прилагаемые винты имеют конструкцию, которая указана на рисунке, при измерении от контактной поверхности кронштейна для настенной установки.

• Диаметр и длина винтов различны в зависимости от модели кронштейна для настенной

Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т.д.

• Обязательно сохраните неиспользованные винты и настольную подставку в надежном месте, чтобы в дальнейшем можно было прикрепить ее к телевизору. Храните винты в недоступном для маленьких детей месте. Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой. Кронштейн для настенной установки Винт (M8) 10 мм - 16 мм Рама телевизора18

Поиск неисправностей Чтобы использовать обновленное программное обеспечение телевизора, необходимо загрузить программное обеспечение последней версии с помощью системы цифрового вещания или Интернета. Выберите [Обнов. сейчас] для запуска обновления программного обеспечения. Светодиодный индикатор мигает белым при обновлении программного обеспечения. При обновлении программного обеспечения отобразится следующий экран [Updating…] (Обновление…). Не отсоединяйте кабель питания переменного тока во время обновления программного обеспечения. В противном случае обновление программного обеспечения может не завершиться, что может стать причиной некорректной работы программного обеспечения. Обновление программного обеспечения может занять до 30 минут. Если не требуется автоматически обновлять программное обеспечение, нажмите кнопку HOME и выберите [Справка] [Обновление системы] [Автоматическая загрузка ПО] [Выкл.]. При включении телевизор может некоторое время не включаться — даже при нажатии кнопки питания на пульте дистанционного управления или самом телевизоре, поскольку для инициализации системы требуется некоторое время. Подождите примерно одну минуту, затем повторите

При включении телевизора, нажав кнопку питания на пульте дистанционного управления или самом телевизоре, потребуется некоторое время для включения LED-подсветки и активации

Если светодиодная подсветка мигает красным цветом, подсчитайте, сколько раз она мигает (с интервалом в три секунды). Если светодиодный индикатор мигает красным, выполните сброс настроек телевизора, отключив кабель питания на две

затем снова включите телевизор. Если проблема не исчезла, свяжитесь со своим дилером или специалистом сервисного центра Sony и сообщите, сколько раз светодиодный индикатор мигает красным цветом (с интервалом в три секунды). Отсоедините сетевой шнур и сообщите своему дилеру или в сервисный центр Sony. Если светодиодный индикатор не мигает, проверьте следующие элементы. Также см. пункт поиска неисправностей в справочном руководстве или выполните автодиагностику, выбрав пункт [Справка] [Самодиагностика]. Если проблема не устраняется, обратитесь к квалифицированным специалистам по обслуживанию телевизоров. Поиск и устранение неисправностей Нет ни изображения (темный экран), ни

Проверьте подключение антенны или кабеля. Подключите телевизор к электросети и нажмите на телевизоре или пульте дистанционного управления. Некоторые каналы не настраиваются. Проверьте подключение антенны или кабеля. Возможно короткое замыкание спутникового кабеля или неполадки с подключением этого кабеля. Проверьте кабель и соединение, а затем выключите телевизор с помощью главного выключателя питания Вкл./Выкл. и включите его снова. Указанная частота находится вне диапазона. Обратитесь в компанию, обеспечивающую прием спутникового вещания. Не обнаружены службы (программы) кабельного телевидения. Проверьте кабельное соединение или конфигурацию настройки. Попробуйте выполнить процедуру [Автонастройка цифровых каналов], выбрав значение [Эфир] вместо [Кабель]. Не работает пульт ДУ. Замените батарейки. Updating...19

Забыли пароль для функции [Замок от детей (вещание)]. Введите 9999 в качестве PIN-кода. Обновите PIN-код, выбрав [Настройки] [Замок от детей (вещание)] [Смена PIN кода]. Поверхности телевизора нагреваются. При длительном использовании телевизора его поверхности нагреваются. Они становятся горячими на ощупь. Зависание при воспроизведении аудио или видео, пустой экран, либо телевизор не реагирует на нажатие кнопок телевизора или пульта ДУ. Выполните простую перезагрузку телевизора, отключив шнур питания на две минуты, а затем снова включив его. Не удается найти кнопки , + и – на телевизоре. Расположение кнопок на телевизоре показано на рисунке внизу. Включена LED-подсветка. Если не требуется зажигать LED-подсветку, ее можно отключить. Нажмите кнопку HOME, затем выберите [Настройки] [LED-подсветка] [Выкл.]. Не удается подключить к беспроводному маршрутизатору с помощью WPS (Wi-Fi Protected Setup). При использовании протокола безопасности WEP выберите [Просто] [Wi-Fi] [Подкл. через список сканир.]. Затем выберите имя сети (SSID) для подключения. Не удается найти требуемое имя сети в настройках сети. Выберите [[Ввод вручную]] и нажмите , чтобы ввести имя сети. Технические характеристики

Система панели ЖКД (жидкокристаллический дисплей), Светодиодная подсветка Система телевещания В зависимости от выбранной страны/региона/ модели телевизора Аналоговый: B/G, D/K, L, I Цифровой: DVB-T/DVB-C DVB-T2* Спутник*: DVB-S/DVB-S2 Система цвета PAL, SECAM, NTSC3.58 (Только видео), NTSC4.43 (Только видео) Диапазон принимаемых каналов В зависимости от выбранной страны/региона/ модели телевизора Аналоговый: UHF/VHF/кабель Цифровой: UHF/VHF/кабель Спутник*: промежуточная частота 950-2150

Выход звука 10 Вт + 10 Вт Беспроводная технология Протокол IEEE802.11ac/a/b/g/n Bluetooth версии 4.1

• Не все телевизоры оснащены технологией DVB-T2 или DVB-S/S2, а также разъемом для спутниковой

Входные/выходные разъемы Антенна/кабель Разъем 75 Ом для VHF/UHF Спутниковая антенна Гнездовой разъем типа F, 75 Ом. DiSEqC 1.0, LNB 13 В/18 В, тон 22 кГц, Перед. по одному кабелю EN50494. / AV 1 21-штырьковый SCART-разъем (стандарт CENELEC), включая аудио-/видеовход, вход RGB и телевизионный аудио-/видеовыход. / AV 2 Видео-/аудиовход (мини-гнездо) Задняя панель телевизора20

HDMI IN 1, 2, 3, 4 (с поддержкой разрешения 4K и HDCP 2.2) Видео (2D): 4096 × 2160p (50, 60 Гц)*

При вводе сигнала 4096 × 2160p отображается сигнал 3840 × 2160p

Только HDMI IN 2 / 3. Видео (3D): Формат Frame Packing: 1080p (30 Гц), 1080/ 24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/ 24p Рядом: 1080p (50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц) Одна над другой: 1080p (30, 50, 60 Гц), 1080/ 24p, 1080i (50, 60 Гц), 720p (50, 60 Гц) Аудио: 5,1-канальный линейный PCM: 32, 44,1, 48, 88,2, 96, 176,4 и 192 кГц, 16, 20 и 24 бит, Dolby Digital, Dolby Digital Plus и DTS ARC (Audio Return Channel) (только HDMI IN 3) (Двухканальный линейный PCM, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Цифровой оптический разъем (Двухканальный линейный PCM, Dolby Digital, DTS) AUDIO OUT / (стереофоническое мини-

Наушники, аудиовыход, сабвуфер 1, 2, 3 (HDD REC)*

Порт устройства USB (жесткий диск 3 USB для функции записи) USB-порты 1 и 2 поддерживают высокоскоростное соединение USB (USB2.0). USB-порт 3 поддерживает сверхскоростное соединение USB (USB3.0). Разъем под CAM (модуль ограниченного

LAN Разъем 10BASE-T/100BASE-TX (Скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных интерфейса 10BASE-T/100BASE-TX для данного телевизора не гарантируются.)

Дополнительные аксессуары Беспроводной сабвуфер: SWF-BR100 Активные 3D-очки : TDG-BT500A Условия хранения: Товары сохраняют в упакованном виде в темных, сухих, чистых, хорошо вентилируемых помещениях, изолированных от мест хранения кислот и щелочей. Температура хранения*: от -20 °C до +60 °C. Относительная влажность хранения*: < 80 % (без конденсации).

• Примечание: максимальные значения для обоих параметров не могут быть достигнуты одновременно. Рабочая температура: от 0 °C до 40 °C. Рабочая относительная влажность: 10 % - 80 % (без конденсации). Питание, справочный лист технических данных устройства и

Электропитание 220 В – 240 В пер. тока, 50 Гц Класс энергопотребления

Размер экрана (по диагонали) (Прибл.) 252,8 cм / 100 дюймов Удельная потребляемая мощность в режиме [Стандартный] 15,2 мВт/см

Потребляемая мощность в режиме [Стандартный] 413 Вт в режиме [Яркий] 792 Вт Среднее ежегодное энергопотребление*

Мощность, потребляемая в дежурном

0,50 Вт (27 Вт в режиме обновления программного обеспечения и данных EPG) Разрешение экрана 3840 точек (по горизонтали) × 2160 строк (по

Выходные параметры USB 1/2: 5 B, , 500 мА, МАКС. USB 3: 5 B, , 900 мА, МАКС. Размеры (Прибл.) (ш × в × г) Телевизор с напольной подставкой 225,8 × 171,8 × 67,5 см Телевизор с настольной подставкой 225,8 × 139,3 × 50,4 см Телевизор без напольной / настольной

225,8 × 130,3 × 9,8 см Масса (Прибл.) Телевизор с напольной подставкой 132,3 кг Телевизор с настольной подставкой 144,8 кг Телевизор без напольной / настольной

Только в определенных регионах/странах/ моделях телевизора.

За потребление электроэнергии в год принята потребляемая мощность телевизора, работающего 4 часа в день в течение 365 дней. Фактическое потребление электроэнергии будет напрямую зависеть от способа использования телевизора.

Номинальная величина мощности потребления в режиме ожидания достигается после того, как телевизор выполнит необходимые внутренние

Потребляемая мощность в режиме ожидания увеличится при подключении телевизора к сети.

• Макет карты следует извлекать из гнезда TV CAM (модуль ограниченного доступа) только в том случае, если устанавливается смарт-карта, подходящая для разъема CAM.
• Доступность дополнительных аксессуаров зависит от страны/региона/модели телевизора/наличия в продаже.• Конструкция и технические характеристики могут быть изменены без уведомления. Примечание в отношении Цифрового

• Все функции, относящиеся к цифровому ТВ ( ) будут действовать только в тех странах или регионах, в которых ведется эфирная цифровая трансляция сигнала DVB-T/DVB-T2 (MPEG-2 или H.264/MPEG- 4 AVC), или обеспечивается доступ к совместимому кабельному цифровому вещанию DVB-C (MPEG-2 или H.264/ MPEG-4 AVC). Просим Вас уточнить у своего дилера, можно ли принимать сигнал DVB-T/DVB-T2 там, где Вы живете, или узнать у своего провайдера кабельного телевидения, доступна ли предоставляемая им услуга кабельного вещания DVB-C для Вашего телевизора.

• Провайдер кабельного ТВ может установить дополнительный сбор за такую услугу и потребовать от Вас согласия со своими условиями.

• Несмотря на то, что данный телевизор соответствует характеристикам DVB-T/ DVB-T2 и DVB-C, не гарантируется его совместимость с цифровым эфирным вещанием в формате DVB-T/DVB-T2 и кабельным в формате DVB-C в будущем.

• Некоторые из функций цифрового ТВ в некоторых странах/регионах могут быть недоступными, а правильный прием сигнала стандарта DVB-C может быть обеспечен не для всех провайдеров кабельного ТВ. Информация о торговых марках

• Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.

• Произведено по лицензии Dolby Laboratories. Название Dolby, Dolby Audio и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

• “BRAVIA” и являются торговыми марками компании Sony Corporation.22

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, эмблема и логотип Gracenote, а также логотип “Powered by Gracenote” являются зарегистрированными товарными знаками или товарными знаками Gracenote в США и/или других

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup и логотип Wi-Fi CERTIFIED являются товарными знаками или зарегистрированными товарными знаками Wi-Fi Alliance.

• Сведения о патентах DTS см. http://patents.dts.com. Изготовлено по лицензии DTS, Inc. DTS, символ, а также DTS и символ вместе являются зарегистрированными товарными знаками, а DTS Digital Surround является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.

• QuickSet and the QuickSet logo are trademarks of Universal Electronics Inc. Portions © UEI 2000-2015

• Знак Bluetooth® и логотипы являются зарегистрированными торговыми марками, которые принадлежат Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.

• DiSEqC™ является товарным знаком EUTELSAT. Данный телевизор поддерживает протокол связи DiSEqC 1.0. Данный телевизор не предназначен для управления моторизованными

• TUXERA является зарегистрированным товарным знаком Tuxera Inc. в США и

• Логотип USB в форме трезубца USB-IF SuperSpeed является зарегистрированным товарным знаком USB Implementers Forum, Inc.2
