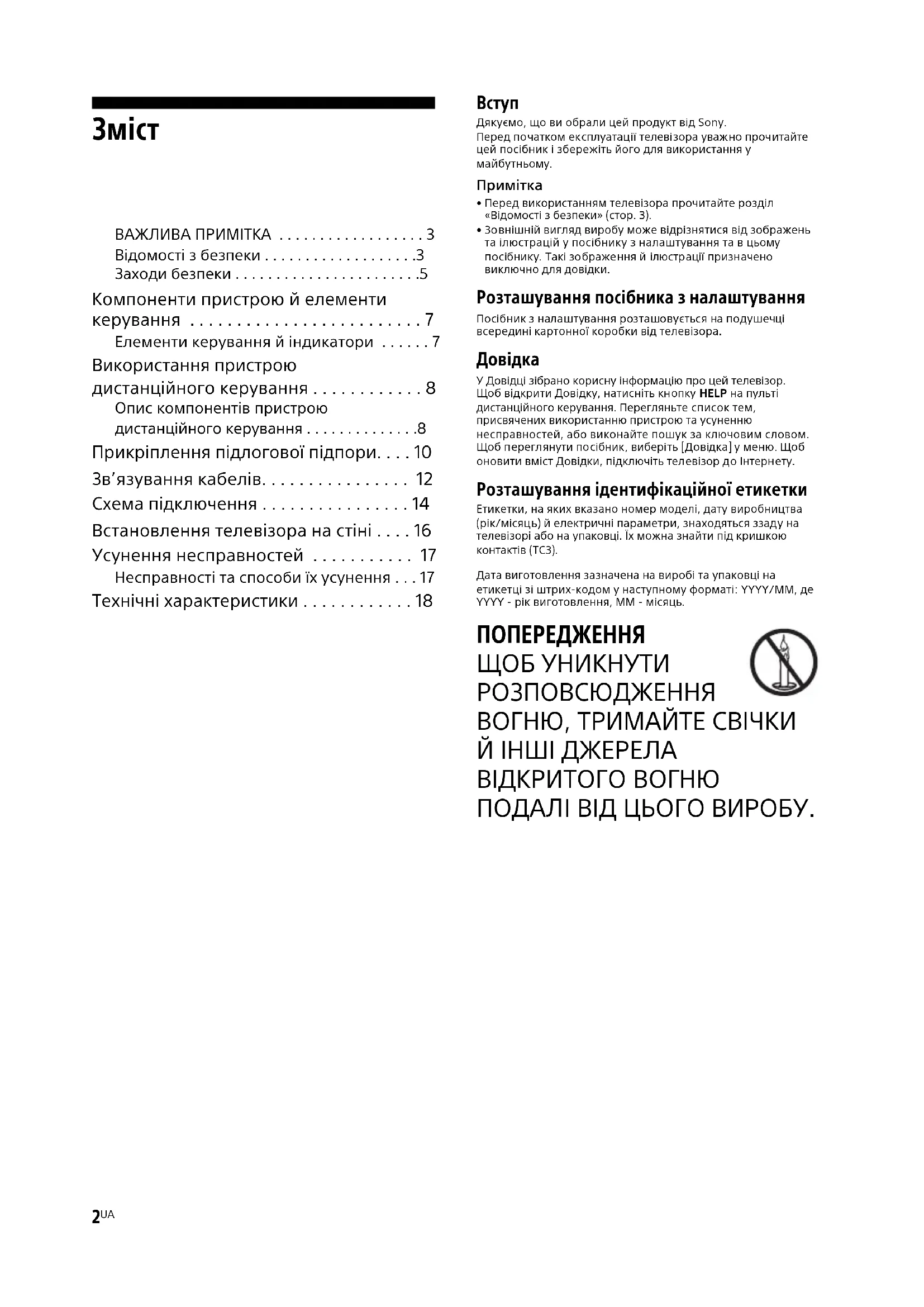

ПОСІБНИК КОРИСТУВАЧА Bravia KD100ZD9 SONY

• ВАЖЛИВА ПРИМІТКА p. 3
• Відомості з безпеки p. 3
• Заходи безпеки p. 5
• Компоненти пристрою й елементи керування p. 7
• Елементи керування й індикатори p. 7
• Використання пристрою дистанційного керування p. 8
• Опис компонентів пристрою дистанційного керування p. 8
• Прикріплення підлогової підпори p. 10
• Зв’язування кабелів p. 12
• Схема підключення p. 14
• Встановлення телевізора на стіні p. 16
• Усунення несправностей p. 17
• Несправності та способи їх усунення p. 17
• Технічні характеристики p. 18

Дякуємо, що ви обрали цей продукт від Sony. Перед початком експлуатації телевізора уважно прочитайте цей посібник і збережіть його для використання у майбутньому.

• Перед використанням телевізора прочитайте розділ «Відомості з безпеки» (стор. 3).
• Зовнішній вигляд виробу може відрізнятися від зображень та ілюстрацій у посібнику з налаштування та в цьому посібнику. Такі зображення й ілюстрації призначено виключно для довідки. Розташування посібника з налаштування Посібник з налаштування розташовується на подушечці всередині картонної коробки від телевізора. У Довідці зібрано корисну інформацію про цей телевізор. Щоб відкрити Довідку, натисніть кнопку HELP на пульті дистанційного керування. Перегляньте список тем, присвячених використанню пристрою та усуненню несправностей, або виконайте пошук за ключовим словом. Щоб переглянути посібник, виберіть [Довідка] у меню. Щоб оновити вміст Довідки, підключіть телевізор до Інтернету. Розташування ідентифікаційної етикетки Етикетки, на яких вказано номер моделі, дату виробництва (рік/місяць) й електричні параметри, знаходяться ззаду на телевізорі або на упаковці. Їх можна знайти під кришкою контактів (TC3).Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі: YYYY/MM, де YYYY - рік виготовлення, MM - місяць. ПОПЕРЕДЖЕННЯ ЩОБ УНИКНУТИ РОЗПОВСЮДЖЕННЯ ВОГНЮ, ТРИМАЙТЕ СВІЧКИ Й ІНШІ ДЖЕРЕЛА ВІДКРИТОГО ВОГНЮ ПОДАЛІ ВІД ЦЬОГО ВИРОБУ.3

Назва виробу: Телевізор Обладнання відповідає вимогам: Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова КМУ від 03.12.2008 № 1057); Технічного регламенту з електромагнітної сумісності обладнання (постанова КМУ від

Технічного регламенту низьковольтного електричного обладнання (постанова КМУ від 16.12.2015 № 1067). Справжнім Соні Корпорейшн заявляє, що телевізор KD-100ZD9 відповідає Технічному регламенту радіообладнання і телекомунікаційного кінцевого (термінального) обладнання. Повний текст декларації про відповідність доступний в Інтернеті за такою адресою: info@sony.ua. Виробник: Соні Корпорейшн, 1-7-1 Конан Мінато-ку Токіо, 108-0075 Японія. Вироблено в Японії. Країна виробництва зазначається на виробі та його пакуванні. Уповноважений представник в Україні з питань відповідності вимогам технічних регламентів: ТОВ «Соні Україна», вул. Іллінська, 8, м. Київ, 04070, Україна.

Батарейки не повинні зазнавати дії високих температур, наприклад знаходитися під променями сонця, поблизу вогню

Уникайте встановлення телевізора в нестійких місцях. У разі падіння телевізор може спричинити серйозні травми чи навіть смерть. Чимало травм, зокрема й дитячих, можна уникнути, виконуючи прості правила безпеки. Використовуйте виключно корпуси чи підставки, рекомендовані виробником телевізора. Використовуйте лише ті меблі, що здатні витримати вагу телевізора. Переконайтеся, що телевізор не виступає за край елемента меблів, що підтримує його. Якщо ви бажаєте розмістити телевізор на високі меблі (наприклад, на сервант чи книжкову шафу), обов’язково забезпечте анкерне кріплення як телевізора, так і елемента меблів до надійної опори. Не підкладайте під телевізор тканинні вироби чи інші матеріали, коли ставите його на опорний елемент меблів. Розкажіть дітям, що вилазити на меблі, аби дотягтися до телевізора чи його елементів керування, небезпечно. Якщо необхідно перенести телевізор в інше місце, дотримуйтеся описаних вище застережних заходів. Встановлення/налаштування Встановіть та використовуйте телевізор згідно з нижченаведеними інструкціями з метою запобігання ризику виникнення пожежі, ураження електричним струмом та/або

• Телевізор має бути встановлений поблизу легкодоступної електричної розетки.

• Поставте телевізор на надійній рівній поверхні, щоб уникнути його падіння та травмування людей або пошкодження цінного майна.

• Поставте телевізор на надійній рівній поверхні.

• Встановлення телевізора на стіну повинен здійснювати тільки кваліфікований працівник центру сервісного обслуговування. Транспортування

• Перед транспортуванням телевізора від’єднайте всі кабелі.

• Для перенесення великого телевізора потрібно принаймні шестеро осіб.

• При транспортуванні телевізора вручну тримайте його, як показано на малюнку. Не натискайте на РК-панель та рамку довкола екрана.

• При переміщенні телевізора оберігайте його від поштовхів або надмірної вібрації.

• При транспортуванні телевізора до сервісного центру або при переїзді запакуйте його в коробку, використовуючи призначені для нього пакувальні матеріали. Попередження падіння настільна підпора ВАЖЛИВА ПРИМІТКА Відомості з безпеки Гвинт (не входить до комплекту постачання) Гвинт M4 (не входить до комплекту постачання) 10 мм - 16 мм Шнур (не входить до комплекту постачання)4

• Перш ніж прикріплювати телевізор до стіни, зніміть центральну кришку (FSC). Довжину болта з вушком М8 дивіться на малюнку нижче.

• Ніколи не закривайте вентиляційні отвори і нічого не вставляйте у корпус.

• Залишіть вільний простір навколо телевізора, як показано

• Переконайтеся, що ТВ вентилюється належним чином. Потрібно, щоб навколо ТВ було достатньо вільного місця, як це зображено на ілюстрації. Встановлення на стіні Встановлення за допомогою підпори

• Для забезпечення належної вентиляції та запобігання накопиченню бруду або пилу: Не кладіть телевізор у горизонтальне положення, не встановлюйте його нижньою стороною догори, задом наперед або на бік. Не ставте телевізор на полицю, килим, постіль або у

Не накривайте телевізор тканиною, такою як занавіски, або іншими речами, наприклад газетами тощо. Не встановлюйте телевізор так, як показано нижче. Силовий шнур Поводьтеся із силовим шнуром і розеткою у зазначений нижче спосіб, щоб запобігти ризику виникнення пожежі, ураження електричним струмом чи пошкодження та/або

Використовуйте силовий шнур, наданий тільки компанією Sony, а не іншими постачальниками. Вставляйте штепсель до електричної розетки до кінця. Підключайте телевізор тільки до мережі змінного струму з напругою 220 В - 240 В. При підключенні кабелів заради власної безпеки обов’язково від’єднайте силовий шнур і слідкуйте, щоб не заплутатися ногами у кабелях. Від’єднайте силовий шнур від розетки перед ремонтом або переміщенням телевізора. Тримайте силовий шнур подалі від джерел тепла. Регулярно виймайте штепсель із розетки й очищайте його. Якщо штепсель вкритий пилом і на нього потрапляє волога, його ізоляція може зіпсуватися, що може призвести до

• Не використовуйте наданий силовий шнур із жодним іншим обладнанням.

• Не защемляйте, не згинайте і не перекручуйте силовий шнур надто сильно. Струмопровідні жили можуть оголитися або зламатися.

• Не модифікуйте силовий шнур.

• Не кладіть важкі речі на силовий шнур.

• Не тягніть силовий шнур при від’єднанні його від електричної розетки.

• Не підключайте надто багато приладів до однієї розетки.

• Не використовуйте електричну розетку, що не забезпечує належного прилягання контактів штепселя. Гвинт M8 із вушком (не входить до комплекту постачання) Шнур (не входить до комплекту постачання) Стінний анкер (не входить до комплекту постачання) Шнур (не входить до комплекту постачання) 10 мм - 16 мм 18 мм або більше 30 см 10 см 10 см 10 см Залиште принаймні такий простір вільним навколо телевізора. 30 см 10 см 10 см Залиште принаймні такий простір вільним навколо телевізора. 6 см Циркуляція повітря неможлива. Стіна Стіна5

Заборонене використання Не встановлюйте/використовуйте телевізор у нижчезазначених місцях, оточеннях і ситуаціях, оскільки це може призвести до несправності телевізора, пожежі, ураження електричним струмом, пошкодження та/або травм.

• Надворі (під прямим сонячним промінням), на морському узбережжі, на кораблі або іншому судні, всередині транспортного засобу, у медичних закладах, нестабільних місцях, поблизу відкритих водойм або джерел води, в умовах дощу або диму. Середовище:

• Гарячі, вологі або надмірно запилені місця; місця, куди можуть потрапити комахи; де телевізор може зазнати механічної вібрації, поблизу займистих речей (свічок тощо). Захищайте телевізор від крапель і бризок рідини та не ставте на нього наповнені рідиною предмети, наприклад

• Використання телевізора, якщо у вас мокрі руки, якщо корпус телевізора знятий, а також його використання з устаткуванням, не рекомендованим виробником. Від’єднуйте телевізор від розетки та антени під час грози.

• Встановлення телевізора так, що він виступає в навколишній простір. Від удару об телевізор можуть постраждати люди й пошкодитися інші

• Встановлення телевізора у вологих і пильних місцях, а також у приміщеннях, де присутній маслянистий дим або пара (поряд із кухонним столом чи зволожувачем). Це може спричинити пожежу, електричний удар або деформацію.

• Встановлення телевізора в місцях, які перебувають під дією високих температур, наприклад під прямими сонячними променями, поблизу батареї опалення або нагрівально- вентиляційної системи. Перегрівання телевізора може призвести до деформації корпуса і пошкодження самого

• У разі встановлення у вбиральні публічної лазні чи курорту з гарячими джерелами можливе пошкодження телевізора сіркою, що міститься в повітрі, тощо.

• Для досягнення найвищої якості зображення подбайте про те, щоб екран не був спрямований на сонце чи джерело штучного освітлення.

• Не заносьте телевізор із холоду в тепле приміщення. Різка зміна температури може викликати конденсацію вологи. Це може призвести до погіршення якості зображення і якості відтворення кольорів. У такому разі дайте волозі повністю випаруватися і лише потім вмикайте телевізор. Поломка компонентів:

• Не кидайте нічого в телевізор. Скло екрана може розбитися від удару та спричинити серйозну травму.

• Якщо корпус телевізора тріснув, не торкайтеся його, доки ви не від’єднаєте силовий шнур від електромережі. Інакше, це може призвести до ураження електричним струмом. Коли телевізор не використовується

• Якщо ви не будете використовувати телевізор протягом кількох днів, його слід від’єднанти від електромережі з міркувань безпеки та збереження навколишнього середовища.

• Оскільки просте вимикання телевізора не означає його від’єднання від електромережі, потрібно витягнути штепсель з електричної розетки, щоб відключити телевізор

• Деякі телевізори мають такі функції, для належної роботи яких телевізор має залишатися в режимі очікування.

• Не дозволяйте дітям залазити на телевізор.

• Тримайте малі деталі поза доступом дітей, щоб діти їх випадково не проковтнули. У разі виникнення нижченаведених

У разі виникнення будь-якої з нижченаведених проблем негайно вимкніть телевізор і від’єднайте силовий шнур від електромережі. Зверніться до свого продавця або сервісного центру Sony з проханням, щоб ваш телевізор перевірив кваліфікований

Силовий шнур пошкоджено. Штепсель погано тримається в електричній розетці. Телевізор пошкоджено у результаті падіння, удару або потрапляння у нього якого-небудь предмета. Через отвори у корпусі всередину потрапила рідина або твердий предмет. Про температуру ЖК-телевізора Якщо ЖК-телевізор використовується протягом тривалого часу, то панель навколо нього нагрівається. Це можна відчути

• Дивіться телевізор при помірному освітленні, оскільки перегляд телевізора при поганому освітленні або протягом тривалого часу призводить до напруження очей.

• Використовуючи навушники, відрегулюйте гучність таким чином, щоб уникнути надмірних рівнів, оскільки в іншому разі це може призвести до погіршення слуху.

• Деякі люди можуть відчувати дискомфорт (напруження очей, втома, нудота тощо), переглядаючи тривимірні відеозображення або граючи у стереоскопічні тривимірні ігри. Sony рекомендує глядачам, які переглядають тривимірні відеозображення або грають у стереоскопічні тривимірні ігри, робити регулярні перерви. Тривалість та періодичність перерв залежить від індивідуальних особливостей глядачів. Ви самі маєте визначити для себе оптимальний режим перегляду. Відчувши дискомфорт, припиніть перегляд тривимірних відеозображень або стереоскопічну тривимірну гру, поки добре самопочуття не відновиться; за потреби зверніться до лікаря. Також слід (i) прочитати інструкції до всіх пристроїв або носіїв, що використовуються разом із цим телевізором, і (ii) ознайомитися з останньою інформацією на нашому сайті в Інтернеті (www.sony.eu/support). Слід пам’ятати, що органи зору у малих дітей (особливо у молодших за шість років) ще формуються. Перед тим, як дозволити дітям переглядати тримірні відеозображення або грати у стереоскопічні тривимірні ігри, проконсультуйтеся з лікарем (педіатром або офтальмологом). Дорослі мають наглядати за малими дітьми, забезпечуючи дотримання дітьми рекомендацій, що наведені вище. Заходи безпеки6

• Не використовуйте, не зберігайте і не залишайте окуляри 3D або батарейку біля відкритого вогню або в місцях із високою температурою, наприклад під прямим сонячним промінням або в машині, нагрітій сонцем.

• Незважаючи на те, що РК-екран виготовлений із використанням високоточної технології і 99,99 % або більше пікселів ефективно функціонують, на екрані можуть з’являтися чорні точки або яскраві точки світла (червоні, сині або зелені). Це структурна властивість РК-екрана, а не результат його несправності.

• Не штовхайте й не дряпайте передній фільтр і не кладіть речі на цей телевізор. Зображення може стати нерівномірним або РК-екран може бути пошкоджено.

• Якщо телевізор використовується у холодному приміщенні, зображення може стати розмитим або темним. Це не є ознакою несправності. Такі явища зникають при підвищенні температури.

• При тривалому відтворенні нерухомих зображень на них може з’являтися ореол.

• Екран і корпус нагріваються під час роботи телевізора. Це не є несправністю.

• РК-екран містить невелику кількість рідкого кристала. Дотримуйтеся місцевих постанов і правил щодо утилізації. Догляд і чищення екрана/корпусу

Перед чищенням обов’язково від’єднайте силовий шнур телевізора від електричної розетки. Щоб запобігти погіршенню якості матеріалів або покриття екрана, дотримуйтеся нижченаведених заходів безпеки.

• Щоб видалити пил із поверхні екрана/корпусу, обережно протріть її м’якою тканиною. Якщо запилення стійке, протріть поверхню м’якою тканиною, злегка змоченою слабким розчином мийного засобу.

• Не розбризкуйте воду або миючий засіб безпосередньо на телевізор. Рідина може потрапити на нижню частину екрана чи на зовнішні деталі, а потім всередину приладу і пошкодити

• Ніколи не використовуйте жодні жорсткі тканини, лужні або кислотні розчини й порошки для чищення або леткі розчинники, зокрема спирт, бензол, розріджувачі, інсектициди тощо. Використання таких речовин або тривалий контакт із гумою або вінілом може призвести до пошкодження поверхні екрана і матеріалу, з якого зроблено корпус.

• Не торкайтеся до телевізора, якщо ваші руки змащено будьякою хімічною речовиною, наприклад кремом для рук або сонцезахисним кремом.

• Для забезпечення належної вентиляції рекомендуємо періодично чистити вентиляційні отвори за допомогою

• Регулюючи кут повороту телевізора, повертайте його повільно, щоб уникнути його переміщення або зсуву зі своєї

Додаткове обладнання

• Тримайте додаткові компоненти або будь-яке обладнання, від якого йде електромагнітне випромінювання, подалі від телевізора. Інакше це може спричинити спотворення зображення та/або виникнення шуму.

• Це обладнання належним чином випробуване та визнане таким, що забезпечує функціонування з обмеженнями, визначеними у директиві щодо електромагнітної сумісності (EMC Directive) за використання сигнальних кабелів, коротших за 3 метри. Рекомендація щодо штекера типу F Внутрішній дріт повинен виступати за з’єднувальну частину не більше, ніж на 1,5 мм. Функціонування пристрою у бездротовому

• Не використовуйте цей пристрій у безпосередній близькості від медичного обладнання (електрокардіостимуляторів тощо), оскільки це може призвести до неправильної роботи медичного обладнання.

• Не зважаючи на те, що цей пристрій передає/отримує кодовані сигнали, остерігайтеся несанкціонованого перехоплення. Виробник не несе відповідальності за виникнення будь-яких проблемних ситуацій у зв’язку з цим. Застереження щодо поводження з пультом дистанційного керування

• Встановлюючи елементи живлення, слідкуйте за правильністю полярності.

• Не використовуйте одночасно елементи живлення різних типів або старі й нові елементи живлення.

• Утилізуйте елементи живлення без шкоди для навколишнього середовища. У певних регіонах існують правила щодо утилізації елементів живлення. Будь ласка, дізнайтеся про це у місцевих органах влади.

• Поводьтеся з пультом обережно. Не впускайте, не наступайте на нього та не допускайте пролиття на нього жодних рідин.

• Не кладіть пульт поблизу джерел тепла, під пряме сонячне проміння та у вологі місця. Утилізація телевізора Утилізація старого електричного та електронного обладнання (застосовується в Європейському союзі та інших європейських країнах із системами роздільного збирання сміття) Переробка використаних елементів живлення (директива діє у межах країн Європейського Союзу та інших країн Європи зі системами роздільного збору

макс. 1,5 мм. (Довідкова схема штекера типу F) макс. 7 мм.7

Компоненти пристрою й елементи керування Датчик пристрою дистанційного

індикатор підсвічування/передавач 3D-сигналу*

Індикатор підсвічування горить або блимає в залежності від стану телевізора. •БілийПри увімкненні телевізора/у режимі вимкненого зображення/під час оновлення програмного забезпечення тощо.• ГолубийПід час встановлення бездротового підключення до мобільного пристрою.• Рожевий* Режим записування.•ЖовтийНалаштовано таймер. (живлення) / + / – Якщо телевiзор вимкнений, Натиснiть , щоб увiмкнути. Якщо телевiзор увiмкнений, Натиснiть i утримуйте , щоб вимкнути. Повторно натискайте для зміни функції, а потім за допомогою кнопки + або – виберіть: • Регулювання гучностi•Вибiр каналу• Вибiр джерела вхiдного TV-сигналу*1 Не розташовуйте біля датчика жодних предметів.*2 Не в усіх країнах і регіонах та не в усіх моделях телевізорів. Елементи керування й індикатори

Використання пристрою дистанційного керування Форма пристрою дистанційного керування, розташування, наявність і функції кнопок на пристрої дистанційного керування залежать від регіону, країни й моделі телевізора. / (вибір вхідного каналу/ утримання тексту) У режимі телебачення: Виведіть на екран і виберіть джерело вхідного сигналу. У режимі тексту: Утримання поточної

Використання голосової функції. (Наприклад, пошук контенту за допомогою голосу.) (режим очікування телевізора) Увімкнення чи вимкнення телевізора (режим очікування). DIGITAL/ANALOG Переключення між цифровим і аналоговим режимами. TV/RADIO Переключення між телевізійним і радіомовленням. SYNC MENU Відображення меню BRAVIA Sync. EXIT Повернення до попереднього вікна або вихід із меню. Якщо доступна інтерактивна прикладна послуга, натисніть, щоб вийти з цієї послуги. Опис компонентів пристрою дистанційного керування

Кнопки з цифрами / (інформація/відображення

Відображення інформації.

Відображення текстової інформації. Google Play Доступ до інтерактивної послуги «Google Play». NETFLIX (Не в усіх країнах і регіонах та не в усіх моделях телевізорів) Доступ до інтерактивної послуги «NETFLIX». Кольорові кнопки Виконання відповідної функції. ACTION MENU Відображення списку контекстних

• Переключення на телевізійний канал або вхідний сигнал з іншої програми.

• Увімкніть телевізор, щоб відобразити телеканал або джерело вхідного

GUIDE/ Відображення цифрової програми

BACK/ Повернення до попереднього екрана. HOME Відображення головного меню телевізора. DISCOVER Виклик контентної панелі для пошуку

//// (Вибір елемента/

+/– (гучність) Регулювання гучності.

Переключення між двома каналами чи джерелами вхідного сигналу. Телевізор буде переключатися між поточним каналом (джерелом вхідного сигналу) і каналом (джерелом вхідного сигналу), що використовувався останнім. (вимкнення звуку) Вимкнення звуку. Натисніть ще раз для відновлення звуку. PROG +/–// У режимі телебачення: Bиберіть канал. У режимі тексту: Bибір наступної () або попередньої () сторінки. AUDIO Зміна мови для поточної передачі. (параметри субтитрів) Увімкнення та вимкнення субтитрів (за наявності цієї функції).

Керування мультимедійним вмістом на телевізорі або підключеному пристрої, що підтримує функцію BRAVIA Sync. HELP Відображення довідкового меню. З цього місця доступна Довідка. REC Записування поточної передачі за допомогою функції записування на пристрій USB HDD. TITLE LIST Відображення списку розділів.10

Прикріплення підлогової

Телевізор постачається з прикріпленою настільною підпорою. Рекомендація Інструкції щодо того, як замінити настільну підпору на підлогову підпору, наведено

• Не натискайте на РК-панель і на рамку навколо екрана.•Пильнуйте, щоб не защемити руки чи шнур живлення під час встановлення телевізора на підлоговій підпорі.• Для встановлення необхідно принаймні шестеро осіб.
• Натисніть кнопку HOME і виберіть [Налаштування]. У разі використання підлогової підпори виберіть [Звук] [Положення ТВ] [Настільна підставка]. 1 Викрутіть гвинти з настільної підпори.

• Під час складання настільної підпори зіставте її з отворами для гвинтів.11

2 Підніміть телевізор. 3 Прикріпіть підлогову підпору до телевізора. 4 Тримайте підлогову підпору, щоб вона не впала під час кріплення до телевізора за допомогою гвинтів

• У разі використання електричної викрутки задайте крутильний момент приблизно 1,5 Н·м (15 кгс·см). FS1 FS2 M6L20 M6L2012

• Для перенесення великого телевізора потрібно принаймні шестеро осіб. Зв’язування кабелів

• Не зв’язуйте шнур живлення з іншими кабелями.

• Щоб від’єднати кабельний затискач від телевізора, натисніть на нього зверху , а потім стисніть як показано на малюнку.

Схема підключення Додаткову інформацію про підключення дивіться в Довідці (стор. 2).

Домашня аудіосистема з оптичним аудіовходом Кабель/антена/ТВ-ресивер Маршрутизатор Супутникова антена

аудіосистема із пристроєм ARC/ HDMI Цифрова фотокамера / камера-реєстратор / носій даних USB Навушники / домашня аудіосистема / низькочастотний динамік

обумовленого доступу (CAM) Пристрій HDMI Відеомагнітофон / обладнання для відеоігор / DVD-програвач / камера-реєстратор Пристрій HDMI Пристрій HDMI15

• Щоб відтворювати звук телевізора через підключене обладнання, натисніть кнопку HOME. Виберіть [Налаштування] [Звук] [Аудіовихід/вихід для навушників], а потім потрібний елемент.

• Підключення великого пристрою USB може призвести до порушення роботи інших підключених пристроїв.

• Підключайте великий пристрій USB до порту USB 1. HDMI IN 1/2/3/4

• Якщо цифрова аудіосистема підтримує технологію Audio Return Channel (ARC), її слід підключати до гнізда HDMI IN 3. Якщо ні, слід додатково підключити систему до гнізда DIGITAL AUDIO OUT (OPTICAL). / AV 2

• У разi складного пiдключення використайте аналоговий кабель- подовжувач*

, наданий у комплектi. (РЧ-вхід), (вхід для супутникової

• Підключення для ефірного/кабельного і супутникового телебачення. Етапи підключення: SUB. Антена MAIN.

• SUB. роз’єм слід підключати лише під час використання режиму подвійного тюнера (за винятком передачі одним кабелем EN50494). / AV 1

• Виконайте з’єднання кабелем SCART. ТВ-тюнер надсилає на підключений аналоговий декодер зашифровані сигнали, а декодер розшифровує їх перед виведенням. CAM (модуль обумовленого

• Доступ до платних послуг телебачення. Докладну інформацію дивіться в посібнику з експлуатації модуля CAM.

• Не вставляйте смарт-карту безпосередньо в гніздо CAM на телевізорі. Карту слід вставляти в модуль обумовленого доступу, наданий уповноваженим дилером.

• Модуль CAM не підтримується в деяких країнах та регіонах. Запитуйте в уповноваженого дилера.

• Якщо переключитися на цифрову передачу після використання інтернет- відео, то може з’явитися повідомлення CAM.

*4 Підтримує лише 3-полюсний мініроз’єм. *5 Не в усіх країнах і регіонах та не в усіх моделях телевізорів. < 12 мм < 21 мм 3,5 мм

1: L 2: Bідео 3: Заземлення 4: R < 14 мм16

Встановлення телевізора на стіні У цьому посібнику з експлуатації наведено тільки інструкції щодо підготовки телевізора до встановлення на стіні. Інформація для споживачів: Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно. Дилерам та підрядникам Sony: Приділяйте максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу. Якщо вам потрібен кронштейн для настінного кріплення 6L (не входить до комплекту постачання), звертайтеся в службу підтримки споживачів. Щоб встановити телевізор на стіні, використовуйте кронштейн для настінного кріплення 6L (не входить до комплекту постачання). При встановленні кронштейна для настінного кріплення користуйтеся Інструкціями з експлуатації кронштейна для настінного кріплення. Для захисту виробу та з міркувань безпеки компанія Sony рекомендує використовувати кронштейн для настінного кріплення 6L (не входить до комплекту постачання) і долучити до встановлення телевізора дилера або ліцензованого підрядника Sony.

• Дотримуйтеся інструкцій у посібнику до кронштейна для настінного кріплення вашої моделі телевізора. Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід.

• Приєднуючи до телевізора кронштейн для настінного кріплення, використовуйте гвинти, що надаються в комплекті з кронштейном для настінного кріплення. Параметри зображених на ілюстрації гвинтів, що постачаються в комплекті, наведено за умови вимірювання від з’єднувальної поверхні кронштейна для настінного кріплення.

• Діаметр і довжина гвинтів варіюються залежно від моделі кронштейна для настінного

Використання будь-яких інших гвинтів, крім комплектних, може призвести до внутрішнього пошкодження телевізора або його падіння тощо.

• Зберігайте гвинти й настільну підпору в надійному місці, щоб пізніше використати їх для встановлення настільної підпори. Тримайте гвинти в недоступному для дітей місці. Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки дилерам чи ліцензованим підрядникам Sony та приділяйте належну увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням. кронштейн для настінного кріплення Гвинт (M8) 10 мм - 16 мм Рамка телевізора17

Усунення несправностей Необхідно завантажувати і встановлювати оновлення для програмного забезпечення телевізора через систему цифрового мовлення або через Інтернет. Щоб розпочати оновлення програмного забезпечення, виберіть [Оновити зараз]. Під час оновлення програмного забезпечення індикатор підсвічування блимає білим. При оновленні програмного забезпечення відображатиметься екран [Updating…] (Оновлення…), що показано нижче. Не від’єднуйте кабель живлення під час оновлення програмного забезпечення. Оновлення може встановитися неповністю і програмне забезпечення функціонуватиме неправильно. Оновлення програмного забезпечення може тривати до 30 хвилин. Якщо ви не бажаєте автоматично оновлювати програмне забезпечення, натисніть HOME і виберіть [Довідка] [Оновлення ПЗ системи] [Автоматичне завантаження ПЗ] [Вимкн]. Коли вставляєте штекер телевізора, телевізор може не увімкнутися одразу після натиснення кнопки живлення на пристрої дистанційного керування або на самому телевізорі, оскільки для ініціалізації системи потрібен певний час. Зачекайте близько хвилини і ще раз натисніть кнопку. Якщо увімкнення здійснюється через натиснення кнопки живлення на пристрої дистанційного керування або ж на телевізорі, потрібен певний час на увімкнення індикатора підсвічування та на підготовку пристрою дистанційного керування до роботи. Якщо індикатор підсвічування блимає червоним, порахуйте кількість блимань (інтервал складає три секунди). Якщо світлодіодний індикатор підсвічування блимає червоним, витягніть штекер із розетки, а через дві хвилини знову підключіть його й увімкніть телевізор. Якщо проблема не зникає, зверніться до найближчого магазину або сервісного центру Sony і повідомте кількість блимань червоного LED-освітлення (інтервал — три секунди). Від’єдн айте кабель живлення і зверніться до продавця або в сервісний центр Sony. Якщо індикатор підсвічування не блимає, перевірте наступні можливості. Дивіться розділ «Пошук та усунення несправностей» у Довідці або запустіть самодіагностику, вибравши [Довідка] [Самодіагностика]. Якщо проблема не зникає, віддайте телевізор на обслуговування кваліфікованому спеціалісту. Несправності та способи їх усунення Відсутній звук і зображення (екран

Перевірте антену та кабельне з’єднання. Підключіть телевізор до електромережі й натисніть на телевізорі або на пульті дистанційного керування. Не вдається настроїти окремі канали. Перевірте антену та кабельне з’єднання. Супутниковий кабель може бути закорочений або може мати проблеми зі з’єднанням. Перевірте з’єднання кабелю, а потім вимкніть телевізор кнопкою перемикання живлення і знову ввімкніть його. Задана частота виходить за межі діапазону. Зверніться до компанії супутникового телебачення. Не вдалося знайти жодної послуги (каналу) кабельного телебачення. Перевірте підключення кабелю і параметри

Спробуйте скористатися функцією [Цифрове автонастроювання], вибравши [Антена] замість

Пульт дистанційного керування не працює. Замініть батарейки. Updating...18

Ви забули пароль для функції [Батьківський замок (трансляція)]. Введіть PIN-код 9999. Для оновлення PIN-коду виберіть [Налаштування] [Батьківський замок (трансляція)] [Змінити PIN-код]. Зона навколо телевізора нагрівається. Якщо телевізор використовується протягом тривалого часу, зона навколо нього нагрівається. Це можна відчути на дотик. Зображення або звук «завмирає», пустий екран, телевізор не реагує на натиснення кнопок на телевізорі або на пульті дистанційного керування. Щоб виконати простий перезапуск телевізора, від’єднайте шнур живлення від розетки, а через 2 хвилини знову підключіть його. Ви не можете знайти кнопки , + та – на телевізорі. Розташування кнопок на телевізорі див. на наведеній нижче ілюстрації. LED-освітлення увімкнено. LED-освітлення можна вимкнути. Натисніть кнопку HOME, виберіть [Налаштування] [LED-освітлення]

Не встановлюється підключення до бездротового маршрутизатора за допомогою WPS (Wi-Fi Protected Setup). У разі використання безпеки WEP виберіть [Простий] [Wi-Fi] [Під'єд. за доп. списку сканув.]. Потім виберіть ім’я мережі (SSID), до якої треба підключитися. Не вдається знайти ім’я потрібної мережі в налаштуваннях мережі. Виберіть [[Введення вручну]] і натисніть , щоб ввести ім’я мережі. Технічні характеристики

Система панелі РК-панель (рідкокристалічний дисплей), світлодіодне підсвічування Телевізійна система Залежить від вибраної країни, регіону або моделі телевізора Аналогова: B/G, D/K, L, I Цифрова: DVB-T/DVB-C DVB-T2* Супутник*: DVB-S/DVB-S2 Система кольору PAL, SECAM, NTSC3.58 (тільки відео), NTSC4.43 (тільки відео) Покриття каналів Залежить від вибраної країни, регіону або моделі телевізора Аналогова: UHF/VHF/кабель Цифрові: UHF/VHF/кабель Супутник*: Проміжна частота 950–2150 МГц Виведення звуку 10 Вт + 10 Вт Безпроводова технологія Протокол IEEE802.11ac/a/b/g/n Bluetooth 4.1

• Не всі телевізори підтримують технологію DVB-T2 чи DVB-S/S2 та мають роз'єм для супутникової

Вхідні та вихідні гнізда Антена/кабель Зовнішній роз’єм із опором 75 Ом для VHF/UHF Супутникова антена Гніздовий роз’єм типу F, 75 Ом. DiSEqC 1.0, LNB 13 В/18 В, звук 22 кГц, передача одним кабелем EN50494. / AV 1 21-штирковий роз’єм SCART (стандарт CENELEC), у тому числі аудіо/відеовхід, вхід RGB та аудіо/відеовихід телевізора. / AV 2 Вхiд Video/Audio (Вiдео/Аудiо) (мiнi-джек) Задня панель телевізора19

HDMI IN 1, 2, 3, 4 (підтримка роздільної здатності 4K, сумісність із HDCP 2.2) Відео (2D): 4096 × 2160p (50, 60 Hz)*

Для вхідного сигналу 4096 × 2160p використовується формат виводу 3840 × 2160p

Тільки HDMI IN 2/3. Відео (3D): Упаковування кадрів: 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p Поруч: 1080p (50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц) Один над одним: 1080p (30, 50, 60 Гц), 1080/ 24p, 1080i (50, 60 Гц), 720p (50, 60 Гц) Звук: 5,1-канальна лінійно-імпульсна модуляція: 32, 44,1, 48, 88,2, 96, 176,4 і 192 кГц, 16, 20 та 24 біти, Dolby Digital, Dolby Digital Plus і DTS ARC (Зворотній аудіоканал) (тільки HDMI IN 3) (двоканальна лінійна імпульсно-кодова модуляція (Linear PCM), Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Додатковий цифровий роз’єм (двоканальна лінійна імпульсно-кодова модуляція (Linear PCM), Dolby Digital, DTS) AUDIO OUT / (стерео міні-гніздо) Навушники, аудіовихід, сабвуфер 1, 2, 3 (HDD REC)*

Гніздо пристрою USB ( 3, пристрій USB HDD для функції записування) Гнізда USB 1 і 2 підтримують стандарт High Speed USB (USB 2.0). Гніздо USB 3 підтримує стандарт Super Speed USB (USB 3.0). Гніздо CAM (модуль обумовленого доступу) LAN Роз’єм 10BASE-T/100BASE-TX (Залежно від робочого середовища мережі швидкість з’єднання може відрізнятися. Швидкість та якість передачі даних 10BASE-T/100BASE-TX не гарантуються для цього телевізора.)

Додаткові аксесуари Бездротовий сабвуфер: SWF-BR100 Активні окуляри 3D: TDG-BT500A Умови зберігання: Продукцію зберігають в упакованому виді в темних, сухих, чистих, добре вентильованих приміщеннях, ізольованих від місць зберігання кислот і лугів. Температура зберігання*: від -20 °C до +60 °C. Відносна вологість зберігання*: < 80 % (без конденсації).

• Примітка: неможливо отримати максимальні значення для обох параметрів одночасно. Робоча температура: від 0 °C до 40 °C. Робоча відносна вологість: 10 % - 80 % (без конденсації). Живлення, технічні дані виробу та

Споживана потужність 220 В – 240 В змінного струму, 50 Гц Клас енергоефективності

Розмір екрана (виміряний по діагоналі)

252,8 см / 100 дюймів Споживання електроенергії У режимі [Стандартний] 413 Вт У режимі [Яскравий] 792 Вт Середньорічне споживання електроенергії*

573 кВт-г Споживання електроенергії в режимі очікування*

0,50 Вт (27 Вт у режимі оновлення програмного забезпечення/електронної програми телепередач) Роздільна здатність дисплея 3840 точок (по горизонталі) × 2160 рядків (по

Вихідна потужність USB 1/2: 5 B, , 500 мА (макс.) USB 3: 5 B, , 900 мА (макс.)20

Габаритні розміри (Приблизно) (ш × в × т) Телевізор із підлоговою підпорою 225,8 × 171,8 × 67,5 см Телевізор із настільною підпорою 225,8 × 139,3 × 50,4 см Телевізор без підлогової підпори / настільної

225,8 × 130,3 × 9,8 см Вага (Приблизно) Телевізор із підлоговою підпорою 132,3 кг Телевізор із настільною підпорою 144,8 кг Телевізор без підлогової підпори / настільної

Не в усіх країнах і регіонах та не в усіх моделях телевізорів.

Річне споживання електроенергії за умови експлуатації телевізора 4 години на день, 365 днів на рік. Фактичний рівень споживання електроенергії залежить від режиму використання телевізора.

Вказане споживання електроенергії в режимі очікування досягається після того, як телевізор завершить усі внутрішні процеси.

Споживання електроенергії в режимі очікування збільшується, якщо телевізор підключено до

• Виймайте карту-муляж із гнізда CAM (модуль обумовленого доступу) на телевізорі тільки для того, щоб вставити в це гніздо смарт-карту.
• Доступність аксесуарів залежить від країни, регіону, моделі та наявності на складі.• Зовнішній вигляд і технічні характеристики можуть бути змінені без попередження. Примітки щодо функції цифрового телебачення

• Усі функції, пов’язані з цифровим телебаченням ( ), працюватимуть тільки в тих країнах або регіонах, де транслюється цифровий ефірний сигнал DVB-T/DVB-T2 (MPEG-2 та H.264/MPEG-4 AVC) або де є доступ до сумісного абонентського кабельного вводу DVB-C (MPEG-2 та H.264/MPEG-4 AVC). Дізнайтеся у продавця, чи є можливість приймати сигнал DVB-T/DVB-T2 у місці вашого проживання, або запитайте провайдера кабельного телебачення, чи сумісний кабельний сервіс DVB-C, що ним надається, із цим телевізором.

• Ваш провайдер кабельного телебачення може стягати платню за свої послуги або потребувати вашої згоди з положеннями та умовами своєї діяльності.

• Цей телевізор відповідає технічним вимогам DVB-T/DVB-T2 і DVB-C, але його сумісність із майбутніми цифровими ефірними передачами DVB-T/DVB-T2 і цифровими кабельними передачами DVB-C не гарантована.

• Деякі функції цифрового телебачення можуть бути недоступними у певних країнах або регіонах, а кабель DVB-C може не працювати належним чином із деякими провайдерами. Інформація про товарні знаки

• Терміни HDMI, HDMI High-Definition Multimedia Interface і логотип HDMI є товарними знаками або зареєстрованими товарними знаками HDMI Licensing LLC у США та інших

• Виготовлено за ліцензією компанії Dolby Laboratories. Dolby, Dolby Audio та емблема з подвійним D — торговельні марки компанії Dolby Laboratories.

• «BRAVIA» і є товарними знаками компанії Sony Corporation.21

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, емблема і логотип Gracenote, а також логотип «Powered by Gracenote» є товарними знаками чи зареєстрованими товарними знаками Gracenote у США та інших країнах.

• Патенти на стандарт DTS див. на веб- сайті http://patents.dts.com. Вироблено за ліцензією DTS, Inc. DTS, логотип, а також DTS разом із логотипом є зареєстрованими товарними знаками, а «DTS Digital Surround» — товарним знаком компанії DTS, Inc. © DTS, Inc. Усі права захищено.

• QuickSet and the QuickSet logo are trademarks of Universal Electronics Inc. Portions © UEI 2000-2015

• Текстова торгова марка і логотипи Bluetooth® — зареєстровані торгові марки, що є власністю Bluetooth SIG, Inc. Корпорація Sony Corporation використовує їх за ліцензією. Інші торгові марки й торгові знаки належать відповідним власникам.

• DiSEqC™ є товарним знаком EUTELSAT. Цей телевізор підтримує DiSEqC 1.0. Цей телевізор не призначений для керування моторизованих антен.

• TUXERA — зареєстрований товарний знак Tuxera Inc. у США й інших країнах.

Для получения полезной информации о продукции Сони Для отримання корисної інформації щодо виробів компанії Sony 4-596-407-12(1)Printed in Japan© 2016 Sony Corporation
