ПОСІБНИК КОРИСТУВАЧА TYWK5P1RW PANASONIC

В Тісті деңес шайбалар (4)

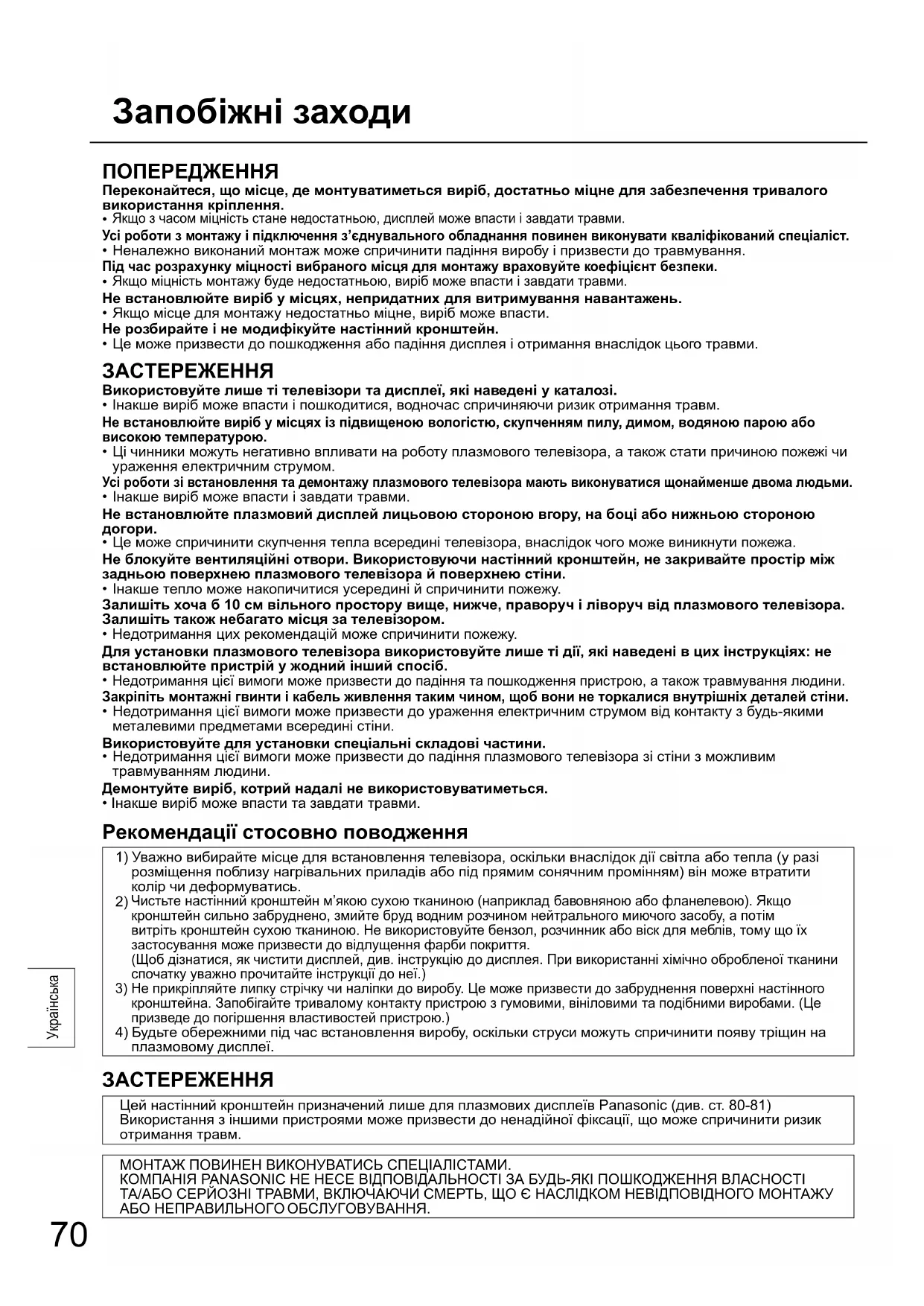

Переконайтеся, що місце, де монтуватиметься виріб, достатньо міцне для забезпечення тривалого використання кріплення.

- Якщо з часом міцність стане недостатньою, дисплей може впасти і завдати травми.

Усі роботи з монтажу і підключення з'єднувального обладнання повинен виконувати кваліфікований спеціаліст.

- Неналежно виконаний монтаж може спричинити падіння виробу і призвести до травмування.

Під час розрахунку міцності вибраного місця для монтажу враховуйте коефіцієнт безпеки.

- Якщо міцність монтажу буде недостатньою, виріб може впасти і завдати травми.

Не встановлюйте виріб у місцях, непридатних для витримування навантажень.

- Якщо місце для монтажу недостатньо міцне, виріб може впасти.

Не розбирайте і не модифікуйте настінний кронштейн.

- Це може призвести до пошкодження або падіння дисплея і отримання внаслідок цього травми.

ЗАСТЕРЕЖЕННЯ

Використовуйте лише ті телевізори та дисплеї, які наведені у каталозі.

- Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання травм.

Не встановлюйте виріб у місцях із підвищеною вологістю, скупченням пилу, димом, водяною парою або високою температурою.

- Ці чинники можуть негативно впливати на роботу плазмового телевізора, а також стати причиною пожежі чи ураження електричним струмом.

Усі роботи зі встановлення та демонтажу плазмового телевізора мають виконуватися щонайменше двома людьми.

- Інакше виріб може впасти і завдати травми.

Не встановлюйте плазмовий дисплей лицьовою стороною вгору, на боці або нижньою стороною догори.

- Це може спричинити скупчення тепла всередині телевізора, внаслідок чого може виникнути пожежа.

Не блокуйте вентиляційні отвори. Використовуючи настінний кронштейн, не закривайте простір між задньою поверхнею плазмового телевізора й поверхнею стіни.

- Інакше тепло може накопичитися усередині й спричинити пожежу.

Залишіть хоча 6 10 см вільного простору вище, нижче, праворуч і ліворуч від плазмового телевізора.

Залишіть також небагато місця за телевізором.

- Недотримання цих рекомендацій може спричинити пожежу.

Для установки плазмового телевізора використовуйте лише ті дії, які наведені в цих інструкціях: не встановлюйте пристрій у жодний інший спосіб.

- Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

Закріпіть монтажні гвинти і кабель живлення таким чином, щоб вони не торкалися внутрішніх деталей стіни.

- Недотримання цієї вимоги може призвести до ураження електричним струмом від контакту з будь-якими металевими предметами всередині стіни.

Використовуйте для установки спеціальні складові частини.

- Недотримання цієї вимоги може призвести до падіння плазмового телевізора зі стіни з можливим травмуванням людини.

Демонтуйте виріб, котрий надалі не використовуватиметься.

- Інакше виріб може впасти та завдати травми.

Рекомендації стосовно поводження

1) Уважно вибирайте місце для встановлення телевізора, оскільки внаслідок дії світла або тепла (у разі розміщення поблизу нагрівальних приладів або під прямим сонячним промінням) він може втратити колір чи деформуватись.
2) Чистьте настінний кронштейн м'якою сухою тканиною (наприклад бавовняною або фланелевою). Якщо кронштейн сильно забруднено, змийте бруд водним розчином нейтрального миючого засобу, а потім витріть кронштейн сухою тканиною. Не використовуйте бензол, розчинник або віск для меблів, тому що їх застосування може призвести до відлушення фарби покриття. (Щоб дізнатися, як чистити дисплей, див. інструкцію до дисплея. При використанні хімічно обробленої тканини спочатку уважно прочитайте інструкції до неї.)
3) Не прикріпляйте липку стрічку чи наліпки до виробу. Це може призвести до забруднення поверхні настінного кронштейна. Запобігайте тривалому контакту пристрою з гумовими, вініловими та подібними виробами. (Це призведе до погіршення властивостей пристрою.)
4) Будьте обережними під час встановлення виробу, оскільки струси можуть спричинити появу тріщин на плазмовому дисплеї.

ЗАСТЕРЕЖЕННЯ

Цей настінний кронштейн призначений лише для плазмових дисплеїв Panasonic (див. ст. 80-81) Використання з іншими пристроями може призвести до ненадійної фіксації, що може спричинити ризик отримання травм.

МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ. КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ ТА/АБО СЕРИОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ.

Настінний кронштейн TY-WK5P1RW

Деталі для збирання настінного кронштейна

① Верхнє кріплення основи (1)

Нижнє кріплення основи (1)

② Ліве кріплення основи кронштейна (1)

③ Праве кріплення основи кронштейна

④ Гвинти M5x10 для збирання конструкції (4)

Деталі для монтажу

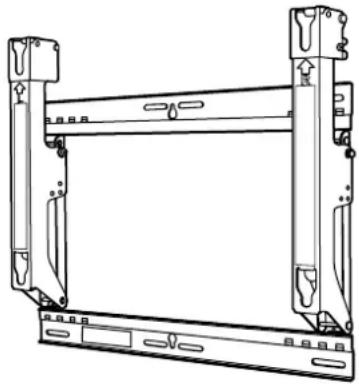

Вигляд повністю зібраної конструкції

A Гвинти з утопленими головками із внутрішнім шестигранником M8x32 (4)

В Увігнуті зубчасті шайби (4)

C Izоляційні прокладки (4)

D Прокладки (4)

E M5x50 Гвинт для закріплення пристрою (2)

F Торцевий ключ (входить до комплекту) (1)

Застережні заходи під час монтажу настінного кронштейна

♦ Настінний кронштейн використовується для закріплення плазмового телевізора на вертикальній стіні для перегляду. Кронштейн дозволяється монтувати лише на вертикальній стіні.
♦ Щоб забезпечити належне функціонування плазмової панелі і запобігти виникненню несправностей, не слід встановлювати телевізор у таких місцях.

• Поблизу розприскувачів або пожежних/димових детекторів
  • В місцях, де є ризик вибуху через вібрацію або поштовхи
• Поблизу високовольтних дротів або динамічних блоків живлення
• Поблизу джерел магнітного поля, тепла, пари або сажі
  • В місцях, що піддаються впливу повітря, що видувається з опалювального обладнання
  • В місцях, де можуть утворюватись краплі конденсату від кондиціонерів повітря або іншого обладнання

♦ Під час монтажу використовуйте метод кріплення, який найбільше відповідає структурі та матеріалу поверхні, на якій встановлюватиметься кронштейн.

♦ Використовуйте наявні у продажу гвинти із номінальним діаметром 6 мм, які відповідають матеріалу стіни, до якої кріпиться кронштейн (дерево, сталева конструкція, бетон тощо).
♦ Штепсель шнура живлення плазмового телевізора повинен легко діставати до електричної розетки.
♦ Слід забезпечити нормальну вентиляцію, щоб температура у приміщенні, де знаходиться плазмовий телевізор, не перевищувала 40 °C.
♦Розстеліть м'яку ковдру або тканину на підлозі для того, щоб під час складання та монтажу дисплей та підлога не подряпалися.
♦ При скріпленні деталей не затягуйте гвинти занадто сильно, але й не допускайте недостатнього затягування.
♦ Під час виконання робіт зі складання та монтажу або при пересуванні приділіть особливу увагу безпеці робочого місця.
♦ Не можна монтувати плазмовий телевізор безпосередньо під освітленням на стелі (таким як точкові світильники, прожектори або галогенні лампи), що зазвичай випромінює велику кількість тепла.

1. Збирання настінного кронштейна

Покладіть верхні та нижні кріплення основи ① та ліве та праве кріплення основи кронштейна ② та ③, як показано на малюнку.

Вставте виступи (упори) лівого та правого кріплення основи кронштейна у вирізи (2 з лівого та 2 з правого боків) верхніх та нижніх кріплень основи, закріпіть деталі за допомогою чотирьох гвинтів ④ для збирання конструкції.

(Момент затягування: 1,2-1,5 Н•м)

Примітка

- Утримуйте ліве та праве кріплення основи кронштейна під час роботи із зібраним настінним кронштейном. Утримання верхнього та нижнього кріплень основи може призвести до деформації виробу.

Верхнє кріплення основи ① Ліве кріплення основи кронштейна ② Праве кріплення основи кронштейна ③ Нижнє кріплення основи ① (сторона, на якій розташова наклейка) Виступ Виступ Виріз (А) Гвинти M5x10 для збирання конструкції ④

2. Перевірка міцності стіни в місцях монтажу

① Настінний кронштейн важить приблизно 3,2 кг. Дивіться інструкцію до плазмового телевізора, щоб перевірити вагу телевізора, який буде закріплено на настінному кронштейні.

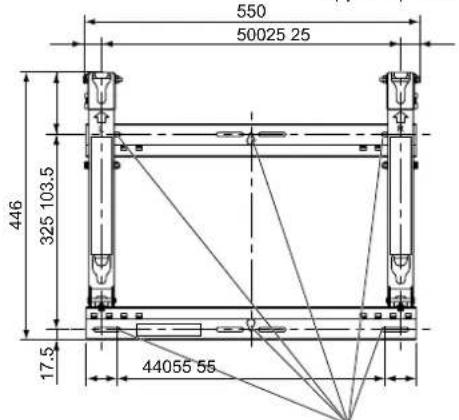

② Дивіться схематичне креслення настінного кронштейна праворуч, щоб перевірити міцність стіни в шести місцях монтажу конструкції. Якщо будь-яке з цих місць недостатньо надійне, додатково укріпіть його.

Примітки

• П'ять попередньо просвердлених отворів розміщені у верхній частині, а інші п'ять — у нижній частині настінного кронштейна. Використовуйте додаткові отвори, якщо стіну зроблено з дерева або іншого матеріалу, що не дозволяє досягти потрібного рівня міцності кріпленням конструкції в шести місцях, як показано на кресленні праворуч.
Однак майте на увазі, що залежно від матеріалу, з якого зроблено стіну, на поверхні можуть з'явитися тріщини, якщо гвинти будуть розташовані дуже близько один до одного.
- Прикріплюйте до конструкції лише плазмовий телевізор: Не намагайтеся прикріпити до неї жоден інший пристрій.
- Щоб отримати інформацію про точні розміри змонтованого плазмового телевізора, дивіться схематичне креслення (стор. 80-81).

Одиниці виміру: мм

550 50025 25 446 325 103.5 17.5 44055 55

Отвори для кріплення до стіни у 6 місцях

Обов'язково використовуйте гвинти для закріплення конструкції.

3. Прикріплення настінного кронштейна до стіни

Примітки

• Якщо необхідно вмонтувати гвинти або гайки перед монтажем настінного кронштейна, оскільки стіна зроблена з бетону, розмітьте стіну, приклавши до неї кронштейн або вирахувавши відстань між отворами за допомогою креслення, а після цього вмонтуйте гвинти та гайки з номінальним діаметром 6 мм або еквівалентні.
  У разі вмуровування гвинтів перевірте, щоб вони виступали над поверхнею стіни на 10-15 мм.
• Для монтажу настінного кронштейна використовуйте гвинти з номінальним діаметром 6 мм або еквівалентні, що придбані в господарчому магазині і придатні для матеріалу стіни в області монтажу.
• Закріпіть гвинти щонайменше в шести місцях.

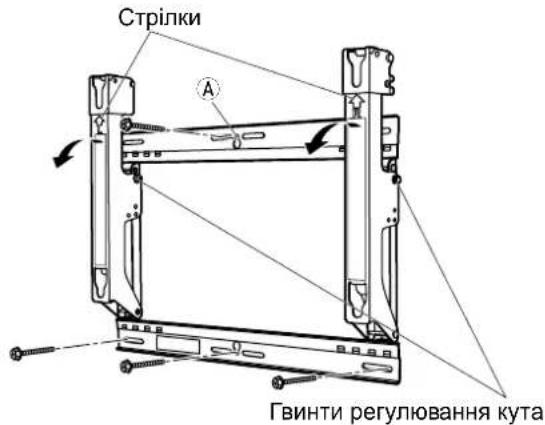

① Установіть настінний кронштейн таким чином, щоб стрілки на ньому були спрямовані вгору.
② Спершу закрутіть гвинт у верхньому центральному отворі Ⓐ.
③ Скористайтеся рівнем, щоб переконатися, що кронштейн розташовано без нахилу, та прикрутіть кронштейн, використовуючи три отвори для гвинтів унизу.
④ Вийміть гвинти регулювання кута з лівого та правого кріплень основи кронштейна ② та ③ і відкрийте ліве та праве кріплення основи кронштейна ② та ③.
⑤ Прикрутіть кронштейн на місце за допомогою гвинтів, використовуючи два отвори для гвинтів, що залишилися вгорі.
⑥ Використовуйте зняті гвинти регулювання кута, щоб відрегулювати кут на кроці 4.

Стрілки Гвинти регулювання кута

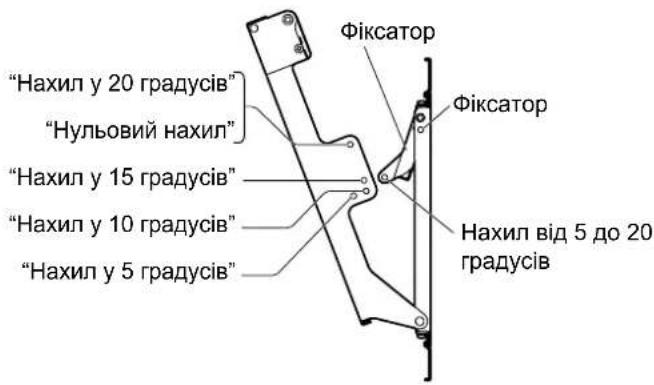

4. Регулювання кута настінного кронштейна

① Кут настінного кронштейна може регулюватися зі збільшенням на 5 градусів в одній із п'яти позицій у діапазоні від "Нульового нахилу" до "Нахилу у 20 градусів". У заводському комплекті настінний кронштейн постачається у положенні кута "Нульовий нахил". Щоб змінити кут, використовуйте гвинти регулювання кута для змінення положення опори.

(Момент затягування: 1,2-1,5 Н•м)

"Нахил у 20 градусів" "Нульовий нахил" "Нахил у 15 градусів" "Нахил у 10 градусів" "Нахил у 5 градусів" Фіксатор Фіксатор Нахил від 5 до 20 градусів

Кут нахилу встановлено на "Нульовий нахил"

Гвинти регулювання кута Поверхня стіни

Кут нахилу встановлений на "Нахил у 15 градусів"

Поверхня стіни

Примітка

- При використанні певних типів кабелів HDMI або кабелів ПК вони можуть торкатися стіни і викликати пошкодження гнізда HDMI або вхідного гнізда ПК на телевізорі.

У такому випадку відрегулюйте кут нахилу настінного кронштейна таким чином, щоб на кабель не діяло жодне навантаження.

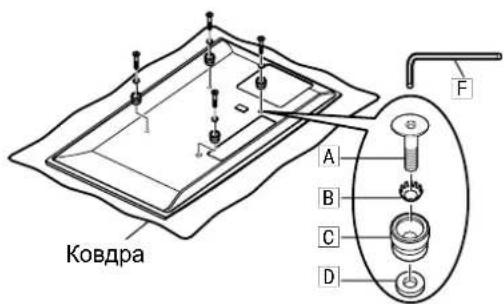

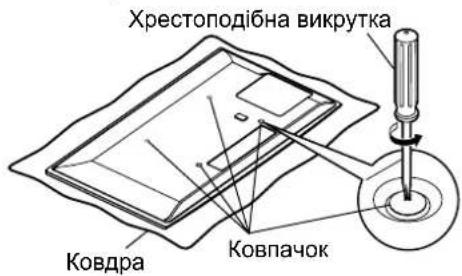

5. Закріплення ізоляційних прокладок на плазмовому телевізорі

① Покладіть плазмовий телевізор екраном вниз на м'яку чисту тканину, на якій немає жодних сторонніх предметів або бруду, та виконайте описану нижче процедуру. Будьте уважні, щоб уникнути подряпин або пошкоджень, якщо телевізор має деталі, що виступають.
② Використовуйте хрестоподібну викрутку для видалення ковпачків (4) із плазмового телевізора.

Примітка

- Зберігайте видалені ковпачки в безпечному місці. (Вони знадобляться, коли використовуватиметься окрема монтажна підставка.)

③ Як показано на схемі праворуч, за допомогою торцевого ключа (входить до комплекту) F установіть гвинти M8x32 A з утопленими головками із внутрішніми шестигранниками |B, увігнуті зубчасті шайби C, ізоляційні прокладки та прокладки D (х4 на кожну деталь) в тих місцях, де раніше знаходилися ковпачки.

(Момент затягування: 3-4 Н•м)

* Зовнішній вигляд плазмового телевізора залежить від моделі. На малюнку нижче наведена як приклад узагальнена модель телевізора.

Хрестоподібна викрутка Ковдра Ковпачок

Ковдра A B C D F

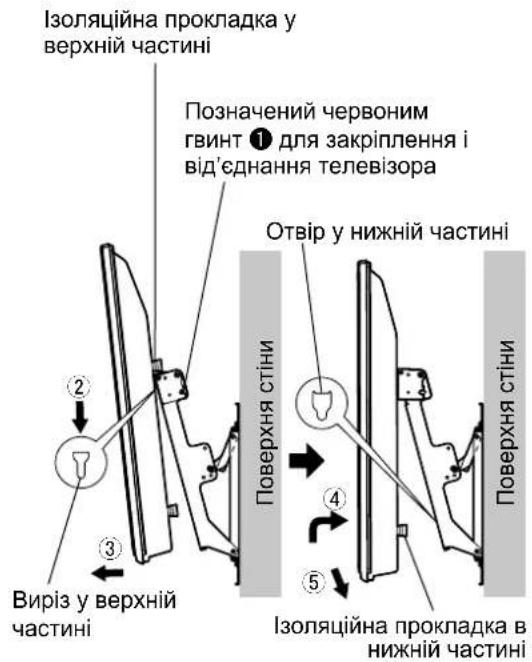

6. Монтаж плазмового телевізора на настінному кронштейні та підключення інших компонентів

① Викрутіть позначені червоним лівий і правий гвинти (по одному з кожного боку), призначені для закріплення та від'єднання плазмового телевізора.
② Вставте ізоляційні прокладки у верхній частині плазмового телевізора у вирізи у верхній частині настінного кронштейна та опустіть плазмовий телевізор.
③ Потягніть телевізор у напрямку, показаному на схемі праворуч, та підключіть його до інших компонентів.
④ Після підключення плавно підніміть телевізор і вставте ізоляційні прокладки в отвори у нижній частині настінного кронштейна.
⑤ Після цього опустіть плазмовий телевізор.

ЗАСТЕРЕЖЕННЯ

- Якщо занадто сильно підняти телевізор, його верхня частина від'єднається від настінного кронштейна.

Ізоляційна прокладка у верхній частині Позначений червоним гвинт ① для закріплення і від'єднання телевізора Отвір у нижній частині Поверхня стіни Виріз у верхній частині Ізоляційна прокладка в нижній частині

7. Закріплення плазмового телевізора

① Установіть додаткові гвинти ② (2) для закріплення пристрою в монтажні отвори для гвинтів для закріплення пристрою з боків (з лівого та правого боків) настінного кронштейна.
② Надійно затягніть позначені червоним лівий і правий гвинти ① (по одному з кожного боку), призначені для закріплення та від'єднання телевізора, у позначених червоним отворах настінного кронштейна. (Момент затягування: 1,2-1,5 Н•м)

Примечание

- Щоб попередити від'єднання плазмового телевізора від настінного кронштейна, гвинти для закріплення пристрою [E] з лівого та правого боку мають бути щільно затягнутими до своїх основ.

Позначений червоним гвинт ① для закріплення і від'єднання телевізора

Гвинт для закріплення пристрою Ⓔ

Отвір для гвинта для закріплення пристрою

Монтажний отвір для позначеного червоним гвинта, призначеного для закріплення телевізора

Настінна конструкція

Поверхня стіни

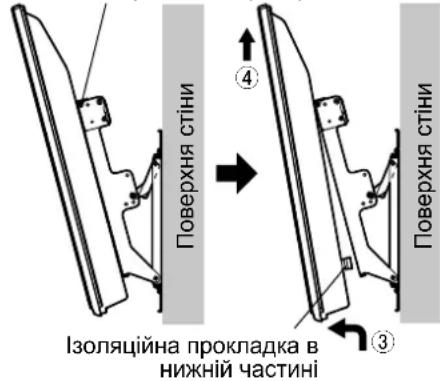

Від'єднання плазмового телевізора від настінного кронштейна

① Видаліть гвинти для закріплення пристрою E (один праворуч і один ліворуч), які було прикріплено з боків настінного кронштейна.
② Від'єднайте кабелі, що з'єднують плазмовий телевізор із іншими пристроями.
③ Піднімаючи нижню частину телевізора, потягніть його на себе.
④ Після від'єднання ізоляційних прокладок у нижній частині, просто підніміть телевізор.

Гвинт для закріплення пристрою [E]

Поверхня стіни Ізоляційна прокладка в нижній частині ④ ③ Поверхня стіни

关于安全的注意事项

警告

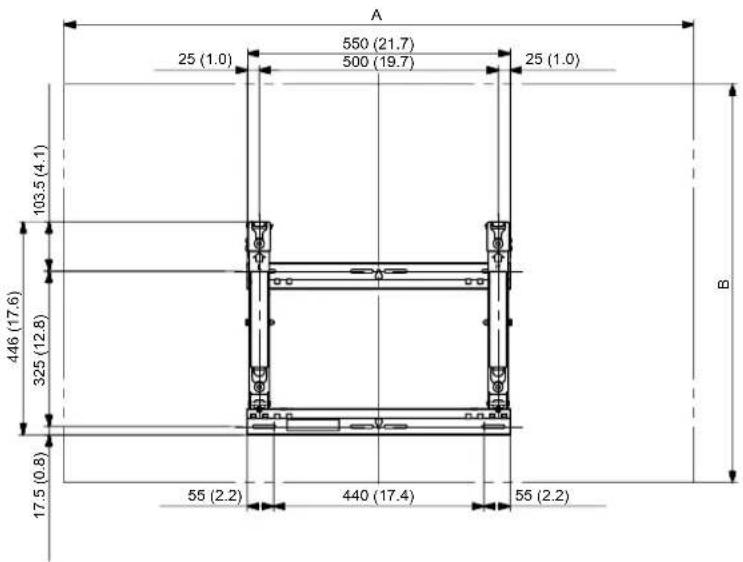

Настінний кронштейн (для монтажу із можливістю регулювання кута нахилу)

壁挂式框架（角度可调型）外部尺寸图

(реслення зовнішніх розмірів

A 25 (1.0) 550 (21.7) 500 (19.7) 25 (1.0) 103.5 (4.1) 446 (17.6) 325 (12.8) 17.5 (0.8) 55 (2.2) 440 (17.4) 55 (2.2) B

(Одиниці виміру: мм)

(单位：毫米)

(Đơn vị: mm)

External dimensions table

Таблиця зовнішніх розмірів

外形尺寸

Настінний кронштейн (для монтажу із можливістю регулювання кута нахилу)

壁挂式框架（角度可调型）

Креслення зовнішніх розмірів

外部尺寸图

(Одиниці виміру: мм)

(单位:毫米)

(Đơn vị: mm)

External dimensions table

Таблиця зовнішніх розмірів

外形尺寸
