Tipo de produto	Suporte de parede para televisor plasma
Marca	Panasonic
Modelo	TY-WK5P1RW
Tipo	Ângulo ajustável
Peso	3,2 kg
Largura	550 mm
Altura	446 mm
Profundidade	103,5 mm
Ângulo de inclinação	0 a 20 graus (em incrementos de 5 graus)
Compatibilidade	Televisores plasma Panasonic (consulte o manual páginas 80-81)
Fixação na parede	Parafusos de diâmetro nominal 6 mm (não fornecidos)
Número de pontos de fixação	6
Torque de aperto (montagem do suporte)	1,2 a 1,5 N·m
Torque de aperto (fixação do televisor)	3 a 4 N·m
Temperatura máxima de operação	40 °C
Manutenção	Pano macio seco, detergente neutro diluído se necessário
Segurança	Instalação por um profissional qualificado recomendada
Acessórios fornecidos	Parafusos, arruelas, chave hexagonal
Manual de instruções	Incluído

Perguntas frequentes - TYWK5P1RW PANASONIC

Como instalar o suporte de parede TYWK5P1RW?

Siga os passos descritos no manual: monte as fixações básicas, verifique a solidez da parede, fixe o suporte na parede com parafusos adequados (ø 6 mm), em seguida instale o televisor inserindo as arruelas isolantes nas ranhuras. Aperte os parafusos de aperto da unidade após conectar os cabos.

Quais televisores são compatíveis com este suporte?

Este suporte foi projetado exclusivamente para televisores de tela plasma Panasonic. Consulte as páginas 80-81 do manual para a lista de modelos compatíveis.

Qual é o peso máximo suportado?

O suporte pesa 3,2 kg. O peso total suportado (suporte + televisor) deve ser verificado no manual do televisor. Recomenda-se não exceder a capacidade indicada pelo fabricante.

Pode-se ajustar o ângulo de inclinação?

Sim, o ângulo é ajustável de 0 a 20 graus em incrementos de 5 graus usando os parafusos de ajuste de ângulo nas fixações esquerda e direita.

Quais parafusos usar para a fixação na parede?

Use parafusos comerciais com diâmetro nominal de 6 mm adequados ao tipo de parede (madeira, estrutura de aço, concreto, etc.). Os parafusos devem sobressair de 10 a 15 mm da superfície da parede.

Devo contratar um profissional para a instalação?

Sim, a instalação por um profissional é indispensável por razões de segurança. Uma montagem incorreta pode causar a queda do televisor e ferimentos graves.

Como limpar o suporte de parede?

Limpe com um pano macio e seco (algodão ou flanela). Em caso de sujeira persistente, use um detergente neutro diluído em água e depois seque com um pano seco. Não use benzeno, diluente ou cera.

O suporte é adequado para instalação no teto?

Não, este suporte foi projetado apenas para fixação em parede vertical. Não o instale no teto, pois isso pode causar ferimentos.

Como remover o televisor do suporte?

Remova os parafusos de aperto da unidade (esquerdo e direito), desconecte os cabos, em seguida levante ligeiramente a parte inferior do televisor puxando em sua direção. Depois que as arruelas inferiores forem liberadas, levante o televisor reto.

O que fazer se a parede não for suficientemente resistente?

Se a resistência da parede for insuficiente, aplique um reforço adequado. Consulte o desenho dimensional para os seis pontos de fixação. Você também pode usar os furos adicionais pré-perfurados na parte superior e inferior, mas evite furar muito perto para não rachar a superfície.

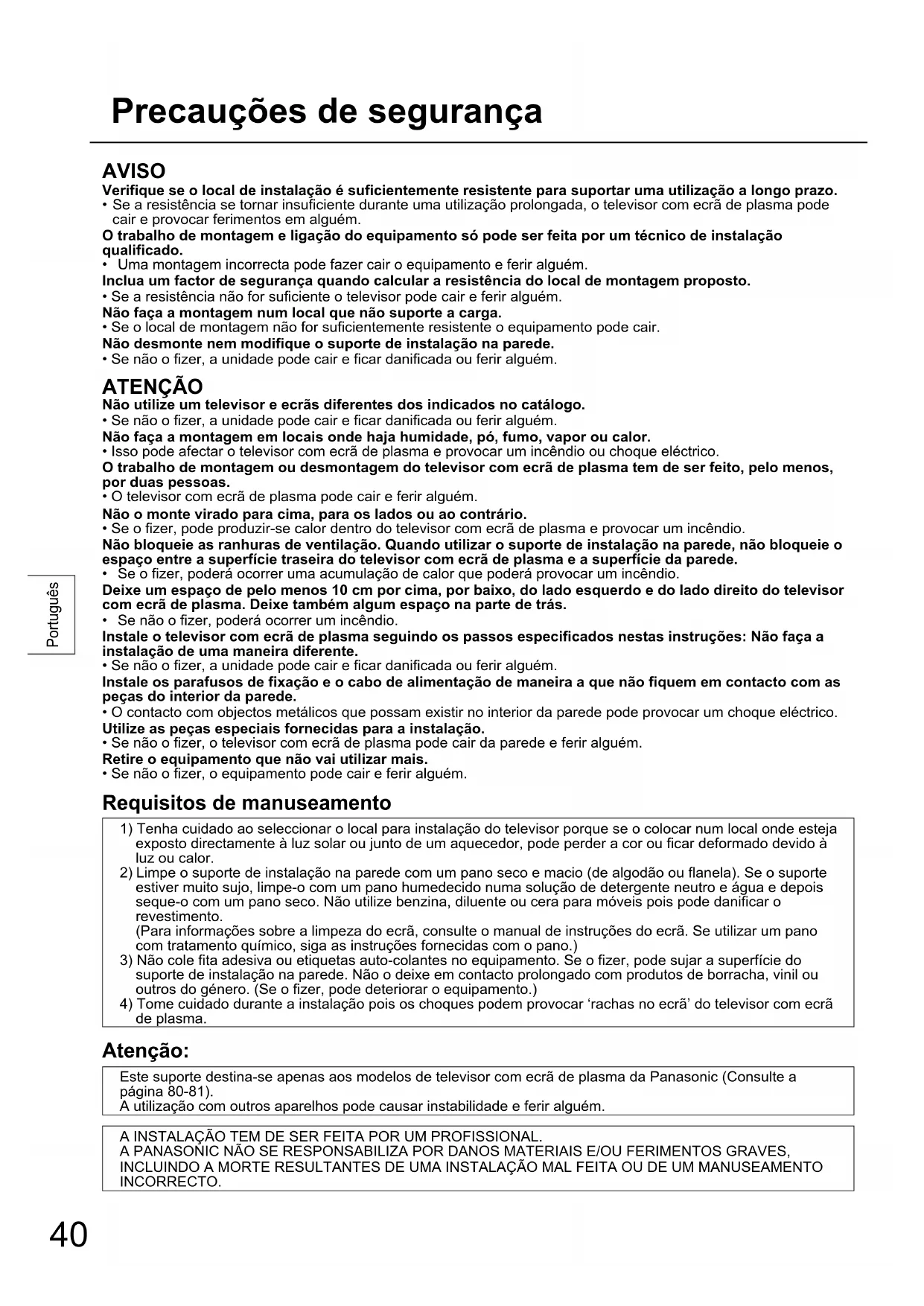

MANUAL DE UTILIZADOR TYWK5P1RW PANASONIC

Verifique se o local de instalação é suficientemente resistente para suportar uma utilização a longo prazo.

- Se a resistência se tornar insuficiente durante uma utilização prolongada, o televisor com ecrã de plasma pode cair e provocar ferimentos em alguém.

O trabalho de montagem e ligação do equipamento só pode ser feita por um técnico de instalação qualificado.

- Uma montagem incorrecta pode fazer cair o equipamento e ferir alguém.

Inclua um factor de segurança quando calcular a resistência do local de montagem proposto.

- Se a resistência não for suficiente o televisor pode cair e ferir alguém.

Não faça a montagem num local que não suporte a carga.

- Se o local de montagem não for suficientemente resistente o equipamento pode cair.

Não desmonte nem modifique o suporte de instalação na parede.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

ATENÇÃO

Não utilize um televisor e ecrãs diferentes dos indicados no catálogo.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Não faça a montagem em locais onde haja humidade, pó, fumo, vapor ou calor.

- Isso pode afectar o televisor com ecrã de plasma e provocar um incêndio ou choque eléctrico.

O trabalho de montagem ou desmontagem do televisor com ecrã de plasma tem de ser feito, pelo menos, por duas pessoas.

- O televisor com ecrã de plasma pode cair e ferir alguém.

Não o monte virado para cima, para os lados ou ao contrário.

- Se o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar um incêndio.

Não bloqueie as ranhuras de ventilação. Quando utilizar o suporte de instalação na parede, não bloqueie o espaço entre a superfície traseira do televisor com ecrã de plasma e a superfície da parede.

- Se o fizer, poderá ocorrer uma acumulação de calor que poderá provocar um incêndio.

Deixe um espaço de pelo menos 10 cm por cima, por baixo, do lado esquerdo e do lado direito do televisor com ecrã de plasma. Deixe também algum espaço na parte de trás.

- Se não o fizer, poderá ocorrer um incêndio.

Instale o televisor com ecrã de plasma seguindo os passos especificados nestas instruções: Não faça a instalação de uma maneira diferente.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Instale os parafusos de fixação e o cabo de alimentação de maneira a que não fiquem em contacto com as peças do interior da parede.

- O contacto com objectos metálicos que possam existir no interior da parede pode provocar um choque eléctrico.

Utilize as peças especiais fornecidas para a instalação.

- Se não o fizer, o televisor com ecrã de plasma pode cair da parede e ferir alguém.

Retire o equipamento que não vai utilizar mais.

- Se não o fizer, o equipamento pode cair e ferir alguém.

Requisitos de manuseamento

1) Tenha cuidado ao seleccionar o local para instalação do televisor porque se o colocar num local onde esteja exposto directamente à luz solar ou junto de um aquecedor, pode perder a cor ou ficar deformado devido à luz ou calor.

2) Limpe o suporte de instalação na parede com um pano seco e macio (de algodão ou flanela). Se o suporte estiver muito sujo, limpe-o com um pano humedecido numa solução de detergente neutro e água e depois seque-o com um pano seco. Não utilize benzina, diluente ou cera para móveis pois pode danificar o revestimento.

(Para informações sobre a limpeza do ecrã, consulte o manual de instruções do ecrã. Se utilizar um pano com tratamento químico, siga as instruções fornecidas com o pano.)

3) Não cole fita adesiva ou etiquetas auto-colantes no equipamento. Se o fizer, pode sujar a superfície do suporte de instalação na parede. Não o deixe em contacto prolongado com produtos de borracha, vinil ou outros do género. (Se o fizer, pode deteriorar o equipamento.)

4) Tome cuidado durante a instalação pois os choques podem provocar ‘rachas no ecrã’ do televisor com ecrã de plasma.

Atenção:

Este suporte destina-se apenas aos modelos de televisor com ecrã de plasma da Panasonic (Consulte a página 80-81).

A utilização com outros aparelhos pode causar instabilidade e ferir alguém.

A INSTALAÇÃO TEM DE SER FEITA POR UM PROFISSIONAL.

A PANASOÑIC NÃO SE RESPONSABILIZA POR DANOS MATERIAIS E/OU FERIMENTOS GRAVES, INCLUINDO A MORTE RESULTANTES DE UMA INSTALAÇÃO MAL FEITA OU DE UM MANUSEAMENTO INCORRECTO.

TY-WK5P1RW Suporte de instalação na parede (Ângulo ajustável) Peças utilizadas para montar o suporte de instalação na parede

① Ferragem superior da base (1)

Ferragem inferior da base (1)

Rótulo

② Ferragem esquerda da base do suporte (1)

③ Ferragem direita da base do suporte (1)

④ Parafusos M5x10 para montagem da estrutura (4)

Peças utilizadas na instalação

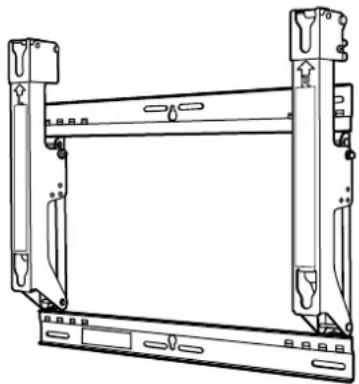

Vista da estrutura completamente montada

D Espaçadores (4)

B Anilhas dentadas côncavas

(4)

E M5x50 Parafuso de fixação da unidade (2)

C Espaçadores de isolamento

(4)

F Chave Allen (incluída) (1)

Precauções para montagem do suporte de instalação na parede

♦ O suporte de instalação na parede serve para montar o televisor com ecrã de plasma numa parede vertical para visualização. Não monte o suporte numa superfície que não seja uma parede vertical.
Para garantir o funcionamento correcto do televisor com ecrã de plasma e evitar problemas, não faça a instalação em nenhum dos locais indicados a seguir.
- Perto de sprinklers ou detectores de fumo/incêndio
- Locais onde haja risco de exposição a vibrações ou impactos
- Junto de cabos de alta tensão ou fontes de alimentação dinâmicas
- Junto de fontes de magnetismo, calor, vapor de água ou fuligem
- Locais expostos ao ar que sai de um aparelho de aquecimento
- Locais onde possam formar-se gotas de condensação de um aparelho de ar condicionado ou outro aparelho

♦ Faça a montagem utilizando as técnicas adequadas à estrutura e materiais do local que vai ser utilizado.

Utilize parafusos à venda no mercado com um diâmetro nominal de 6 mm adequados ao material da parede (madeira, estrutura de metal, betão etc.) em que vai montar o suporte.

♦ Ligue a ficha do televisor a uma tomada de parede que seja de fácil acesso.

♦ Verifique se há uma boa circulação de ar para que a temperatura ambiente do equipamento não exceda os 40 °C. Se não o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar problemas no funcionamento.

♦ Estenda um cobertor ou um pano no chão para que o televisor com ecrã de plasma e o chão não fiquem marcados ou riscados durante o trabalho de montagem e instalação.

- Quando aparafusar as peças, verifique se os parafusos não estão nem mal apertados nem apertados demais.

♦ Tome as precauções necessárias para garantir a segurança à sua volta durante a montagem e instalação ou quando se movimenta durante o trabalho.

♦ Não instale o televisor com ecrã de plasma por baixo das lâmpadas do texto (focos, lâmpadas de halogénio, etc.). Caso contrário, a caixa do televisor pode ficar torta ou danificada pelo calor.

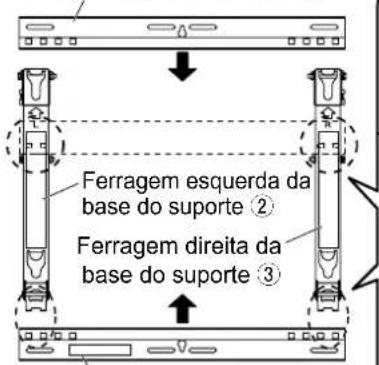

1. Montagem do suporte de instalação na parede

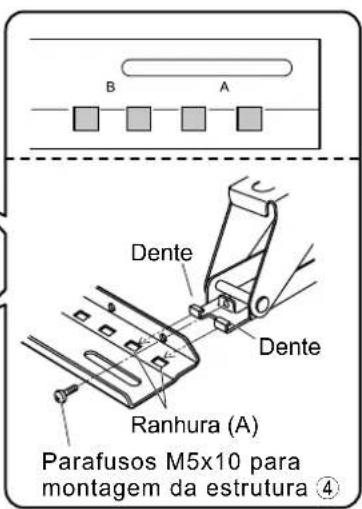

Coloque a ferragem superior e inferior da base ① e as ferragens esquerda e direita da base do suporte ② e ③, como se mostra na figura.

Encaixe as saliências (dentes) da ferragem esquerda e direita da base do suporte nas ranhuras (2 no lado esquerdo e 2 no lado direito) das ferragens superior e inferior da base e fixe as peças com os quatro parafusos para montar a estrutura.

(Binário de aperto: 1,2 a 1,5 N·m)

Nota

- Enquanto estiver a trabalhar com o suporte de montagem na parede montado, agarre-o pelas ferragens esquerda e direita da base. Se o agarrar pelas ferragens superior e inferior da base pode deformar a unidade.

Ferragem superior da base ①

Ferragem inferior da base ① (lado com o rótulo anexado)

2. Verificação da resistência do local de instalação

① O suporte de instalação na parede pesa cerca de 3,2 kg. Consulte o manual de instruções do televisor com ecrã de plasma e verifique o peso do modelo que vai instalar no suporte.

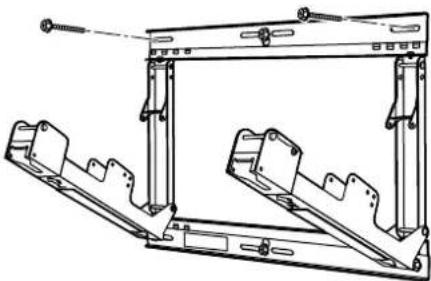

② Consulte o desenho do suporte de instalação na parede mostrado à direita e verifique a resistência da parede nas seis posições de instalação indicadas. Se a resistência de uma destas posições não for suficiente, reforçe-a adequadamente.

Notas

• Há cinco orifícios de montagem pré-furados na parte superior e outros cinco na parte inferior do suporte de instalação na parede. Se a parede for de madeira ou de outro material e não for possível garantir um nível suficiente de resistência para a instalação, utilize os orifícios restantes existentes e fixe a estrutura nas seis posições mostradas à direita.
  No entanto, não esqueça de que, dependendo dos materiais da superfície de montagem, podem aparecer rachas na superfície se colocar os parafusos em posições demasiado perto umas das outras.
• Não monte nem coloque nada a não ser um televisor com ecrã de plasma na estrutura: Não monte nem coloque qualquer outro produto.
• Para obter detalhes sobre as dimensões que se aplicam quando o televisor com ecrã de plasma é montado, consulte o desenho (na página 80-81).

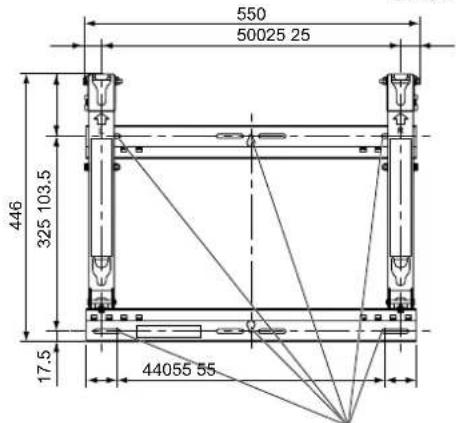

Unidade: mm

Orifícios de montagem na parede (em 6 pontos)
É absolutamente necessário utilizar os parafusos para fixar a estrutura.

3. Montagem do suporte de instalação na parede

Notas

- Se for necessário embeber os parafusos ou porcas na parede antes de montar o suporte de instalação na parede porque, por exemplo, a parede é de betão ou de outro material semelhante, localize as posições dos orifícios colocando o próprio suporte de instalação na parede ou calculando as posições baseando-se nas figuras mostradas no desenho esquemático e depois embeba os parafusos ou porcas com diâmetro nominal de 6 mm ou equivalente.

Quando embeber os parafusos, certifique-se de que as respectivas cabeças ficam saídas 10 a 15 mm da superfície da parede.

• Para montar o suporte na parede, use parafusos com um diâmetro nominal de 6 mm ou equivalentes à venda nas lojas de ferragens e adequados aos materiais da superfície de instalação na parede.
• Fixe os parafusos em pelo menos seis posições.

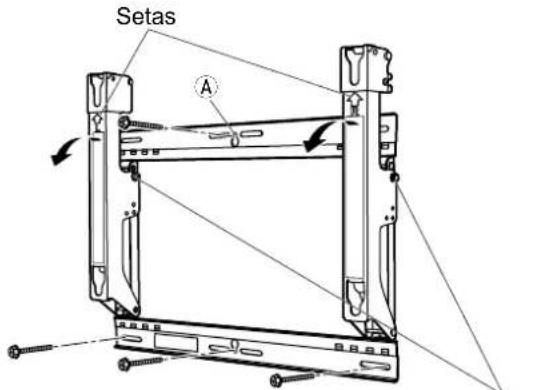

① Monte o suporte de instalação na parede de maneira a que as setas indicadas no mesmo fiquem a apontar para cima.
② Primeiro de tudo, aperte o parafuso do orifício central superior Ⓐ.
③ Use um nível para garantir que o suporte não está inclinado, (formando um ângulo) e depois aperte o suporte na posição adequada utilizando os três orifícios existentes na parte inferior.
④ Retire os parafusos de ajuste do ângulo das ferragens esquerda e direita da base do suporte ② e ③ e abra as ferragens ② e ③.
⑤ Aperte o suporte na posição adequada utilizando os parafusos dos dois orifícios restantes da parte superior.
⑥ Utilize os parafusos de ajuste do ângulo que retirou, para efectuar o ajuste do ângulo do passo 4.

Parafusos de ajuste do ângulo

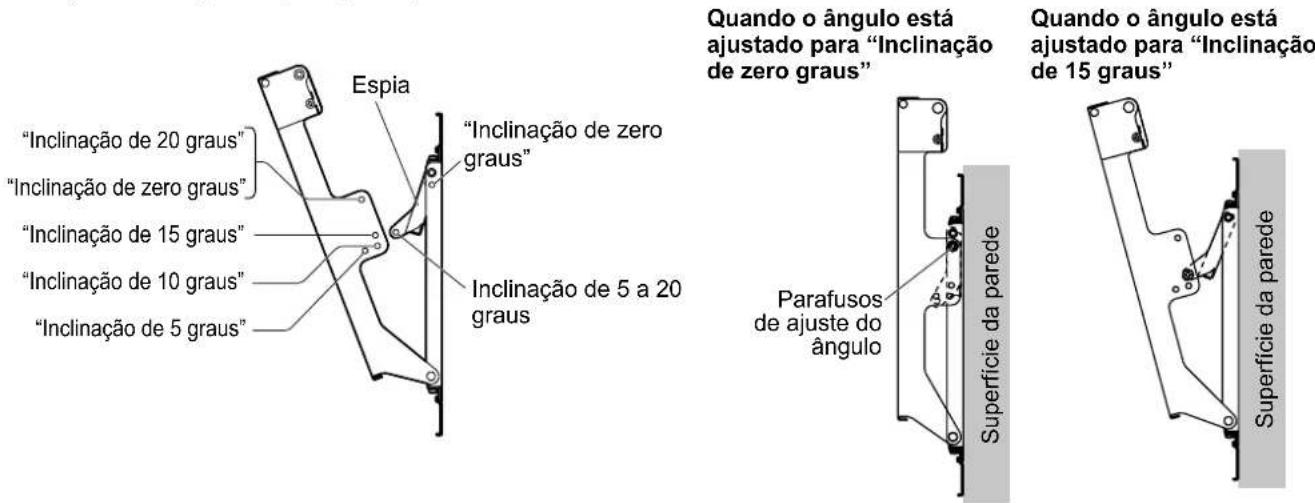

4. Ajustar o ângulo do suporte de instalação na parede

① O ângulo desta estrutura montada na parede pode ser ajustado em incrementos de 5 graus para uma das cinco posições que vão de “Inclinação zero” até “Inclinação de 20 graus”.
A saída de fábrica o ângulo do suporte de instalação na parede vem ajustado para a posição “Inclinação de zero graus”. Para alterar o ângulo, utilize os parafusos de ajuste do ângulo respectivos, para mudar a posição da espia. (Binário de aperto: 1,2 a 1,5 N•m)

Nota

- Quando utilizar determinados tipos de cabos HDMI ou de PC, o cabo pode tocar na parede e danificar o terminal HDMI ou o terminal de entrada de PC do televisor. Se isso acontecer, ajuste o ângulo do suporte de instalação na parede, para que o peso não seja aplicado ao cabo.

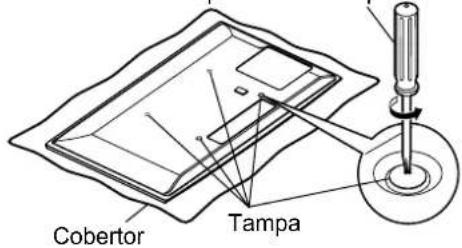

5. Instalar os espaçadores de isolamento no televisor com ecrã de plasma

① Coloque o televisor com ecrã de plasma virado para baixo em cima de um cobertor limpo ou outro pano sem pó nem sujidade e execute os passos indicados abaixo. Tenha cuidado para não riscar nem danificar o televisor com ecrã de plasma se este último tiver peças salientes.
② Utilize uma chave de parafusos Phillips para retirar as tampas (4) do televisor com ecrã de plasma.

Nota

• Guarde as tampas que retirou num local seguro.
  (Vai precisar delas se utilizar uma base de instalação separada.)
  ③ Como se mostra na figura da direita, coloque os parafusos Allen de cabeça de embeber M8×32 A, as anilhas dentadas côncavas B, os espaçadores de isolamento C e os espaçadores D (x4 para cada peça) nos locais onde as tampas estavam instaladas, utilizando a chave Allen incluída F.
  (Binário de aperto: 3 a 4 N•m)

* O aspecto do televisor com ecrã de plasma varia consoante o modelo. A figura abaixo é um exemplo de um modelo aplicável.

Chave de parafusos Phillips

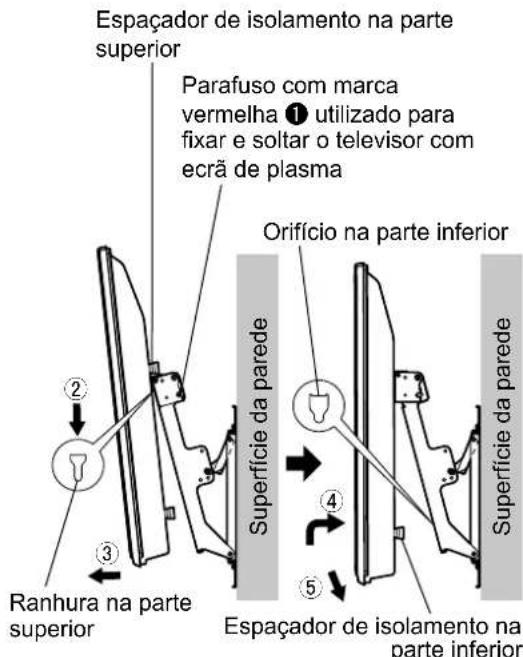

6. Montagem do televisor com ecrã de plasma no suporte de instalação na parede e ligação do mesmo aos outros componentes

① Retire os parafusos da direita e da esquerda com a marca vermelha ① (um no lado esquerdo e outro no lado direito) utilizados para fixar e soltar o televisor com ecrã de plasma.
② Instale os espaçadores de isolamento da parte superior do televisor com ecrã de plasma nas ranhuras da parte superior do suporte de instalação na parede e baixe o televisor.
③ Puxe o televisor de plasma para si, como se mostra na figura da direita e ligue-o aos outros componentes.
④ Depois de terminar as ligações, levante ligeiramente o televisor com ecrã de plasma e introduza os espaçadores de isolamento da parte inferior, nos orifícios da parte inferior do suporte de instalação na parede.
⑤ Agora baixe o televisor.

ATENÇÃO

- Se levantar demais o televisor com ecrã de plasma, a parte superior do mesmo desprende-se do suporte de instalação na parede.

7. Fixar o televisor com ecrã de plasma

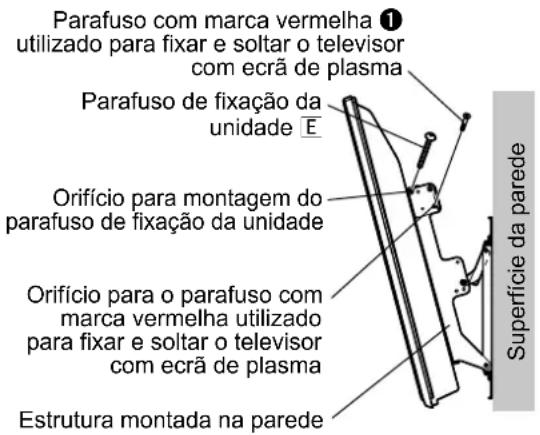

① Instale os parafusos de fixação da unidade E (2) acessórios nos orifícios de montagem dos parafusos de fixação da unidade que se encontram nos lados (esquerdo e direito) do suporte de instalação na parede.
② Aperte bem os parafusos da esquerda e direita com a marca vermelha ① (um no lado esquerdo e outro no lado direito) utilizados para fixar e soltar o televisor com ecrã de plasma aos orifícios de montagem respectivos, localizados no lado do suporte de instalação na parede do televisor com ecrã de plasma.

(Binário de aperto: 1,2 a 1,5 N•m)

Nota

- Para evitar que o televisor com ecrã de plasma se solte do suporte de instalação na parede, os parafusos de fixação da unidade |E| têm de ser bem apertados no lado esquerdo e no lado direito até às respectivas bases.

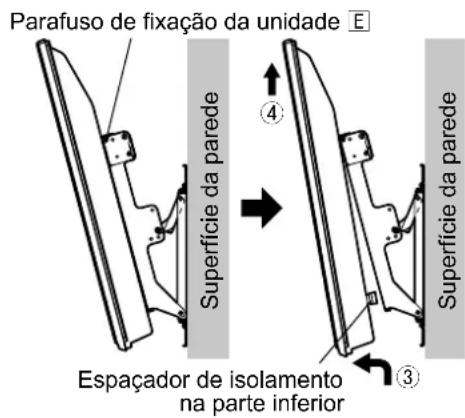

Como retirar o televisor com ecrã de plasma do suporte de instalação na parede

① Retire os parafusos de fixação da unidade para o ecrã E (um do lado esquerdo e outro do lado direito) instalados nos lados do suporte de instalação na parede.
② Desligue os fios que ligam o televisor com ecrã de plasma às outras unidades.
③ Levante a parte inferior do televisor com ecrã de plasma e puxe este último para si.
④ Depois de soltar os espaçadores de isolamento da parte inferior, levante o televisor com ecrã de plasma, a direito, para cima.

Varning

Suporte de instalação na parede (Ângulo ajustável) Desenho das dimensões externas

Tabela com as dimensões externas

Yttermåttstabell

Suporte de instalação na parede (Ângulo ajustável)

Desenho das dimensões externas

Tabela com as dimensões externas

Yttermåttstabell
