РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYWK5P1RW PANASONIC

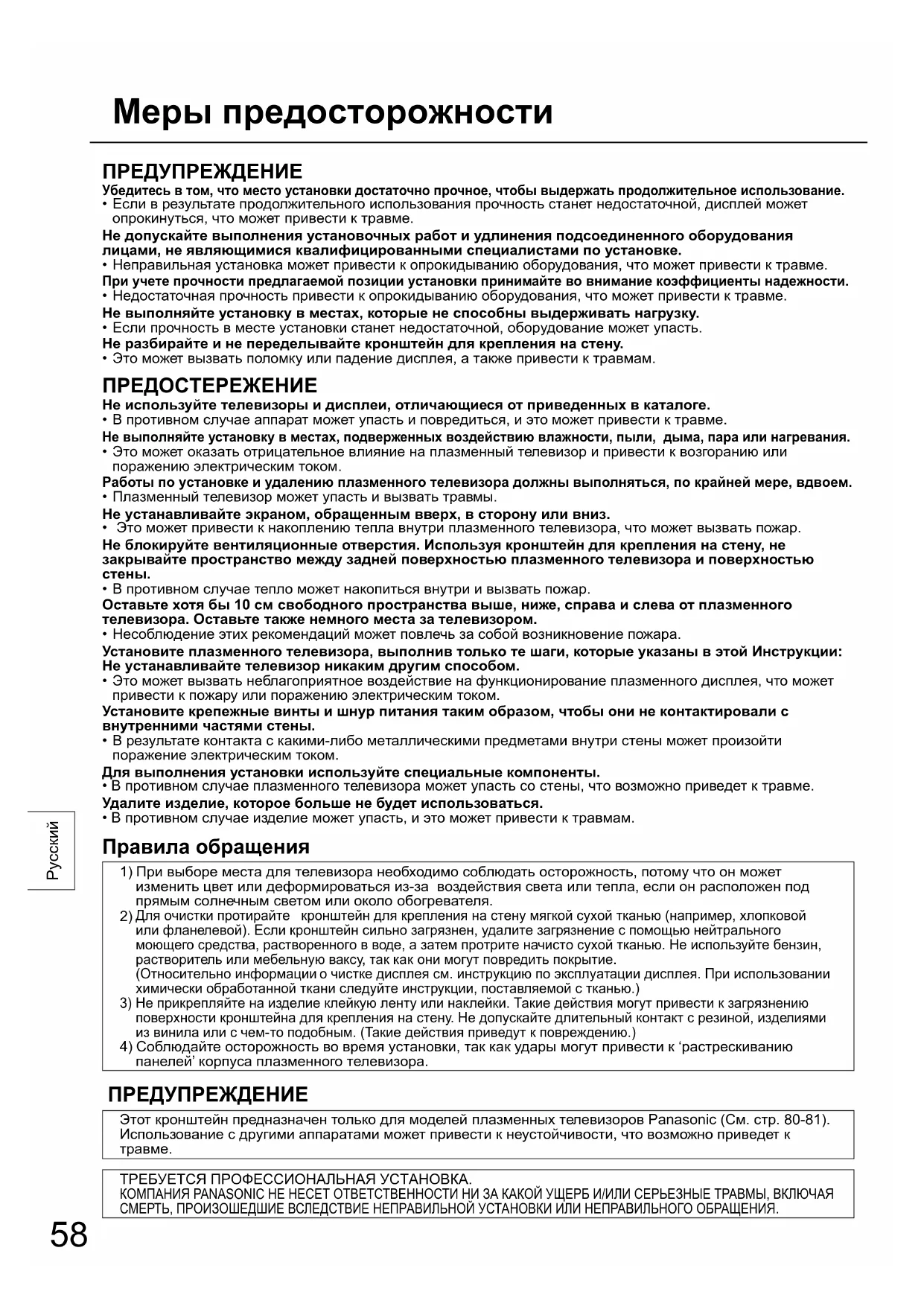

Убедитесь в том, что место установки достаточно прочное, чтобы выдержать продолжительное использование.

- Если в результате продолжительного использования прочность станет недостаточной, дисплей может опрокинуться, что может привести к травме.

Не допускайте выполнения установочных работ и удлинения подсоединенного оборудования лицами, не являющимися квалифицированными специалистами по установке.

- Неправильная установка может привести к опрокидыванию оборудования, что может привести к травме.

При учете прочности предлагаемой позиции установки принимайте во внимание коэффициенты надежности.

• Недостаточная прочность привести к опрокидыванию оборудования, что может привести к травме.

Не выполняйте установку в местах, которые не способны выдерживать нагрузку.

- Если прочность в месте установки станет недостаточной, оборудование может упасть.

Не разбирайте и не переделывайте кронштейн для крепления на стену.

- Это может вызвать поломку или падение дисплея, а также привести к травмам.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте телевизоры и дисплеи, отличающиеся от приведенных в каталоге.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме.

Не выполняйте установку в местах, подверженных воздействию влажности, пыли, дыма, пара или нагревания.

- Это может оказать отрицательное влияние на плазменный телевизор и привести к возгоранию или поражению электрическим током.

Работы по установке и удалению плазменного телевизора должны выполняться, по крайней мере, вдвоем.

- Плазменный телевизор может упасть и вызвать травмы.

Не устанавливайте экраном, обращенным вверх, в сторону или вниз.

- Это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать пожар.

Не блокируйте вентиляционные отверстия. Используя кронштейн для крепления на стену, не закрывайте пространство между задней поверхностью плазменного телевизора и поверхностью стены.

• В противном случае тепло может накопиться внутри и вызвать пожар.

Оставьте хотя бы 10 см свободного пространства выше, ниже, справа и слева от плазменного

телевизора. Оставьте также немного места за телевизором.

- Несоблюдение этих рекомендаций может повлечь за собой возникновение пожара.

Установите плазменного телевизора, выполнив только те шаги, которые указаны в этой Инструкции: Не устанавливайте телевизор никаким другим способом.

- Это может вызвать неблагоприятное воздействие на функционирование плазменного дисплея, что может привести к пожару или поражению электрическим током.

Установите крепежные винты и шнур питания таким образом, чтобы они не контактировали с внутренними частями стены.

- В результате контакта с какими-либо металлическими предметами внутри стены может произойти поражение электрическим током.

Для выполнения установки используйте специальные компоненты.

• В противном случае плазменного телевизора может упасть со стены, что возможно приведет к травме.

Удалите изделие, которое больше не будет использоваться.

• В противном случае изделие может упасть, и это может привести к травмам.

Правила обращения

1) При выборе места для телевизора необходимо соблюдать осторожность, потому что он может изменить цвет или деформироваться из-за воздействия света или тепла, если он расположен под прямым солнечным светом или около обогревателя.

2) Для очистки протирайте кронштейн для крепления на стену мягкой сухой тканью (например, хлопковой или фланелевой). Если кронштейн сильно загрязнен, удалите загрязнение с помощью нейтрального моющего средства, растворенного в воде, а затем протрите начисто сухой тканью. Не используйте бензин, растворитель или мебельную ваксу, так как они могут повредить покрытие. (Относительно информации о чистке дисплея см. инструкцию по эксплуатации дисплея. При использовании химически обработанной ткани следуйте инструкции, поставляемой с тканью.)

3) Не прикрепляйте на изделие клейкую ленту или наклейки. Такие действия могут привести к загрязнению поверхности кронштейна для крепления на стену. Не допускайте длительный контакт с резиной, изделиями из винила или с чем-то подобным. (Такие действия приведут к повреждению.)

4) Соблюдайте осторожность во время установки, так как удары могут привести к 'растрескиванию панелей' корпуса плазменного телевизора.

ПРЕДУПРЕЖДЕНИЕ

Этот кронштейн предназначен только для моделей плазменных телевизоров Panasonic (См. стр. 80-81). Использование с другими аппаратами может привести к неустойчивости, что возможно приведет к травме.

ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА. КОМПАНИЯ PANASONIC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРЬ И/ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ, ВКЛЮЧАЯ СМЕРТЬ, ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ОБРАЩЕНИЯ.

Кронштейн для крепления на стену TY-WK5P1RW

(Модель с регулируемым углом)

Детали, используемые для сборки кронштейна для крепления на стену

① Верхнее крепление основания (1)

Нижнее крепление основания (1)

② Левое крепление основания кронштейна

③ Правое крепление основания кронштейна (1)

④ Винты M5x10 для сборки крепежного приспособления (4)

Детали, используемые для установки

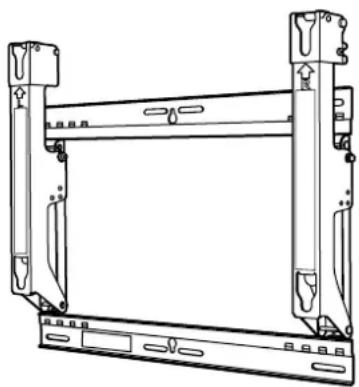

Вид полностью собранного крепежного приспособления

A Винты с шестигранной потайной головкой M8×32

(4)

В Выпуклые зубчатые шайбы (4)
(4)

С Изоляционные прокладки
(4)

D Прокладки (4)

E M5x50 Винт для крепления устройства (2)
F Торцовый ключ (входит в комплект поставки) (1)

Меры предосторожности при монтаже кронштейна для крепления на стену

♦Кронштейн для крепления на стену предназначен для установки плазменного телевизора на вертикальную стену с целью просмотра. Не устанавливайте на любую другую поверхность, отличную от вертикальной стены.
♦ Чтобы обеспечить правильное функционирование плазменного телевизора и избежать проблем, не устанавливайте его в следующих местах.

• Около разбрызгивателей системы пожаротушения и/или детекторов возгорания/задымления
  • Где есть опасность воздействия вибрации или ударов
• Около проводов высокого напряжения или динамических источников питания
• Около источников магнитных полей, тепла, водяного пара или копоти
• Местах, подверженных воздействию потока воздуха из нагревательных приборов
  • Где могут формироваться капли конденсата от воздушных кондиционеров или других устройств

♦Выполняйте установку, используя технологии, подходящие для структуры и материалов места установки.
Используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала стены (дерево, стальной каркас, бетон и т.д.), в котором будет закреплен кронштейн.
◆ Используйте для штепсельной вилки шнура питания телевизора легкодоступную сетевую розетку.
♦ Обеспечьте хорошую вентиляцию, чтобы внутренняя температура оборудования не превышала 40 °C. В противном случае это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать неисправность.
♦ Расстелите мягкое одеяло или ткань на полу так, чтобы плазменного телевизора и пол не испачкались и не поцарапались во время работ по сборке и установке.
♦ Во время привинчивания деталей следите за тем, чтобы винты не были затянуты недостаточно и не были затянуты чрезмерно.
♦ Примите достаточные меры, чтобы обеспечить безопасность вокруг Вас при выполнении работ по сборке и установке или во время перемещения в процессе выполнения работы.
Не устанавливайте этот плазменный телевизор непосредственно под потолочными светильниками (например, под источниками местного освещения, прожекторного освещения или галогенными лампами), которые обычно выделяют много тепла. Такие действия могут привести к деформации или повреждению пластмассовых деталей корпуса.

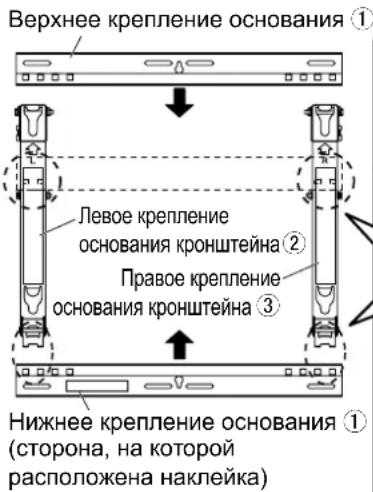

1. Сборка кронштейна для крепления на стену

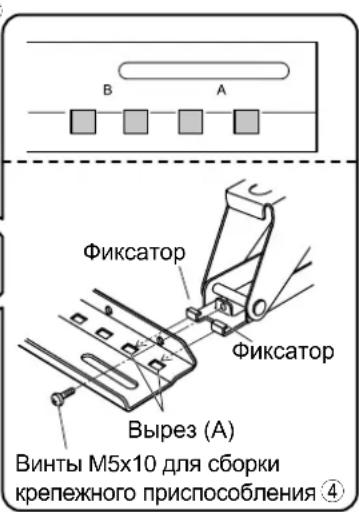

Положите верхнее и нижнее крепления основанияг ① и левое и правое крепления основания кронштейна ② и ③, как показано на рисунке.

Совместите выступы (фиксаторы) на левом и правом креплениях основания кронштейна с вырезами (2 слева и 2 справа) на верхнем и нижнем креплениях основания и закрепите детали, используя четыре винта ④ для сборки крепежного приспособления.

(Крутящий момент: от 1,2 до 1,5 Н•м)

Примечание

- При выполнении работ с собранным кронштейном для крепления на стену, пожалуйста, держите левое и правое крепления основания кронштейна. Удерживание верхнего и нижнего крепления основания может привести к деформации блока.

Верхнее крепление основания ① Левое крепление основания кронштейна ② Правое крепление основания кронштейна ③ Нижнее крепление основания ① (сторона, на которой расположена наклейка)

B A Фиксатор Фиксатор Вырез (A) Винты M5x10 для сборки крепежного приспособления ④

2. Проверка прочности позиции установки

① Кронштейн для крепления на стену весит приблизительно 3,2 кг. Обратитесь к инструкции по эксплуатации плазменного телевизора и уточните вес плазменного телевизора, который будет устанавливаться на кронштейн для крепления на стену.

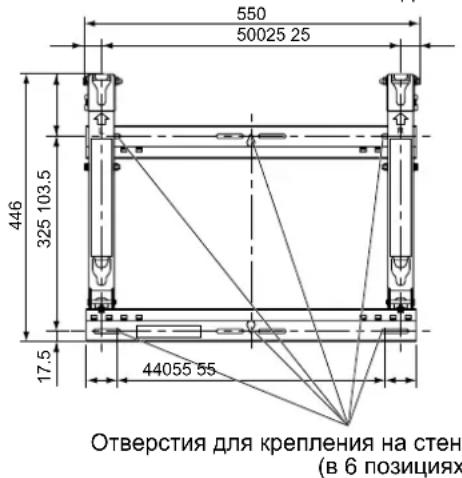

② Обратитесь к приведенному справа габаритному чертежу кронштейна для крепления на стену и проверьте прочность стены в шести указанных местах установки. Если прочность стены в каком-либо из этих мест недостаточна, обеспечьте достаточное усиление.

Примечания

• Имеются пять предварительно просверленных отверстий для крепления сверху и еще пять снизу кронштейна для крепления на стену.
  Используйте предусмотренные запасные отверстия, если стена изготовлена из дерева или другого материала, и невозможно обеспечить достаточный уровень прочности при закреплении крепежного приспособления в шести указанных справа местах.
  Однако имейте в виду, что в зависимости от материала, из которого изготовлена поверхность крепления, при использовании винтов в слишком близко расположенных местах возможно возникновение трещин на поверхности.

- Закрепляйте или располагайте на крепежном приспособлении только плазменный телевизор: Не устанавливайте и не размещайте никакие другие изделия.

- Относительно подробностей о размерах, применяемых при креплении плазменного телевизора, обращайтесь к габаритному чертежу (на стр. 80-81).

Единицы: мм

550 50025 25 446 325 103.5 17.5 44055 55 Отверстия для крепления на стен (в 6 позициях)

Обязательно используйте винты для закрепления крепежного приспособления.

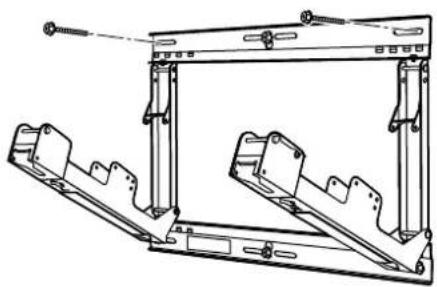

3. Установка на стену кронштейна для крепления на стену

Примечания

• Если необходимо заделать в стену винты или гайки до установки кронштейна для крепления на стену, например, если стена сделана из бетона, укажите места отверстий, поместив на место крепления на стене реальное крепежное приспособление для крепления на стену, или вычислив места для отверстий по габаритному чертежу, а затем заделайте винты и гайки с номинальным диаметром 6 см или эквивалентные им. При вмуровывании винтов проверьте, чтобы они выступали от поверхности стены на 10-15 мм.
• Для установки на стену кронштейна для крепления на стену используйте винты с номинальным диаметром 6 мм или эквивалентные им, приобретя их в магазине скобяных изделий, и подходящие для материала стены в области установки.
• Прикрепите винты как минимум в шести местах.

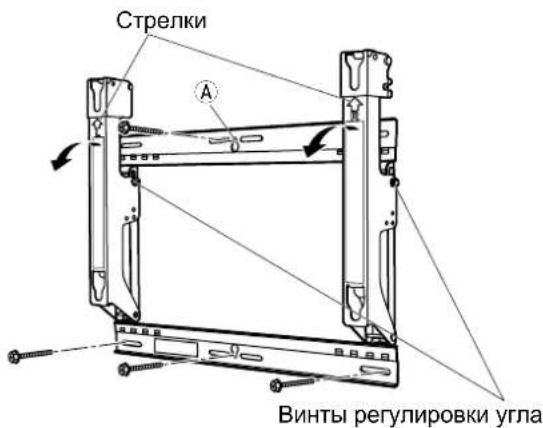

① Установите кронштейн для крепления на стену так, чтобы нанесенные на нем стрелки указывали вверх.
② Прежде всего, закрепите винт в центральном верхнем отверстии Ⓐ.
③ Используйте уровень, чтобы убедиться в том, что кронштейн не наклонен с одной стороны, и зафиксируйте кронштейн на месте винтами в трех отверстиях для винтов, расположенных снизу.
④ Удалите винты регулировки угла с левого и правого креплений основания кронштейна ② и ③ и откройте левое и правое крепления основания кронштейна ② и ③.
⑤ Зафиксируйте кронштейн на месте винтами в оставшихся двух отверстиях для винтов, расположенных сверху.
⑥ Используйте винты регулировки угла, которые были удалены, для выполнения регулировки угла в пункте 4.

Стрелки A Винты регулировки угла

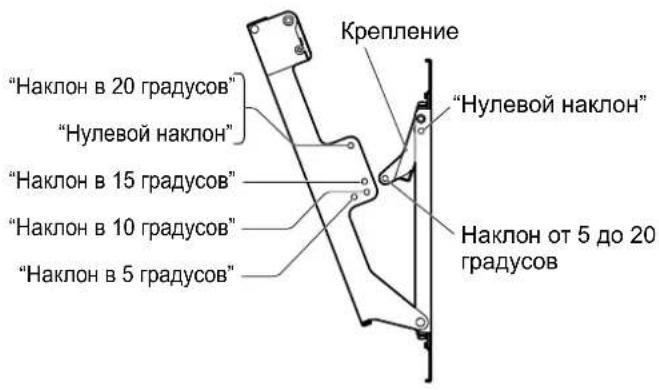

4. Регулировка угла кронштейна для крепления на стену

① Угол этого крепежного устройства для крепления на стену может быть установлен с шагом в 5 градусов в одно из пяти положений, от положения "Нулевого наклона" до "Наклона в 20 градусов". При отправке с завода-изготовителя угол кронштейна для крепления на стену установлен на "Нулевой наклон". Для изменения угла используйте винты регулировки угла, чтобы изменить положение крепления. (Крутящий момент: от 1,2 до 1,5 Н•м)

"Наклон в 20 градусов" "Нулевой наклон" "Hаклон в 15 градусов" "Hаклон в 10 градусов" "Hаклон в 5 градусов" Крепление "Hулевой наклон" Наклон от 5 до 20 градусов

При установке угла на "Нулевой наклон"

Винты регулировки угла Поверхность стены

При установке угла на "Наклон в 15 градусов"

Поверхность стены

Примечание

- При использовании некоторых типов кабелей HDMI или кабелей ПК, кабель может касаться стены и вызывать повреждение разъема HDMI или входного разъема ПК на телевизоре. В этом случае подрегулируйте угол кронштейна для настенного крепления так, чтобы на кабель не прилагалось давление.

5. Прикрепление изоляционных прокладок к плазменному телевизору

① Положите плазменный телевизор экраном вниз на чистое одеяло или подобную мягкую ткань, свободную от загрязнений и сора, и следуйте описанной ниже процедуре. Примите меры, чтобы не допустить царапин или повреждений в случае наличия у плазменного телевизора выступающих частей.

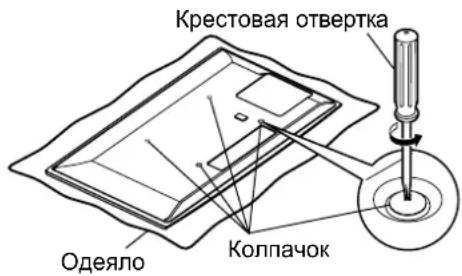

② Используйте крестовую отвертку, чтобы удалить колпачки (4) с плазменного телевизора.

Примечание

• Сохраните снятые колпачки в надежном месте.
  (Они понадобятся при использовании отдельной установочной стойки.)

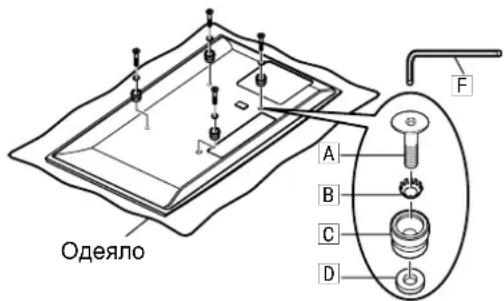

  ③ В соответствии с рисунком справа установите дополнительные винты с шестигранной потайной головкой M8×32 A, выпуклые зубчатые шайбы B, изоляционные прокладки C и прокладкие D (x4 для каждой детали), используя прилагаемый торцовый ключ F, в места, в которых ранее были установлены коппачки. (Крутящий момент: от 3 до 4 Н•м)

* Внешний вид плазменного телевизора зависит от модели. На рисунке ниже приведена в качестве примера обобщенная модель телевизора.

Крестовая отвертка Одеяло Колпачок

Одеяло A B C D F

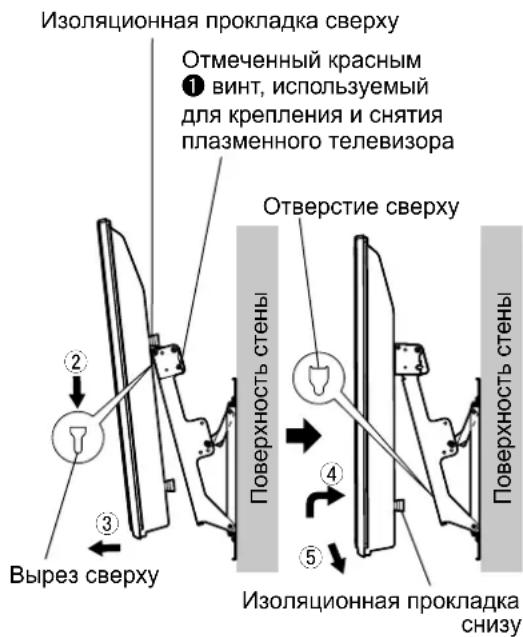

6. Прикрепление плазменного телевизора к кронштейну для монтажа на стену и подсоединение других компонентов

① Удалите левый и правый винты, отмеченные красным ① (один слева и один справа), использовавшиеся для крепления, и снимите плазменный телевизор.
② Вставьте изоляционные прокладки на верхней части плазменного телевизора в вырезы на верхней части кронштейна для крепления на стену и сдвиньте плазменный телевизор вниз.
③ Потяните корпус плазменного телевизора на себя, как показано на рисунке справа, и подсоедините его к другим компонентам.
④ После завершения подсоединений слегка поднимите плазменный телевизор и вставьте изоляционные прокладки снизу в отверстия в нижней части кронштейна для крепления на стену.
⑤ Теперь опустите плазменный телевизор.

ПРЕДОСТЕРЕЖЕНИЕ

- Если плазменный телевизор поднять слишком сильно, его верхняя часть станет выступать из кронштейна для крепления на стену.

Изоляционная прокладка сверху Отмеченный красным ① винт, используемый для крепления и снятия плазменного телевизора Отверстие сверху Поверхность стены ② ③ ④ ⑤ Вырез сверху Изоляционная прокладка снизу Поверхность стены

7. Закрепление плазменного телевизора

① Вставьте дополнительные винты E (2) для крепления устройства в монтажные отверстия для винтов для крепления устройства на боковых сторонах (левой и правой) кронштейна для крепления на стену.
② Надежно закрепите левый и правый винты, отмеченные красным ① (один слева и один справа), использовавшиеся для крепления и снятия плазменного телевизора, в отмеченные красным отверстия для крепежных винтов на боковой стороне кронштейна для крепления на стену, используемые для крепления и снятия плазменного телевизора.

(Крутящий момент: от 1,2 до 1,5 Н•м)

Примечание

- Чтобы плазменный телевизор не отсоединился от кронштейна для крепления на стену, необходимо надежно, до упора, завинтить винты для крепления устройства [E] слева и справа.

Отмеченный красным ① винт, используемый для крепления и снятия плазменного телевизора

Винт для крепления устройства E

Отверстие для установки винта для крепления устройства

Монтажное отверстие для отмеченного красным винта, используемого для крепления и снятия плазменного телевизора Крепежное приспособление для монтажа на стене

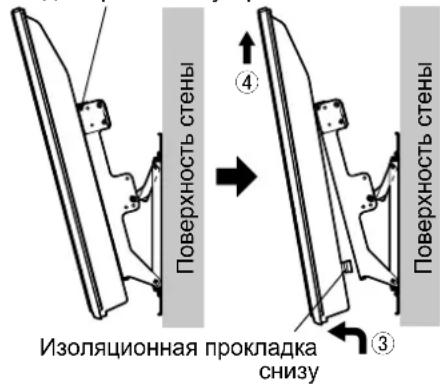

Как снять плазменный телевизор с кронштейна для крепления на стену

① Удалите винты для крепления устройства E (один слева и один справа), которые прикреплены по бокам кронштейна для крепления на стену.
② Отсоедините провода, соединяющие плазменный телевизор с другими устройствами.
③ Поднимая нижнюю часть плазменного телевизора, потяните плазменный телевизор на себя.
④ После того как снизу будут сняты изоляционные прокладки, поднимите плазменный телевизор прямо вверх.

Винт для крепления устройства E

Поверхность стены Изоляционная прокладка снизу Поверхность стены
