GEBRUIKSAANWIJZING TYWK5P1RW PANASONIC

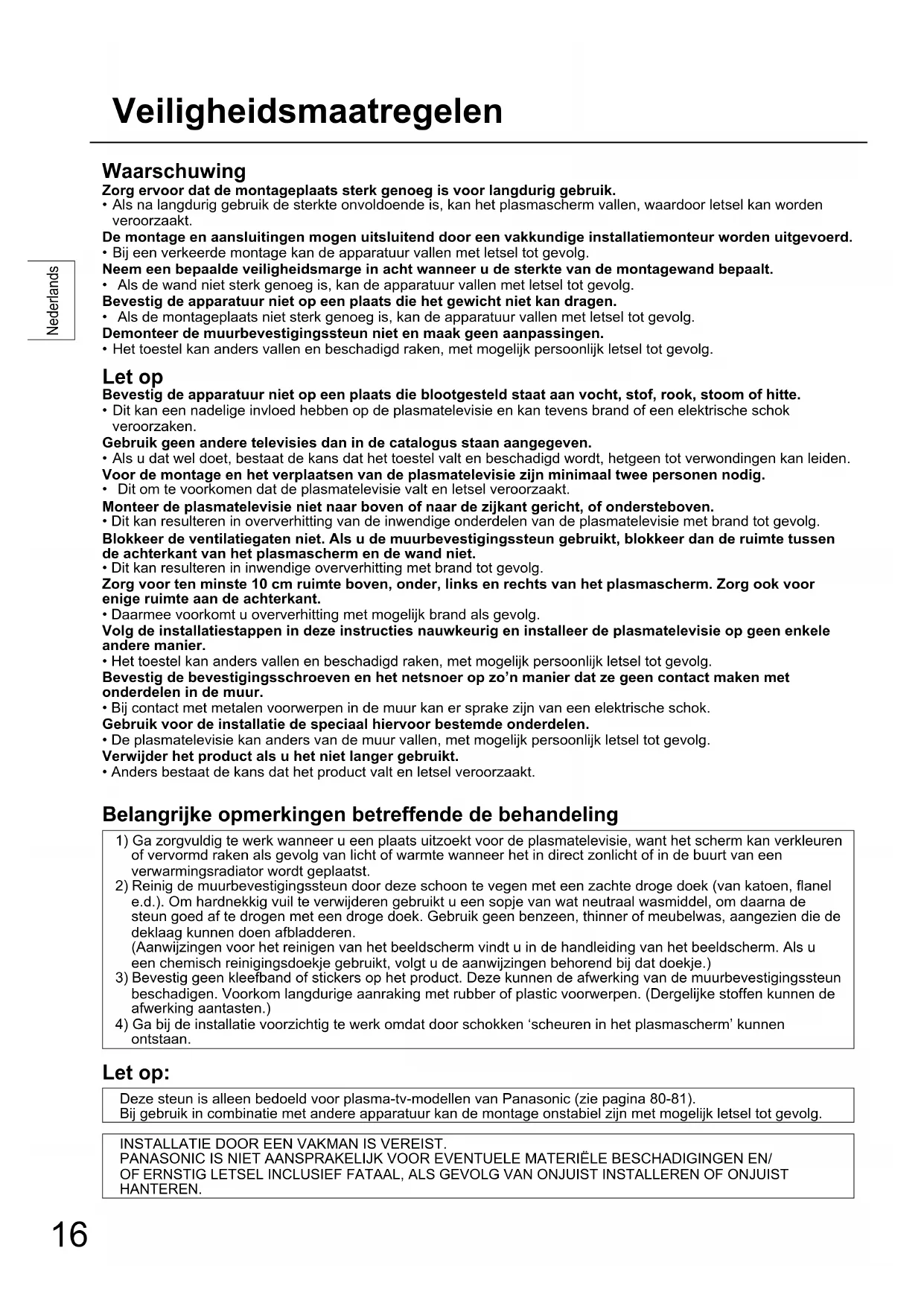

Oberfläche der Wand Oberfläche der Wand16 Nederlands Waarschuwing Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.

• Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm vallen, waardoor letsel kan worden veroorzaakt. De montage en aansluitingen mogen uitsluitend door een vakkundige installatiemonteur worden uitgevoerd.

• Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg. Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

• Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg. Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

• Als de montageplaats niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg. Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Let op Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

• Dit kan een nadelige invloed hebben op de plasmatelevisie en kan tevens brand of een elektrische schok veroorzaken. Gebruik geen andere televisies dan in de catalogus staan aangegeven.

• Als u dat wel doet, bestaat de kans dat het toestel valt en beschadigd wordt, hetgeen tot verwondingen kan leiden. Voor de montage en het verplaatsen van de plasmatelevisie zijn minimaal twee personen nodig.

• Dit om te voorkomen dat de plasmatelevisie valt en letsel veroorzaakt. Monteer de plasmatelevisie niet naar boven of naar de zijkant gericht, of ondersteboven.

• Dit kan resulteren in oververhitting van de inwendige onderdelen van de plasmatelevisie met brand tot gevolg. Blokkeer de ventilatiegaten niet. Als u de muurbevestigingssteun gebruikt, blokkeer dan de ruimte tussen de achterkant van het plasmascherm en de wand niet.

• Dit kan resulteren in inwendige oververhitting met brand tot gevolg. Zorg voor ten minste 10 cm ruimte boven, onder, links en rechts van het plasmascherm. Zorg ook voor enige ruimte aan de achterkant.

• Daarmee voorkomt u oververhitting met mogelijk brand als gevolg. Volg de installatiestappen in deze instructies nauwkeurig en installeer de plasmatelevisie op geen enkele andere manier.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Bevestig de bevestigingsschroeven en het netsnoer op zo’n manier dat ze geen contact maken met onderdelen in de muur.

• Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok. Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

• De plasmatelevisie kan anders van de muur vallen, met mogelijk persoonlijk letsel tot gevolg. Verwijder het product als u het niet langer gebruikt.

• Anders bestaat de kans dat het product valt en letsel veroorzaakt. Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor de plasmatelevisie, want het scherm kan verkleuren

of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst.

2) Reinig de muurbevestigingssteun door deze schoon te vegen met een zachte droge doek (van katoen, flanel

e.d.). Om hardnekkig vuil te verwijderen gebruikt u een sopje van wat neutraal wasmiddel, om daarna de steun goed af te drogen met een droge doek. Gebruik geen benzeen, thinner of meubelwas, aangezien die de deklaag kunnen doen afbladderen. (Aanwijzingen voor het reinigen van het beeldscherm vindt u in de handleiding van het beeldscherm. Als u een chemisch reinigingsdoekje gebruikt, volgt u de aanwijzingen behorend bij dat doekje.)

3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de muurbevestigingssteun

beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.)

4) Ga bij de installatie voorzichtig te werk omdat door schokken ‘scheuren in het plasmascherm’ kunnen

ontstaan. Let op: Deze steun is alleen bedoeld voor plasma-tv-modellen van Panasonic (zie pagina 80-81). Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel zijn met mogelijk letsel tot gevolg. INSTALLATIE DOOR EEN VAKMAN IS VEREIST. PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/

ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN. Veiligheidsmaatregelen17 Nederlands Onderdelen [ De afbeeldingen in deze handleiding dienen slechts tot voorbeeld.] Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun ♦ De muurbevestigingssteun wordt gebruikt om de plasmatelevisie aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen. ♦ Om een correcte werking te verkrijgen en storingen te voorkomen, mag u de plasmatelevisie niet op een van de volgende plaatsen ophangen. • In de buurt van sprinklerinstallaties of rookmelders • Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken • In de buurt van hoogspanningskabels of dynamische stroombronnen • In de buurt van bronnen die magnetische stralen, hitte, waterdamp of roet afgeven • Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven • Op plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen ♦ Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen. ♦ Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert.♦ Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van de plasmatelevisie. ♦ Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur niet hoger wordt dan 40 °C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg. ♦ Leg een zachte deken of doek op de vloer zodat de plasmatelevisie en vloer niet worden beschadigd tijdens het monteren en opstellen.♦ Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid. ♦ Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de montage- en installatiewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden. ♦ Installeer de plasmatelevisie niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel warmte afgeven. De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken. TY-WK5P1RW Muurbevestigingssteun (met verstelbare montagehoek) Onderdelen voor montage van de muurbevestigingssteun Bovenprofiel (1) Linkersteunprofiel (1) Rechtersteunprofiel (1) M5x10-steunmontageschroeven (4) Onderprofiel (1)Label Onderdelen voor de bevestiging Gemonteerde steun M8×32-inbusbouten met plat verzonken kop (4) Ringetjes (4) Getande veerklemmen (4) M5x50 Bevestigingsschroef voor het scherm (2) Isolatiebussen (4) Inbussleutel (bijgeleverd gereedschap) (1)18 Nederlands Montageprocedure [ Gebruik alleen de aangegeven installatiemethoden.]

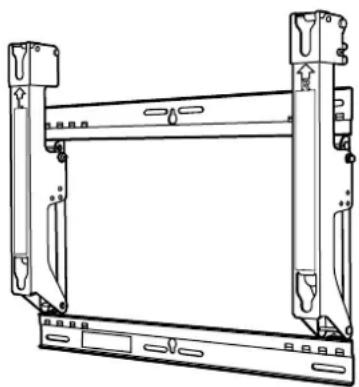

1. De muurbevestigingssteun

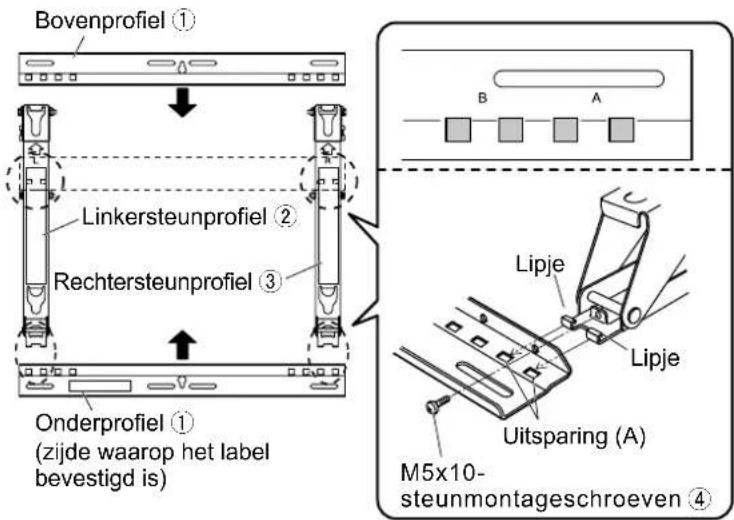

monteren Leg het boven- en onderprofiel en het linker- en rechtersteunprofiel en neer zoals in de afbeelding. Steek de uitsteeksels (lipjes) van het linker- en rechtersteunprofiel in de uitsparingen (2 links en 2 rechts) in het boven- en onderprofiel en zet de onderdelen vast met de vier steunmontageschroeven . (Schroefkracht: 1,2 – 1,5 N•m) Opmerking

• Houd het linker- en rechtersteunprofiel vast als u met de gemonteerde muurbevestigingssteun werkt. Als u het boven- en onderprofiel vasthoudt, kan deze eenheid vervormd raken. Rechtersteunprofiel Bovenprofiel Onderprofiel (zijde waarop het label bevestigd is) Lipje Lipje Uitsparing (A) Linkersteunprofiel M5x10- steunmontageschroeven

2. De sterkte van de bevestigingspunten

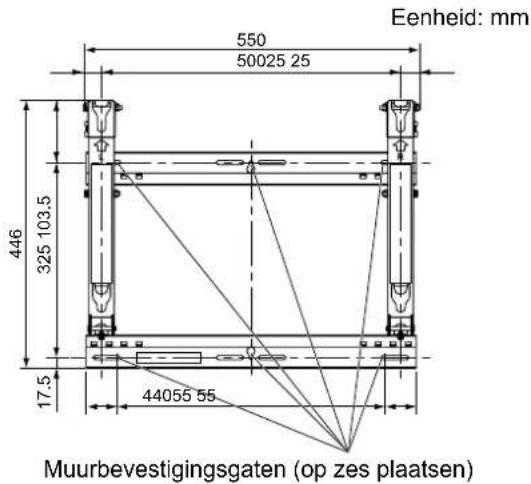

controleren De muurbevestigingssteun weegt ongeveer 3,2 kg. Kijk in de bedieningshandleiding bij het plasmascherm hoe zwaar het scherm is dat u wilt bevestigen aan de steun. Bekijk de schematische tekening van de muurbevestigingssteun (rechts) en controleer de sterkte van de muur op de zes aangegeven bevestigingspunten. Als de muur niet sterk genoeg is op een van deze punten, moet de muur worden versterkt. Eenheid: mm

Muurbevestigingsgaten (op zes plaatsen) Gebruik alle schroeven om de steun goed te bevestigen. Opmerkingen

• Aan de boven- en onderkant van de muurbevestigingssteun bevinden zich twee maal vijf voorgeboorde bevestigingsgaten. Gebruik de extra gaten als de muur is gemaakt van hout of ander materiaal dat wellicht onvoldoende sterk is voor bevestiging van de steun aan de zes punten die u rechts ziet. Houd er echter rekening mee dat bij sommige muren, afhankelijk van het materiaal van de muur, barsten kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht.

• Bevestig of plaats alleen een plasmascherm en geen ander product op de steun.

• Raadpleeg de schematische tekening op pagina 80-81 voor de precieze bevestigingspunten van het plasmascherm.19 Nederlands

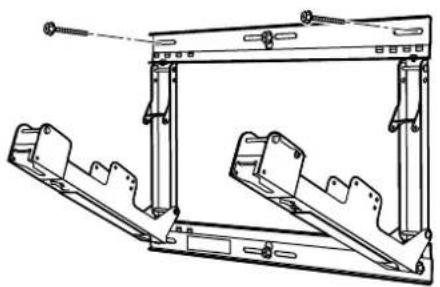

3. De muurbevestigingssteun bevestigen

aan de muur Opmerkingen

• Soms is het noodzakelijk schroeven of moeren in de muur aan te brengen voordat u de muurbevestigingssteun kunt bevestigen, bijvoorbeeld omdat de muur van beton is. Bepaal dan waar deze moeten komen door de steun tegen de muur te houden of bereken de plaats op basis van de schematische tekening. Zet vervolgens de schroeven of moeren met een nominale diameter van 6 mm (of gelijkwaardig) in de muur vast. Als u de schroeven in de wand draait, zorg er dan voor dat ze 10 tot 15 mm uit de wand uitsteken.

• Gebruik voor bevestiging van de steun aan de muur bouten met een nominale diameter van 6 mm (of gelijkwaardig), verkrijgbaar bij een ijzerwinkel. Gebruik alleen bouten die geschikt zijn voor het materiaal waarvan de muur is gemaakt.

• Zet de bouten op minimaal zes punten vast. Pijlen

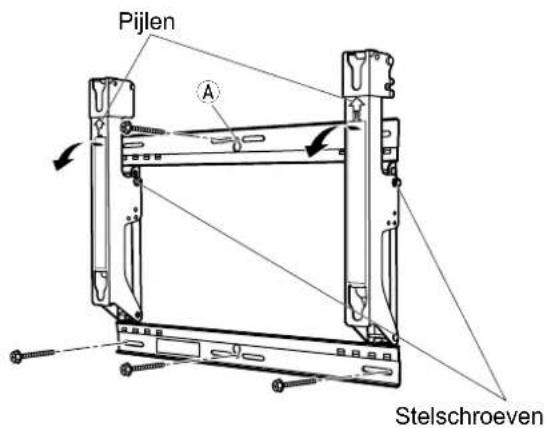

Stelschroeven Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun omhoog wijzen. Draai eerst de schroef in het gat midden bovenin vast . Gebruik een waterpas om te zorgen dat de steun precies horizontaal loopt en schroef dan de steun op zijn plaats vast via de drie schroefgaten aan de onderkant. Verwijder de stelschroeven uit de linker en rechter steunprofielen en en klap dan de linker en rechter steunprofielen en omlaag. Schroef de steun op zijn plaats vast met schroeven in de resterende twee schroefgaten aan de bovenkant. Gebruik nu de stelschroeven die u had verwijderd, om de juiste hoekinstelling van stap 4 te verrichten.

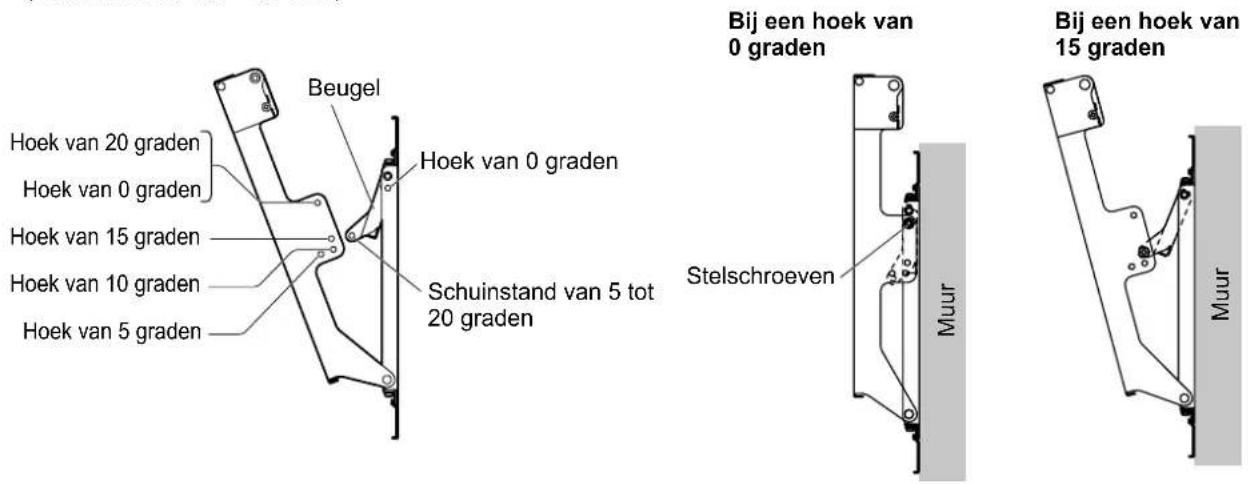

4. De hoek van de muurbevestigingssteun instellen

U kunt de steun instellen op een hoek van 0, 5, 10, 15 of 20 graden. De muurbevestigingssteun wordt vanaf de fabriek geleverd in de “Hoek van 0 graden” stand. Om een andere hoek te kiezen, gebruikt u de stelschroeven om de stand van de beugel aan te passen. (Schroefkracht: 1,2 – 1,5 N•m) Hoek van 20 graden Hoek van 0 graden Hoek van 15 graden Hoek van 10 graden Hoek van 5 graden Beugel Hoek van 0 graden Schuinstand van 5 tot 20 graden Bij een hoek van 0 graden Bij een hoek van 15 graden Stelschroeven Muur Muur Opmerking

• Bij sommige typen HDMI-kabels of PC-kabels, kan de kabel de wand raken en schade toebrengen aan de HDMI- aansluiting of de PC-ingangsaansluiting op het televisietoestel. In dat geval dient u de hoek van de muurbevestigingssteun zo bij te stellen dat er geen gewicht aan de kabel komt te hangen.20 Nederlands

5. De isolatiebussen bevestigen op het

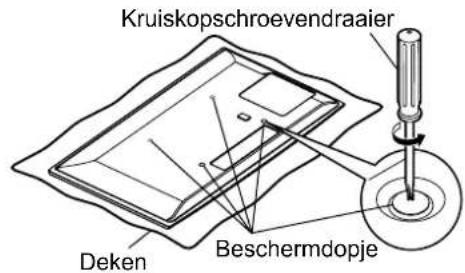

plasmascherm Leg het plasmascherm met het scherm naar beneden op een schone deken of zachte ondergrond zonder scherpe voorwerpen en volg de onderstaande aanwijzingen. Wees voorzichtig, om krassen of andere schade door eventuele uitstekende delen van het plasmascherm te voorkomen. Verwijder met een kruiskopschroevendraaier de beschermdopjes (4) van het plasmascherm.

• De verschillende modellen plasmaschermen verschillen qua uiterlijk. De afbeelding hieronder is van een toepasselijk model. Kruiskopschroevendraaier Beschermdopje Deken

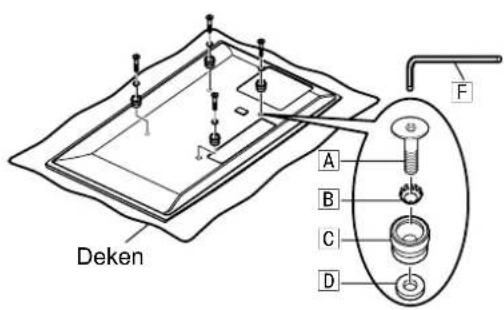

• Bewaar de verwijderde beschermdopjes op een veilige plaats. (U hebt ze weer nodig als u een aparte montagestandaard gebruikt.) Bevestig met de bijgeleverde inbussleutel de bijgeleverde M8×32-inbusbouten met plat verzonken kop , getande veerklemmen , isolatiebussen en ringetjes (ieder 4 x) op de punten waar voorheen de beschermdopjes zaten. (Schroefkracht: 3 - 4 N•m)

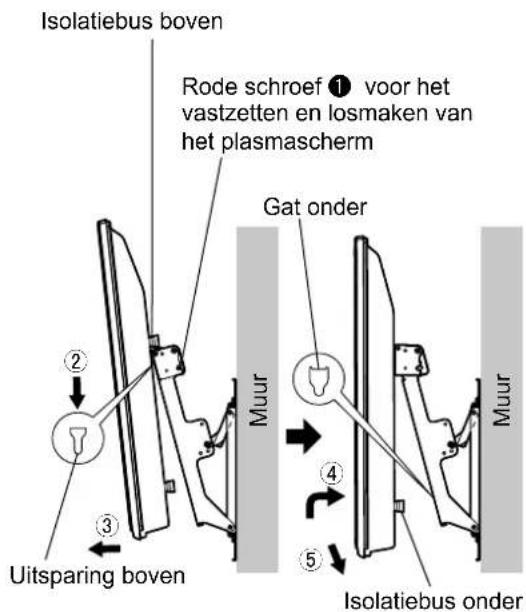

6. Het plasmascherm aan de

muurbevestigingssteun bevestigen en aansluiten op de andere componenten Verwijder de rode schroeven (één links en één rechts) waarmee het plasmascherm wordt vastgezet en losgemaakt. Steek de bovenste isolatiebussen van het plasmascherm in de uitsparingen aan de bovenkant van de muurbevestigingssteun en laat het plasmascherm iets zakken. Trek het plasmascherm naar u toe (zie de afbeelding rechts) en sluit het aan op de andere componenten. Til het plasmascherm enigszins op als de aansluitingen zijn voltooid en steek de onderste isolatiebussen in de gaten onder in de muurbevestigingssteun. Laat het plasmascherm vervolgens weer iets zakken. Uitsparing boven Isolatiebus boven Rode schroef voor het vastzetten en losmaken van het plasmascherm Gat onder Isolatiebus onder

• Als u het plasmascherm te ver optilt, raakt de bovenkant los van de muurbevestigingssteun. Montageprocedure21 Nederlands

7. Het plasmascherm vastzetten

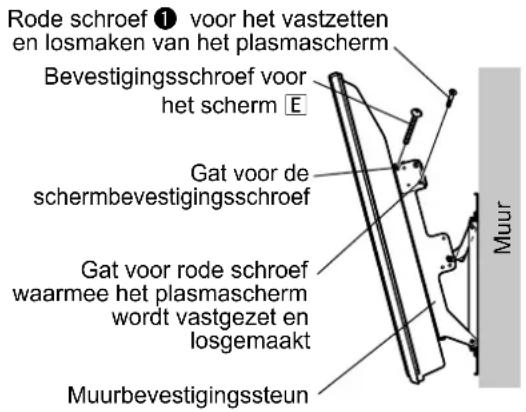

Steek de bijgeleverde schermbevestigingsschroeven (2) in de schroefgaten aan de zijkant (links en rechts) van de muurbevestigingssteun om het scherm vast te zetten. Draai de rode linker- en rechterschroef (één links en één rechts) waarmee het plasmascherm wordt vastgezet en losgemaakt, goed vast in de bijbehorende rode schroefgaten aan de zijkant van de muurbevestigingssteun. (Schroefkracht: 1,2 - 1,5 N•m) Gat voor de schermbevestigingsschroef Bevestigingsschroef voor het scherm Gat voor rode schroef waarmee het plasmascherm wordt vastgezet en losgemaakt Muurbevestigingssteun Rode schroef voor het vastzetten en losmaken van het plasmascherm Muur Opmerking

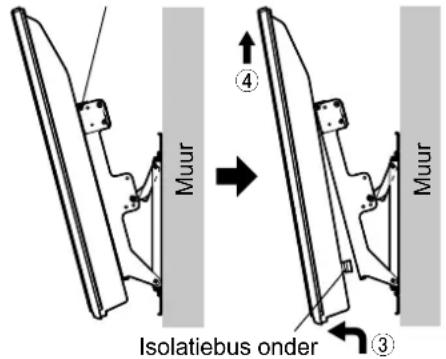

• Om te voorkomen dat de plasma-tv losraakt van de muurbevestigingssteun, moet u de schermbevestigingsschroeven aan de linker- en rechterkant stevig vastdraaien, totdat de schroeven blokkeren. Het plasmascherm verwijderen van de muurbevestigingssteun Verwijder de schermbevestigingsschroeven (één links en één rechts) die zijn vastgezet aan de zijkanten van de muurbevestigingssteun. Maak de snoeren los waarmee de plasma-TV is aangesloten op de andere apparatuur. Til het onderste deel van het plasmascherm op en trek het scherm naar u toe. Til het plasmascherm recht omhoog zodra de onderste isolatiebussen vrij zijn. Isolatiebus onder Bevestigingsschroef voor het scherm
