Produkttype	Vægmonteringsbeslag til plasma-tv
Mærke	Panasonic
Model	TY-WK5P1RW
Type	Justérbar vinkel
Vægt	3,2 kg
Bredde	550 mm
Højde	446 mm
Dybde	103,5 mm
Hældningsvinkel	0 til 20 grader (i trin på 5 grader)
Kompatibilitet	Panasonic plasma-tv (se vejledning s. 80-81)
Vægmontering	Skruer med nominel diameter 6 mm (medfølger ikke)
Antal monteringspunkter	6
Tilspændingsmoment (montering af beslag)	1,2 til 1,5 N·m
Tilspændingsmoment (fastgørelse af tv)	3 til 4 N·m
Maksimal driftstemperatur	40 °C
Vedligeholdelse	Tør blød klud, fortyndet neutralt rengøringsmiddel om nødvendigt
Sikkerhed	Installation af kvalificeret fagmand anbefales
Medfølgende tilbehør	Skruer, skiver, sekskantnøgle
Brugervejledning	Medfølger

Ofte stillede spørgsmål - TYWK5P1RW PANASONIC

Hvordan installeres vægbeslaget TYWK5P1RW?

Følg trinnene i vejledningen: Monter grundbeslagene, kontroller væggens styrke, fastgør beslaget til væggen med egnede skruer (ø 6 mm), og installer derefter tv'et ved at sætte isolerende skiver i slidserne. Spænd enhedens spændeskruer efter tilslutning af kabler.

Hvilke tv'er er kompatible med dette beslag?

Dette beslag er udelukkende designet til Panasonic plasma-tv. Se siderne 80-81 i vejledningen for listen over kompatible modeller.

Hvad er den maksimale understøttede vægt?

Beslaget vejer 3,2 kg. Den samlede understøttede vægt (beslag + tv) skal kontrolleres i tv'ets brugsanvisning. Det anbefales ikke at overskride producentens angivne kapacitet.

Kan hældningsvinklen justeres?

Ja, vinklen kan justeres fra 0 til 20 grader i trin på 5 grader ved hjælp af vinkeljusteringsskruerne på venstre og højre beslag.

Hvilke skruer skal bruges til vægmontering?

Brug kommercielle skruer med en nominel diameter på 6 mm, der passer til vægtypen (træ, stålkonstruktion, beton osv.). Skruerne skal stikke 10 til 15 mm ud fra vægoverfladen.

Skal jeg tilkalde en professionel til installationen?

Ja, installation af en professionel er nødvendig af sikkerhedsmæssige årsager. Forkert montering kan medføre, at tv'et falder ned og forårsage alvorlig personskade.

Hvordan rengøres vægbeslaget?

Tør af med en blød, tør klud (bomuld eller flonel). Ved genstridigt snavs brug et fortyndet neutralt rengøringsmiddel i vand, og tør derefter med en tør klud. Brug ikke benzen, fortynder eller voks.

Er beslaget egnet til loftmontering?

Nej, dette beslag er kun designet til montering på en lodret væg. Installer det ikke i loftet, da det kan føre til personskade.

Hvordan fjernes tv'et fra beslaget?

Fjern enhedens spændeskruer (venstre og højre), afbryd kablerne, løft derefter forsigtigt den nederste del af tv'et, mens du trækker mod dig. Når de nederste skiver er frigjort, løftes tv'et lige op.

Hvad gør jeg, hvis væggen ikke er stærk nok?

Hvis væggens styrke er utilstrækkelig, påfør en passende forstærkning. Se måltegningen for de seks monteringspunkter. Du kan også bruge de ekstra forborede huller øverst og nederst, men undgå at bore for tæt på for ikke at revne overfladen.

BRUGSANVISNING TYWK5P1RW PANASONIC

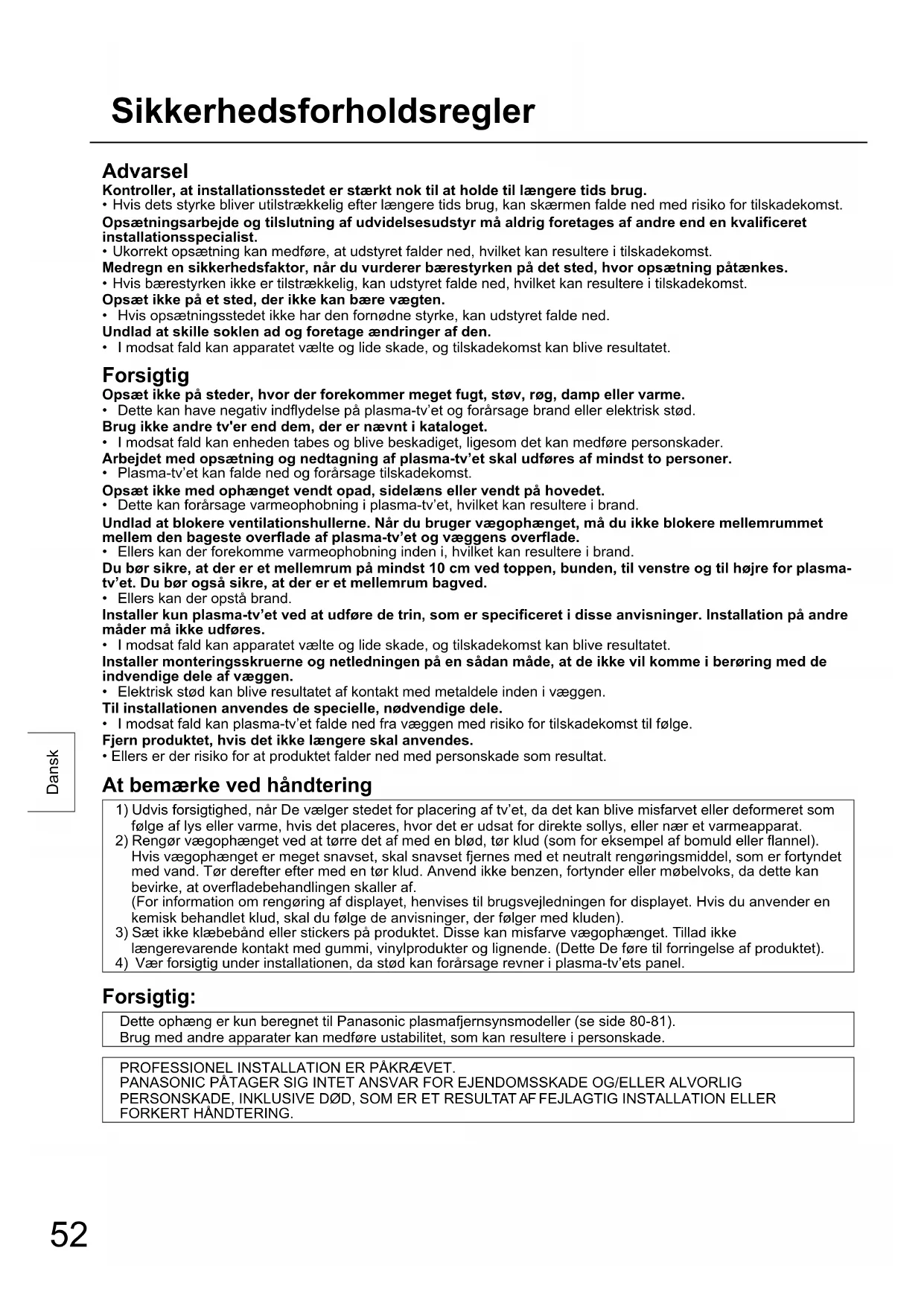

Kontroller, at installationsstedet er stærkt nok til at holde til længere tids brug.

- Hvis dets styrke bliver utilstrækkelig efter længere tids brug, kan skærmen falde ned med risiko for tilskadekomst.

Opsætningsarbejde og tilslutning af udvidelsesudstyr må aldrig foretages af andre end en kvalificeret installationsspecialist.

- Ukorrekt opsætning kan medføre, at udstyret falder ned, hvilket kan resultere i tilskadekomst.

Medregn en sikkerhedsfaktor, når du vurderer bærestyrken på det sted, hvor opsætning påtænkes.

- Hvis bærestyrken ikke er tilstrækkelig, kan udstyret falde ned, hvilket kan resultere i tilskadekomst.

Opsæt ikke på et sted, der ikke kan bære vægten.

- Hvis opsætningsstedet ikke har den fornødne styrke, kan udstyret falde ned.

Undlad at skille soklen ad og foretage ændringer af den.

- I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet.

Forsigtig

Opsæt ikke på steder, hvor der forekommer meget fugt, støv, røg, damp eller varme.

- Dette kan have negativ indflydelse på plasma-tv'et og forårsage brand eller elektrisk stød.

Brug ikke andre tv'er end dem, der er nævnt i kataloget.

- I modsat fald kan enheden tabes og blive beskadiget, ligesom det kan medføre personskader.

Arbejdet med opsætning og nedtagning af plasma-tv'et skal udføres af mindst to personer.

- Plasma-tv'et kan falde ned og forårsage tilskadekomst.

Opsæt ikke med ophænget vendt opad, sidelæns eller vendt på hovedet.

- Dette kan forårsage varmeophobning i plasma-tv'et, hvilket kan resultere i brand.

Undlad at blokere ventilationshullerne. Når du bruger vægophænget, må du ikke blokere mellemrummet mellem den bageste overflade af plasma-tv'et og væggens overflade.

- Ellers kan der forekomme varmeophobning inden i, hvilket kan resultere i brand.

Du bør sikre, at der er et mellemrum på mindst 10 cm ved toppen, bunden, til venstre og til højre for plasmatv'et. Du bør også sikre, at der er et mellemrum bagved.

- Ellers kan der opstå brand.

Installer kun plasma-tv'et ved at udføre de trin, som er specificeret i disse anvisninger. Installation på andre måder må ikke udføres.

- I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet.

Installer monteringsskruerne og netledningen på en sådan måde, at de ikke vil komme i berøring med de indvendige dele af væggen.

- Elektrisk stød kan blive resultatet af kontakt med metaldele inden i væggen.

Til installationen anvendes de specielle, nødvendige dele.

- I modsat fald kan plasma-tv'et falde ned fra væggen med risiko for tilskadekomst til følge.

Fjern produktet, hvis det ikke længere skal anvendes.

- Ellers er der risiko for, at produktet falder ned, hvilket kan medføre personskade.

Bemærkninger ved håndtering

1) Vær forsigtig, når du vælger placeringen af tv'et, da det kan blive misfarvet eller deformeret på grund af lys eller varme, hvis det placeres i direkte sollys eller tæt på en varmekilde. 2) Rengør vægbeslaget ved at tørre det af med en blød, tør klud (f.eks. bomuld eller flonel). Hvis vægbeslaget er meget snavset, skal snavset fjernes med et neutralt rengøringsmiddel fortyndet med vand. Tør derefter efter med en tør klud. Brug ikke benzen, fortynder eller møbelvoks, da dette kan få overfladebehandlingen til at skalle af. (For information om rengøring af skærmen henvises til brugervejledningen til skærmen. Hvis du bruger en kemisk behandlet klud, skal du følge de anvisninger, der følger med kluden). 3) Sæt ikke klæbebånd eller klistermærker på produktet. Disse kan misfarve vægbeslaget. Undgå langvarig kontakt med gummi, vinylprodukter og lignende. (Dette kan føre til forringelse af produktet). 4) Vær forsigtig under installationen, da stød kan forårsage revner i plasma-tv'ets panel.

Forsigtig:

Dette beslag er kun beregnet til Panasonic plasma-tv-modeller (se side 80-81).

Vægbeslag (justerbar vinkeltype)

Dele, der anvendes til at samle vægbeslaget

① Øverste basisbeslag (1)

② Venstre beslag til ophæng

③ Højre beslag til ophæng

④ M5x10-skruer til samling af enheden (4)

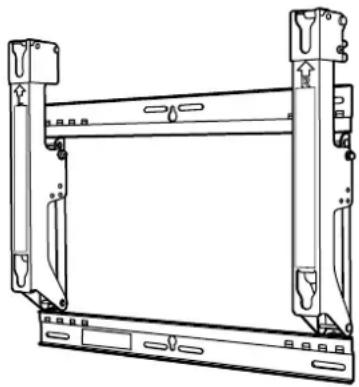

Billede af fuldt samlet enhed

A M8×32 unbraco-undersænkskruer (4)

B Krumme skiver med tænder E M5x50 skrue til fastgørelse af enheden Unbraconøgle (medfølgende værktøj) (1)

C Isolationsmellemstykker

Forsigtighedsregler for opsætning af vægophæng

Vægophænget er beregnet til at hænge plasma-tv'et på en lodret væg. Det må ikke monteres på andre overflader end en lodret væg. For at sikre, at plasma-tv'et fungerer korrekt, og for at undgå problemer, må det ikke installeres følgende steder:

• I nærheden af sprinklere eller brand- og røgdetektorer
• Steder, hvor der er risiko for vibrationer eller stød
• I nærheden af højspændingsledninger eller dynamiske strømforsyninger
• Tæt på højspændingsledninger eller dynamiske strømkilder
• Steder, der er udsat for luftstrøm fra varmeinstallationer
• Steder, hvor der kan dannes kondensdråber fra et klimaanlæg eller et andet apparat

Foretag opsætningen ved hjælp af teknikker, der passer til strukturen og materialerne på monteringsstedet.

Brug M6-skruer, der fås i handlen, og som er egnede til det materiale, væggens overflade består af (træ, stålramme, beton osv.), når ophænget skal monteres på væggen. Netledningsstikket skal sættes i en stikkontakt, der er let at komme til. Sørg for god ventilation, så udstyrets omgivelsestemperatur ikke overstiger 40 °C. Hvis dette ikke overholdes, kan det medføre varmeophobning i plasma-tv'et, hvilket kan føre til fejlfunktion. Læg et blødt tæppe eller et stykke stof på gulvet, så plasma-tv'et og gulvet ikke får mærker eller ridser under samling og installation. Når du skruer delene fast, skal du sørge for, at skruerne hverken er for løse eller for stramme. Vær opmærksom på sikkerheden omkring dig, når du udfører samlings- og installationsarbejde, eller når du bevæger dig rundt under arbejdet. Installer ikke plasma-tv'et under loftslamper (spotlys, halogenlamper osv.). Dette kan bevirke, at kabinettet bliver skævt eller på anden måde tager skade på grund af den stærke varme.

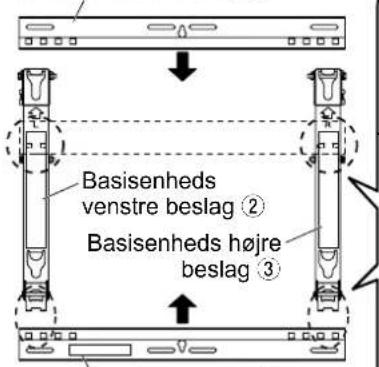

1. Samling af vægophænget

Anbring det øverste og nederste basisbeslag ① og de venstre og højre basisbeslag ② og ③ som vist på illustrationen.

① og de venstre og højre basisbeslag ② og ③ som vist på illustrationen.

Sæt fremspringene (tapperne) på basisenhedens venstre og højre beslag ind i udskæringerne (2 til venstre og 2 til højre) i de øverste og nederste beslag, og fastgør delene med de fire skruer ④ for at samle anordningen.

(Stramningsmoment: 1,2 til 1,5 N·m)

Bemærk:

- Hold venligst i venstre og højre basisbeslag til ophængning, når du arbejder med vægophænget. Hvis du holder i øverste og nederste basisbeslag, kan enheden blive deformeret.

Øverste basisbeslag ①

2. Bekræftelse af installationsstedets styrke

① Vægophænget vejer omkring 3,2 kg. Se brugsvejledningen for plasma-tv'et og kontroller vægten af det plasma-tv, som skal anbringes i vægophænget. ② Se tegningen af vægophænget, som vises til højre, og kontroller væggens styrke ved de seks viste installationspunkter. Sørg for tilstrækkelig forstærkning, hvis styrken ved et eller flere af disse punkter er utilstrækkelig.

Bemærk:

• Der er fem forudborede monteringshuller i undersiden af vægophænget. Anvend de ekstra huller, hvis træ eller andre materialer anvendes til væggen og en tilstrækkelig monteringsstyrke ikke kan opnås ved at fastgøre anordningen ved de seks positioner, som vises til højre. Vær dog opmærksom på, at afhængigt af hvilke materialer monteringsoverfladen er lavet af, kan der opstå revner i overfladen, hvis skruerne anvendes i positioner, der sidder for tæt ved hinanden.
• Monter eller anbring kun plasma-tv'et på anordningen. Andre apparater må ikke anbringes på den.
• For detaljer om de anvendte mål, når plasma-tv'et monteres, henviser vi til tegningen (på side 80-81).

Enhed: mm

Vægmonteringshuller (på 6 steder) Anvend altid skruerne til at fastgøre anordningen.

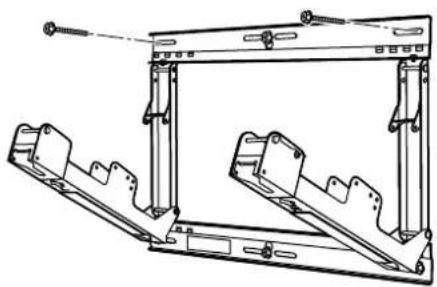

3. Installation af vægophænget på væggen

Bemærk:

• Hvis det er nødvendigt at indlejre skruer eller møtrikker i væggen inden installationen af vægophænget, fordi væggen er lavet af beton eller lignende materialer, skal hullernes positioner bestemmes ved at man anbringer den faktiske vægophængsanordning eller ved at man beregner dem ud fra figurerne på tegningen og derefter indlejrer skruer eller møtrikker med en nominel diameter på 6 mm eller tilsvarende. Hvis du indstøber skruerne, skal du sørge for, at de stikker ud fra væggens overflade med 10 til 15 mm.
• Til installation af vægophænget på væggen skal der anvendes skruer med en nominel diameter på 6 mm eller tilsvarende, som kan fås hos isenkræmmeren, og som er velegnede til materialet på væggens installationssted.
• Fastgør skruerne på mindst seks steder.

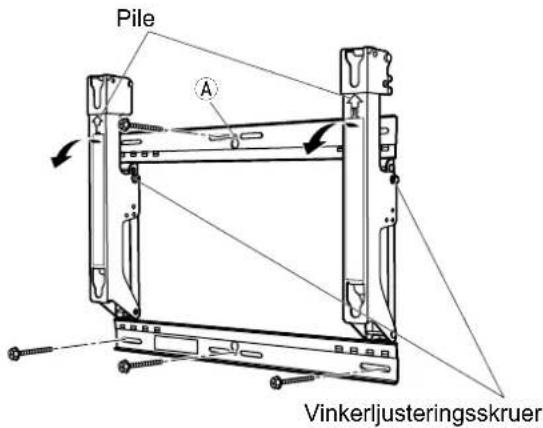

① Installer vægophænget således, at dets pilemarkeringer viser opad. ② Fastgør først og fremmest skruen i det øverste midterhul A. ③ Anvend et vaterpas for at sikre, at beslaget ikke hælder i en vinkel, og skru beslaget i stilling ved at anvende de tre skruehuller i bunden. ④ Fjern vinkeljusteringsskruerne fra basisenhedens venstre og højre beslag ② og ③ og åbn basisenhedens venstre og højre beslag ② og ③. ⑤ Skru beslaget i stilling ved at anvende skruerne ved de resterende to øverste skruehuller. ⑥ Anvend de vinkeljusteringshuller, der fjernet, til at udføre vinkeljusteringen i trin 4.

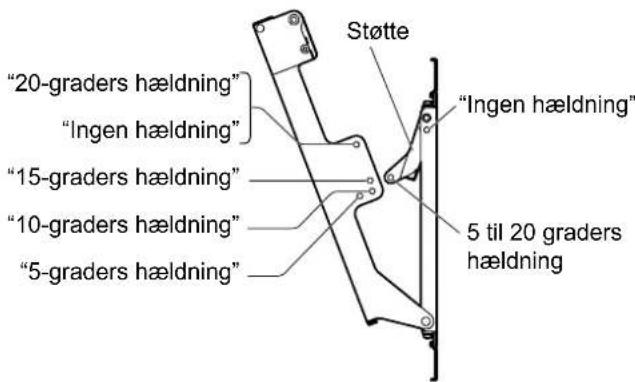

4. Indstilling af vægophængets vinkel

① Vægophængningsanordningens vinkel kan indstilles i 5-graders trin til en ud af fem positioner, som rangerer fra "Ingen hældning" til "20-graders hældning". Vægophænget leveres fra fabrikken i "Ikke hældende" vinkelposition. For at ændre vinklen, anvendes vinkeljusteringsskruerne til at ændre holderens position.

(Stramningsmoment: 1,2 til 1,5 N·m)

Når vinklen er indstillet til "Ingen hældning"

Når vinklen er indstillet til "15-graders hældning"

Bemærk:

- Når visse typer HDMI-kabler eller PC-kabler anvendes, kan kablet komme i berøring med væggen og øve skade på HDMI-terminalen eller PC-indgangsterminalen på fjernsynet. I et sådant tilfælde skal man justere vinklen på vægophænget, således at kablet ikke udsættes for nogen vægt.

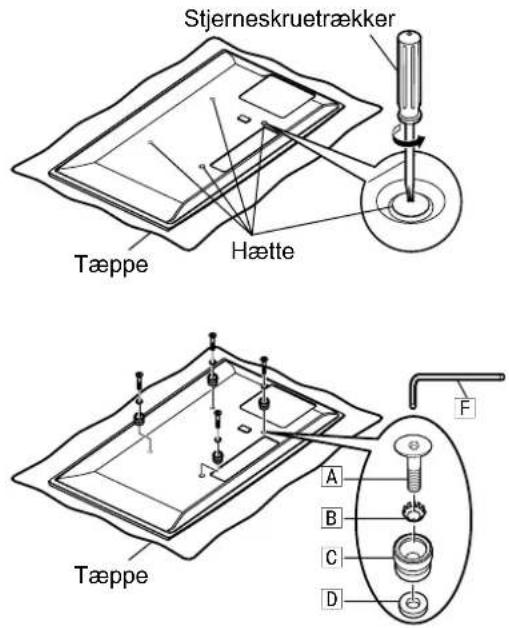

5. Installation af isolationsmellemstykkerne på plasma-tv'et

① Anbring plasma-tv'et med skærmen nedad på et rent tæppe eller et lignende stykke stof, som er fri for snavs og fremmedlegemer, som vist herunder. Vær omhyggelig med at forhindre ridser eller beskadigelse, hvis plasma-tv'et har fremspringende dele. ② Anvend en stjerneskruetrækker til at fjerne hætterne (4) fra plasma-tv'et.

Bemærk:

- Opbevar de aftagne hætter på et sted, hvor de ikke bortkommer. (De skal anvendes igen, hvis der anvendes et separat installationsstativ).

③ Som vist på illustrationen til højre, installeres tilbehørsdelene M8×32 unbraco-undersænskruerne [A], de konkave skiver med tænder B, isolationsmellemstykkerne C og mellemstykkerne D (x4 for hver del) med brug af den medfølgende unbraconøgle F på de steder, hvor hætterne sad. (Stramningsmoment: 3 til 4 N•m)

* Plasma-tv'ets udseende varierer alt efter modellen. Den nedenstående figur er et eksempel på en gældende model.

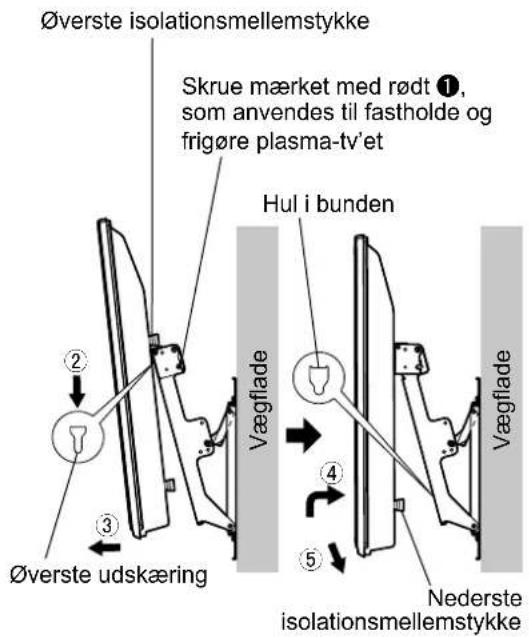

6. Montering af plasma-tv'et på vægophænget og tilslutning af det til de andre komponenter

① Fjern de venstre og højre med rødt afmærkede skruer ① (en til venstre og en til højre), som anvendes til at fastholde og frigøre plasma-tv'et. ② Anbring isolationsmellemstykkerne oven på plasma-tv'et på udskæringerne øverst på vægophænget, og sænk plasma-tv'et. ③ Træk plasma-tv'et mod dig som vist på illustrationen til højre, og slut den til de andre komponenter. ④ Løft, når tilslutningerne er udført, plasma-tv'et en smule og sæt isolationsmellemstykkerne ved undersiden ind i hullerne på den nederste del af vægophænget. ⑤ Sænk nu plasma-tv'et

FORSIGTIG

- Hvis plasma-tv'et løftes for meget, vil dets øverste del går af vægophænget.

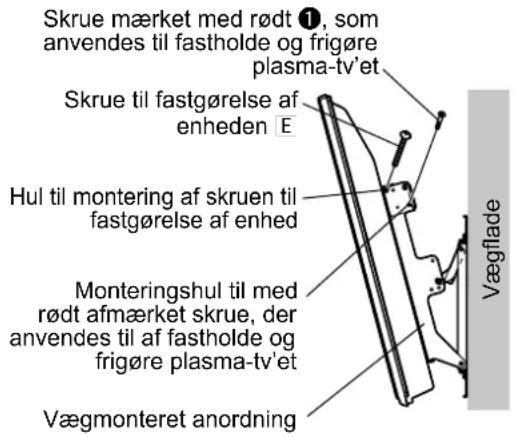

7. Fastgøring af plasma-tv'et

① Installer skruerne E (2) (ekstratilbehør) til fastgøring af enheden i skruernes monteringshuller til fastgørelse af enhed på siderne (venstre og højre) på vægophænget. ② Stram forsvarligt de venstre og højre med rødt afmærkede skruer ① (en til venstre og en til højre), som anvendes til at fastholde og frigøre plasma-tv'et i de med rødt afmærkede skruemonteringshuller på siden af det vægophæng, som anvendes til at fastholde og frigøre plasma-tv'et. (Stramningsmoment: 1,2 til 1,5 N•m)

Bemærk:

- For at forhindre at plasma-tv'et går løs fra vægophænget, skal skruerne til fastgørelse af enhed E til venstre og højre strammes godt og så de går helt i bund.

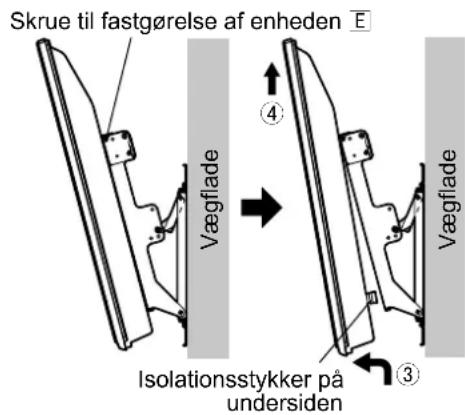

Hvordan plasma-tv'et tages af vægophænget

① Fjern skruerne til fastholdelse af enhed E (en til venstre og en til højre), som er monteret på siderne af vægophænget. ② Tag de ledninger, som forbinder plasma-tv'et til de andre enheder, ud af forbindelse. ③ Løft undersiden af plasma-tv'et og træk samtidigt plasma-tv'et mod dig. ④ Løft plasma-tv'et lige op, når isolationsstykkerne på undersiden er frigjort.

ADVARSEL

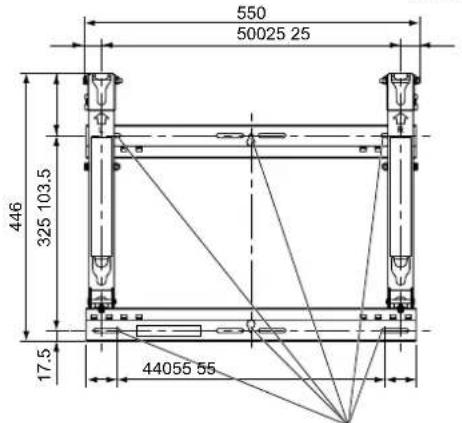

Vægophæng (justerbar vinkeltype) Tegning af udvendige mål

Oversigt over udvendige mål

Vægophæng (justerbar vinkeltype)

Tegning af udvendige mål

Oversigt over udvendige mål
